Parfois un décrochage peut être rapidement résolu...
- Electricité - Solaire Photo Voltaïque
- Auteur du sujet jeanphi500
- Date de début
- #22
Salut ! Refile-nous une photo "claire " de l'ensemble " compteur " + "boîtier de connexion des 3 phases .Une petite aide de quelqu'un ? (pour mon précédent post)
Merci d'avance
Normalement, en sortie " compteur ",tu dois avoir accès à LI ~L2~L3.
Armé de ton multimètre dont le bouton sera placé sur " 700V ", il te suffit de placer les pinces rouges et noires successivement entre L1+L2 puis L1+L3 puis L2+L3.
Tu notes sur papier le "voltage " lu sur le multimètre . Et le tour est joué ! Tu sais tout ! On te suit ! Ciao.
ps: Tu peux aussi contrôler "ces tensions " dans ton tableau " dont le peigne est marqué d'une suite de L1,L2,L3. Tu peux relever la tension à ces point-là selon la facilité d'accès .
Sur cette base et si les tensions relevées sont différentes, tu peux t'amuser à contrôler la tension de toutes tes prises ; tu sauras ainsi sur quelle paire de fils chacune est raccordée via le disjoncteur qui protège chaque circuit.
- #23
Merci Tchotto,
Je crois que j'ai compris

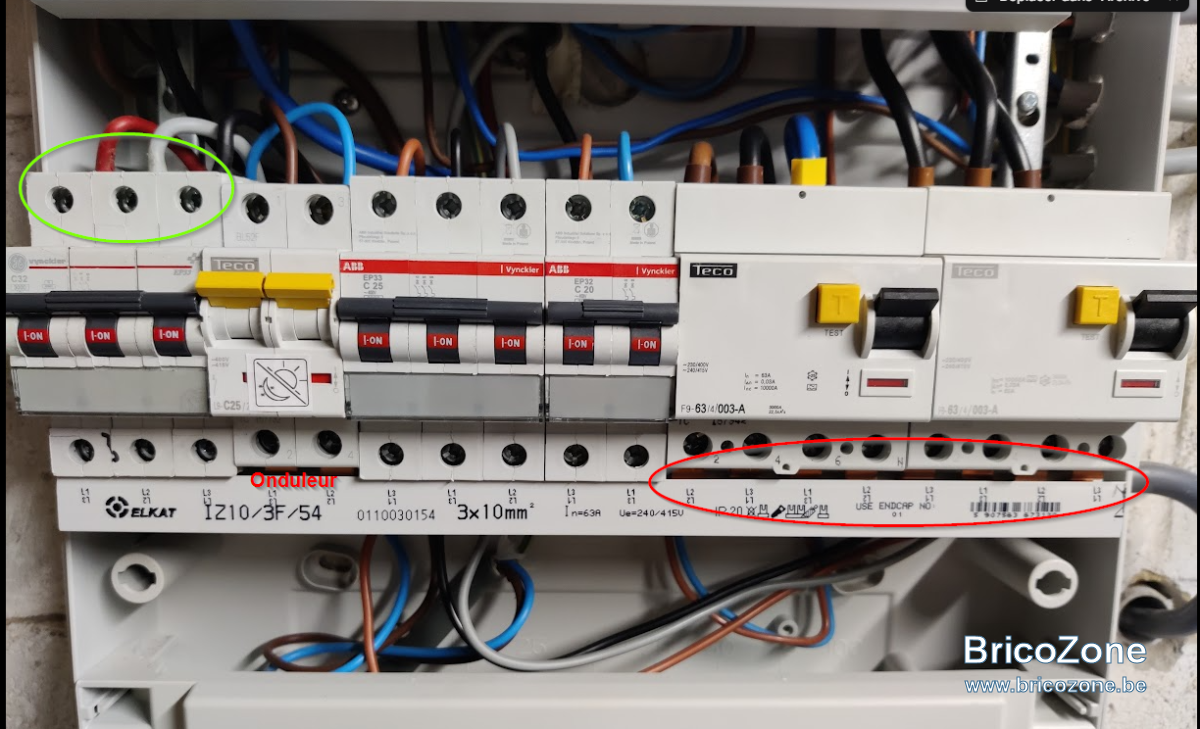

Voici une photo d'une partie de mon tableau
D'après le peigne, l'onduleur est en L1/L2
Sur la droite (cercle rouge), y'a un peu d'espace où on voit le cuivre du peigne et je peux tester la tension.
Avec le multimètre, j'ai testé L1+L2 , L1+L3 et L2+L3. (Ca varie entre 240v et 250v).
Donc, ce qu'il me reste à faire, c'est un jour de plein soleil, couper l'onduleur et tester les 3 tensions.
Si une autre que (L1/L2) est significativement + faible que les autres, je devrai alors changer l'ordre des fils dans mon différentiel principal ? (ou là où j'ai mis un cercle vert ?)
Merci d'avance.
Je crois que j'ai compris
Voici une photo d'une partie de mon tableau
D'après le peigne, l'onduleur est en L1/L2
Sur la droite (cercle rouge), y'a un peu d'espace où on voit le cuivre du peigne et je peux tester la tension.
Avec le multimètre, j'ai testé L1+L2 , L1+L3 et L2+L3. (Ca varie entre 240v et 250v).
Donc, ce qu'il me reste à faire, c'est un jour de plein soleil, couper l'onduleur et tester les 3 tensions.
Si une autre que (L1/L2) est significativement + faible que les autres, je devrai alors changer l'ordre des fils dans mon différentiel principal ? (ou là où j'ai mis un cercle vert ?)
Merci d'avance.
- #24
C'est bien cela (après avoir coupé le compteur bien sûr)
Si vous avez un moteur raccordé en triphasé dans votre installation (Scie circulaire, pompe de piscine, ...) inverser 2 fils le fera tourner dans l'autre sens, dans pareil cas, optez pour une rotation des 3 phases sans en changer le sens (L1->L2 + L2->L3 + L3->L1)
Ou inverser 2 fils 2 fois de suite.
Si vous avez un moteur raccordé en triphasé dans votre installation (Scie circulaire, pompe de piscine, ...) inverser 2 fils le fera tourner dans l'autre sens, dans pareil cas, optez pour une rotation des 3 phases sans en changer le sens (L1->L2 + L2->L3 + L3->L1)
Ou inverser 2 fils 2 fois de suite.
- #25
Pour tester, inutile d'essayer de toucher le cuivre du peigne, testez les vis en bas de vos différentiels
- #26
on discute chez nous pour effectuer aussi un changement de phase.
Installation : 3x380 N, 2 onduleurs (5kva et 2,5kva)
On a les données Openwatt et on voit clairement que la phase sur laquelle est raccordée le petit onduleur a 1 tension très élevée par rapport à la phase libre bcp moins tendue (de 6 à 10v de différence)
Donc on voudrait mettre l'onduleur de 2,5 kva sur la phase libre (L3) ET ne pas toucher à nos peignes car on s'est arrangé pour que certains consommateurs soient dessus.

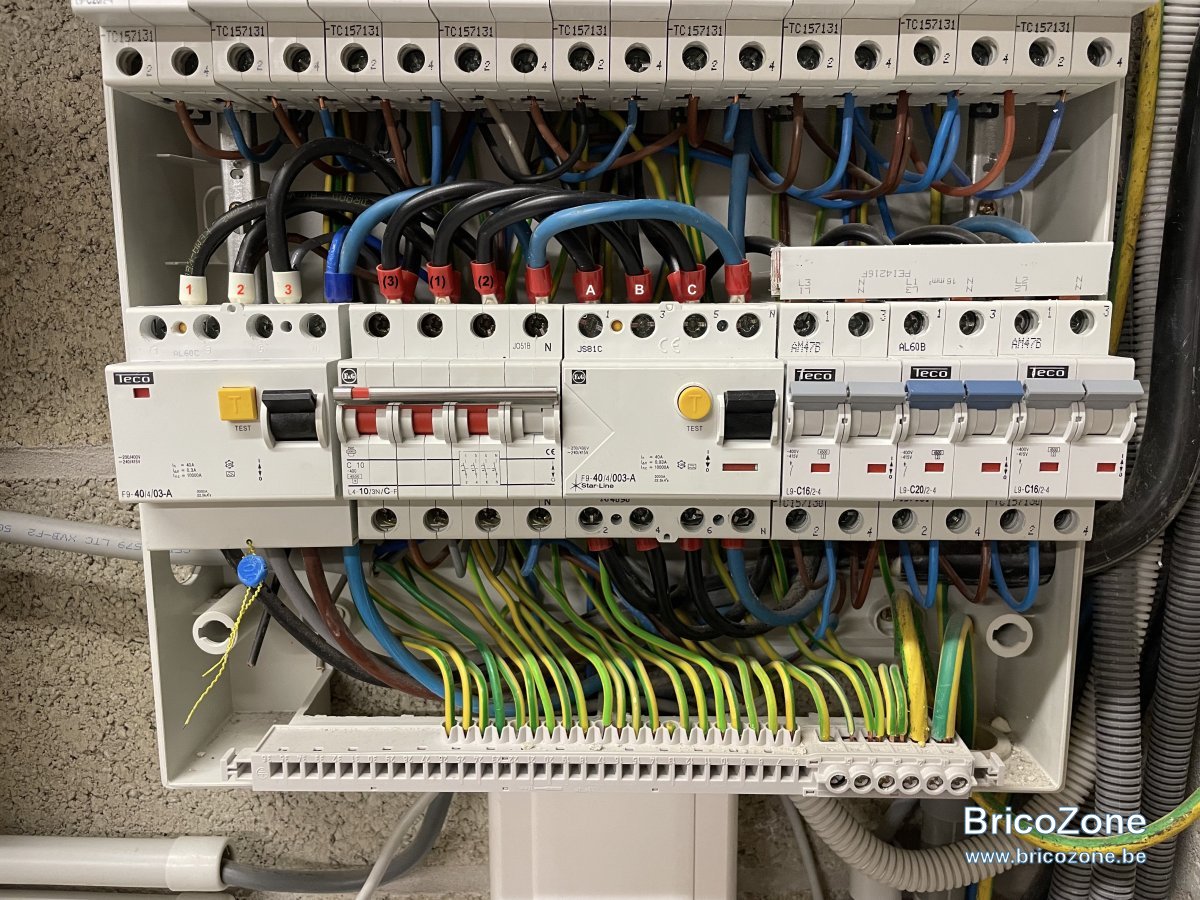

Sur la photo jointe, l'onduleur de 2,5 kva arrive sur le "2' , la phase libre est le "3".
1° On compte donc intervertir 2 et 3
2° ET pour garder les consommateurs sur la phase de cet onduleur, on intervertirait aussi les câble en A et C
(en suivant les fils, on voit que L1 que je ne veux pas bouger est sur le B)
Est-ce que ça tient la route?
Est-ce la manière de procéder?
NB : le disjoncteur entre les 2 différenciels alimente qqes prises dans le garage, on adaptera aussi s'il le faut
Merci!
- #27
Bonjour,
Je pense que intervertir la phase actuelle du 2.5 kVA (L2) et celle actuellement libre (L3) en sortie du différentiel 300mA suffirait, les circuits suivront leur phase respective et il n'y a pas besoin d'autres modifications.
MAIS ... Si vous possédez des moteurs triphasés, mieux vaudrait également intervertir ensuite (L3) et le (L1) afin de rétablir le sens d'origine..
Donc
L1 - L2 - L3 => L1 - L3 - L2
et si moteurs triphasés (ou tout autre matériel pour lequel le sens à de l'importance) une seconde permutation pour rétablir le sens initial.
=> L3 - L1 - L2
Je pense que intervertir la phase actuelle du 2.5 kVA (L2) et celle actuellement libre (L3) en sortie du différentiel 300mA suffirait, les circuits suivront leur phase respective et il n'y a pas besoin d'autres modifications.
MAIS ... Si vous possédez des moteurs triphasés, mieux vaudrait également intervertir ensuite (L3) et le (L1) afin de rétablir le sens d'origine..
Donc
L1 - L2 - L3 => L1 - L3 - L2
et si moteurs triphasés (ou tout autre matériel pour lequel le sens à de l'importance) une seconde permutation pour rétablir le sens initial.
=> L3 - L1 - L2
- #28
Merci pour votre réponse:
J'ai l'impression que si je laisse A B C tel quel mon lave-linge qui actuellement est sur la phase de l'onduleur, ne le sera plus, je me trompe?
Ce sera fait , pas de soucis
- #29
Si vous échangez les phases en sortie du différentiel, absolument tout ce qui se trouve sur cette ligne sera redirigé sur une autre, l'onduleur tout comme l'ensemble des consommateurs de cette même ligne, seule la phase attribuée sera modifiée.
Ceci dit il vaut mieux être certain que la différence de tension n'est pas du à un gros consommateur (boiler, PAC piscine, ...) sur la phase en question, pour s'en assurer vérifiez les tension sans aucun consommateur ou producteur (par exemple faire déclencher le 300mA de tête vers 13h et prendre les mesures au multimètre)
Bonne soirée
- #30
super, merci
- #31
Changement effectué ce samedi comme vous l'avez indiqué et c'est parfait!
Notre petit onduleur ne décroche quasi plus, il suit la courbe de production du gros onduleur.
La phase que nous avons "libérée" est toujours aussi tendue, il y a clairement un déséquilibre dans la rue.
Merci pour le coup de pouce!
- #32
Comme quoi, BricoZone peut etre utile hein
- #33
Oui! J'ai failli écrire aussi "mon mari s'est armé de son plus beau tournevis" comme dans votre post 1, mais... pas de plagiat!
Cela faisait un bout de temps qu'on comptait le faire, mon mari s'y connaît un peu, mais en élec, il faut vraiment savoir ce qu'on fait. Avec la confirmation sur base de la photo postée sur Bricozone, c'était réglé en 5 minutes.
Cela faisait un bout de temps qu'on comptait le faire, mon mari s'y connaît un peu, mais en élec, il faut vraiment savoir ce qu'on fait. Avec la confirmation sur base de la photo postée sur Bricozone, c'était réglé en 5 minutes.
