Pergola pour longère bretonne

Bonjour à tous,

Petit nouveau sur le forum ! Bien que français, je vais rester en zone Belge pour les différents interlocuteur de compétence que j'ai pu croiser sur quelques sujets (M.Fradeco, si tu nous lis ).

En bref, gros bricoleur, travaille dans le génie civil (béton armé) et suis maintenant à mon compte en tant que projeteur 2D.

Sujet perso du moment : ma Pergola.
But du sujet : déterminer les sections de bois pour chiffrage précis. Vérifier mes assemblages, à l'écoute de toutes améliorations.
Pour info, c'est mon premier projet "bois" (sans compter la terrasse..)

J'ai donc réalisé un plan avec différentes coupes. Ci dessous mes questions :

- peut-on réduire certaine section ? Si oui, côtes mini à respecter ? (au prix du bois, je cherche à optimiser le coût total)

- la pergola est en 2 zones. Une couverte (plaques polycarbonate), l'autre ouverte (structure classique avec "lattage" / "littage" pour casser la lumière) --> soucis : hauteur de calage (muraliere et poutre) pour avoir un ensemble esthétique et homogène (voir détail)

- la classe de bois en partie couverte sera donc du classe 2 ? et Classe 3 en ouverte ? Dois-je homogénéiser ?

- mes assemblages requiert beaucoup de visserie (je trouve). Y-a-t-il plus simple ? Je suis ouvert au travail du bois (sans faire du tenon mortaise invisible... je ne suis pas équipé). Quelle est la règle d'ancrage d'une vis ? Si je veux fixer un chevron de 67, ma vis doit faire le double ?

- ma poutre principale s'adosse sur ma façade en retour.. aucune idée pour avoir un appui esthétique.. grosse question.

- plaque de polycarbonate --> j'ai repris un systeme de fixation vu dans un autre sujet. Ce qui est pas mal, c'est que je peux me servir des tasseaux supérieurs pour recréer un "littage/lattage" au besoin.

- je ne suis pas contre utiliser de la tôle ondulé transparente.. mais il faudrait changer toute la structure (tourner à 90°). JE vais peut être la dessiner plus tard pour voir si j'y gagne en coût (moins de bois peut être..)

PLANS :

VUE EN PLAN :


VUE EN PLAN SUR POUTRE :


ELEVATION A-A :


ELEVATION B-B :


ELEVATION C-C :


COUPE D-D :


COUPE E-E :


DETAIL VISSERIE 1 :


DETAIL VISSERIE 2 :


Un grand merci d'avance à tous les curieux de m'avoir lu. J'espère avoir votre retour et bonnes idées pour améliorer ce projet !

Bonne soiree à vous,

MaveGoose

@MaveGoose bonsoir et bien venue sur Bz.be

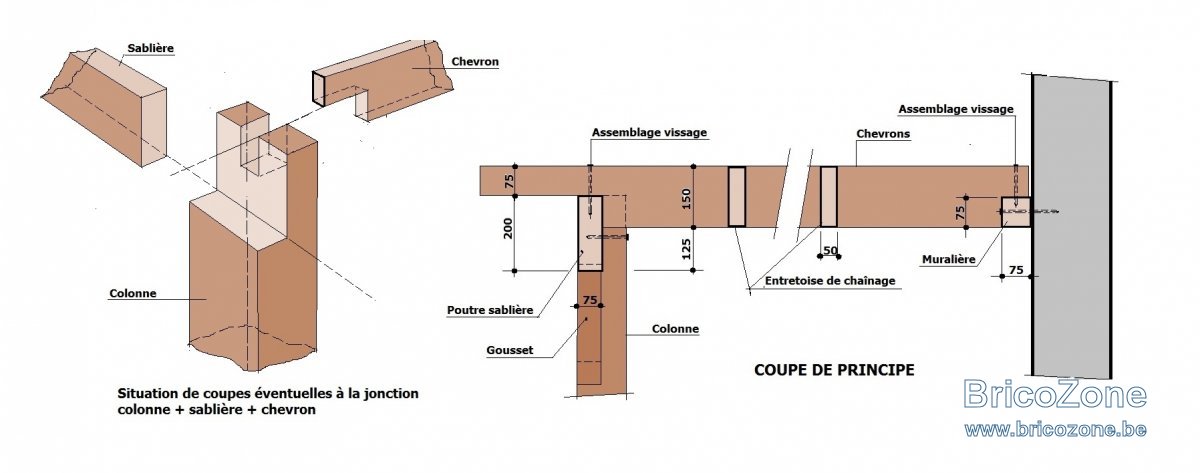

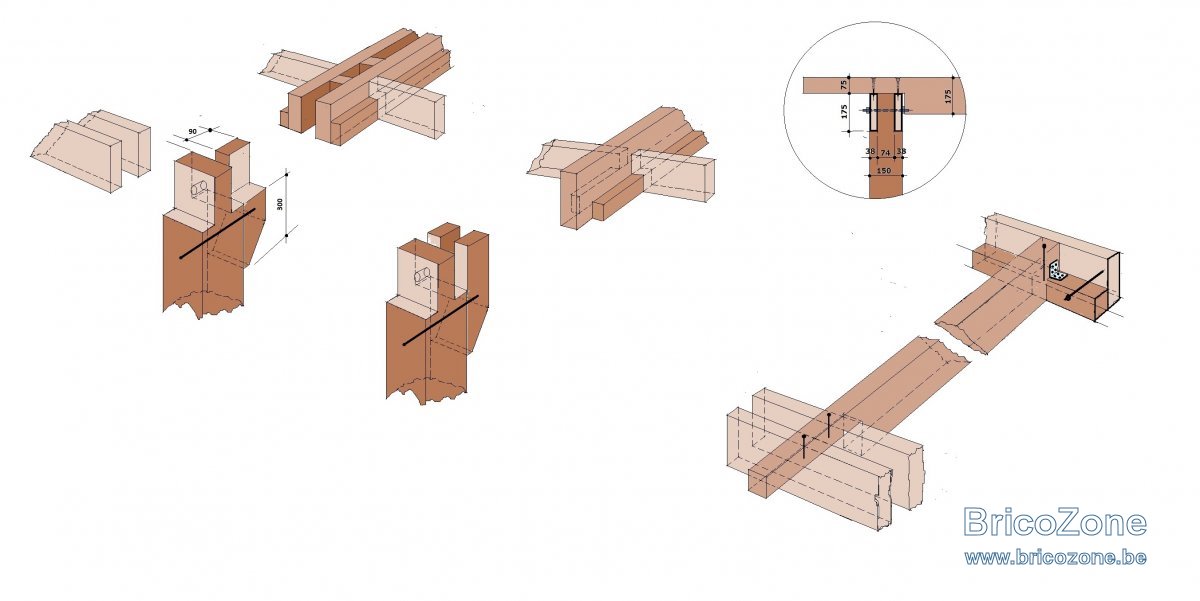

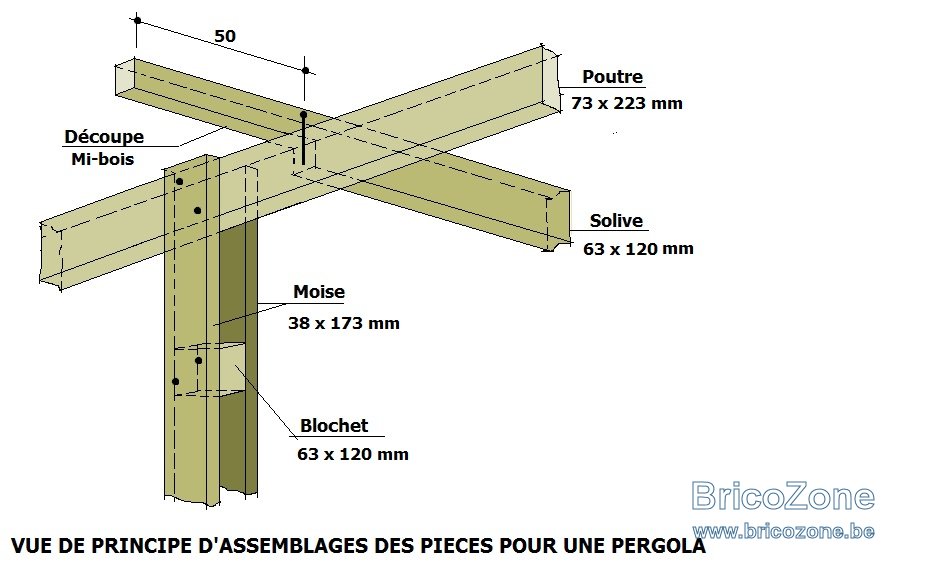

En préambule je posterais ces quelques croquis d'assemblages possibles et simples à faire et solides structurellement.


La suite au prochain numéro.

@MaveGoose bonjour,

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5

STRUCTURE DE PERGOLA EN BOIS

CHEVRONS
Si on considère une charge de 99 kg/m² dont 90 kg/m² de charges occasionnelles temporaires neige, vent, ou 1 homme + 9 kg/m² de charges permanentes uniformément réparties comme suit :
• Revêtement de lattes de sapin 1 m²/2 ép. 16 mm = 3 kg/m
• Poids propres des solives de résineux C 18 autoclave = 6 kg/m²

• Dans cette hypothèse, pour une classe de service 3 (lExtérieur) il faudrait mettre en œuvre pour une portée maximum de 3.45 m des solives de résineux de classe C 18 autoclave d'une section minimum de 60 x 170 mm espacées de maximum 62 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 = 11.5 mm
• Déformation sous l’effet de la charge globale = 9 mm
• Chaînage d’entretoises autoclave 4 de même section espacées de +/- 1.72 m

POUTRE
Si on considère une charge de 104 kg/m² dont 90 kg/m² de charges occasionnelles temporaires neige, vent, ou 1 homme + 14 kg/m² de charges permanentes uniformément réparties comme suit :
• Revêtement de lattes de sapin 1 m²/2 ép. 16 mm = 3 kg/m
• Poids propres des solives de résineux C 18 autoclave = 6 kg/m²
• Poids propres de la poutre de résineux C 18 autoclave = 5 kg/m²

• Dans cette hypothèse, pour une classe de service 3 (lExtérieur) il faudrait mettre en œuvre pour une portée maximum de 3.50 m des solives de résineux de classe C 18 autoclave d'une section minimum de 2x 60 x 170 mm et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 = 11.7 mm
• Déformation sous l’effet de la charge globale = 6.3 mm

STRUCTURE D'AUVENT EN BOIS

CHEVRONS
Si on considère une charge de 105 kg/m² dont 90 kg/m² de charges occasionnelles temporaires neige, vent, ou 1 homme + 15 kg/m² de charges permanentes uniformément réparties comme suit :
• Revêtement de polycarbonate ép.16 mm = 11 kg/m
• Poids propres des solives de résineux C 18 autoclave = 4 kg/m²

• Dans cette hypothèse, pour une classe de service 3 (lExtérieur) il faudrait mettre en œuvre pour une portée maximum de 3.45 m des solives de résineux de classe C 18 autoclave d'une section minimum de 60 x 170 mm espacées de maximum 100 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 = 11.5 mm
• Déformation sous l’effet de la charge globale = 9.9 mm
• Chaînage d’entretoises autoclave 4 de même section espacées de +/- 1.72 m

POUTRE
Si on considère une charge de 108 kg/m² dont 90 kg/m² de charges occasionnelles temporaires neige, vent, ou 1 homme + 18 kg/m² de charges permanentes uniformément réparties comme suit :
• Revêtement polycarbonate ép. 16 mm = 11 kg/m
• Poids propres des solives de résineux C 18 autoclave = 5 kg/m²
• Poids propres de la poutre de résineux C 18 autoclave = 2 kg/m²

• Dans cette hypothèse, pour une classe de service 3 (lExtérieur) il faudrait mettre en œuvre pour une portée maximum de 2.35 m des solives de résineux de classe C 18 autoclave d'une section minimum de 1x 60 x 170 mm et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 = 7.8 mm
• Déformation sous l’effet de la charge globale = 2.7 mm

Bonne réflexion

Super, merci du retour !

Je vais donc homogénéiser ma réflexion avec de la section 60x170.

La poutre 60x170 est doublée sur la partie "Pergola". Quelle section faut-il si je veux changer avec un seul élément ? 70x220 suffirait ?

Quid de la muraliere ? Je peux partir sur 60x170 + chevron (67x75) ?

Dois-je conserver les renforts a 45° ? Inutile ?

Bien cdt

Pour la partie PERGPLA la poutre serai OK avec (1 x 60 + 25 mm) x 170 mm autrement 1 x 70 x 200 mm
Pour les muralières une 38 x 170 mm avec des ancrages chimique de TF M10 tous les +/- 1.00 m c'est déjà OK
Pour la partie auvent ne pas oublier l'étanchéité.
.

Si je comprends bien, pour la muraliere, 38mm d'appuis suffisent, et une section de 170mm garanti la résistance à la flexion.
Libre à moi de rajouter un talon (point de vu esthétique).

QUID des contreventement ? Nécessaire ou esthétique ?

J'étudie aussi de mettre du polycarbonate type bac acier translucide (voir Onduline).
Je garde les mêmes sections de poutres et solives ?
Je vais du coup changer le sens de structure (car besoin des solives perpendiculaire au bac acier, contrairement aux plaques polycarbonate)

@fradeco : bravo pour la qualité du travail et pour le service rendu!

MaveGoose a dit:

Si je comprends bien, pour la muraliere, 38mm d'appuis suffisent, et une section de 170mm garanti la résistance à la flexion.
Libre à moi de rajouter un talon (point de vu esthétique).

QUID des contreventement ? Nécessaire ou esthétique ?

J'étudie aussi de mettre du polycarbonate type bac acier translucide (voir Onduline).
Je garde les mêmes sections de poutres et solives ?

Cliquez pour agrandir...

Sur la base de l'étude actuelle la charge la plus défavorable sur appuis (Muralière) serait de 185 kg et ceci pour autant que toute la surface soit complètement et uniformément chargée. Et dans cette hypothèse le taux de travail le plus défavorable serait de 33 %.

Toutes modifications de matériaux et /ou de mise en oeuvre a une incidence sur les charges et la structure doit faire l'objet d'un contrôle de faisabilité.

Par les temps qui court, les contreventements sont nécessaires et seront très utiles contre les tempêtes auxquelles on peut s'attendre à l'avenir. Il faut aussi selon moi soigner la fixation des panneaux de toiture de quelles natures soient-ils.

Bonne réflexion.

Bien reçu !
Je vais avancer mon plan avec vos sections et voir si le fait de changer la structure avec bac acier me fait économiser du linéaire de bois et est esthétique.

Dans le cadre de la version avec les plaques de polycarbonates.. auriez vous une suggestion pour l'appui en façade de la poutre ? CF ELELATION "A-A" avec le nuage rouge à droite "quel support prévoir".
Je ne peux y mettre un poteau (tombe devant la baie vitrée..). Il faut donc sceller sur la façade. Quelle section ? Comment imaginer quelque chose d'esthétique ?

Bien cdt

Bonjour bonjour,

Je reviens pour une autre question.. Madame aimerait suspendre un fauteuil à la structure, dans la partie PERGOLA.
Concernant les solives calculées par Fradeco (60X170), quel serait l'impact sur la section ?
Comptons Papi et ses 110kg qui veut tester le fauteuil suspendu !
Esthétiquement, il serait pas mieux de doubler la solive ?

Cdt

J'ai bien peur que les mouvements de balançoire auraient raison de la structure.

Même avec des entretoises de part et d'autres ?
Il faudrait ajouter quoi pour contre balancer ?

MaveGoose a dit:

Même avec des entretoises de part et d'autres ?
Il faudrait ajouter quoi pour contre balancer ?

Cliquez pour agrandir...

Désolé mais je n'ai pas d'expérience dans le domaine de ce que l'on appelle la résonance. (vibrations et autres mouvements continus)

Pas de soucis ! Je vais me renseigner !

Avez vous une idée concernant l'appui sur façade? (Cf 4 message au dessus)

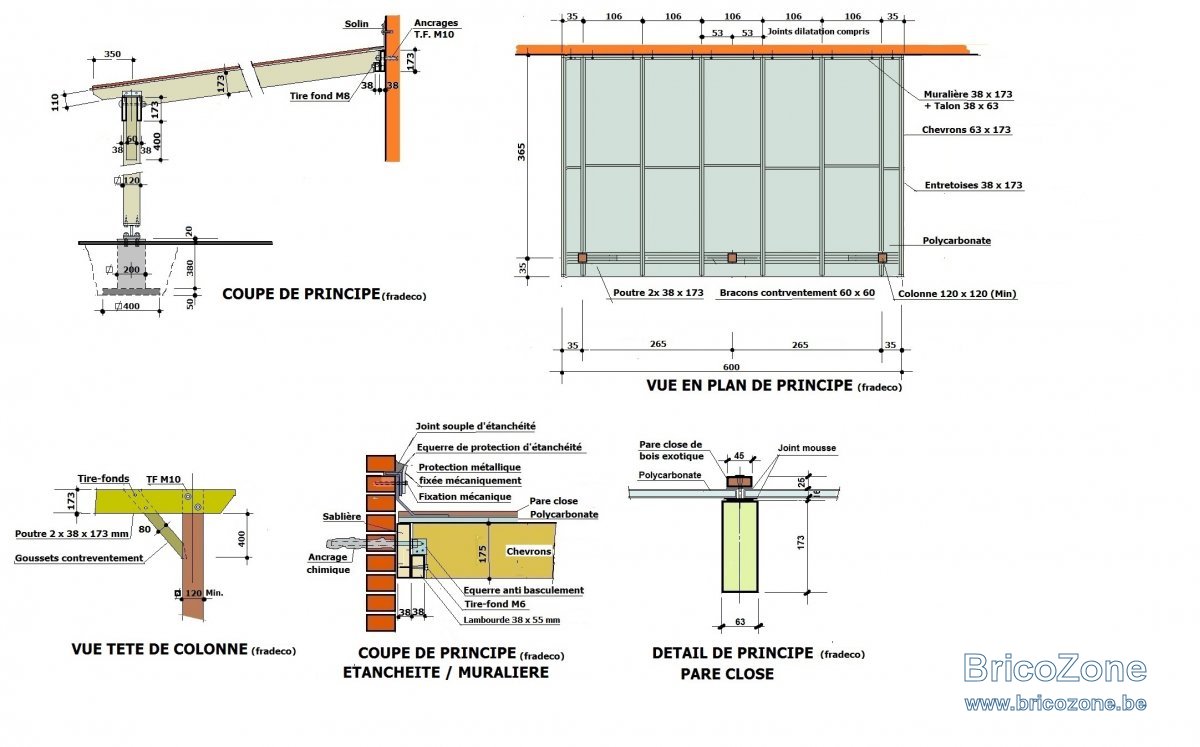

Au poste #8 je dis que la charge par solive sur l'appuis est de 185 kg. Une simple cornière et deux tire fonds inox M6 seraient suffisant.

Ok, je n'avais pas saisi que l'appuis en façade (côté baie vitrée) serait du coup moins important que les 185kg.
Cornière, ça me va bien !

Pouvez vous me dire la règle de calcul des contreventements ? 1/3 de la portée ? 1/4 ?
Même section que la poutre obligatoire ?
Si vous avez une règle "grossière" qui fonctionne, sans rentrer dans des gros calculs
