Plans électrique

aurel59151

• 20 Mai 2020

• #1

Bonjour a tous,
Je crée cette discussion afin d'obtenir de l'aide dans un projet spécial.

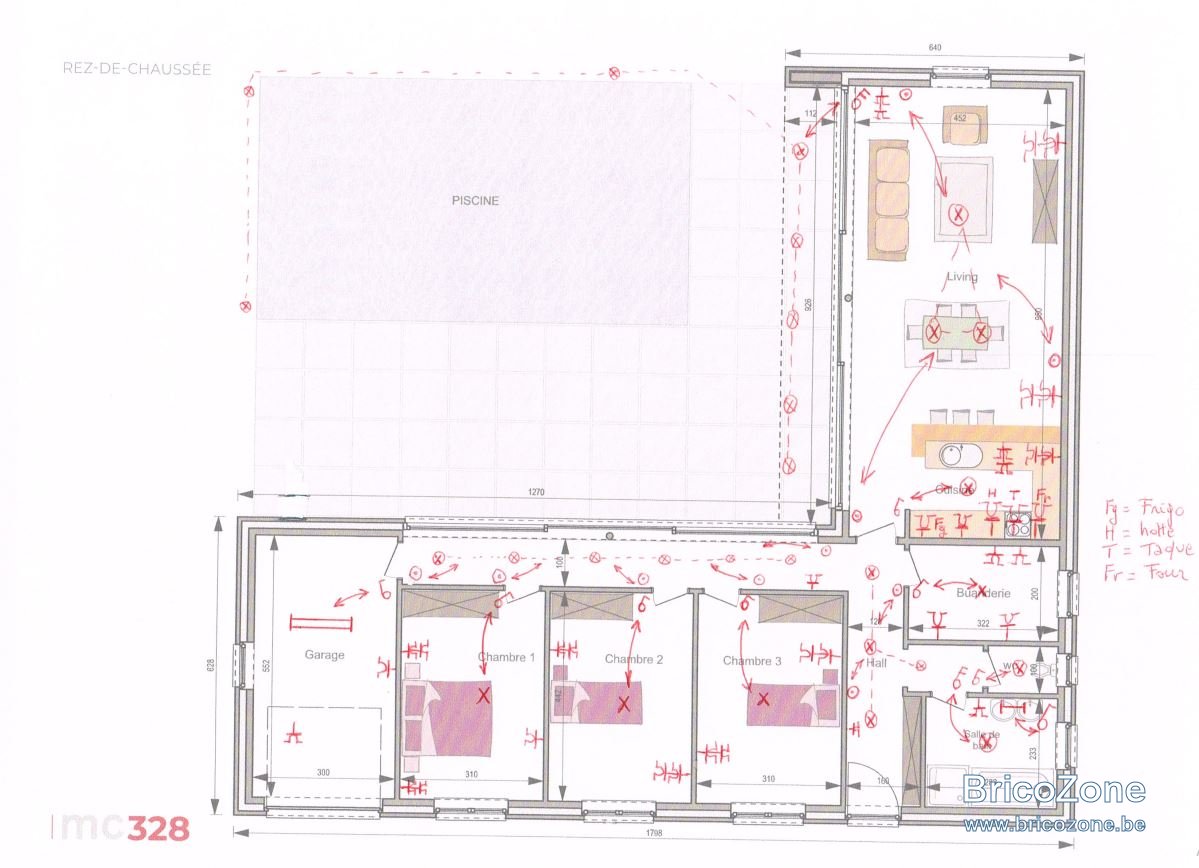

En effet j'ai réaliser le plan architecturale (électrique) de mon habitation, je souhaite maintenant réaliser :

- le schéma unifilaire de l'installation
(je ne sait encore si je travaille en mixtes ou séparer)
je dois donc prévoir le calibre des protections en départ de ligne et les sections pour chaque ligne

une fois cela réaliser j'aimerais apprendre a tracer :
- le plan de gainage (d'une des ligne)
- le plan de câblage (d'une des ligne)

Je n'est pas d’expérience en électricité et je souhaiterez en apprendre d'avantage grâce a la réalisation de ce projet, je remercie d'avance toute personne qui m'apportera de l'aide.



BG1000

• 20 Mai 2020

• #2

Pour les conduits ont les mets avant la chape, de toute façon sans connaitre la position du compteur et du coffret difficile de faire plus. Sans connaitre la structure de la maison....

Il manque tout ce qui à trait à la piscine, attention aux niveaux IP et tension admissible...

Pour l'unifilaire on trace une ligne verticale et on y place les divers récepteurs.. et en bas la protection...
En premier un inventaire de quoi et ou ....


Je retape mon installation et je n'ai pas d'unifilaire...

BG



flashman

• 20 Mai 2020

• #3

Un unifilaire n'a aucun intérêt avant le chantier même, il y aura d'office des modifications itinérantes au chantier.

Quand à un plan de gainage, ça n'a aucune utilité à aucun moment, personne ne fait ça, et, sûrement pas avant.

C'est juste une perte de temps... Mettez plutôt ce temps à profit pour connaître les règlements et bonnes manières de travailler, c'est ça qui évitera de faire des bêtises.



aurel59151

• 20 Mai 2020

• #4

le TGBT est à l'entrée droite du garage.

je travaille en monophasé 230V



aurel59151

• 20 Mai 2020

• #5

pour répondre a vos question, en faite ce projet est purement théorique.
je le fait dans un but pédagogique, est je souhaite des explication afin de réaliser tout ça .
C'est ce qui me sera demander lors de mes futur cour c'est pour cela que j’étudie ces plans en particulier



aurel59151

• 20 Mai 2020

• #6

Pour commencer qui peut m'expliquer comment faire mon choix entre travailler en lignes mixtes ou séparation éclairage-prises



Cory

• 20 Mai 2020

• #7

aurel59151 a dit:

Pour commencer qui peut m'expliquer comment faire mon choix entre travailler en lignes mixtes ou séparation éclairage-prises

Cliquez pour agrandir...

Ça c'est une question de choix.
Pour moi le seul circuit mixte c'est la salle de bain et éventuellement, s'il y en à une, la buanderie.
J'évite les circuits mixtes simplement que en cas de coupure d'un circuit il y a toujours possibilité d'éclairage.



aurel59151

• 20 Mai 2020

• #8

d'accord donc je dois faire plusieurs schéma unifilaire par pièces ou un générale?



Cory

• 20 Mai 2020

• #9

Si tout tient sur une feuille A4 tout se met sur un seul plan et un seul schéma.



aurel59151

• 20 Mai 2020

• #10

très bien donc ici je travaillerai sur un plan unifilaire séparer pour toute l'habitation



aurel59151

• 20 Mai 2020

• #11

pouvez vous m'expliquer comment procéder, je n'est jamais fait ce genre de plan



Cory

• 20 Mai 2020

• #12

Je vous ais répondu à votre question en MP.
