Probleme démarrage Edilkamin Nara Plus 9kw

Raphael26

• 25 Décembre 2020

• #1

Bonjour , je suis à la recherche d' une solution il fait pas chaud en ce moment .

Je vous expose mon problème , j'ai réalisé mon entretient annuel et re-ramoné mon conduit de cheminée car il dégagé une fumée blanche au démarrage( je pense causé par une mauvaise évacuation des fumées ) . Donc en aspirant un peut partout dans le poele , je me suis aperçu que ma sonde de température extraction de fumée était de travers , quand j' ai voulu la toucher j' ai constaté que le joint qui la maintient en place à la sortie de l' extracteur de fumé était dans un sale etat , il est partie en miette .
Donc je la fait tenir un peu avec le bout qu'il reste le temps de recevoir le nouveau joint que j' ai commandé mais du coup elle m' affiche des valeurs non stable

Donc impossible de démarrer le poele à part ce matin , la flamme s'allume normalement pas de soucis l' extracteur se met en route mais pas la ventilation et au bout d' un certaint temp le poele monte tellement en chaleur qu' il m'affiche H08 puis bien sur s'arrête.

Donc premièrement j' espère que c' est bien ma sonde de température qui déconne à cause du joint qui ne l'isole pas correctement du métal de l'extracteur , elle m' affiche une température de fumé qui fluctu beaucoup trop entre 140 et 200° .

Voila si un connaisseur edilkamine ou des poeles à granulé pouvez me rassurer ou me donner une astuce je suis preneur .
merci par avance


Edit: ( si quelqu'un pouvait me donner ses valeurs de démarrage, elle pourrait peut etre m'aider à isoler mon problème )
Sur la télécommande , dans Info/Etat
STATO =
PRE SR =
TFUME =
ETC...

Encore merci j'essaye de comprendre ce qui déconne



Dernière édition: 25 Décembre 2020

Fgalette

• 25 Décembre 2020

• #2

Bonjour,
Avec du silicone rouge, le haute température, il est possible de boucher le trou de la sonde, en aplatissant un peu le silicone de chaque coté du trou (interne / externe) de manière a obtenir un débordement épais de chaque coté.

Un fois sec le lendemain, faire un petit trou dedans et y insérer la sonde à serrage.
Je pense qu'il est préférable d'attendre que la sonde soit bien remise à sa place avant de faire toutes recherches.



Raphael26

• 25 Décembre 2020

• #3

Oui , j' y ai pensé , mais la j' ai rien sous la main , du coup j' ai coupé un vieux flexible de robinet pour entourer la sonde , elle est maintenu et normalement le caoutchouc des flexible tient à 110° sous pression , donc normalement il ne devrait pas fondre ni bouger .
Et donc le poele à démarré , température fumée stable environ 121 ° au démarrage je suis en manuel au mini une flamme et vitesse ventilo 1
STATO = 20
PRE st= 21
TFUME= 140
EXT = Environ 1300
SET pareil
coc 611
SET 605
DP = 123
SET 125

(la je chauffe un tout petit peu , je ne vais pas laisser comme ça )
demain je cours chez brico depot .

Dans info à part la température des fumées le reste je ne sais pas trop à quoi ça correspond , je n' ai pas trouvé de doc sur le sujet


Merci en tout cas pour la réponse



Dernière édition: 25 Décembre 2020

Fgalette

• 25 Décembre 2020

• #4

Très risqué, tu es déjà au dessus des 110° du joint en caoutchouc !



Raphael26

• 25 Décembre 2020

• #5

je viens de couper , j' attends que ça refroidis , ça a bien réchauffé la maison , mais tu as raison c' est vraiment du bricolage à l'arrache.
Je vais aller regarder l' état du caoutchouc , pour au pire réchauffer demain matin.

En espérant que ce n' était pas , comme ce matin un démarrage chanceux



Fgalette

• 25 Décembre 2020

• #6

C'est claire que sans chauffage c'est loin d'être marrant, encore plus à Noël, courage, et prudence.
Tu n'as pas un vieux gant pour four en silicone ?
Tu en coupes une bandelette assez longue pour la rouler autour de la sonde et pouvoir l'insérer à serrage dans le trou ?
Ce serait un dépannage jusque demain.



Raphael26

• 25 Décembre 2020

• #7

Pas con le coup du gant je n' y avait pas pensé !! merci pour l' astuce
Pour ce soir je vais passer sur le poele à pétrole de secour maintenant que la maison à une température confortable.


Donc je viens de l'éteindre et la malheur il a refusé de démarrer de nouveau pourtant ma sonde était avait l' air d' afficher les bonne température
Monté 175° d' extraction de fumée et il n' a pas déclanché le ventilateur

Donc j' ai surveillé dans les infos de la télécommande et j' ai trouvé une différence avec tout à l 'heur .

J' ai eu ses deux valeurs qui on fluctué

Un coup c'était l' une et un coup c' était l' autre:

STATO = 6
PRE st= 21

et op ça changé :

STATO = 21
PRE st= 6

J' aurais aimé savoir à quoi corresponde ses deux valeurs .

Demain je vais acheté du silicone haute température mais la je pense qu' il y a autre chose aussi malheureusement

Pour l' instant ce que je sais d'après mes recherches sur le forum "topic de ThePetitJean"

Stato ?
PRE ST ?
Tfumée (température Fumée )
EXT= (vitesse ventilateur extraction)
COC= (Vitesse ventilateur entrée d'air)
DP ?
DOM?
PLT ?
IGN ( Bougie d' allumage )



Dernière édition: 25 Décembre 2020

fougas

• 26 Décembre 2020

• #8

Si il se met en surchauffe avec un telle valeur détectée a la sonde , le problème ne vient peut étre pas de la .
Car avec une telle température 175°! , le ventilateur devrait se mettre en marche .

vérifie si la carte envoie bien du 220v au ventilateur ou si , avant toute chose , le ventilateur tourne bien librement en le faisant bouger à l'aide de tes doigts .

Bien entendu , faites attention aux dangers de l'électricité ...



Raphael26

• 26 Décembre 2020

• #9

Bonjour et merci pour la réponse , le ventilateur ( tangentiel) tourne bien, la mon poele est ouvert sur les cotés il n' y a pas de soucis la dessus autant librement que quand je le test via l'onglet "technicien" télécommande , ce matin il a très bien démarré . Depuis je le laisse tourner au ralentie (je testerais plus tard si il envoi bien du 220 au ventilo) je l'arreterais en fin de journée quand je ferais mon joint silicone.



Dernière édition: 26 Décembre 2020

fougas

• 26 Décembre 2020

• #10

Je ne connais pas toutes les températures de démarrages des ventilateurs des poeles mais je dirais qu'a 130 ° il devrait tous etre enclenché.

Mais.... Hehehe.. le nara a une ventilation désactivable apparement ! Relisez le mode d'emploi



Raphael26

• 26 Décembre 2020

• #11

Je le connais le mode d' emploi ,mais au démarrage il est impossible de désactiver la ventilation , seulement quand le poele à effectué ses 3 phase de démarrage , moi je recherche plus la doc technicien du poele pour le coup .
Il a fonctionné niquel toute la journée mais je ne l' ai pas stoppé ni redémarré . verdict demain !!!



Raphael26

• 30 Décembre 2020

• #12

Bon je reviens aux nouvelles , j' ai un autre souci .
Pour l' instant fini le soucis de la ventilation , ma sonde fonctionne très bien maintenant qu'elle est en place. Par contre ...

Tous les matins quand j' allume le poele , le vis sans fin charge en continu le creuset jusque à le remplir et du coup surcharger voir étouffer l'allumage ( elle tourne sans s'arreter , sans temps de pause) , si je laisse finir il me fait erreur H01 (nettoyé creuset )pourtant il est propre et refuse de s'éteindre . je suis obligé de coupé l' alimentation manuellement et relancer ensuite l' allumage , qui lui se passe bien après bien sur avoir vidé le creuset de tous les granulés accumulés , la vis sans fin tourne et rempli mon creuset normalement avec un remplissage temporisé.
Je pense plus à un bug un problème de carte mère ou éventuellement de réglage meme si je n' ai pas touché au réglage d' origine . Peut on réinitialiser la carte mère ? ou alors avez vous une autre idée !!!



Dernière édition: 30 Décembre 2020

Fgalette

• 30 Décembre 2020

• #13

Bonjour,
As tu fait un teste en réinitialisant tous les paramètres ?
Sinon, et que tu veux le faire, note bien tous tes paramètres avant de réinitialiser, tu pourras ainsi modifier au cas ou !



Raphael26

• 30 Décembre 2020

• #14

Par contre je ne sais pas comment il faut faire pour réinitialiser tous les paramètres. Je peux réinitialiser les heures de fonctionnement allumages du service dans data mais je ne trouve pas l' option sur la télécommande du gros reset usine !!!

Je tourne normalement avec les paramètres usine car quand ils m'ont installé le poele , tubage en 80 plus montage sortie du carton pause et basta



Dernière édition: 30 Décembre 2020

Fgalette

• 30 Décembre 2020

• #15

Il y a normalement dans la liste des paramètres, "Reset setup" (à voir pour ton modèle), et le code 11 + confirmation, remet les valeurs d'usine.
Cela pourrait peut être supprimer le bug ?
Tu as trouvé le tableau des paramètres ?



Raphael26

• 30 Décembre 2020

• #16

Dans menu tech j'ai car il tourne sinon tu rajoute l' option test quand il est éteint.
ADJ PLT , option en %
CHEMINEE , option en %
DATA , qui reset les temps de fonctionnement(la clé anglaise )
MODBUS qui me donne les infos suivante , 19200 8E 1 ADD:10
Réglage avec toute les options de réglage de PA01 à PA57 et dans les otpions de réglage il n 'y a pas de reset.

Autant c' est une option qui est présente que quand le poele n' est pas en fonction !!!

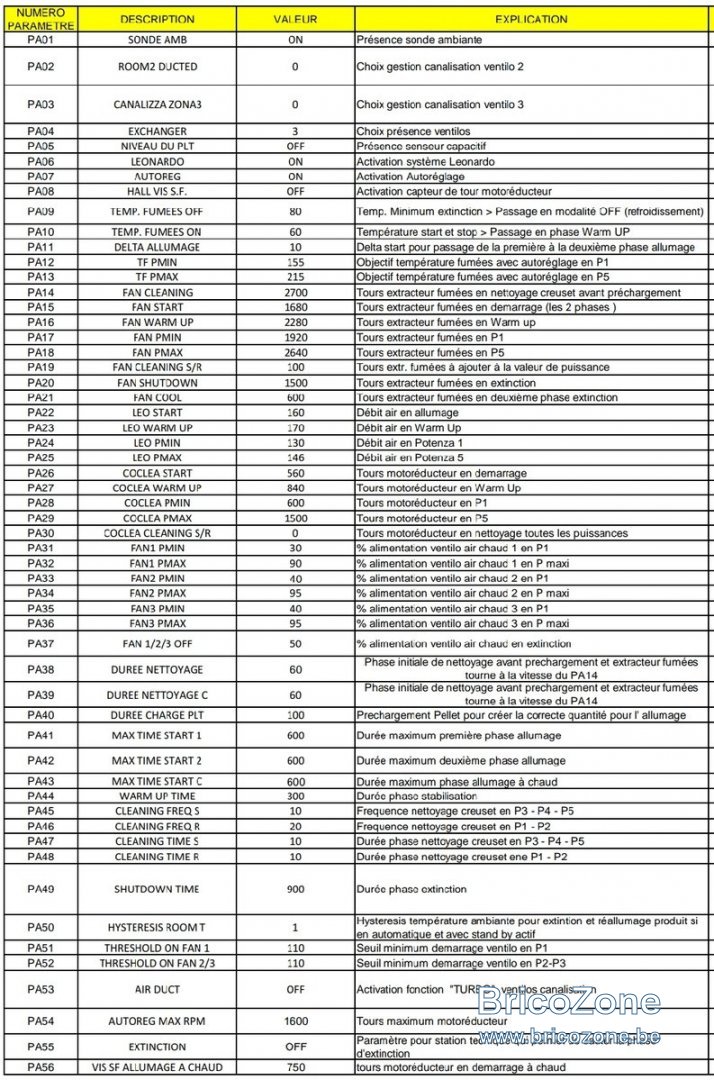

EDIT: j' ai trouvé une feuille d' un autre poele edilkamine qui correspond pour la nomination des options de réglage par contre je n' ai pas les memes valeurs bien sur ce n' est pas le meme poele



Dernière édition: 30 Décembre 2020

Fgalette

• 30 Décembre 2020

• #17

Sur mon Edil Maréa de 2007 et l'insert Pelinsert54 le paramètre de reset setup est au début, c'est le tout premier dés l'entrée dans la paramètre.
Mais je sais que sur d'autre modèle, il est au bas des paramètres et appelé "tarage d'usine" .



Raphael26

• 30 Décembre 2020

• #18

Ecoute du coup je la trouve pas on vérra quand il sera éteint donc demain matin Mdr

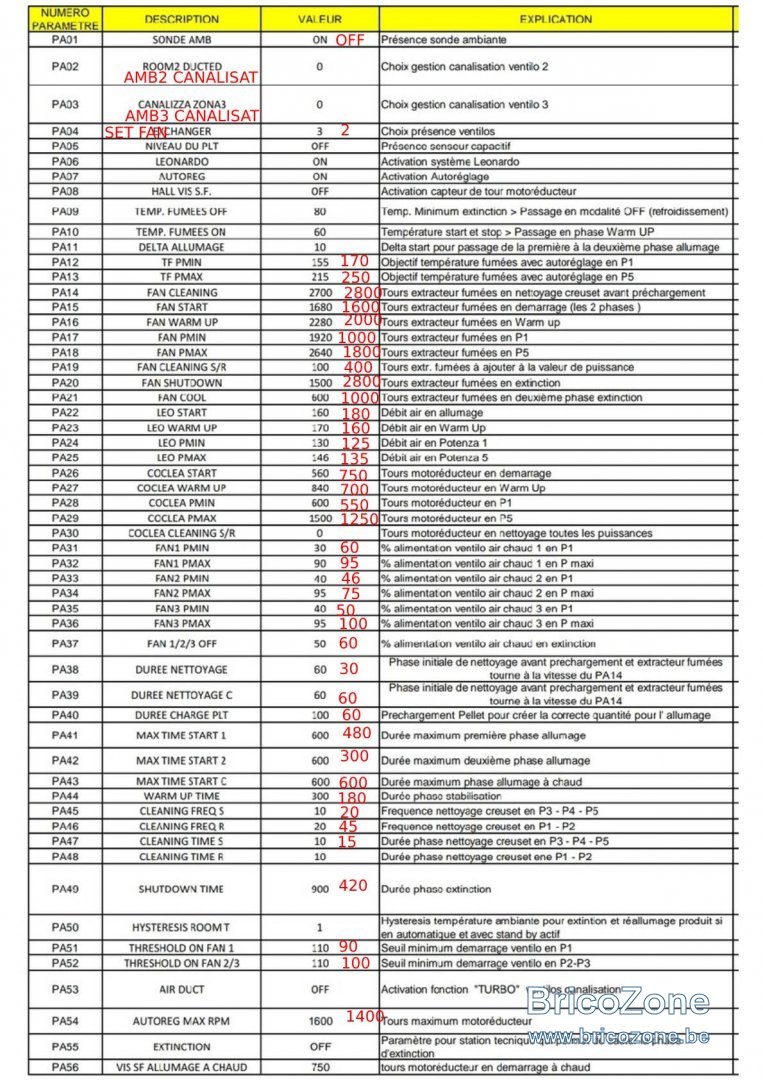

Tiens j'ai mis mes valeurs sur la feuille en rouge , dit moi si tu trouve un truc qui cloche ( merci )

Sur l' option PA40 je vois la "correct quantité pour l' allumage" peut etre cette option si le reset ne fonctionne pas.

A voir je regarderais demain avant l' allumage
Merci Yoda en tout cas, tu me permets de garder la force



Dernière édition: 30 Décembre 2020

Fgalette

• 30 Décembre 2020

• #19

Le système Léonardo je ne le connais pas, ou mal, mais je trouve que certains paramètres sont très modifiés.

PA12 devait rester à 155°
PA13, c'est beaucoup 250°, 220° est pour moi mieux, attention à la surchauffe ! (et alarme)
PA14 à PA18, pourquoi avoir modifié ces valeur d'une telle façon ? c'est bien de trop !
PA17 extraction de fumée en P1 est réduit de moitié !!

De PA12 à PA 29, je reviendrais aux valeur d'usine, à moins que tu ais un autre avis ?

Peut être attendre l'avis de Fougas et de Cacanne71, qui semblent mieux connaitre ces paramètres Léonardo.



Fgalette

• 30 Décembre 2020

• #20

fougas a dit:

Je ne connais pas toutes les températures de démarrages des ventilateurs des poeles mais je dirais qu'a 130 ° il devrait tous etre enclenché.

Mais.... Hehehe.. le nara a une ventilation désactivable apparement ! Relisez le mode d'emploi

Cliquez pour agrandir...

Un avis Fougas sur le tableau de paramètres ?
