Projet DF rénovation

Bonjour à tous,
Je suis bien content de tomber sur ce forum, dans lequel ce trouve l'auteur du blog "vmcdoublefluxblog.wordpress.com" qui m'a été bien utile.
J'ai monté mon projet de vmc DF dans une rénovation en parcourant internet et surtout ce blog. Je ne suis plus très loin de passer mes commandes de matériaux et je voulais profiter de vos lumières pour confirmer ou améliorer mon projet (ou me dire que rien n'est bon ..)

Pour une courte introduction, c'est une longère en pierre, que j'isole avec fibres de bois et mise en place d'un frein vapeur (le intello) donc une bonne ventilation s'impose !

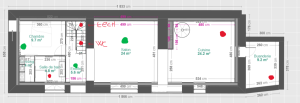

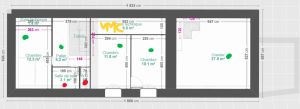

Les plans :

La vmc est à l'étage le plus centrer possible pour ne pas avoir 30M de gaines.

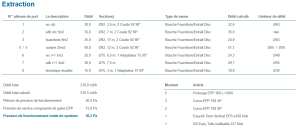

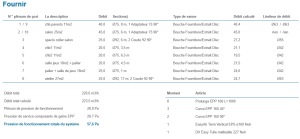

La simulation : sur Hybalans


Les gaines seront en semi rigide bien sûr, je pense prendre les clips&go atlantic.

La vmc n'a pas encore été choisie, je dois surtout passer mes gaines pour commencer mon placo.

Toute critique sera bonne à prendre.
Merci à vous !

Les points :
Rouge c’est quoi ? (Extraction ?)
Vert c’est quoi ?

Oui, rouge extraction et vert insuflation.

Bonjour,

J'attendais et j’espérais des réponses de "spécialiste(s) VMC-DF" sur le forum ! Rien pour le moment, quel dommage. Mais espérons des réponses à venir.

daniel73 a dit:

Bonjour,

J'attendais et j’espérais des réponses de "spécialiste(s) VMC-DF" sur le forum ! Rien pour le moment, quel dommage. Mais espérons des réponses à venir.

Cliquez pour agrandir...

Du coup Mr @vmcdfb AKA @daniel73 (alias Pierre), quel est ton avis de spécialiste?
Tu as quand même créé un blog sur les DF reconnu dans toute l’Europe (au minimum)

Ventiles nous de ton savoir

Bonjour,

Je suis dans la même situation que vous et j'en suis à l'étape du cassage de tête sur Hybalans.

Ce n'est pas moi qui pourrai bien vous aider, je démarre à peine dans cette discipline

Après, avec mon expérience qui se limite à la lecture du blog que vous avez cité, j'ai l'impression que votre simulation tient plutôt la route.

Mais j'y ajouterai deux questions pour qui pourrait y répondre.

1- Est-ce une bonne idée d'insuffler dans le grenier?

2- Il y a une chose que je ne comprends pas sur les simulations en extraction, c'est pourquoi il faut à ce point limiter le débit pour la cuisine, on part avec deux bouche en 92 et on limite le débit avec un diamètre en 55 pour 12m de gaines. Pourquoi ne peut-on pas mettre deux tubes de 75 sur un plenum en 125 vu qu'on est quand même sensé être limité par le diamètre 125 du plénum?

Désolé si ma dernière question est un peu bête mais je démarre à peine mes recherches et je fais un blocage la dessus.

Un petit jeux de patience pour les simulations, que j'ai légèrement modifié depuis pour un résultat plus satisfaisant.

Alors :
1 : ce n'est pas (plus) un grenier mais un atelier/bureau, il y a un colimaçon pour y accéder et sur les plans je n'ai pas modifié le nom de la pièce.

2 : si je passe en 75mm j'ai une presion de fonctionnement très haute. Et étant novice je dirais ça aide également pour la fonction boost.

Je vois le truc, je pensais qu'il s'agissait d'une pièce non chauffée.

Pour les diamètres, c'est ce qui m'échappe, j'ai du mal à comprendre la mécanique de l'air dans les conduits avec les réducteurs de débit.

Par simple curiosité, tu as opté pour quel modèle de DF?
