Questions sur mon projet d'installation VMC DF en semi rigide :)

Hello à tous !

Je suis propriétaire depuis 2 ans d'une maison bâtie dans les années 88 et équipée d'une VMC DF d'origine et qui était dans un état pitoyable. Je ne parle même pas du réseau de gaine souple, jamais nettoyé puisque souple...

Bref, j'ai déjà investi dans la UBBINK Vigor W325 qui reste en attende le temps que je remplace toutes les gaines. Pour des raisons de facilité de pose et d'entretien futur, je souhaite partir sur du semi rigie PEHD.

Pour le choix du modèle de gaine, je voudrai partir sur UBBINK Air excellent, pour deux raisons :
1/ DN75/ DN90, c'est assez standard
2/ C'est la même marque que ma VMC

Toutefois, pour le RDC (maison avec 1 étage), je compte faire passer mes gaine dans un nouveau sous plafond (en plus du plafond actuel). Puisque mon nouveau faux plafond ne fera que 6cm tout au plus, je pensais installer les gaines rigides semi rondes. Qu'en pensez vous ? Est ce vraiment une galère sans nom à nettoyer ?

Aussi, je vois que le plenum de UBBINK a des piquages en DN75, mais cela veut il dire que le diametre de ma gaine doit etre de 75 en exterieur ou en interieur ?

Je n'ai pas encore étudié l'équilibrage, il faut que je potasse la bible de @vmcdfb J'en profite au passage pour le remercier d'avoir rédigé un blog site riche en information. C'est une chance immense pour les internautes à la recherche d'information de trouver quelqu'un de passionné et investi sur ce sujet. Bravo!

Merci d'avance pour vos réponses!!

Bonjour,
Vous êtes en Belgique pour le PEB c'est DN90 soit en ovale AE55 Ubbink :

• DN90 c'est 9cm donc espace libre en faux-plafond je dirais 11cm.
• AE55 c'est 6cm donc espace libre en faux-plafond je dirais 8cm.

A titre perso je vous conseille de bien réfléchir pour 3cm de différence

Avec une très bonne filtration (sans fuite sur les bords) les gaines d'insufflation peuvent tenir 20 ans sans nettoyage ... mais pour 20 ans il faut être sûr de sa VMC et la filtration (celle de la VMC et les éventuels caissons de préfiltration).

Pour les gaines d'extraction, là c'est un autre pb, il faut compter un nettoyage tous les 6-8 ans ! Je parle ici sans filtre sur les bouches d'extraction

Les piquages collecteur en DN75 ne sont pas un souci puisque c'est le diamètre interne du DN90 ... et les raccords gaine-collecteur (de couleur verte) sont en Femelle sur le collecteur comme la gaine. Idem pour le AE55.

Hello !

Merci pour votre réponse. A l'époque ou j'ai créé mon compte sur ce forum, je n'ai pas vu qu'il y avait la localité France de proposé dans les paramètres. Je viens de l'ajuster du coup ! Je vis bien en France, dans le Nord pas de Calais pour être précis, près de nos amis Belges

Du coup, je n'ai pas a respecter à la lettre les normes imposées en belgique. A vrai dire, je fais un peu ce que je veux, l'essentiel est d'avoir un réseau sein, équilibré, et surtout facile à entretenir! Du coup, en parcourant votre blog, j'ai vu qu'il fallait absolument que j'élimine les gaine oblong, ca tombe bien ellles coûtent un bras...

Pour l'instant, j'en suis à la phase ou je dois déterminer le diamètre de mes gaines, le nombre de bouche et leur positionnement. Je me concentre sur le rez de chaussé car c'est la partie la plus complexe. Pour l'étage, j'ai les combles non aménagé qui me permettent de faire ce que je veux.

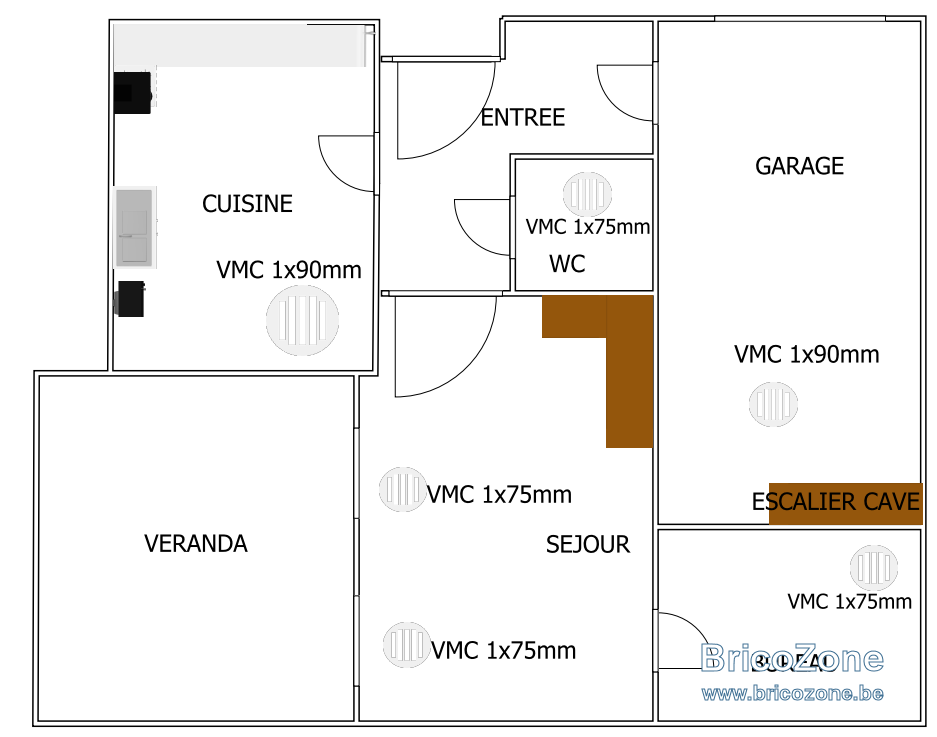

Voici ce que ca donne en ficher joint à ce message. Attention: le diamètre des VMC sur l'image correspond au diamètre des gaines (DN75 / DN90). Aussi, seule la cuisine et le WC sont en extraction.

Mes points d'interrogations restent les suivants :

• Est ce que une seule gaine de 90mm suffit pour la cuisine ? Actuellement, je possède une hotte a extraction extérieure. C'est un sacré pont thermique, et idéalement j'aimerai remplacer ca par un filtre à charbon. Dans ce cas, faut il que je passe par 2x90mm ? Aussi, faut il que je place ma bouche pres de ma hotte ?


• 2x75mm suffisent elles pour un séjour de 30m2 environ ?


• Faut il que j'isole mes gaines PEHD qui traverseront le plancher bois ? Celui ci dispose déjà d'une couche de laine de verre.

Merci d'avance !

Bonjour,
français, donc + de liberté. Une installation se fait avec l'ensemble et pas que le RdC.

Donc même plan pour le 1er et mettre la surface de la pièce et le volume envisagé pour chaque bouche (RdC et 1er) sachant que in fine extract = insuff ... c'est incontournable pour moi.

Cuisine, j'ai envie de vous dire 2xDN90 ou mini 2xDN75 mais il faudra voir avec l'ensemble.

Bouches pièces humides ... toujours le + possible à l'opposé de la porte.

Garage, pourquoi le ventiler ... il est chauffé ce garage ?

Si vous avez un faux-plafond au RdC je vous conseille en insuf des bouches (effet Coanda) le + au centre des pièces. Si bouches murales obligatoires on en reparlera.

Même dans votre cas (français), je reste favorable au mixage DN90 et DN75 ... ce truc là est un must pour un premier niveau d'équilibrage "simple".
Mais il faut un faux-plafond RdC à 11cm de libre

Merci @vmcdfb pour votre réponse, encore.

Je vais prendre le temps ce week end de mètrer toutes mes pièces et je vais aussi créer le plan du 1er étage.

En réalité, mon faux plafond fait 6cm, mais je peux tres bien faire des saignées dans le plafond existant pour décaisser un peu et grater les 5/6cm restant. Le seul soucis c'est lorsque je vais rencontrer les solives, la ca risque d'etre la galère. M'enfin, ce sont des détails. L'essentiel est de ne pas faire les choses à moitié et partir sur un réseau propre et durable.

Je compte ventiler le garage car je vais l'isoler et il s'agit d'une pièce de rangement. Aucun véhicule ne sera jamais garé à l'intérieur. Par conséquent, lorsque j'aurai remplacé la porte de garage par une baie, il faudra bien un apport d'air neuf.

Sur vos conseils, je partirai donc sur un mix DN75/D90.

Je me pose toujours cette question :

• Faut il que j'isole mes gaines PEHD qui traverseront le plancher bois ? Celui ci dispose déjà d'une couche de laine de verre.

  Je reviens vers vous ce week end avec le deuxieme plan et les mesures.

Bonjour,
attention si c'est un plafond suspendu sous solives (briques ou autre) on ne creuse pas dedans ... à mon avis ! Surtout ne pas affaiblir le plafond.

Il faut isoler toutes les gaines de distribution disposées en espace non chauffé et isoler l'arrivée air neuf et sortie air vicié en espace chauffé.

Bonjour,

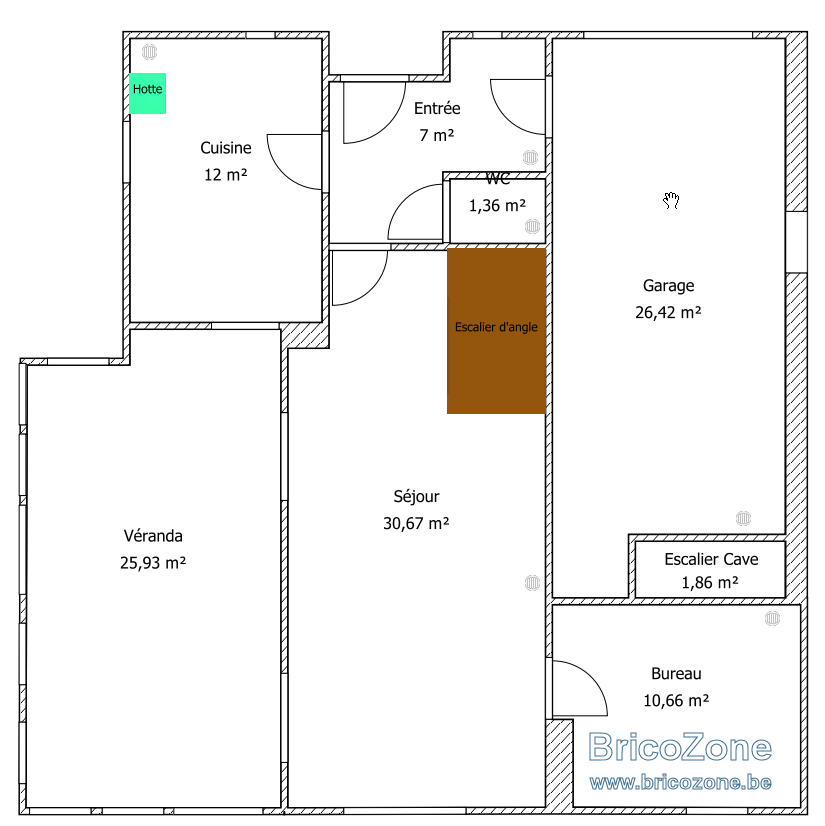

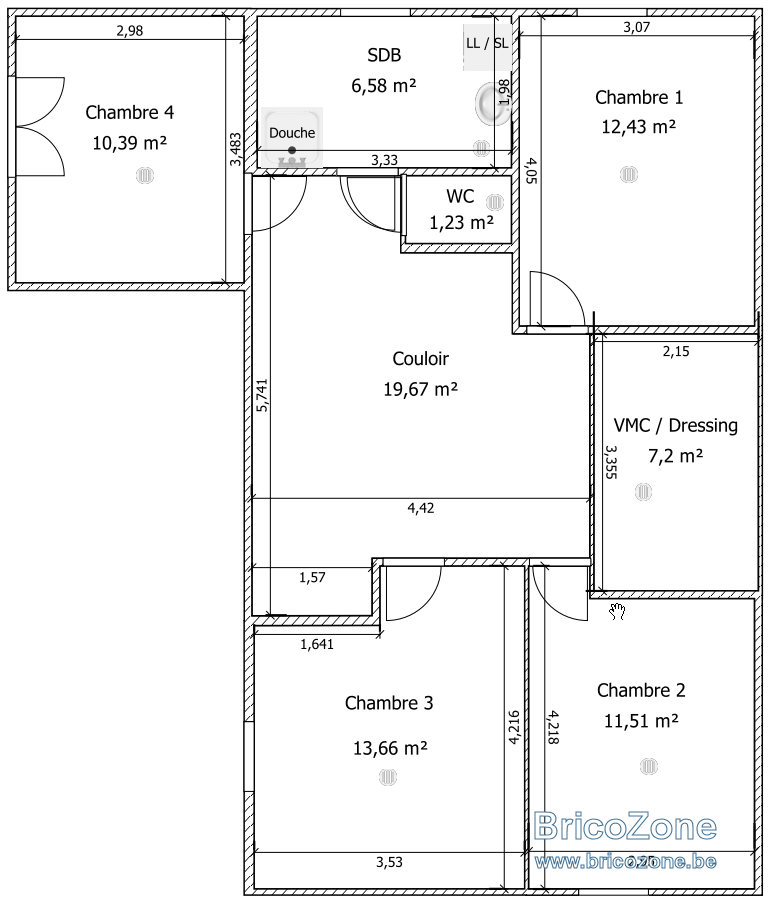

Comme convenu, voici les plans de ma maison avec les mesures de surface. Toutes les chambres et la salle de bain sont mansardées (avec rampant), mais je ne peux pas faire apparaître ce détail dans le plan. La surface calculée est donc la surface au sol complète.

J'ai pris le soin de faire apparaitre les bouche de VMC avec leur futur emplacement. Voici ma première idée pour le diamètre a utiliser des gaine PEHD ainsi que leur position murale ou plafond :

Rez de chaussé:

• Cuisine : 2x90mm plafond
• Entrée : 1x75mm mural
• WC RDC : 1x75mm plafond
• Séjour : 2x90mm mural
• Bureau : 1x75mm mural
• Garage : 1x90mm mural

Etage :

• Chambre 1/2/3/4 : 1x75mm plafond
• WC : 1x75mm plafond
• SDB : 1x90mm plafond
• Local VMW / Dressing : 1x75mm plafond
• Couloir : 1x90mm plafond

Cave : 1x75mm

Les bouches en extraction sont : Cave / SDB / WC (1 et 2) / Cuisine

Puisque tout le réseau sera neuf, j'ai des contraintes pour le placement de mes bouches au RDC, c'est pourquoi nombre d'entre elles seront murales. Pour la cuisine, je fait une exception car je ferai une sorte de coffrage sur la chambre 4 ou passeront les gaines de la cuisine.

Pour le Séjour / Bureau / Garage, les gaines arrivent depuis l'escalier de la cave, car le local VMC se trouve juste au dessus de cet escalier. Du coup, j'ai pensé à mettre des bouches murales, sinon ca me fait attaquer le plancher et @vmcdfb me le déconseille.

Pour l'entrée, la gaine arrivera du WC juste à côté.

Enfin, l'ensemble des gaines partiront de deux plenums dans les combles (extraction et insufflation). Elles seront toutes isolées par de la LDV autour (faut que je trouve un moyen de l'accrocher autour). En revanche, une fois le plancher des combles traversées, il n'existera plus d'isolation autour des gaines.

• Le diamètre vous parait il cohérent ?
• Le placement mural est il à condamner ou peut il faire l'affaire ?

Bonjour,

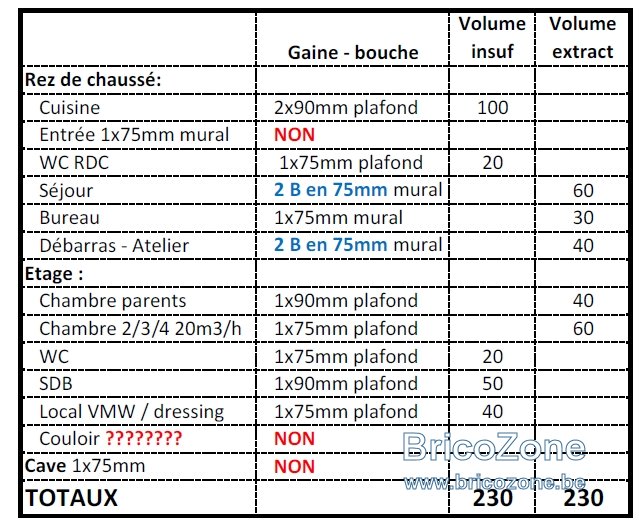

j'ai vu les volumes et qques changement :


Où est la douche ou le bains dans la SdB ?
Le couloir du 1er, si future pièce, il faut la prévoir, sinon pas de bouche utile.
Il faut que la cave soit étanche avec l'espace habitable. L'aération naturelle en cave !

Revoir l'emplacement des bouches :
Cuisine à l'angle opposé puisqu'il y a la hotte de ce côté.
SdB proche de la douche ou baignoire !
Au plafond, mettre en pièce sèche la bouche plus au centre, n'ayez pas peur

Merci pour votre réponse détaillée!

J'ai mis à jour le plan dans mon précédent post et je le joins à nouveau ici avec la précision de l'emplacement de la douche. Je vais donc modifier l'emplacement de la bouche de vmc en la plaçant au dessus de la porte d'entrée, juste à côté de la douche. A noter qu'il y aura un lave linge et sèche linge superposé dans la SDB.

Concernant ma cave, j'ai actuellement des trace d’humidité qui commencent à apparaitre sur le plafond de celle ci, d'ou mon souhait d'y placer une extraction. Je peux toutefois simplement tirer une gaine depuis le vide sanitaire qui contient une aération vers l'extérieur à l'endroit ou se trouve ma cave. Pas sur que j'arrive à me faire comprendre, je ferai une photo si nécessaire.

Concernant la cuisine, je souhaitais la placer à coté de la hotte pour deux raisons :

1. Cela me permettra de condamner l'extraction vers l’extérieur de ma hotte qui est un véritable pont thermique. Je placerai à la place un filtre à charbon
2. Cela me permet de remonter les combles "facilement" en longeant le mur de l'extérieur.

Je vois que vous n'avez pas "tilté" sur l'usage de bouche mural, pas de soucis du coup ?

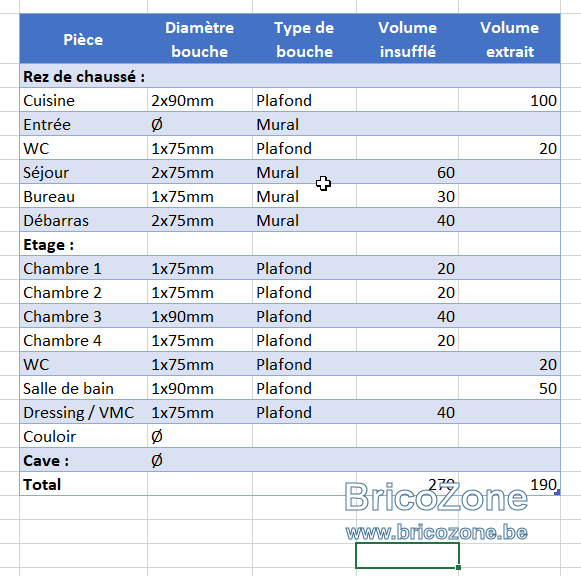

Enfin, j'ai modifié votre tableau car vous aviez inversé insufflation et extraction. Aussi, le local dressing / vmc est une insufflation et non pas une extraction, correct?

Comment faites vous pour calculer le volume ? Par exemple, dans le séjour 2x75mm = 60 or le débarras 2x75mm = 40 ??

Derniere chose, ma VMC est une Ubbink Ubiflux Vigor W325avec une capacité maximum W325 m³/h. J'ai ici un volume extrac/insuffl de 270+190 = 460 ! Je dépasse largement, non ?

D'avance merci !

Bonsoir,
oups là y-a du mal là ! Le volume DF ce n'est pas extract + insuf !!!!! C'est extract = insuff = 70% du vol max de la DF à 100Pa. Ah ben oui je suis "bon"

J'ai confondu dans mon tableau insuf et extract pour voir si vous suiviez ... quand je vous dis que je suis "spécialiste" ... la preuve

Bon plaisanteries mises à part, vous suivez

Ahhhh LL-SL dans la SdB ... entres nous c'est une sacrée merde pour l'humidité ce truc ! Je vous conseille 2 bouche DN75. C'est le must dans ce cas, une au dessus du LL-SL et une autre devant la douche. Si vous préférez 2 bouches en DN90 ... c'est à vous de choisir

Vous voyez les difficultés que je rencontre dans mes propositions (plans) ... les mecs oublient de tout me dire ... il faut chaque fois que je gratte

Et si un jour le mec a de l'humidité dans la SdB il va me "déglinguer" comme l'autre c.. avec son histoire de numéro de tél pour le TOP15 ... celle là je ne la digère pas

En même temps c'est pour ça que je suis " le dieu" de la DF

La cuisine, à vous de voir suivant votre hotte et vos souhaits ... mais si hotte à evac externe j'ai raison

Bouche murale en insufflation ... on fait comme on peut ! Ça ne me choque pas si la bouche est judicieusement placée et à effet Coada (voir blog).

Pour le DN, je fais au feeling en supposant justement un changement possible. Mais là aussi à vous d'adapter.

Par exemple vous avez une véranda ... ce truc est une vraie merde pour la surchauffe en été. Que faire ... ben je ne sais pas puisque je ne suis pas chez vous pour tout voir Faut-il prévoir une aération VMC dans la véranda ... aucune idée précise ... c'est du au cas par cas.

La cave, oui l'exclure de l'espace chauffé, donc rien à voir avec la DF ... à vous de trouver la solution qui vous conviens.

vmcdfb a dit:

Et si un jour le mec a de l'humidité dans la SdB il va me "déglinguer" comme l'autre c.. avec son histoire de numéro de tél pour le TOP15 ... celle là je ne la digère pas

En même temps c'est pour ça que je suis " le dieu" de la DF

Cliquez pour agrandir...

@vmcdfb Ça va les chevilles?

Bonsoir,
venant da la part d'un "nul" ce n'est pas un accessit pour "un dieu"

Va voir celui qui m'a "déglingué" au sujet de mon blog et que tu as super "aimé" ... à vous 2 ... peut-être arrivez-vous à la hauteur de ma cheville

Reste sur les adoucisseurs d'eau ... même si tu n'as pas le niveau "Eau douce"

PS) le logo "Evian" en "Évier" reste une usurpation

Hello,

Navré si j'ai omis de préciser qu'il y aurai un LL + SL dans la SDB. Je ne voulais par surcharger le plan Je vais donc suivre vos conseils et placer deux bouches d'extraction en 75mm dans la SDB, une au dessus de la MAL et une face a la douche (et donc face à la porte d'entrée dans mon cas). Je sais que LL + SL c'est une merde pour l'humidité, pour preuve le mur de la pièce dans laquelle ils sont actuellement est couvert de trace d'humidité, vu qu'il n'y a pas d'extraction...

Je vous confirme que la véranda c'est une vraie merde, et pas qu'en été. Quand il fait plus de 30 degrés c'est invivable, et en dessous de 5 degré ca coute une fortune à chauffer. C'est d'ailleurs la raison pour laquelle je pense y installer un poêle. Il n'y aura pas de bouche VMC dans cette pièce, ce serai trop compliqué. J'ouvre bcp les baies vitrés durant les beaux jours, ca suffira.

Concernant les reproches qu'on peut vous faire et qu'on vous a formulé, soyez rassuré, je ne vous accuserai jamais de quoi que ce soit. Vous apportez vos conseils à titre gracieux et j'ai un devoir de regard et de bon sens car je suis le seul à connaitre ma maison dans ses moindres détails. Et s'il y a une erreur, il en sera de ma responsabilité de ne pas avoir fait appel à un véritable professionnel de la ventilation. D'ailleurs, pour info, j'avais pris contact avec un pro de la ventilation, et il m'avait présenté un devis à 8000€ pour le remplacement de ma VMC par une Brink 325 et le remplacement de mes bouches et gaines des combles uniquement, pas celles du RdC. Ça fait cher payé la prestation je trouve. D’où mon initiative de le faire moi même.

Avez vous des suggestions à me formuler concernant la bouche de la cuisine si je transforme ma hote à evac externe en hote avec filtre à charbon ? Le placement à proximité de la hote avec gaines 2x90mm sera-t-il approprié ?

Pour la cave, je suis deçu de ne pas pouvoir assurer sa ventilation avec une extraction VMC C'est chiant une cave, que des emmerdes

Je ne prends pas part à vos échanges avec @antoine7850 , je ne sais pas s'il s'agit d'ironie ou de règlement de comptes. Restons zen

Merci en tous cas de me consacrer du temps !!!

Je vais maintenant dresser la liste d'achat sur my-electro.be

t'es le meilleur!!!

t'es le meilleur!!!

Cliquez pour agrandir...

Bonsoir,
en même temps il y a des comparaisons dont je me passe

Restes sur tes adoucisseurs d'eau ... personne ne maitrise donc tu es le "petit maitre" du robinet

Perso je tape dans le haut de gamme de la ventil et je le dis ouvertement puisque je suis lu ... ça permet aux "nuls" comme toi de venir la ramener pour passer leurs nerfs

Bonsoir,
tu es vraiment nul, au lieu de faire un copier-coller "faux au demeurant" essaies de faire des écrits "haut de gamme" ... à ton age ça te servira à réfléchir

Concernant les reproches qu'on peut vous faire et qu'on vous a formulé, soyez rassuré, je ne vous accuserai jamais de quoi que ce soit. Vous apportez vos conseils à titre gracieux .............

Cliquez pour agrandir...

Bonsoir,
ne vous inquiétez surtout pas, je sais faire la part des choses ... à mon age

Par contre avec une UBBINK Vigor W325 (je me doute où vous l'avez achetée) ce n'est pas un départ aux Starting-block
Donc chiader votre installation

Je l'ai acheté chez my-electro.be

Qu'entendez vous par un départ au starting block ? Ce n'est pas de la bonne came ? Pourtant, la bete m'a quand meme couté presque 2000€...

Re,
bon ben j'ai perdu, comme Français, je pensais que vous l'aviez acheté ailleurs
A moins de 2000 roros ttc c'est bien comme prix.
Disons que cette nouvelle Brink n'est pas ma tasse de thé, je n'entre pas plus dans le détail.

Juste une question "chiante" où allez-vous achetez vos filtres et à quel prix ?
