Questions sur mon projet d'installation VMC DF en semi rigide :)

kal

• 2 Février 2020

• #21

Ok ca va alors! Je compte acheter mes filtres ici :

https://www.fairair.eu/fr/ubbink-ubiflux-w300-400.html?id=60200210&quantity=1&custom[554337]=

Sinon ils en vendent aussi sur my-electro.be. Juste je ne sais pas s'il faut changer le G3+F7 tous les ans ou juste le G3. Bref je me renseignerai en temps voulu.

Sinon, concernant les angles dans mes gaines PEHD, faut il que je prévoit d'acheter des coudes ou je peux "cintrer" ma gaine ? Je pensais à ce genre de coude : https://www.my-electro.be/fr/product/bocht-90-air-excellent-ae34c/

J'aurai forcément des coudes quand je vais descendre au RDC mes gaines...



kal

• 2 Février 2020

• #22

Bon voila, j'ai fini ma liste d'achats

Pièce Quantité
Conduit flexible Air Excellent BASIC 75mm - 50m 2
Conduit flexible Air Excellent BASIC 90mm - 50m 1
Distributeur universel Air Excellent - 16 entrées 2
Adaptateur Air Excellent DN75>DN90 5
Bouchon pour distributeur universel Ubbink - 10 pièces 2
Manchette Air Excellent 2x75mm - 125mm 9
Manchette Air Excellent 2x90mm - 125mm 3
Clips de fixation Air Excellent 90mm / 10 pièces 1
Clips de fixation Air Excellent 75mm / 10 pièces 3
Joint d'étanchéité Air Excellent 75mm / 10 pièces 3
Joint d'étanchéité Air Excellent 90mm / 10 pièces 1
Centrocerin - lubrifiant pour joints - 250ml 1

Me reste plus qu'à déterminer :

1. S'il faut acheter des coudes 90° ou si le rayon des gaines suffira
2. Les bouches d'extraction / insufflation. Je ne sais pas s'il faut que certaines soit hygroréglable. Si non, je pensais partir sur celles-ci qui iront tres bien en position mural comme au plafond : Bouche d'extraction et insufflation GB 125 LINE NP

J'espère ne rien avoir oublié!



vmcdfb

• 3 Février 2020

• #23

Bon voila, j'ai fini ma liste d'achats
Distributeur universel Air Excellent - 16 entrées 2 16 entrées ! bon OK
Bouchon pour distributeur universel Ubbink - 10 pièces 2 Il y en déjà 8 bouchons avec le distributeur 16 entrées !
Centrocerin - lubrifiant pour joints - 250ml 1 Inutile, produit vaisselle ou salive !
J'espère ne rien avoir oublié!

Cliquez pour agrandir...

Bonjour,
Pour des économies (manchettes, etc.) et des conseils divers (bouches, etc.) je vous conseille de lire cet article ICI

Les filtres : j'ai un doute sur votre lien, il faut les filtres pour la Vigor W325 !

Et vos entrée-sortie d'air et les liaisons VMC-Distributeurs, c'est fait ?

Les coudes 90° : pas nécessaire si le cintrage est au minimum de 30cm de rayon ! Sinon il faut un coude.



kal

• 3 Février 2020

• #24

Bon je vais donc prévoir les coudes... Je préfère ne pas être en galère au dernier moment. S'il m'en reste, ce sera le bon coin

Concernant les filtres, vous avez raison j'ai fait une erreur, voici les filtres fabriquant : Ubbink Ubiflex VIGOR W325-400 - Filtres VMC G4/G4 - 0883266

Et pour les entrées/sorties d'air neuf/vicié... Je crois que j'ai complètement oublié, j'allai partir sur des gaines souples isolées en diam 160 Mais en parcourant votre blog, j'ai bien envie de partir sur des Tubes en PPE ou PEE

Bon par contre je ne sais pas quoi prendre... Que pensais vous de ce conduit HR WTW 160mm/190mm en PEE ? Vu que mes entrées/sorties de ma MVC sont en 160, ca pourrait le faire?



vmcdfb

• 3 Février 2020

• #25

Bonjour,
oui les PPE ou PEE sont bien mais chères

En 160 interne, si vous avez moins de 8 mètres par longueur, c'est OK.

Par contre en espace non chauffé, je vous conseille pour les liaisons VMC-Distributeurs des + épaisses comme les Zehnder ComfoPipe PLUS ou autre marque mais des épaisses !



kal

• 3 Février 2020

• #26

Merci pour votre réponse. Je viens de regarder la Zehnder ComfoPipe PLUS , c'est un beau bébé quand meme : 25cm de diamètre extérieur en 160

Faut que je vois si le passage d'une gaine aussi importante sera possible depuis mon local technique vers les combles, d'autant qu'il faut en compter 2!

Par contre, faut il encore isoler en LdV par dessus ou je suis tranquille avec ça ?



vmcdfb

• 3 Février 2020

• #27

Bonjour,
par dessous je ne sais pas où c'est !!!! Soyez précis.
Je n'ai pas compris la blague du 25cm ... si on ne me met pas les points sur les i ... je ne comprends rien



kal

• 3 Février 2020

• #28

Hello

C'était pas vraiment une blague, juste une façon de parler, mais le format électronique des échanges efface tout ce qui fait le charme d'un échange physique : l'intonation et le sourire

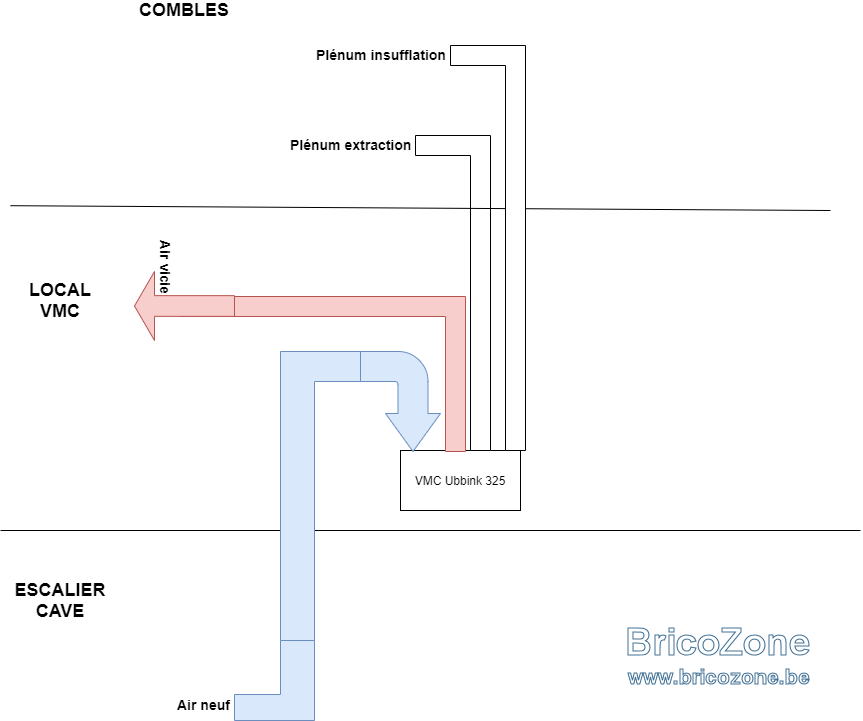

Je vous ai dessiné un diagrame afin d'y voir plus clair. Les gaines PEE seront isolées dès leur arrivée dans les combles par de la LdV. En revanche dans l'escalier de la cave et le local VMC, je comptais m'en abstenir et profiter uniquement de l'isolation des gaines PEE.

Aussi, pour l'extraction d'air vicié, je comptais partir sur de la souple 160 pour des raisons de simplicité (ma tuile a douille est obturé par un morceau de tuile, du coup la souplesse de la gaine me permet de la caler facilement).



kal

• 24 Février 2020

• #29

Hello,

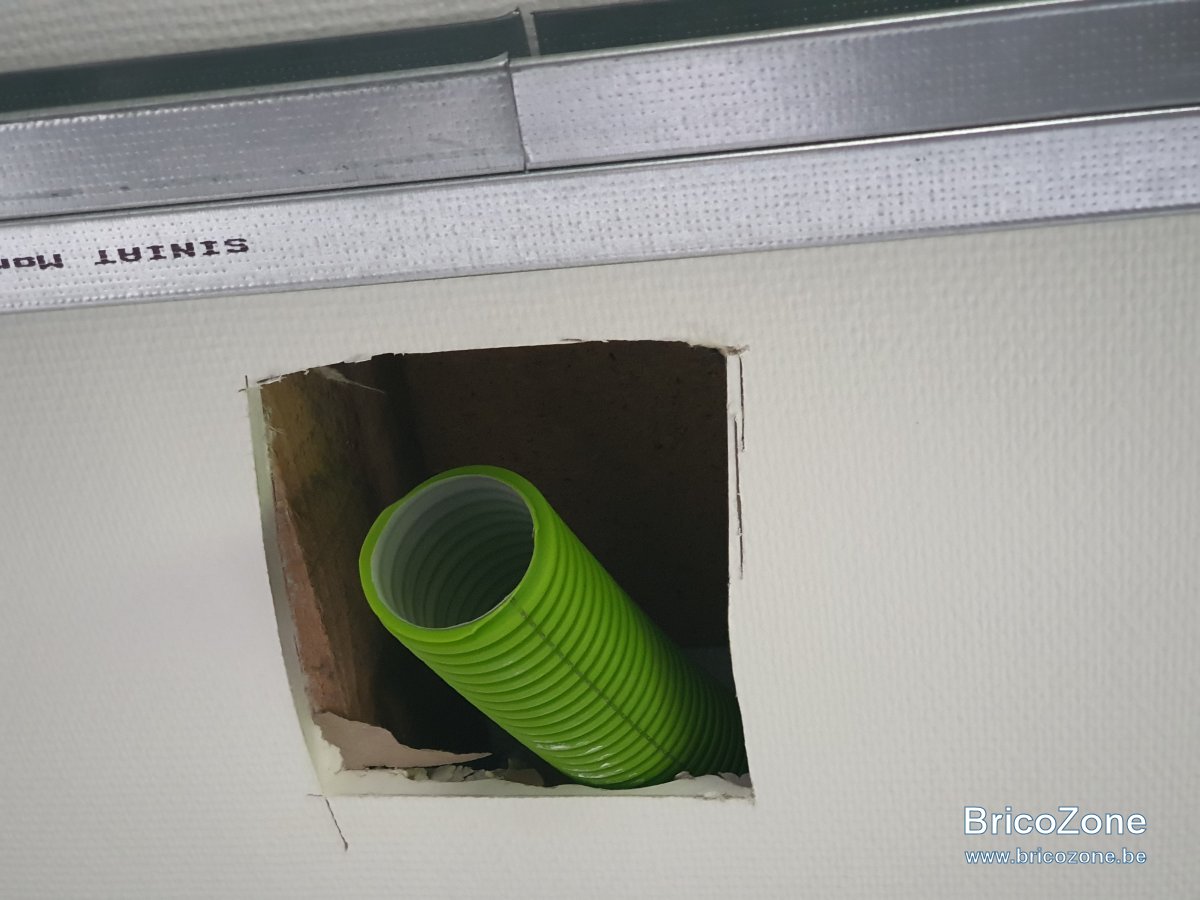

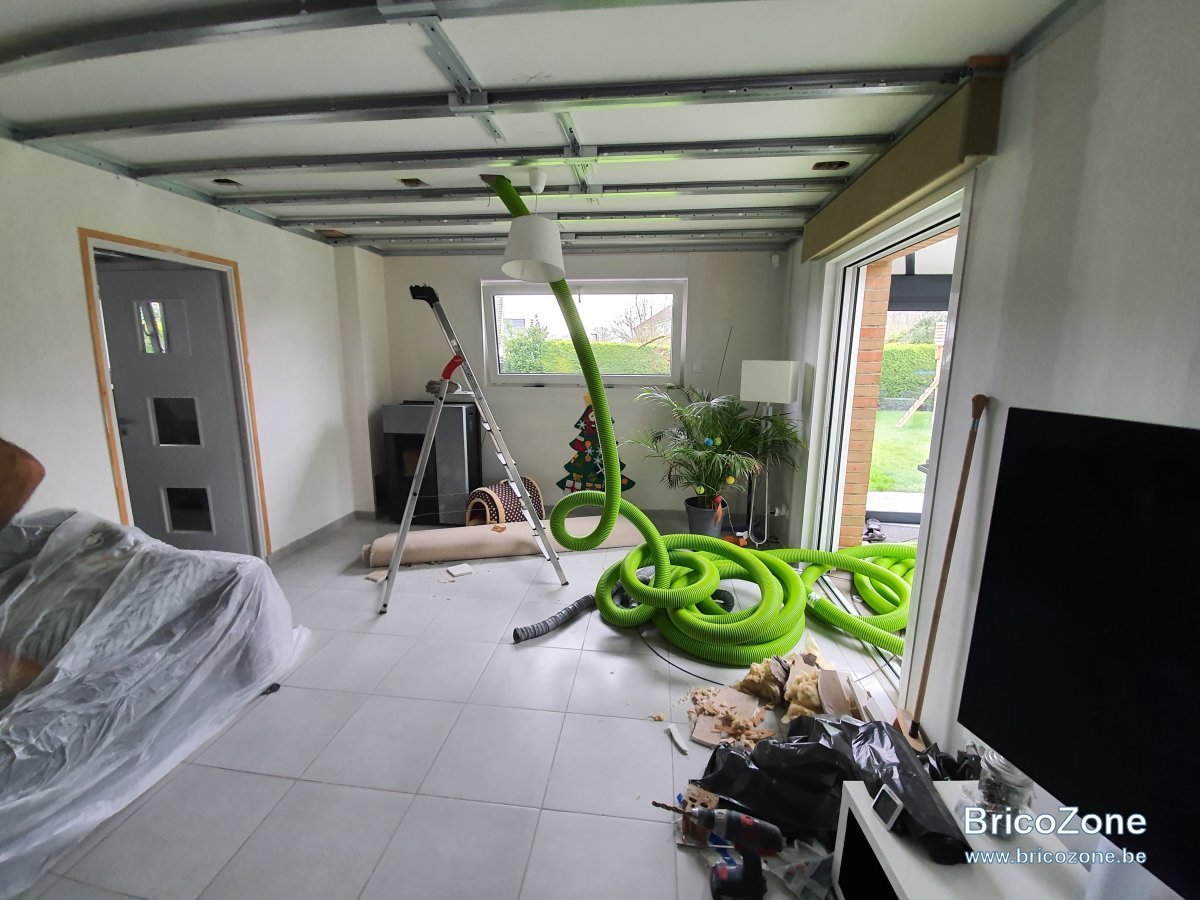

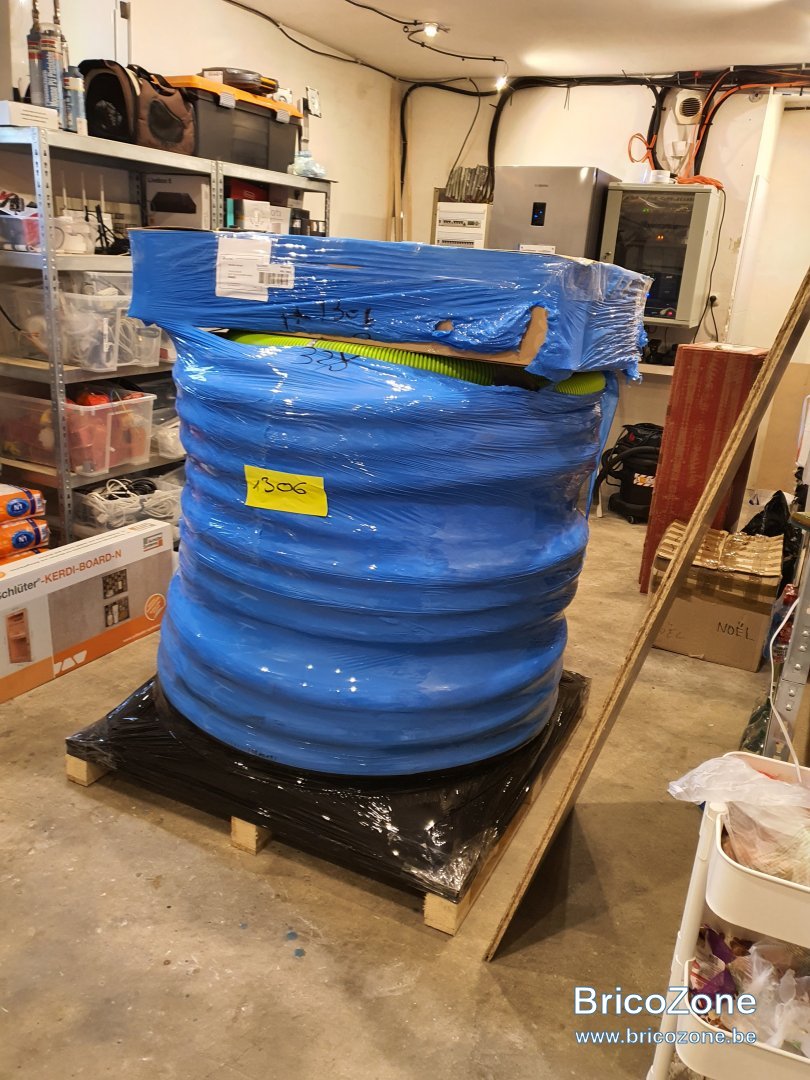

Voici quelques photo du projet en cours de réalisation. Ce week end j'ai fait :
- tiré les deux gaines pour le sejour en 90mm
- tiré les 2 gaines pour le garage en 75mm

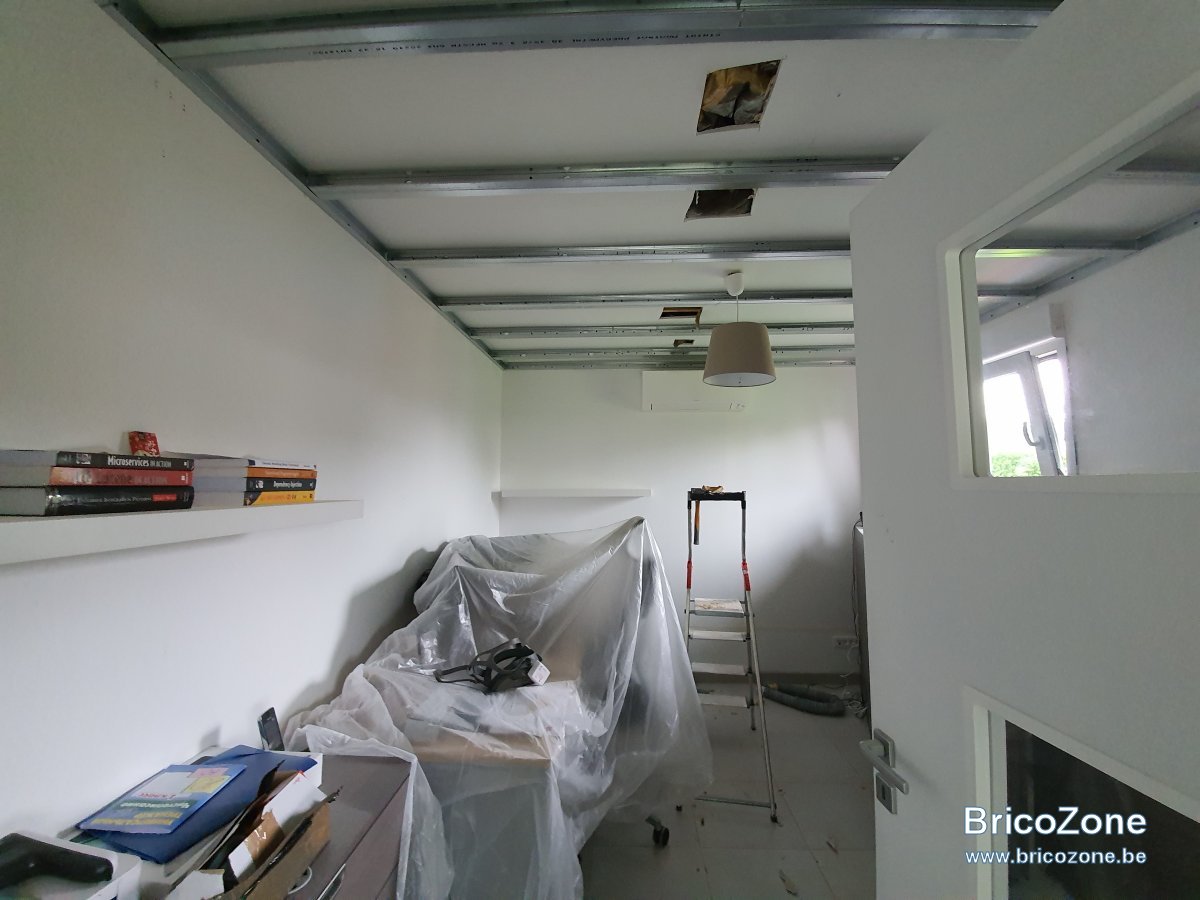

- tiré 1 gaine pour le bureau en 75mm

Il me reste encore beaucoup de taff, mais le plus dur reste le RDC. Une fois que j'aurai tiré les 2x90mm pour la cuisine le reste ira "tout seul". J'isolerai mes gaine dans les combles en dernier.

Ce projet, c'est grace à @vmcdfb qu'il a vu le jour. Sans quoi jaurai juste remplacer mon ancienne vmc et j'aurai gardait les anciens conduits tel quel. Donc merci à toi pour ton temps !



vmcdfb

• 24 Février 2020

• #30

Bonjour,
avant tout je souhaite apporter des précisions. Je ne conseille pas :

• de prendre l'air neuf dans une cave,
• de ventiler un garage via une DF,

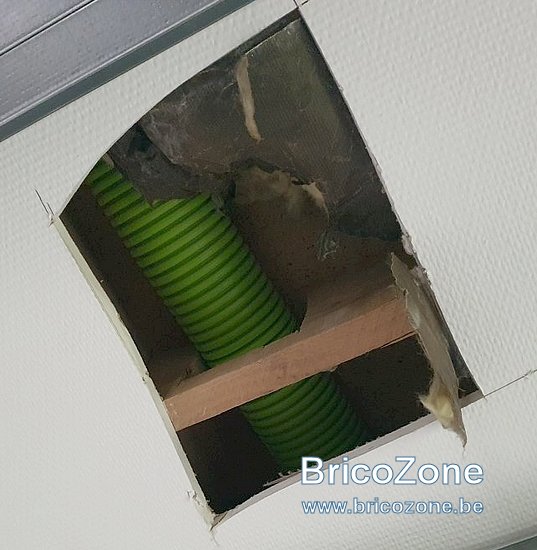

• de couper les solives comme sur la photo ci-dessous (1)

(1) même en combles perdues, lorsque vous allez vendre la maison (ou pour un ouvrier devant aller en combles) ... vous êtes responsable si une personne passe dessous !!!!!!

S'il était possible de le faire (pas sûr je sais) ... personnellement j'aurais fait en combles perdues une petite pièce basique mais étanche et super isolée sauf au sol pour la DF, les collecteurs avec entrée d'air sur façade ou pignon (nord ou est) et sortie d'air toiture. J'aurais fait courir les gaines sur la LdV existante. Gaines PEHD dans de la gaine souple isolée en 5cm et sur-isolées par 100 ou 200 de LDV.



kal

• 24 Février 2020

• #31

Hello

Attention, ma prise d'air neuf ne se fait pas en cave Elle se fait sur un mur extérieur qui donne sur l'escalier pour descendre dans la cave

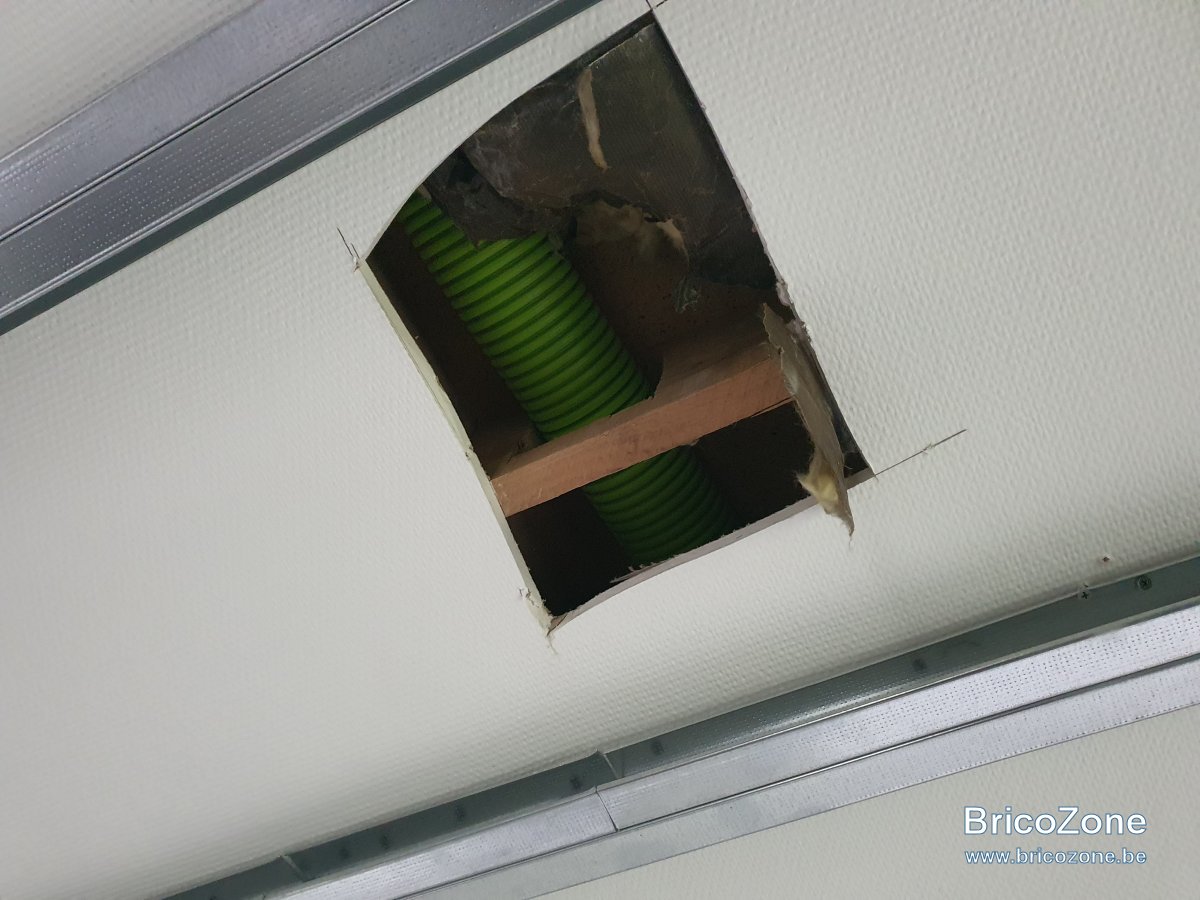

Concernant la solive découpée, elle était déjà comme ceci pour l'ancienne gaine. Cette photo a été prise depuis le rez de chaussé, dans le bureau.

Les gaines pour l'alimentation d'air neuf et le rejet d'air vicié dans les combles ne seront pas en PPE standard mais en souple, pour des raisons d'économies. Mon budget VMC a déjà été dépassé largement

Le garage ne sera plus un garage, il sera une pièce débarras. Je vais supprimer la porte de garage pour la remplacer par une baie.

Enfin, j'isolerai les gaines PEHD à la derniere étape dans les combles. Je prendrai surement de la laine 100mm avec kraft et je scotcherai le kraft à chaque liaison.



vmcdfb

• 25 Février 2020

• #32

Bonsoir,
je préfère comme ça, mais la solive coupée m’interpelle quand même



kal

• 8 Septembre 2020

• #33

Bonjour,

Petit message pour vous tenir informé: j'ai terminé mon installation ce week end!

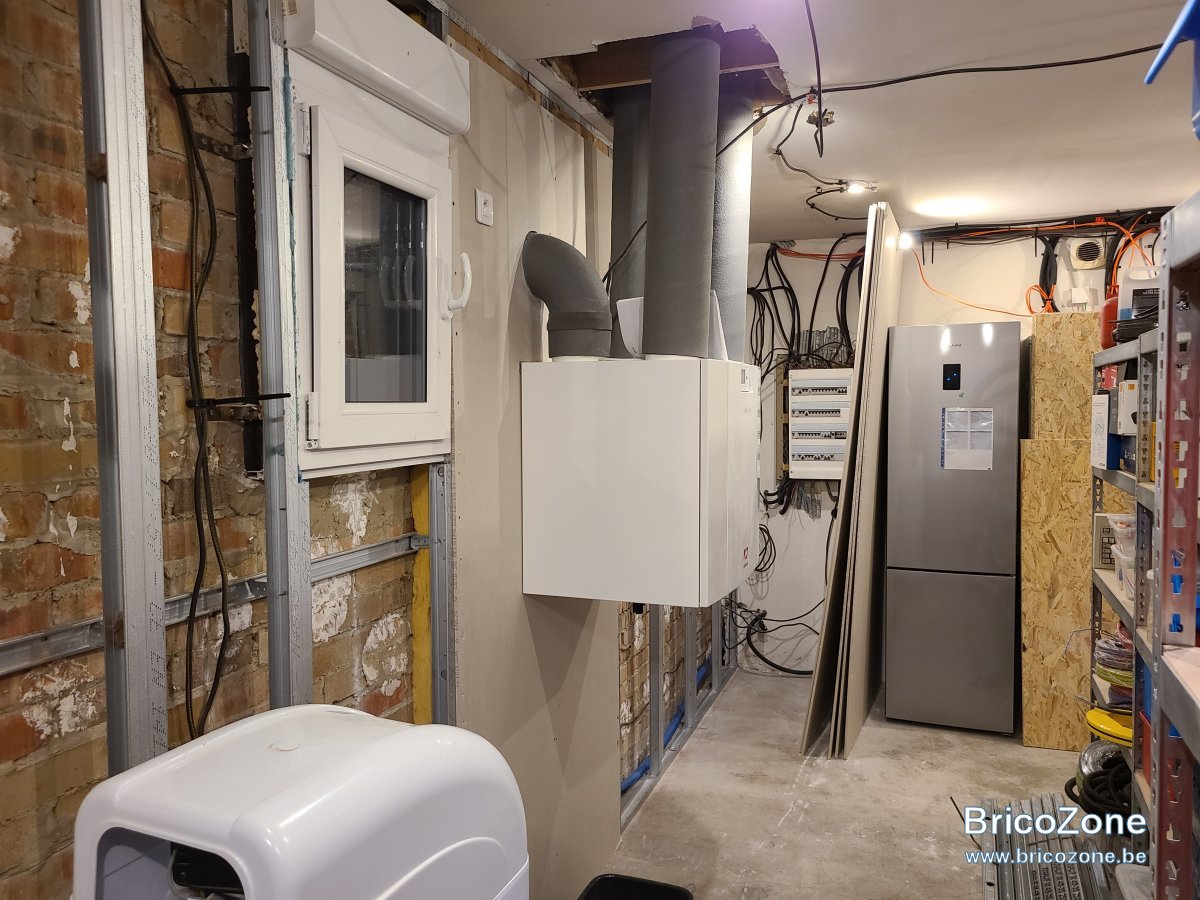

J'ai placé la VMC dans le garage avec une prise d'air neuf sur le mur, puis 3 gaines qui montent dans les combles pour le rejet d'air vicié et alimenter les deux plenums d'extraction / insufflation.

Il me reste à réaliser l'équilibrage des débit, je me suis acheté un Anémomètre Testo 417 pour cela.

Mais avant d'équilibrer mon réseau, j'aimerai corriger un problème de bruit. En effet, à pleine puissance, j'ai bcp trop de bruit dans mes bouches d'insufflation, impossible à supporter pour dormir.

Je vous poste quand meme une photo et je crée un nouveau topic pour l'isolation accoustique

Attention, je suis en pleine rénovation et le garage est loin d'être terminé
