Bonjour,
Je viens tout juste d'acheter ma maison et j'attaque la rénovation de celle-ci.
Mon premier et plus urgent travaille c'est d'installer une VMC Double Flux.
Du coup je viens demander des avis & conseils sur la conception de ma future installation.
Comme je ne maitrise pas forcément le sujet, ce serait ballot de faire n'importe quoi
Petit topo rapide :
C'est une maison construite en 1981 de 107 m2 de plein pied avec :
- 3 Chambres (11, 12, 14 m2)
- 1 salon/sam (34.5 m2)
- 1 cuisine (11.5 m2)
- 1 sdb (6 m2)
- 1 wc (1.5 m2)
- 1 cellier (8.5 m2)
Pour le renouvellement de l'air, en utilisant la norme passive de 18 m3/h par personne et en respectant le minimum de la réglementation Française, j'arrive à un débit moyen de 148 m3/h (195 m3/h en pointe) distribué comme suit :
- Ch 1 : 20 m3/h
- Ch 2 : 20 m3/h
- Ch 3 : 36 m3/h
- Salon/SaM : 72 m3/h
- Cuisine : 58 m3/h
- Sdb : 30 m3/h
- Wc : 30 m3/h
- Cellier : 30 m3/h
Pour la VMC DF à priori ce sera une MAICO 320B avec deux plénum de distribution Zehnder CW-S 320 en 6 piquages (avantage pour espace réduit, sauf si vous avez mieux et pour moins cher )

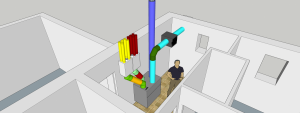

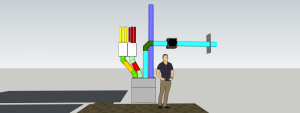

Pour une question pratique (accès...), je veux installer toute la machinerie dans le cellier, y compris les deux plénums de répartitions.
Comme c'est une maison de maçon, c'est du costaud avec comme plafond une dalle béton porteuse de 20 cm. Mais les fermes de la charpente sont aussi en béton & parpaing de 20.
Bref il va falloir que je joue de la foreuse (et que je cherche les poutrelles) !

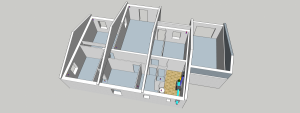

Du coup pour l'emplacement des bouches, si je m'en tiens aux recommandations, placement de la bouche au point opposé le plus éloigné de la porte, je me retrouve dans des endroits peu accessible avec une carotteuse
(quasi au bord de la dalle sous toiture en pente). Si je peux faire un carottage verticale de bas en haut à partir des pièces c'est pas un souci, mais dans le cas contraire je suis bien embêté...

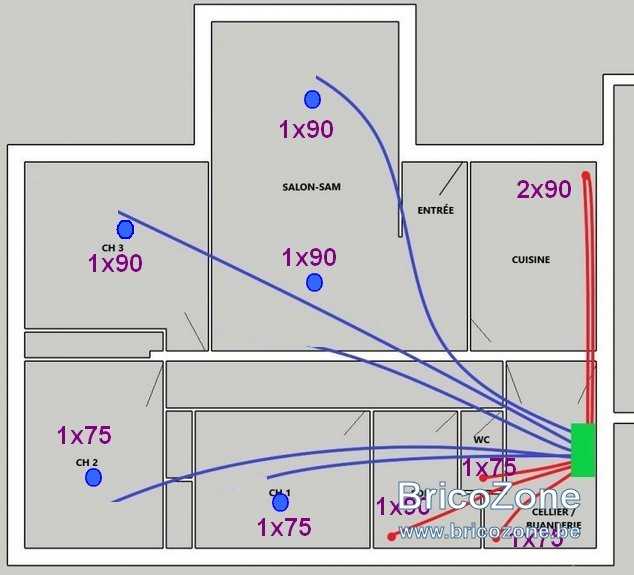

J'ai fais deux scénarios pour le réseau PEHD, le premier en bord de maçonnerie et le second au milieu bien étalé.
Le premier à l'avantage d'être propre et de ne pas gêner les déplacements au besoin, surtout que le réseau va se retrouver à terme sous une couche de 35cm de ouate de cellulose. L'inconvénient par contre c'est que je rallonge les tuyaux avec les conséquences possibles inhérents à la longueur. (le schéma n'est pas en série, c'est juste une simplification d'une vue d'un montage parallèle verticale)
Le second à l'avantage d'avoir des longueurs plus courtes, mais l'inconvénient d'être en plein milieu...

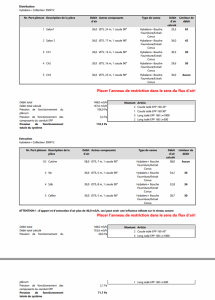

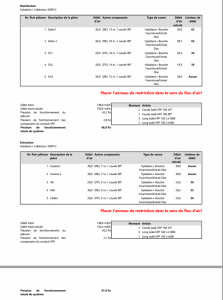

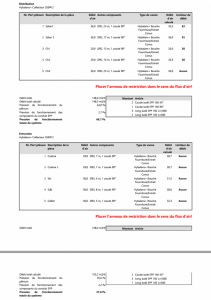

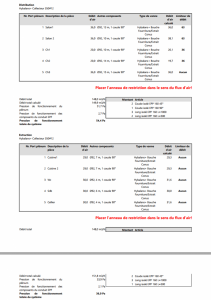

Une des parties que je ne maitrise pas du tout, c'est la pression, je n'ai pas encore bien saisie quel est la bonne moyenne... J'ai fait (enfin essayé de...) 4 simulations via le logiciel d'Hybalans pour les deux réseaux avec soit du 75DN, soit du 90DN :
Donc pour l'instant je suis coincé sur, quel réseau choisir (bords vs milieu), et quel diamètre DN choisir (75 vs 90), aussi un petit peu pour l'emplacement des bouches. Mais pour faire simple je suis surtout preneur de tous conseils
Sylvain
