Réalisation Bibliothèque / Bureau

eljub

• 31 Août 2020

• #1

Voici la réalisation que j'ai installé ce week end chez un client

Il souhaitait un bureau avec au bout le plan de travail qui rentre dans la bibliothèque
Il voulait absolument recouvrir le plan de travail et les étagère de linoleum, il m'a donc fourni le linoléum de Forbo Furniture

Le plan de travail fait de gauche à droite

- coté extérieur => 1m30 + 2m50 m 3m25
- côté intérieur => 0,7m + 1m30 + 2m35

Le meuble bibliothèque est réalisé en Multiplex plaqué bouleau
Pour économiser un peu sur le prix, le plan de travail est réalisé en panneau 3 Plis Epicéa avec une bande 5cm de multiplex plaqué bouleau

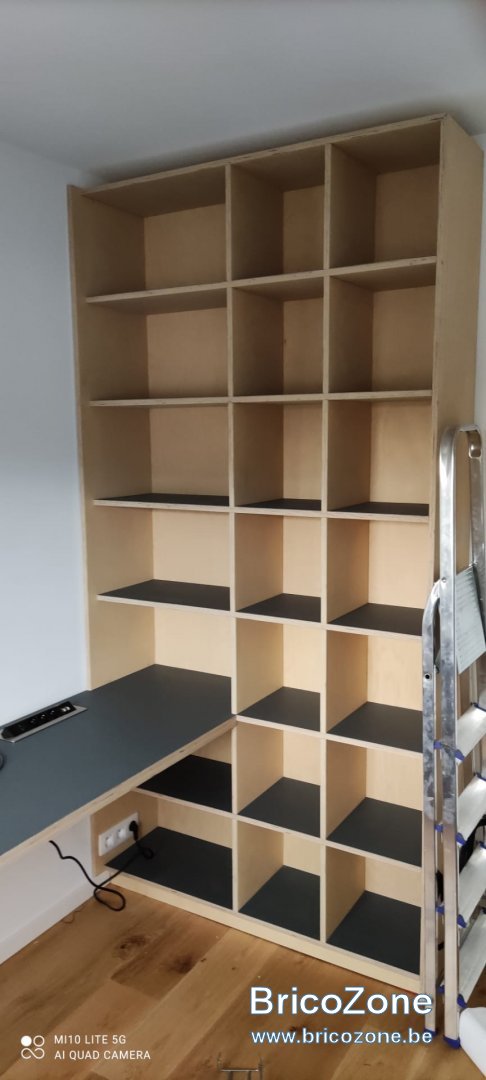

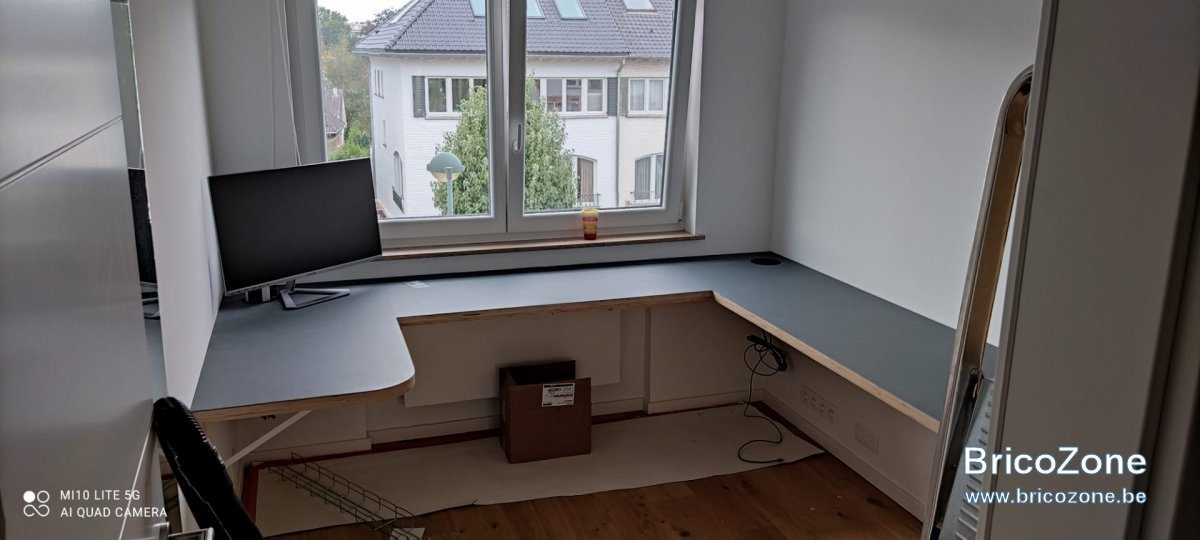

Voici le résultat final

Maison bel étage, j'ai du louer un élévateur manuel pour pouvoir faire entrer le plan de travail qui est en 2 parties

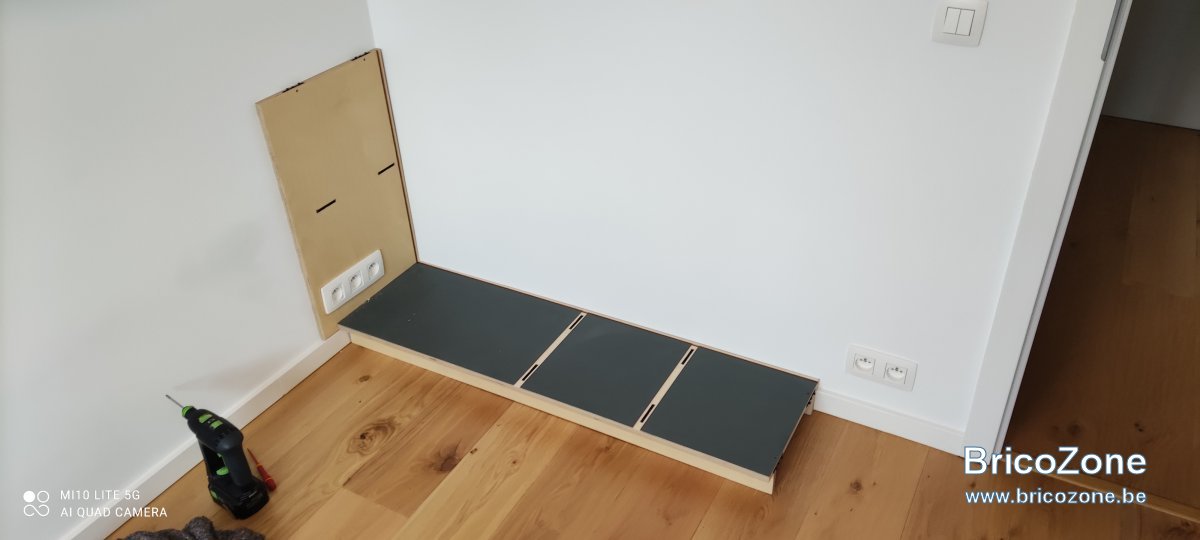

Première difficulté, j'(ai récupérer les prises qui étaient dans le mur)

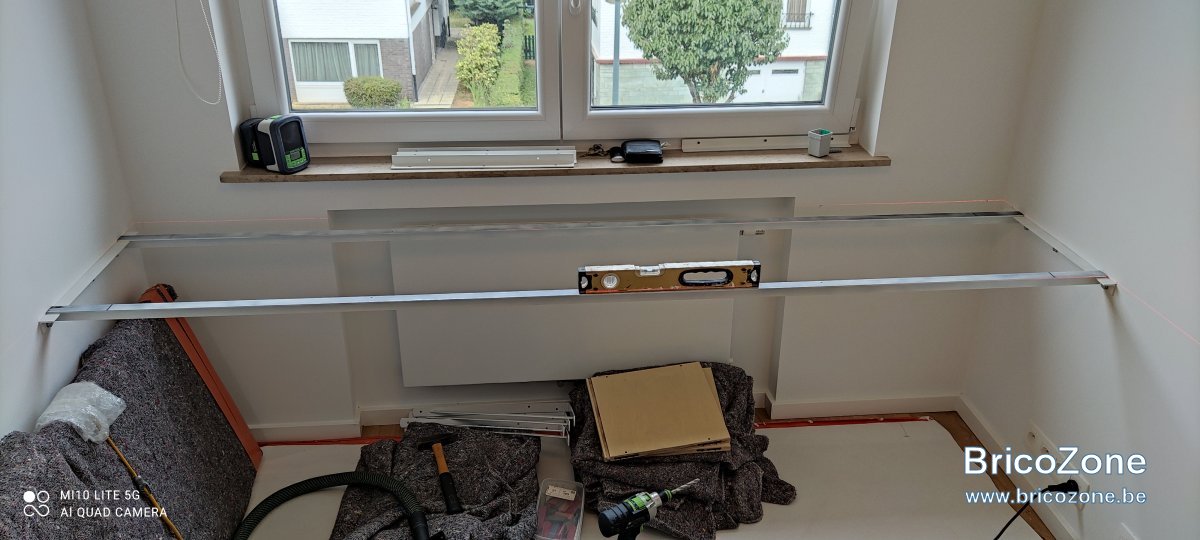

Ensuite, assemblage de mon système de cornières et de T métalliques

Et quelques photo une fois terminé

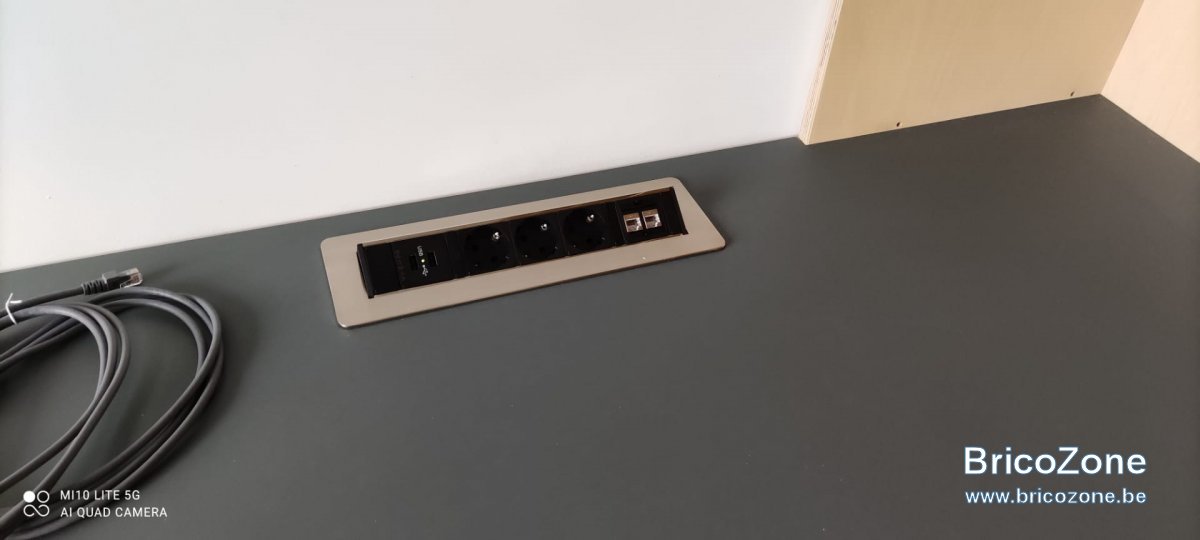

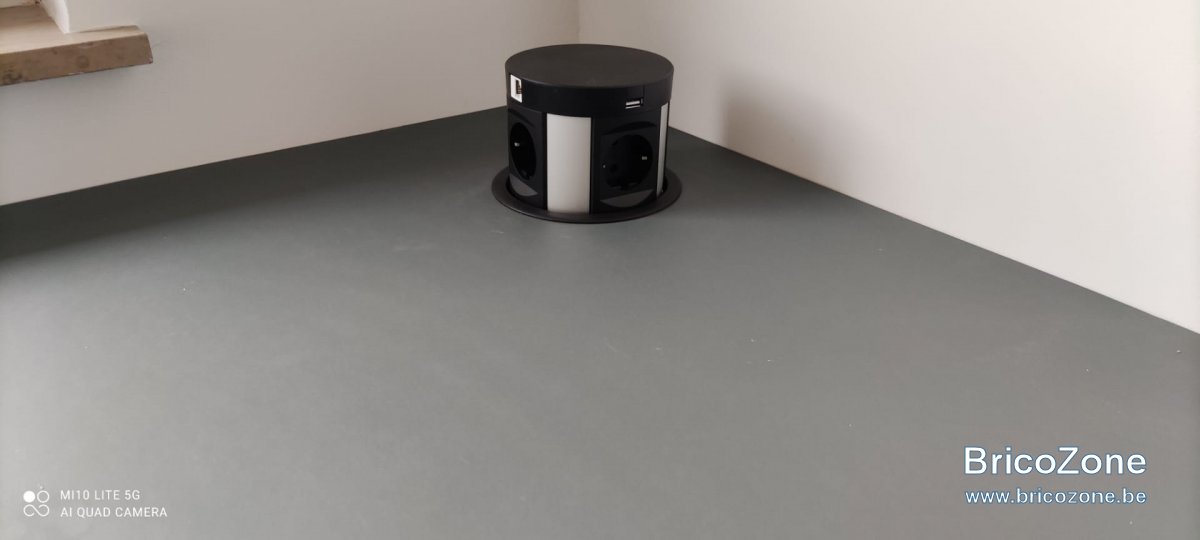

Intégration de bloc de prise (avec réseau et USB)

Je dois encore :
- Poser une plinthe au dessus du plan de travail, contre le mur, en multiplex bouleau
- un chemin de câbles en dessous de tout le plan de travail



Dernière édition: 31 Août 2020

eljub

• 31 Août 2020

• #2

J'ai d'autres photos sur la réalisation en elle-même si ça intéresse



rabot

• 31 Août 2020

• #3

Beau boulot, Félicitation !!



eljub

• 31 Août 2020

• #4

Merci



eljub

• 31 Août 2020

• #5

Bon, le client veut aussi 2/3 trous avec des passes câbles en plus



dexter236

• 31 Août 2020

• #6

Franchement, tu aurais pu faire des photos de la réalisation. Comment tu as fait ça etc.



karmaarhat

• 31 Août 2020

• #7

Hoo il le fait deja bcp quand c'est pour lui ici un boulot pro donc peux etre pas le meme temps et plus concentré



dexter236

• 31 Août 2020

• #8

karmaarhat a dit:

Hoo il le fait deja bcp quand c'est pour lui ici un boulot pro donc peux etre pas le meme temps et plus concentré

Cliquez pour agrandir...

Je sais très bien mais c'était pour le faire aller !



eljub

• 31 Août 2020

• #9

dexter236 a dit:

Franchement, tu aurais pu faire des photos de la réalisation. Comment tu as fait ça etc.

Cliquez pour agrandir...

c'est ce que je dis au #2, j'ai les photos de la réalisation si ça intéresse



karmaarhat

• 31 Août 2020

• #10

@eljub c'est le bureau avec le farbo



karmaarhat

• 31 Août 2020

• #11

eljub a dit:

c'est ce que je dis au #2, j'ai les photos de la réalisation si ça intéresse

Cliquez pour agrandir...

Comique bien évidemment que cela intéresse



eljub

• 31 Août 2020

• #12

karmaarhat a dit:

@eljub c'est le bureau avec le farbo

Cliquez pour agrandir...

Forbo , oui



karmaarhat

• 31 Août 2020

• #13

Cela donne super bien



eljub

• 31 Août 2020

• #14

Pour la réalisation :

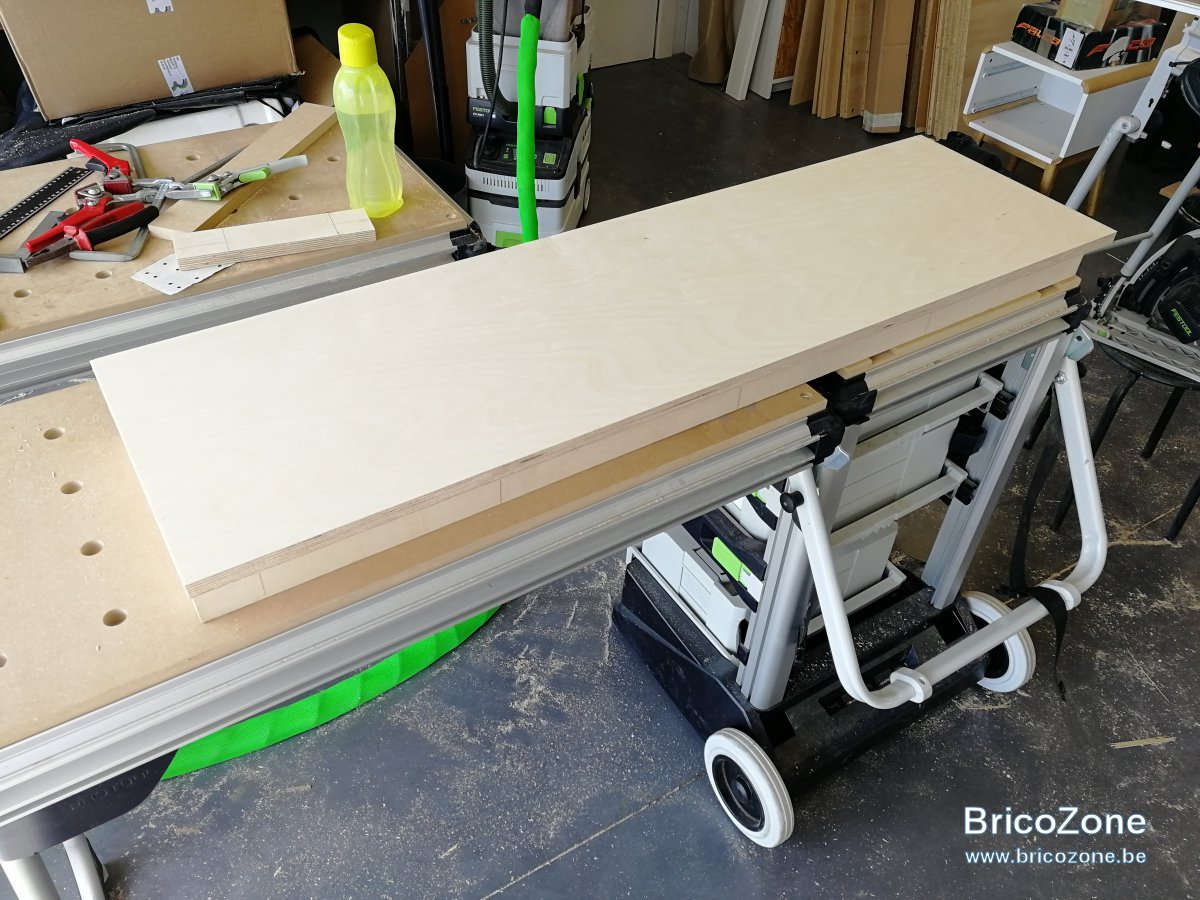

Le socle, j'ai collé sur 3 côtés une plinthe, sur le 4ème côté, le panneau reviendra complètement jusqu'en bas

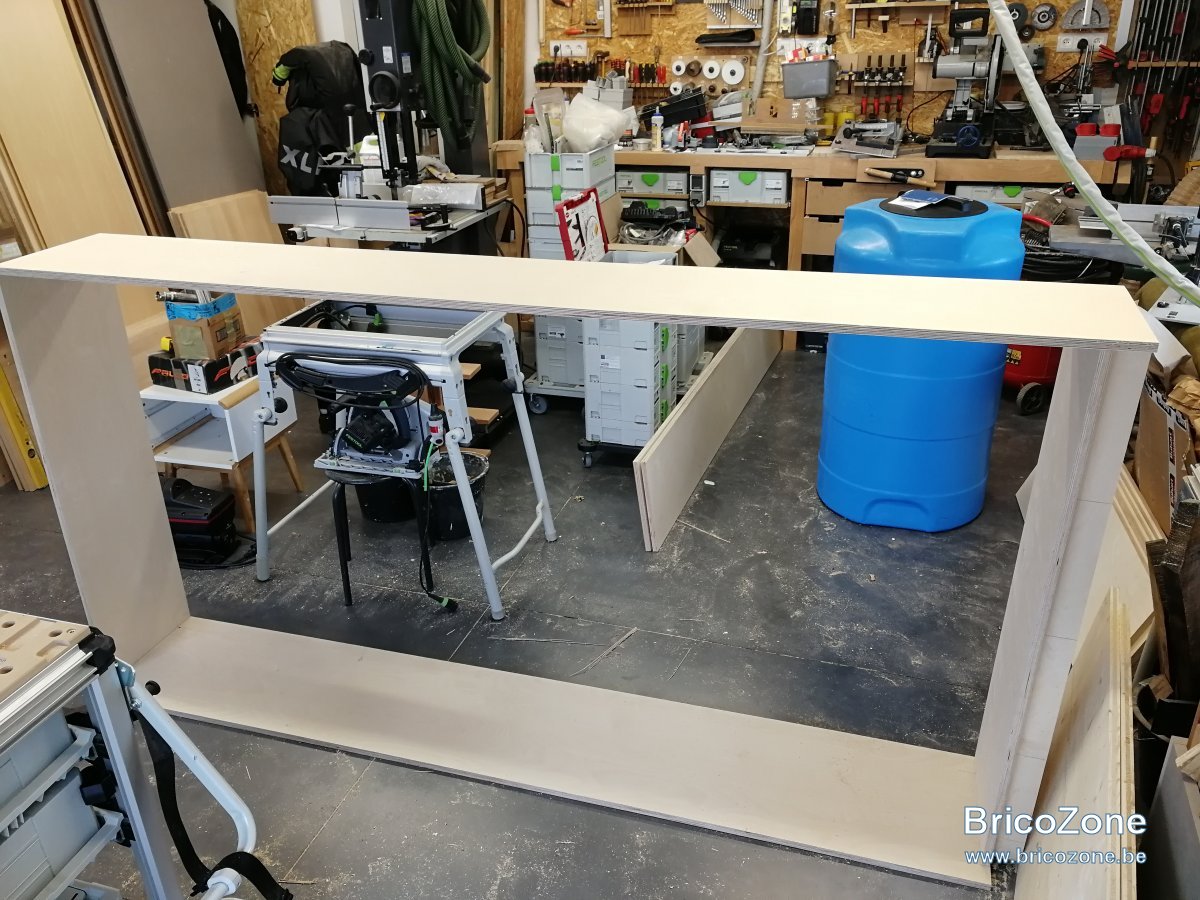

Petit test du contour à blanc

La partie supérieure est mise à 45° et fixée au moyen de clamex

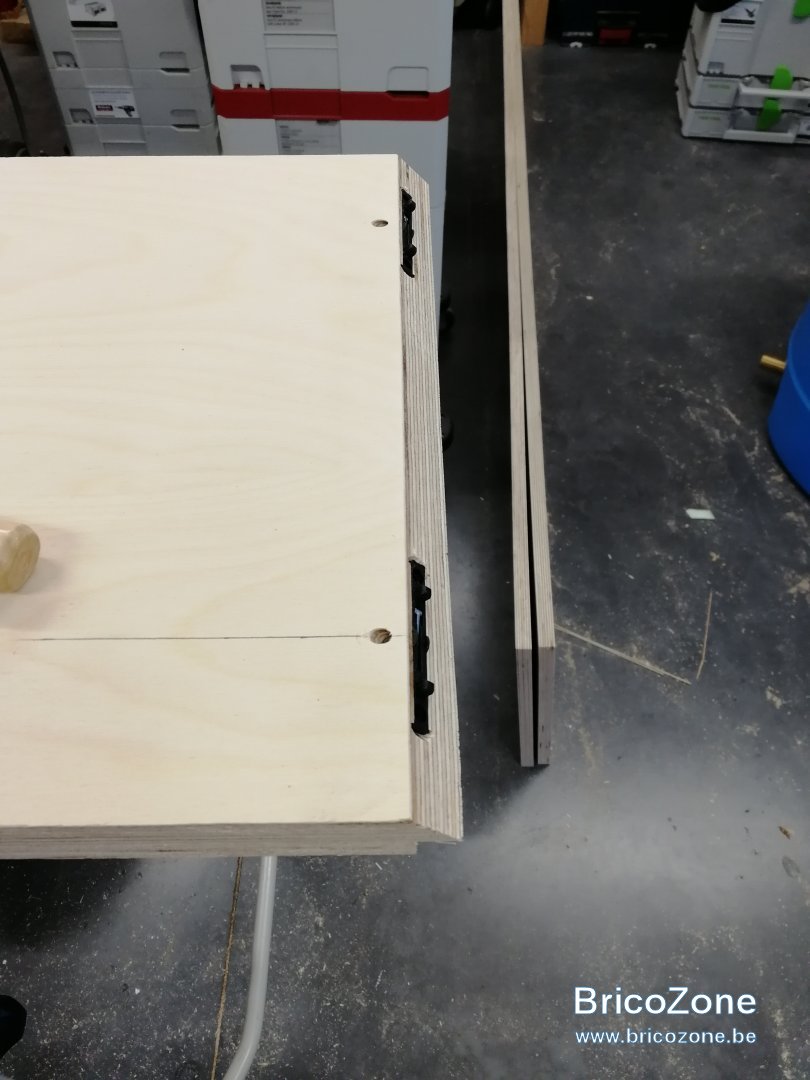

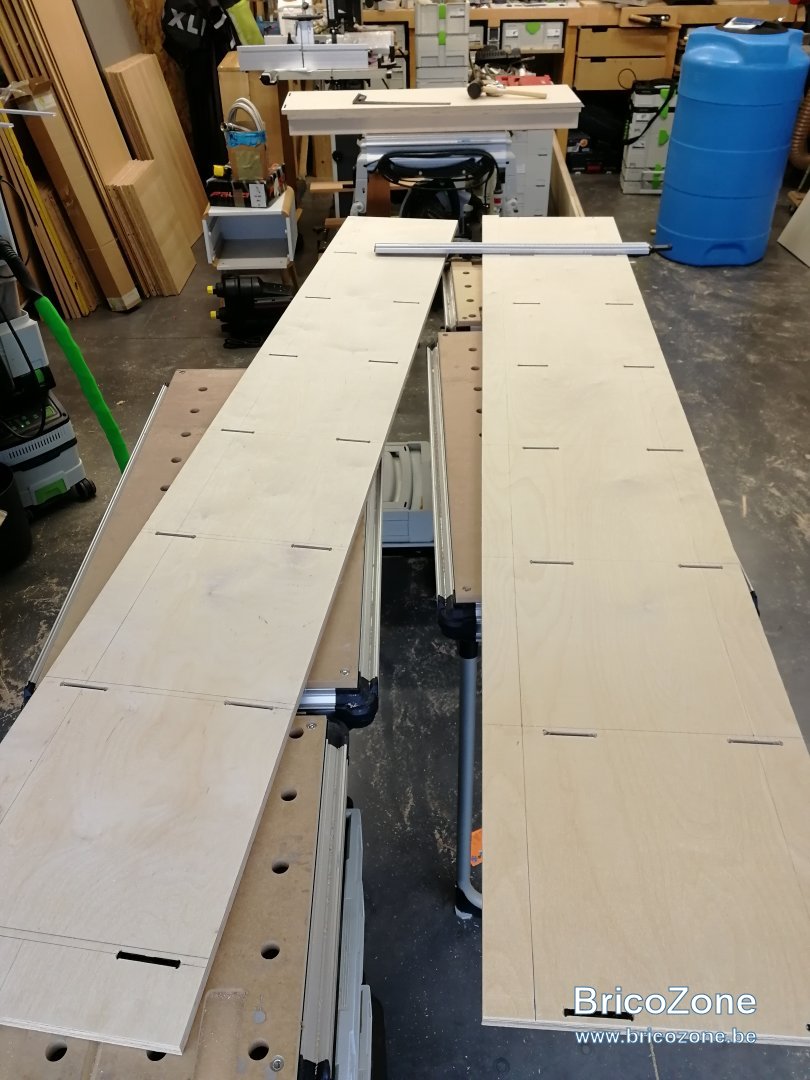

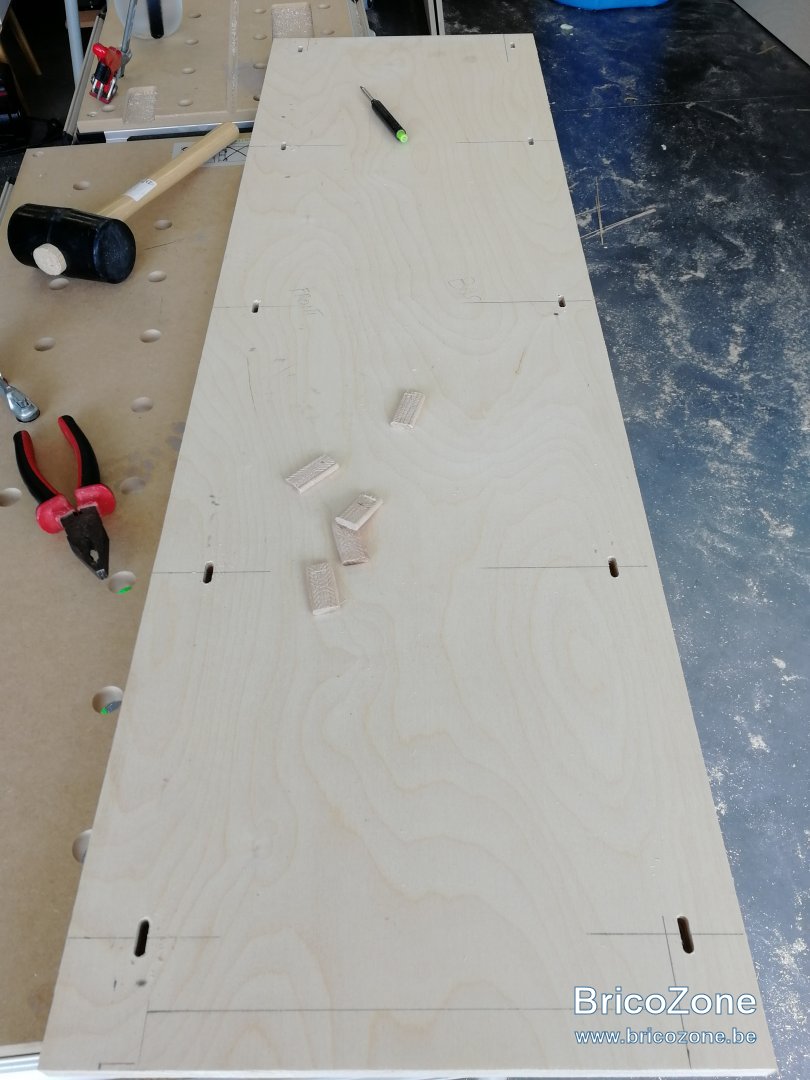

Découpage des clamex dans les panneaux latéraux

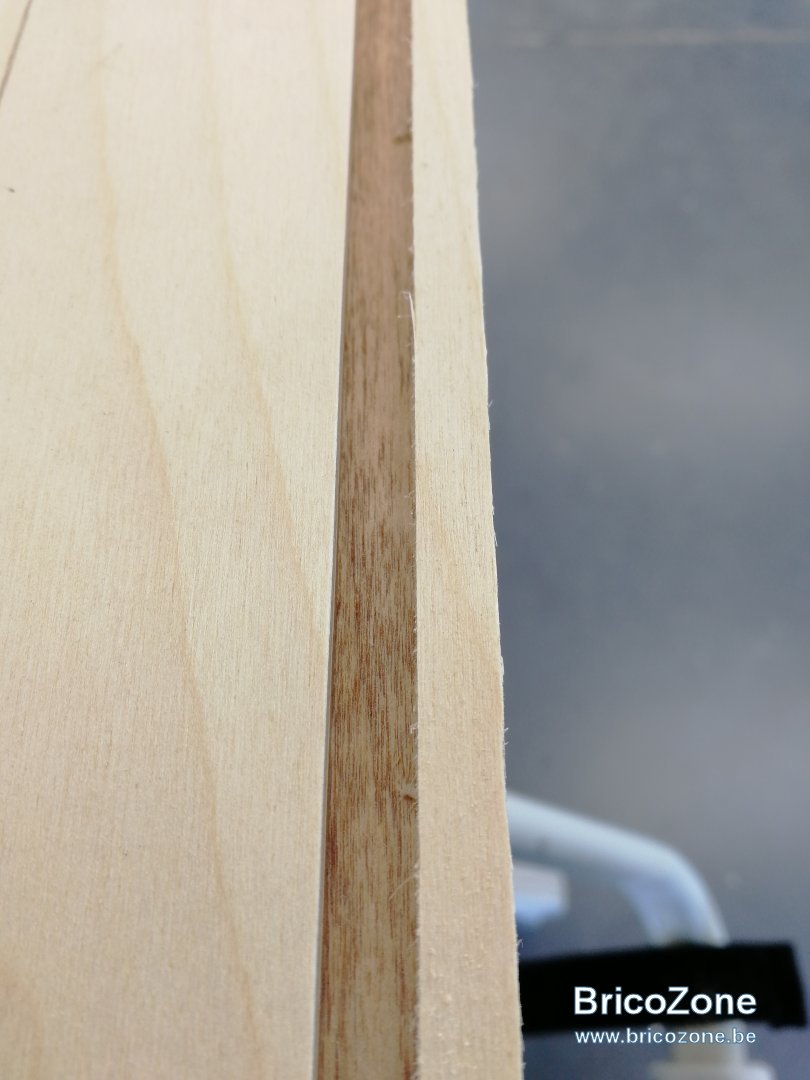

Rainure de 9mm dans le fond pour les panneaux de 8mm

Pour le test à blanc, système D

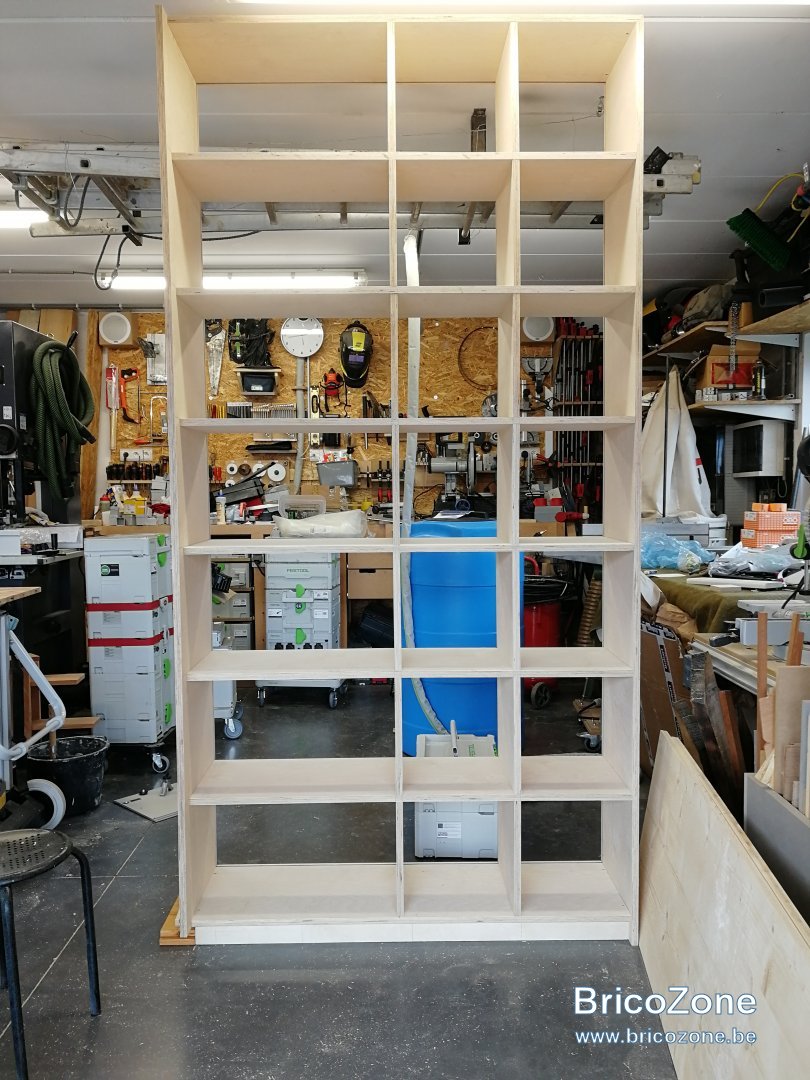

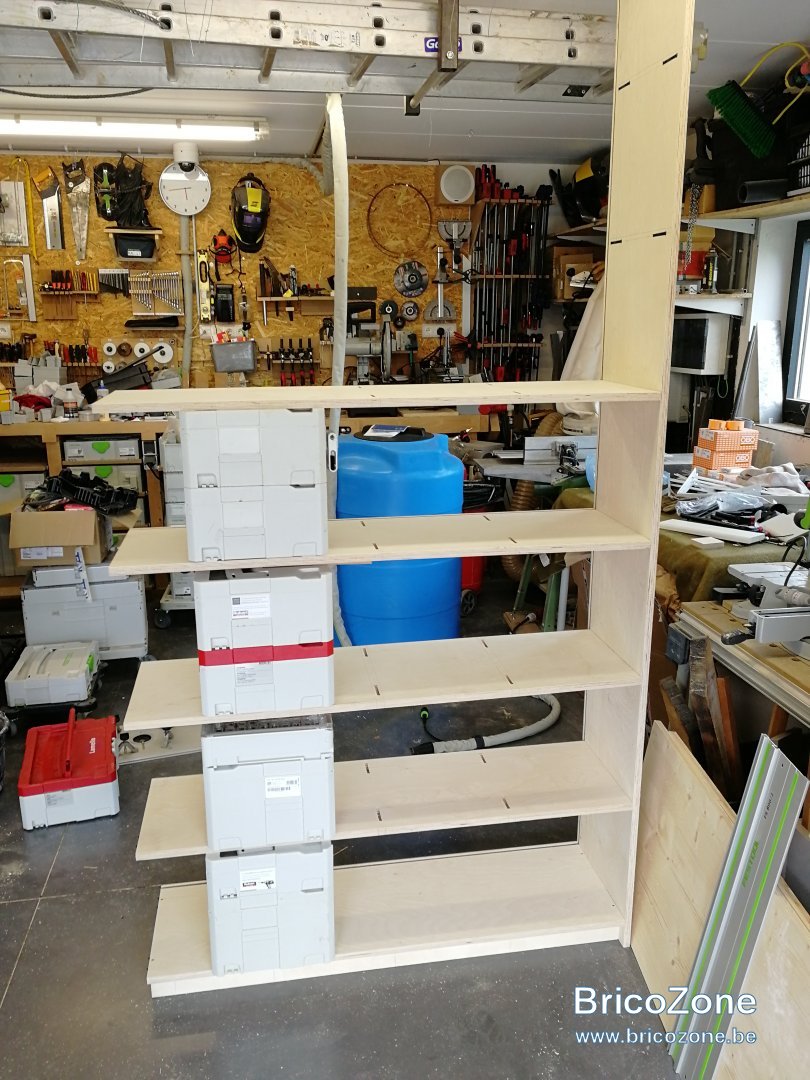

Montage complet à blanc sans le plan de travail

Ensuite, je prévois l'insertion du plant de travail qui fait 38mm d'épaisseur (2 panneaux de triplis épicéa de 19mm)
J'ai choisi de mettre une épaisseur qui repose sur la partie verticale

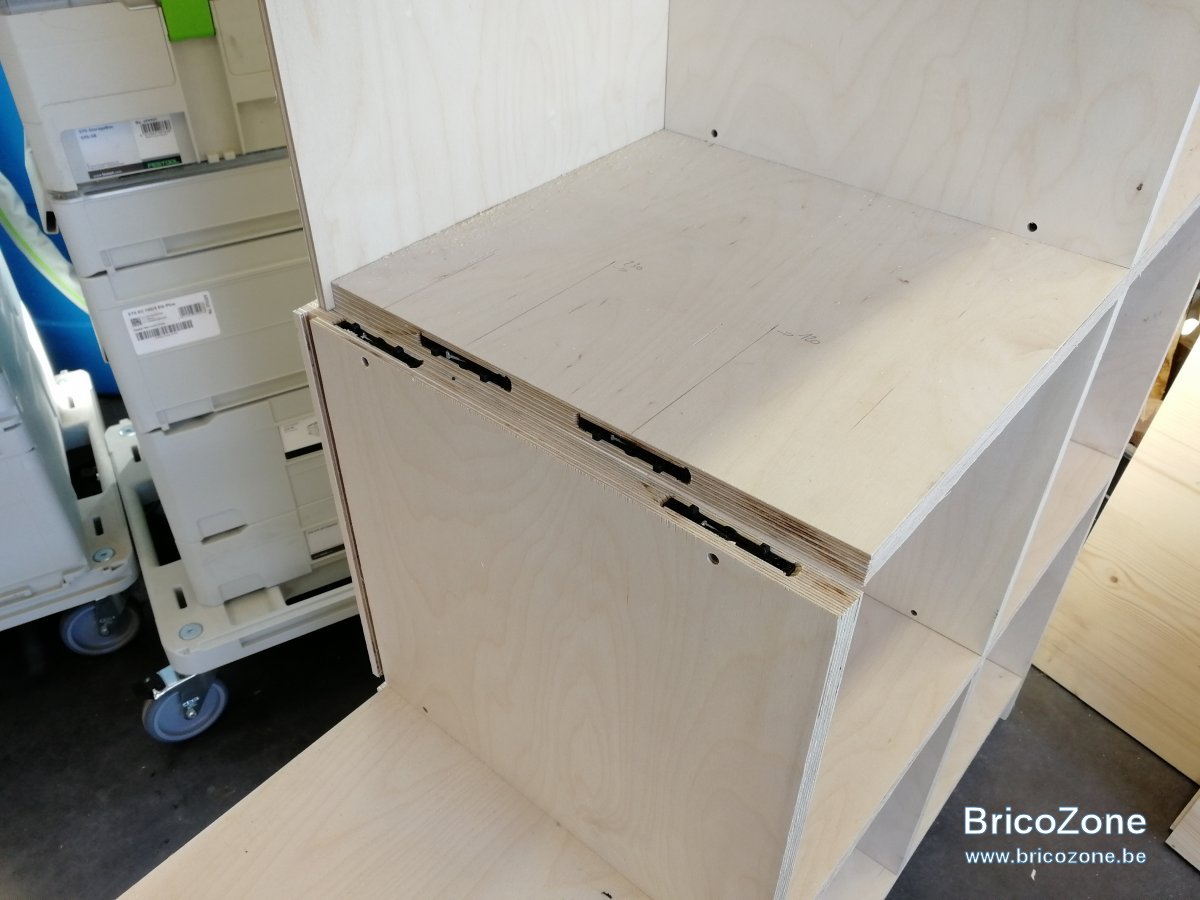

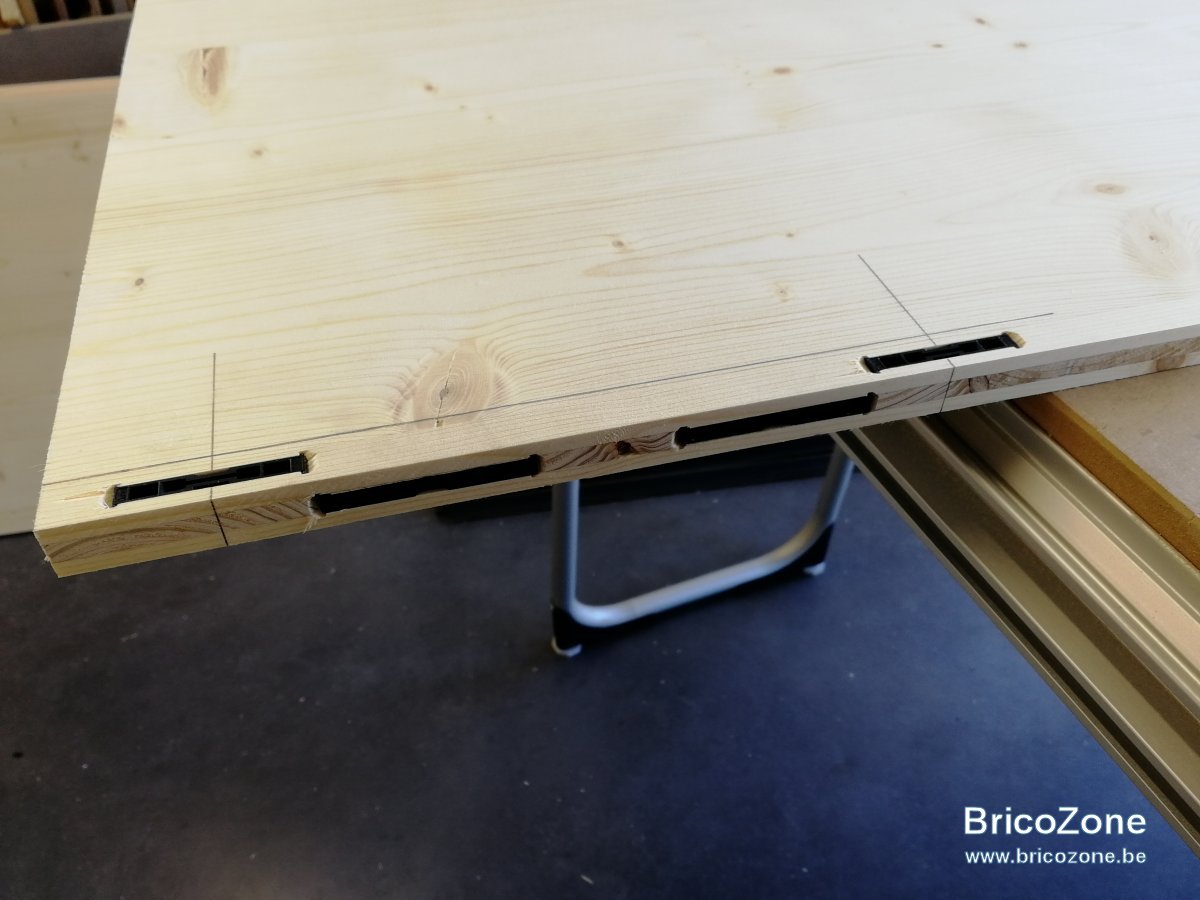

Pas sur la photo mais après, j'ai également mis des clamex à l'horizontal pour le panneau inférieur du plan de travail, il est donc posé sur une tranche + 6 clamex, c'est solide

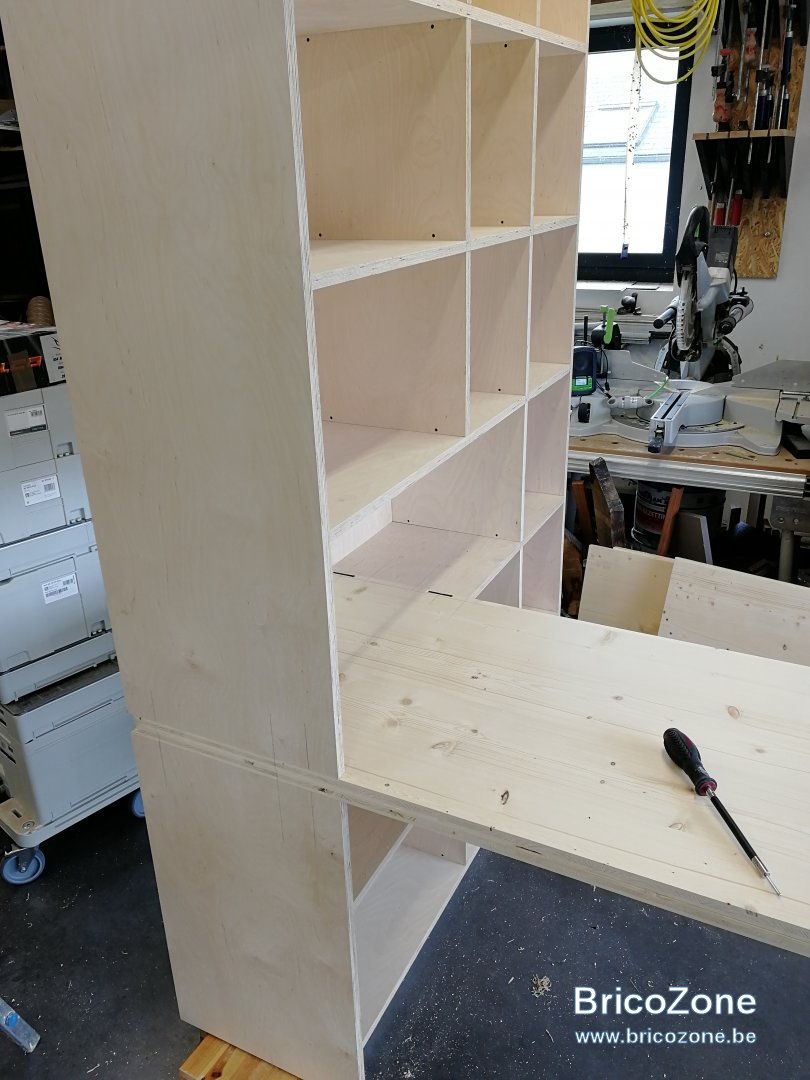

Du côté du plan de travail, partie supérieure

Une fois en place

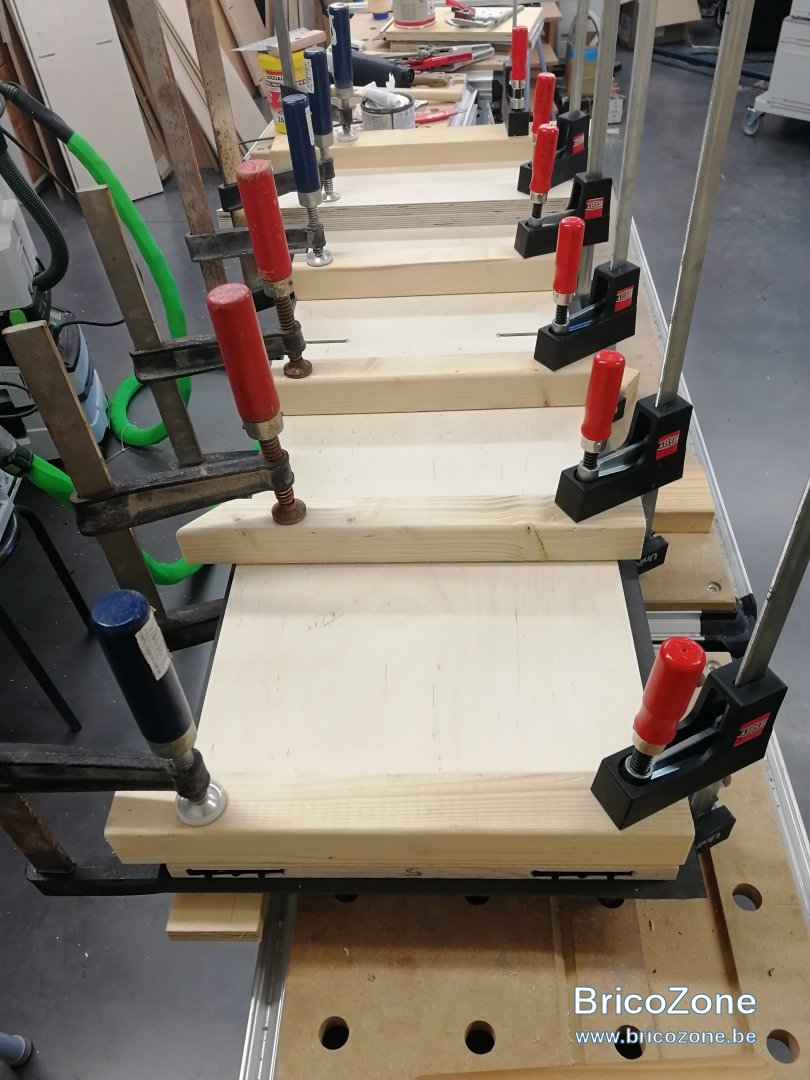

Pour que le chant du plan de travail ne dénote pas, j'ai couper des bandes de 5cm de large de multiplex bouleau que j'ai collé ensemble pour avoir une épaisseur de 36mm (2x18mm)
Donc oui la partie épicéa est 2mm plus épaisse mais cela ne se voit pas

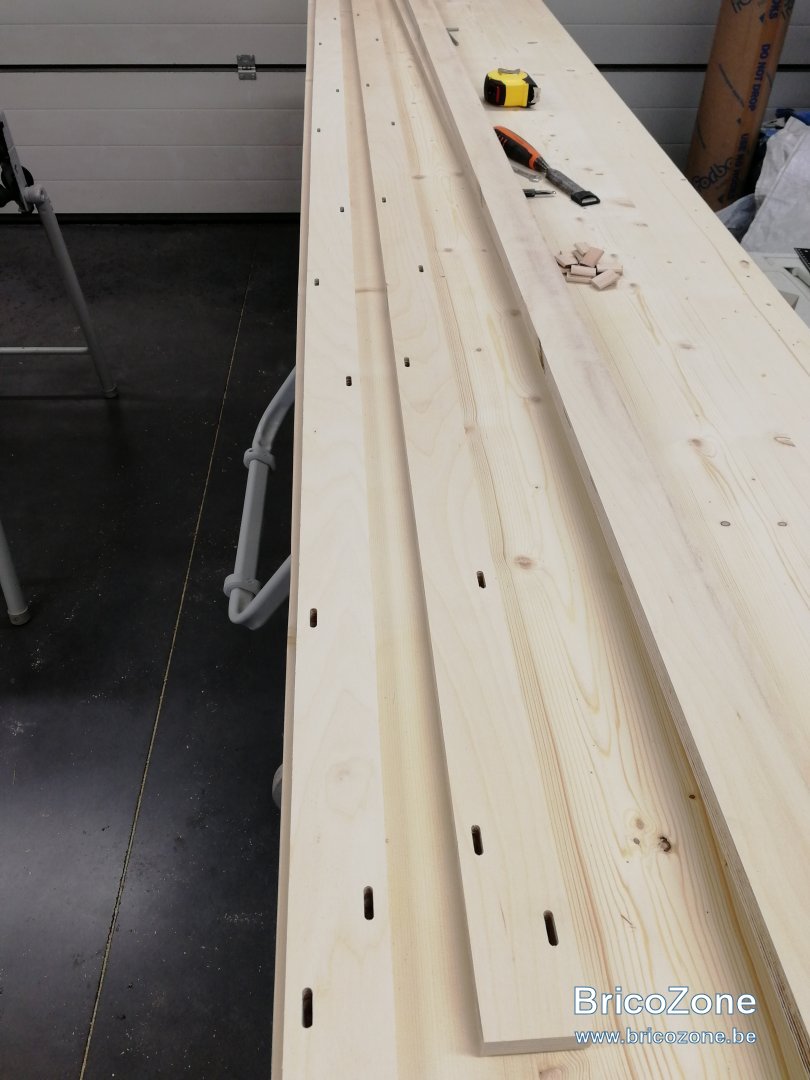

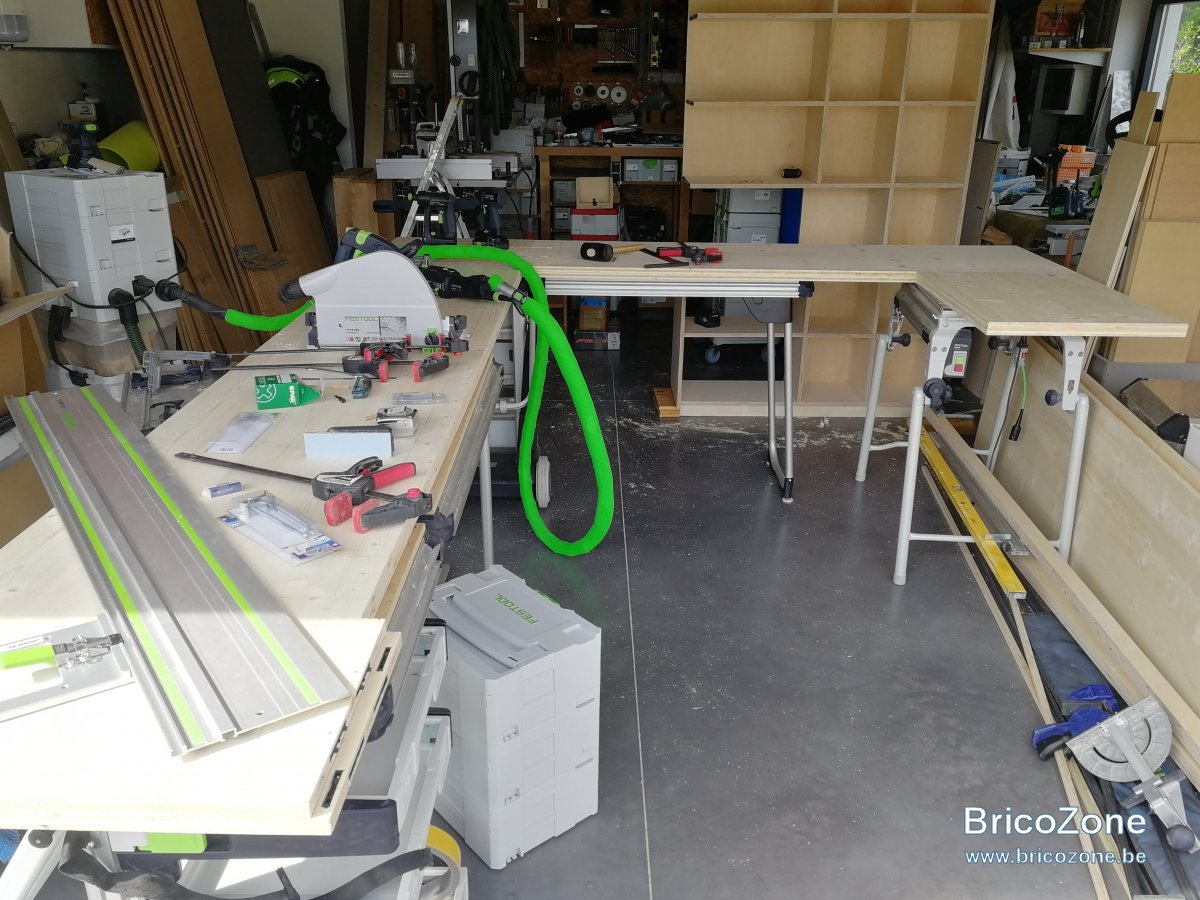

Assemblage à blanc du plan de travail complet (sans la bande de 5cm)

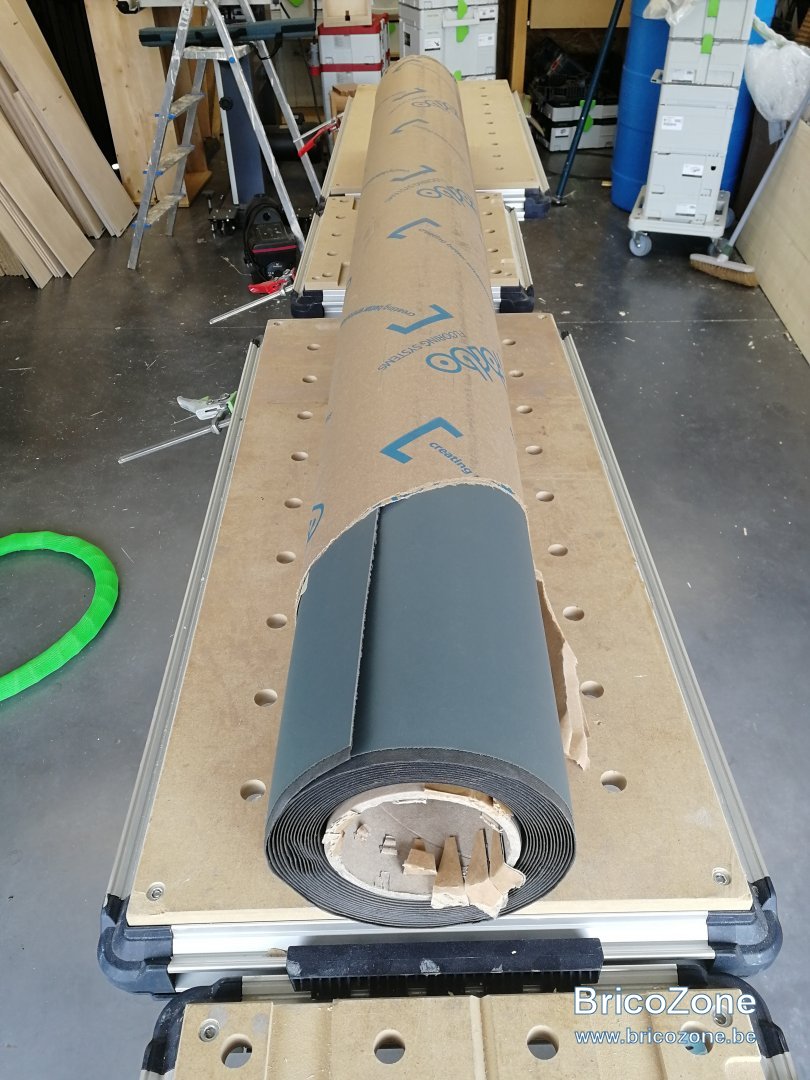

Le forbo reçu du client

Application sur le plan de travail (partie longue de 3m25), ce fut le plus simple au final

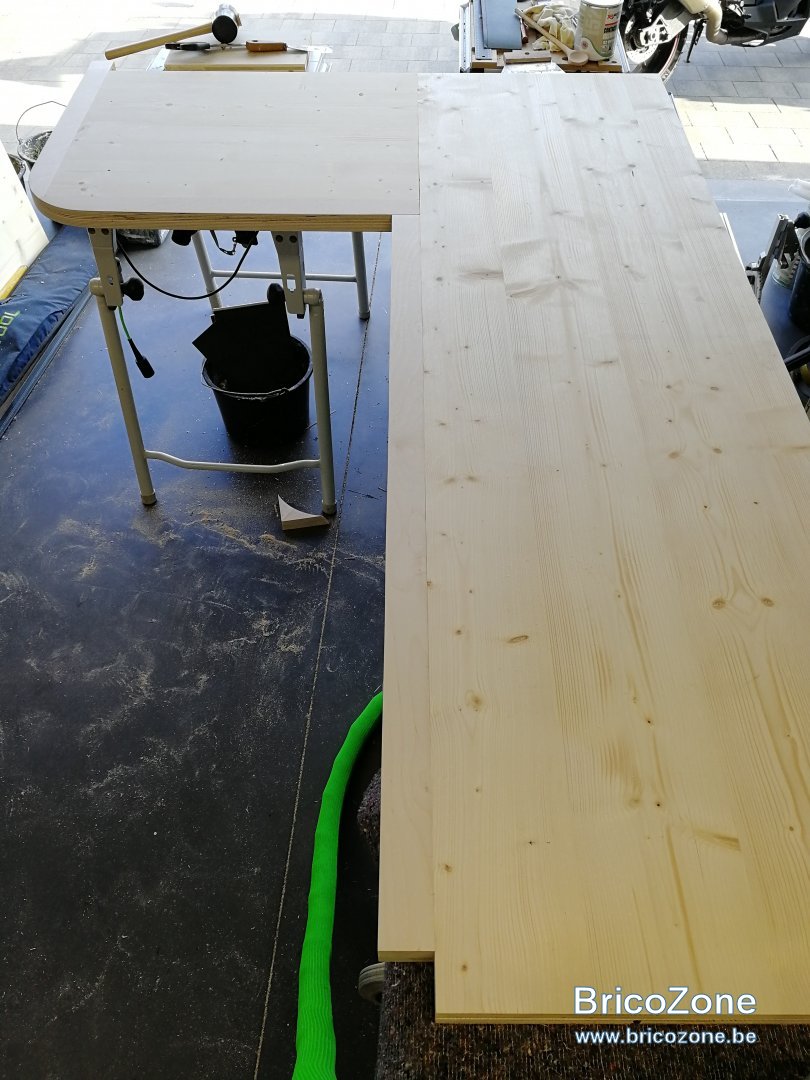

La partie en L du plan de travail avec la bande de 5cm de multiplex bouleau et avec l'arrondi créé (à la demande du client)

Cette partie en L est assemblée avec des dominos et reste un peu fragile sans support, donc pour le transport et avant l'application du Forbo, j'ai renforcé au moyen de 2 tasseaux que j'ai enlevé lors du montage final

Voilà, je n'ai pas d'autres photos intéressante mais le principal est ici



Dernière édition: 31 Août 2020

eljub

• 31 Août 2020

• #15

Vivement l'atelier car franchement ce fut compliqué tant je manquais de place pour faire un meuble de cette taille



dexter236

• 31 Août 2020

• #16

Merci !

Je trouve les clamex très efficaces.



eljub

• 31 Août 2020

• #17

dexter236 a dit:

Merci !

Je trouve les clamex très efficaces.

Cliquez pour agrandir...

Oui et au final, moi qui avait commencé par m'équipé des dominos démontables car j'avais la machine, il n'y a pas de comparaison, les clamex sont nettement supérieur

@neuneu tu vois je ne défends pas tjs Festool



dexter236

• 31 Août 2020

• #18

eljub a dit:

Oui et au final, moi qui avait commencé par m'équipé des dominos démontables car j'avais la machine, il n'y a pas de comparaison, les clamex sont nettement supérieur

@neuneu tu vois je ne défends pas tjs Festool

Cliquez pour agrandir...

Je le vois dans pas mal de vidéos. En effet, si je devais en acheter je prendrais les clamex même si j'ai déjà la DF500.



eljub

• 31 Août 2020

• #19

Le divario est aussi pas mal dans certaines configurations



mikado1

• 31 Août 2020

• #20

Super boulot !
Je vois le pot de Rectavit 152, c'est avec ça que tu as collé le Forbo ?
Pas trop galère avec une colle "liquide" ?
J'utilises souvent la 152, mais j'ai jamais osé coller du stratifier, je pensais qu'il était indispensable d'avoir une colle pulvérisable.
