Réflexion et dimensionnement charpente abri de jardin

  • #241
@Plumy, ce qui est également possible de faire, c'est de placer des muralières sur les pignons qui donneront la pente des pans inclinés, et qui détermineront la forme de la ferme intermédiaire, et de travailler entre les pignons et la ferme avec des sabots pour supporter les pannes. ;)

  • #242
Ca doit être parce que c'est le matin, mais je n'arrive pas à visualiser la forme de la ferme intermédiaire dans l'explication :innocent:

  • #243
Non Plumy, c'est moi qui suis à côté de mes pompes. J'ai pris la ferme de la photo 1 du poste #237 pour un support intermédiaire entre les deux pignons coupant les pannes en deux parties sur la longueur.
Je ne sais pas pourquoi, j'imagine les pignons en maçonnerie et les façades en bois. : unamused:
Il serait intéressant de connaître la longueur du chalet entre pignons. Cela me permettrait de raconter moins de bêtises. :confused:

  • #244
J'ai fait exprès de retirer tous les éléments de toitures (sablières, chevrons, sous-toiture, contre-lattage, liteaux, tuiles,...) et la brique pour y voir plus clair.

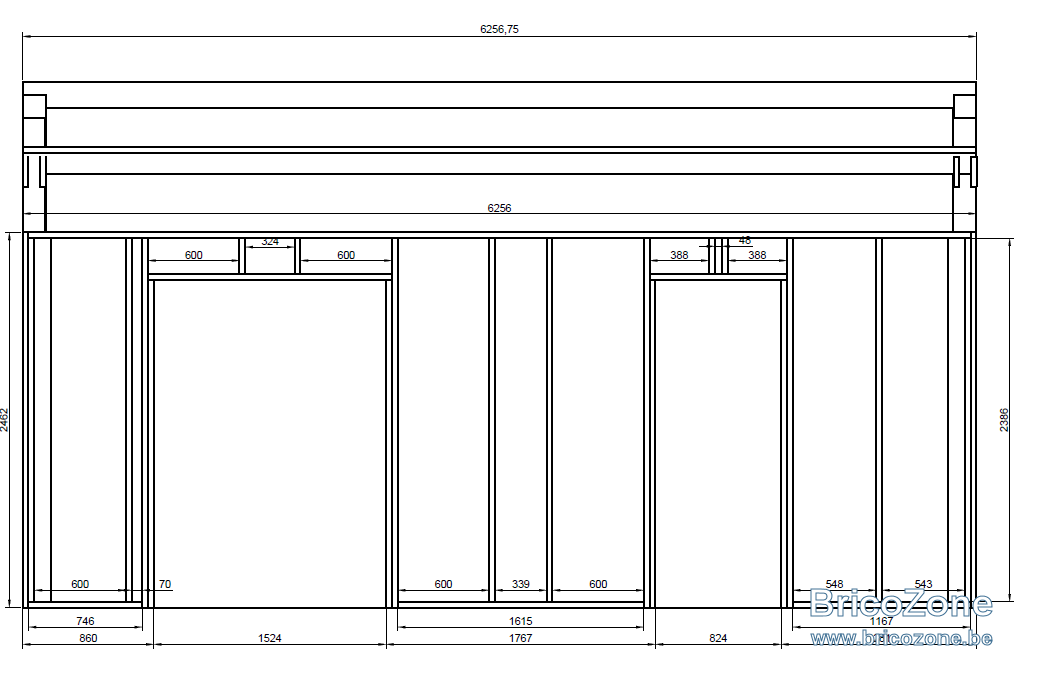

Facade avant avec charpente.PNG

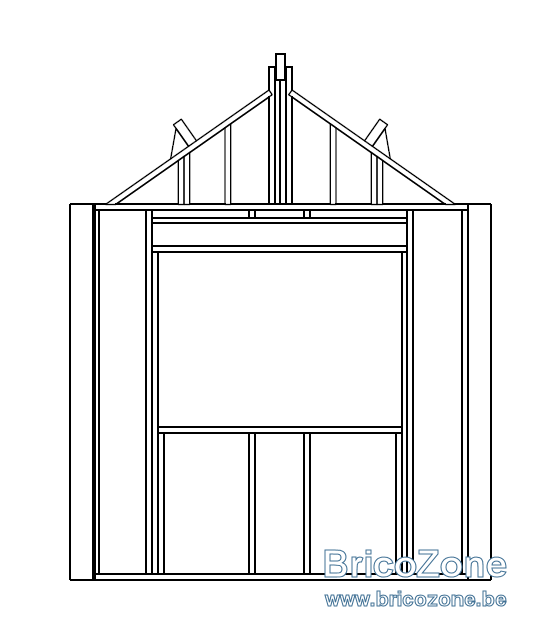

Pignon gauche avec charpente.PNG

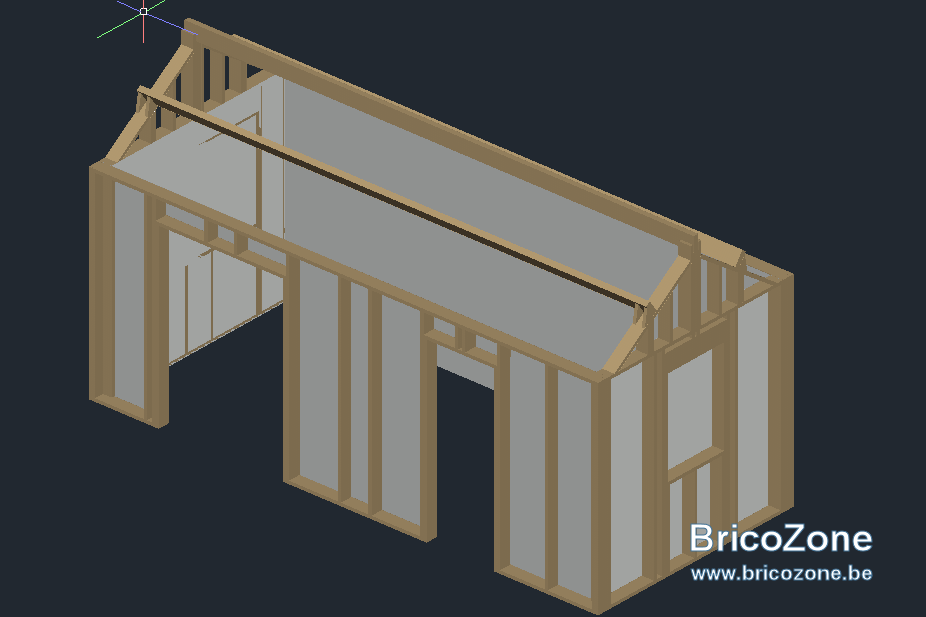

Vue oblique.PNG

  • #245
Ha ouiiiiiiiiiiiiiiiiiiiiii ça fait quand même un petit 6.00 m entre les pignons.

  • #246
@Plumy,

Au départ, il y avait quand même une séparation portante entre une partie droite et une partie gauche.
Cela permettait de réduire la portée des pannes et de leur section (7/18)
Avec une portée de 6.00 m il va falloir augmenter la section. :worried:

  • #247
C'est justement ça que je cherche à faire. N'y a-t-il pas moyen d'avoir une ferme qui permettrait de ne pas cloisonner l'accès et qui viendrait soutenir les pannes ?

Quitte a ce que la séparation entre les deux parties de l'abri soit plus épaisse qu'une simple paroi en chevrons et gyproc. Mais je ne sais pas si avoir un mur de 15cm d'épaisseur changerait quelque chose ?

  • #248
Plumy a dit:
C'est justement ça que je cherche à faire. N'y a-t-il pas moyen d'avoir une ferme qui permettrait de ne pas cloisonner l'accès et qui viendrait soutenir les pannes ?

Quitte a ce que la séparation entre les deux parties de l'abri soit plus épaisse qu'une simple paroi en chevrons et gyproc. Mais je ne sais pas si avoir un mur de 15cm d'épaisseur changerait quelque chose ?
Cliquez pour agrandir...

Oui cela est possible, il suffit de prévoir les supports verticaux dans les murs de façades.
En fait il faudrait créer un portique. :grinning:

  • #249
Avec un élément de jonction à la faîte alors ?

  • #250
Plumy a dit:
Avec un élément de jonction à la faîte alors ?
Cliquez pour agrandir...
Non. Avec un appuis intermédiaire les pannes ventrières et faîtière pourraient être des 7/18 en une pièce de 6.00 m

  • #252
Reste à trouver un appui intermédiaire qui me laisse suffisamment d'espace pour passer des choses à stocker

  • #253
Je suppose que des contreventement perpendiculaires aux pignons ne seraient pas suffisants ?

  • #254

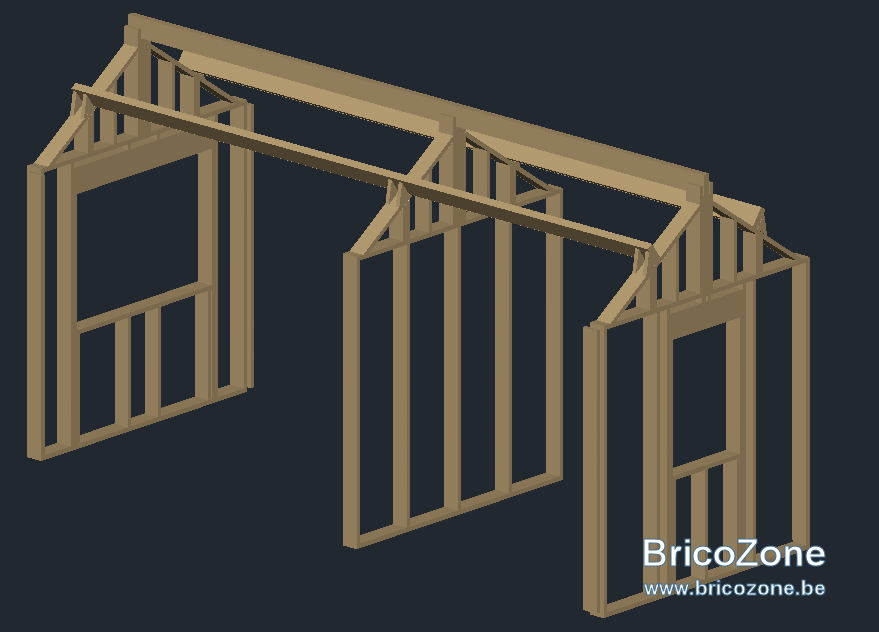

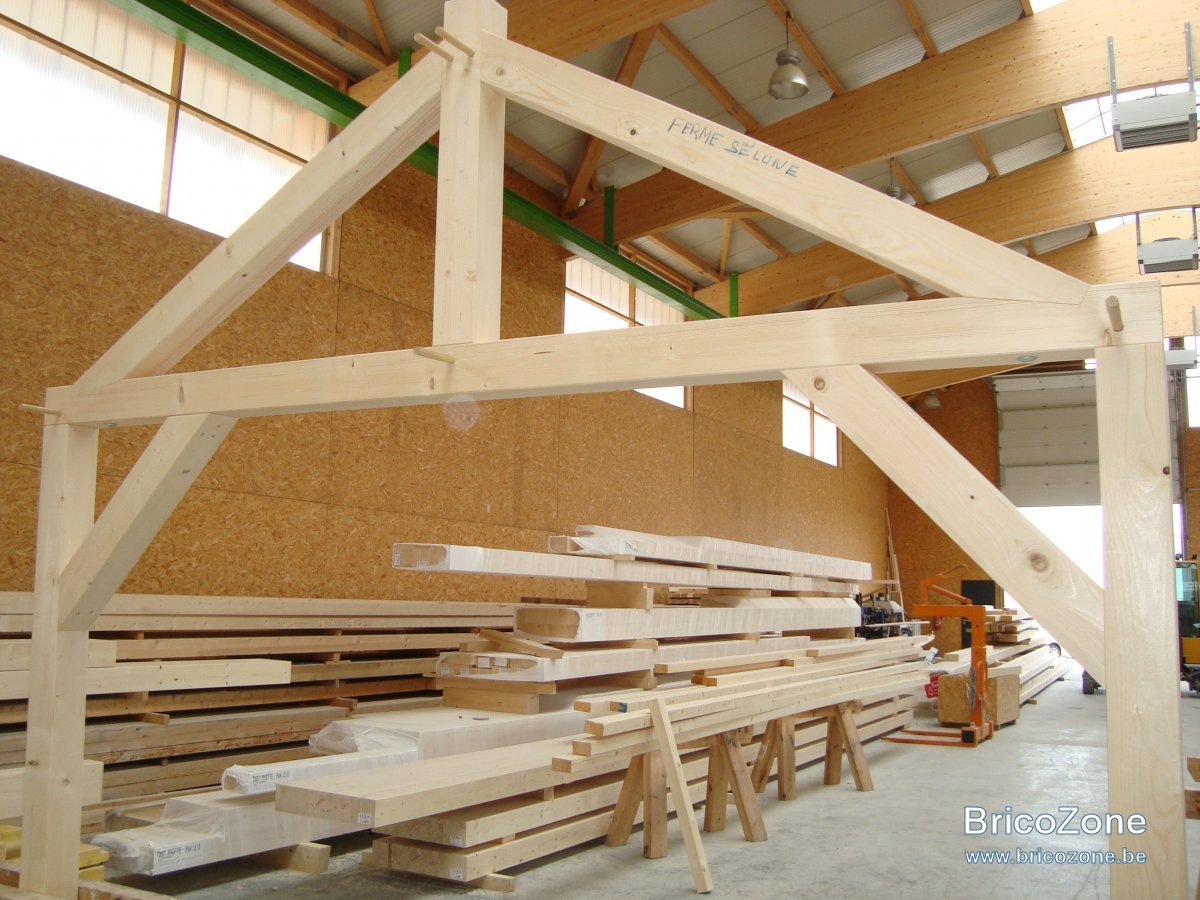

Est-ce que je pourrais faire "bêtement" une ferme comme celle-ci ?

A partir de l'entrait et éventuellement sans les contrefiches du bas ? Sinon je fais carrément comme ça et je fais mon mur en 38x150 alors...

Le but est vraiment d'avoir un maximum d'espace au-dessus de la paroi centrale.


  • #255
Je suis à deux doigts de laisser tomber. De toute façon à part quelques bois ou tuyaux je ne saurais pas y ranger grand chose. Je viens de dessiner l'espace sur un mur (oui je suis un malade :joy:) et franchement ça ne laisse pas rêveur. Même un matelas je ne pourrais pas l'y ranger. Plus pour y mettre des cables ou autres et pour ça y'a pas besoin de forcément beaucoup d'espace pour passer.

Même si avec la possibilité de pouvoir y stocker des panneaux de bois l'envie reste forte et nécessite donc un espace d'au moins une demi largeur...Je me tâte...je ne sais plus :scream:

  • #256
COmment pourrais-je faire pour alléger la ferme intermédiaire ? Ca irait si je retire les deux potelets intermédiaires ?

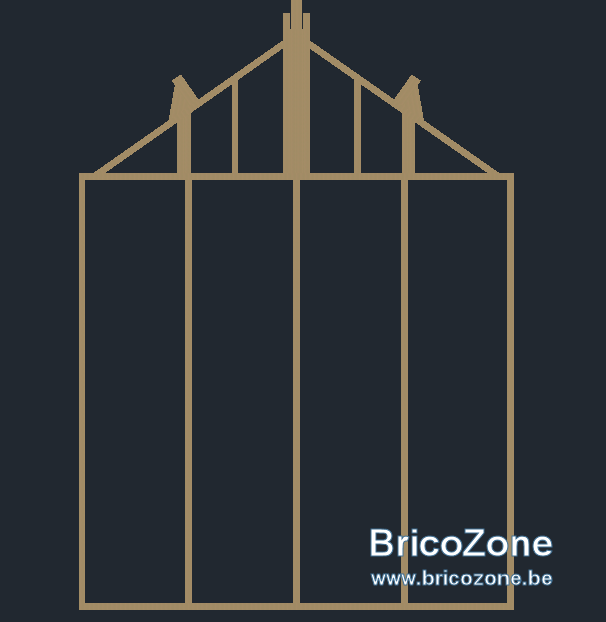

Ferme intermédiaire.PNG

  • #257
Pour la - ou les - fermes intermédiaires, elle devrait reposer sur les deux montants des murs et c'est tout, aucun montant intermédiaire.

  • #258
Donc je garde juste le poinçon et les arbalétriers (+ échantignolles) ?

  • #259
Avec montant sur le mur (renforcement).
