Réflexion et dimensionnement charpente abri de jardin

  • #401

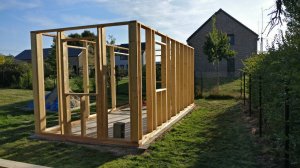

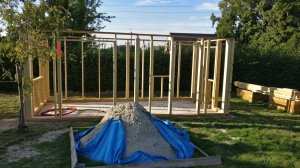

Si vous n'avez pas encore eu l'occasion de voir. La première partie de l'ossature est debout. Il faut encore juste que je remplace les vis par des tiges filetées mais sinon le gros du bas (manque les linteaux) est fait avant le début du contreventement. Mais avant ça je poserai les lisses de chaînages et les fermes.

J'ai rencontré deux soucis pour lesquels ils faut que je trouve une solution :

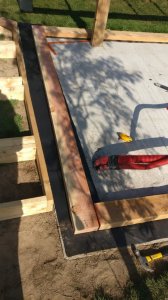

- lorsque j'ai mis mes semelles d'assise bien bien bien d'équerre, je me suis rendu compte que j'avais été un peu laxiste pour l'équerrage du coffrage de la dalle. Du coup, il arrivera que ma brique de parement ne repose pas dessus. Je peux faire quoi pour corriger ça le moment venu ?
- alors que j'avais pourtant bien pris les mesures en finalisant ça ce matin (j'ai fais ça tout a la fin quand tous mes caissons étaient prêts) je me suis rendu compte trop tard (la façade avant était déjà bien bien vissée dans la semelle d'Assise et d'aplomb ainsi d'aque celle d'arrière déjà aussi positionnée) que j'ai du bugguer au moment de placer les poutres qui vont venir soutenir la ferme centrale. En gros je repartais du montant vertical déjà en place et je venais greffer dessus les deux plus courtes. Sauf que malgré les mesures etc j'ai réussi a rater mon coup, les poutres ne sont pas bien en face. Une fois fixé à la semelle d'Assise je n'ai plus accès aux vis de la lisse basse...je reprendrai les mesures pour comprendre comment j'ai pu faire cette erreur-là (montant mis du mauvais côté de la référence à mon avis) et je corrigerai ça en espérant ne pas avoir trop de soucis parce que celles en place auront du mal à bouger...pour fixer les nouvelles je peux utiliser quoi ? Bêtement deux vis dans l'assemblage présent ou une équerre ?

  • #402

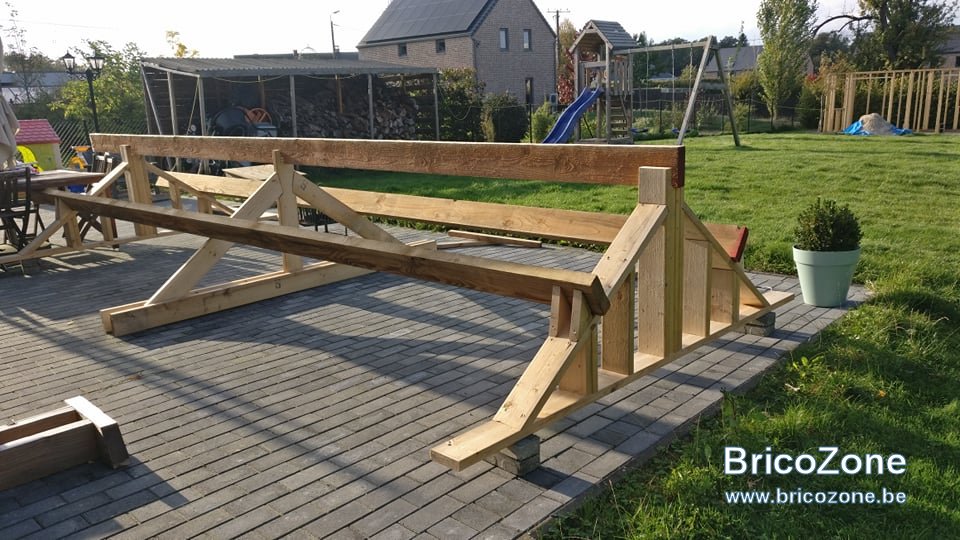

La météo s'annonçant plus clémente cette semaine j'aimerais attaquer le début de la toiture pour espérer avoir l'abri fermé couverte pour fin novembre.

Pour le moment, j'ai utilisé des 5x80 en acier zingué pour l'ensemble de la structure (y compris les fermes de pignon). Il faudrait que je recompte combien il m'en reste (il faut que je termine les linteaux) mais j'aimerais ne pas racheter encore une boite si possible (même si je me rends compte que le bichromaté est au même prix que l'acier zingué...).

Avec quoi est-ce que je peux faire l'assemblage, en quelle quantité, et où ?

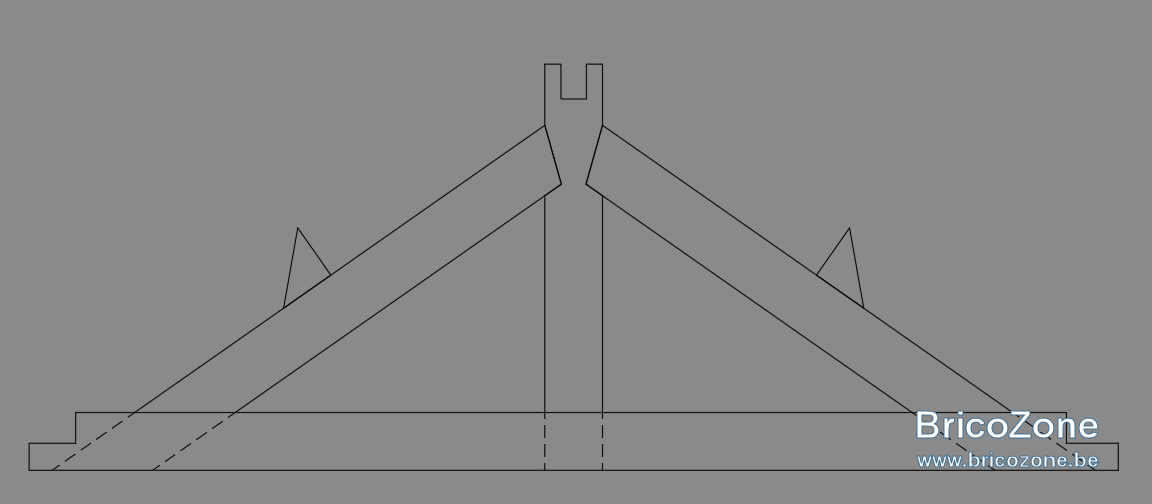

Annotation 2019-10-21 102940.png

  • #403
Personne n'ose se lancer ? :p

  • #404
Plumy a dit:
Personne n'ose se lancer ? :p
Cliquez pour agrandir...
Ah si je vais devoir y passer, l'année prochaine je pense ! , je garde tes photos de coté pour me donné quelque idée :) , Le plus embetant pour moi c'est pour la dalle , car je dois tout passé part la maison, je n'ai pas de passage :sob:

  • #405
Plumy a dit:
Personne n'ose se lancer ? :p
Cliquez pour agrandir...
Je réfléchis de mon coté, du coup je me dis que j'ai trois options :
  • Gros tourillon en bois : 1 à chaque intersection avec l'entrait
  • Tige filetée : 1 à chaque intersection avec l'entrait avec écrou et rondelle
  • Vis : Entre 2 et 3 vis à chaque intersection avec l'entrait de chaque coté. Le mieux serait encore d'en mettre 5, mais ca en ferait 30 au total et j'ai l'impression que ce serait du gaspillage
Les tiges filetées je ne risque de pas devoir les resserrer de temps en temps ?

  • #406
tige filetée avec écrou nylstop.

  • #407
Plumy a dit:
Je réfléchis de mon coté, du coup je me dis que j'ai trois options :
  • Gros tourillon en bois : 1 à chaque intersection avec l'entrait
  • Tige filetée : 1 à chaque intersection avec l'entrait avec écrou et rondelle
  • Vis : Entre 2 et 3 vis à chaque intersection avec l'entrait de chaque coté. Le mieux serait encore d'en mettre 5, mais ca en ferait 30 au total et j'ai l'impression que ce serait du gaspillage
Les tiges filetées je ne risque de pas devoir les resserrer de temps en temps ?
Cliquez pour agrandir...

Pour la facilité je mettrai des vis. Achète une boîte. A 31 ans, tu es largement assez jeune pour en avoir encore besoin à l'avenir. J'aime bien la solution tourillon.( très pro )
La tige filetée avec un frein filet ça va aussi mais beaucoup moins esthétique. D'autant que tu as fait une belle charpente. Cela gâcherai l'ensemble, à mon avis.

  • #408
De toute façon au final on ne verra pas, ce sera caché non?

  • #409
Glo a dit:
De toute façon au final on ne verra pas, ce sera caché non?
Cliquez pour agrandir...
Non justement celle-là sera visible. Le plafond sera au niveau des chevrons. Donc les pannes et la ferme centrale seront visibles (sauf si je change d'avis) mais la ferme centrale devrait être visible.

Je me suis pas mal documenté hier, et la solution avec les vis est la moins pros de toute. Celle avec les tourillons sans doute la plus pro mais aussi celle qui me fait le plus peur à mettre en œuvre (niveau complexité). Pour la tige filetée ce serait clairement un choix esthétique voulu.

Pour les vis, de fait, j'en aurai d'office besoin, je vais faire une annexe en ossature bois aussi. C'était juste pour m'éviter de devoir faire un passage magasin. J'ai compté le nombre de vis qu'il me faut pour finir mes linteaux de fenêtre, en fonction de ce qu'il me reste je devrai de toute façon repasser au magasin (ou commander en ligne peu importe) donc cet argument-là pourrait tomber à l'eau

  • #410
Glo a dit:
tige filetée avec écrou nylstop.
Cliquez pour agrandir...
J'avais déjà acheté des écrous inox mais sans nylstop. Quand je vois le prix du frein filet, c'est vraiment abusé. Y'a pas une autre astuce genre mettre du gaffer sur le filet ?

  • #411
Quand je vois tes capacités à réaliser proprement ta structure, j'ai vraiment du mal à comprendre que forer pour poser un tourillon te fasses peur. Il existent en des 6-8-10-12-18-20 mm de Ø et en longueur de ± 100-200 cm.et tu colles les chevilles et parties de bois en contact avec soit colle bois ou polyurétane, le tout sous presses.

  • #413
Patdec a dit:
Quand je vois tes capacités à réaliser proprement ta structure, j'ai vraiment du mal à comprendre que forer pour poser un tourillon te fasses peur. Il existent en des 6-8-10-12-18-20 mm de Ø et en longueur de ± 100-200 cm.et tu colles les chevilles et parties de bois en contact avec soit colle bois ou polyurétane, le tout sous presses.
Cliquez pour agrandir...
Je dis ça parce que quand j'ai fait la balance à bascule des enfants, j'ai pas été foutu de forer droit pour passer les gros tourillons des poignées...Mais j'avou que j'ai fait ça en vitesse parce que j'étais en retard sur le projet et que je n'ai pas pris soin de faire en sorte d'être droit. J'aurais du utiliser des cales et une équerre pour être sur d'aller droit mais je l'ai fait alors que le madrier était déjà sur la structure. En l'air c'est moins facile. Je vais essayer de voir la longueur de tourillon qu'il me reste. Si je peux faire avec peut-être que je tente, sinon j'éviterai des frais supplémentaires à mon avis.

eljub a dit:
avec toi c'est un pléonasme ;)
Cliquez pour agrandir...
Pour sûr. Tout dépendra de ce que je verrai en live par rapport à l'idée que j'ai en-tête :p

  • #414

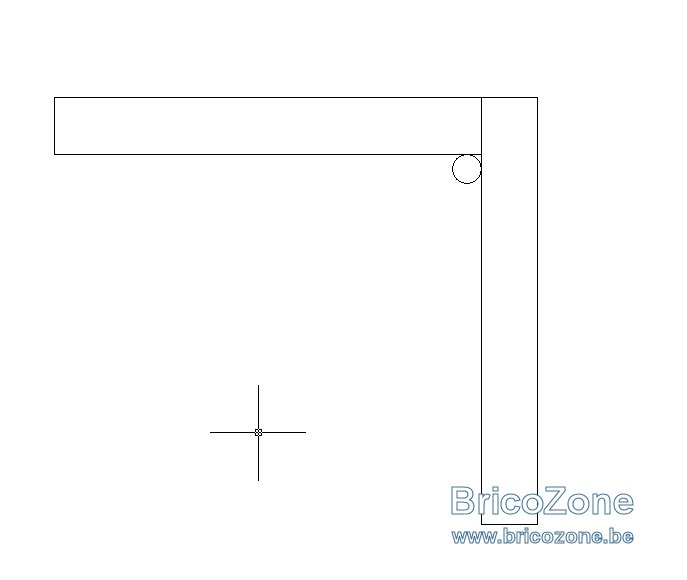

Si pas de colonne de perçage, tu te fais une équerre de 7/10 cm de haut.
Tu la fixe avec une presse et tu peux forer droit.

Capture 667 23-10-2019.jpg

  • #416
Bon, il me reste 56 vis et il m'en faudra minimum 101 pour les linteaux. Donc je vais devoir racheter des vis, mais la solution vis ne me plait quand même pas trop.

Pour les tiges filetées, je viens de voir une vidéo qui disais que du filetage dans du bois c'était pas terrible et qu'il fallait mettre un fourreau pour la partie dans le bois. Du pvc ça convient ou vaut mieux du métallique ?

  • #417
Ou alors des boulons pour bois en inox de la bonne longueur:

  • #418
Justement je n'en ai pas trouvé à la bonne longueur et les prix étaient complètement affolants pour les longueurs (trop courtes) disponibles

  • #419
Avec tous les meubles entreposés dans mon garage pour le moment j'ai énormément de mal de mettre la main sur ce que je veux. Et je ne sais pas où se trouve ma chute de tourillon, par contre c’est pas forcément ça qui coûte cher : 2€/ML en 18mm.

Mais par contre, si le tourillon maintiendra l'arbalétrier avec l'entrait dans le même plan en l’empêchant de "tomber" ca ne serrera pas l'ensemble. Même avec de la colle à bois ça me tracasse. Je crois que ça marche avec un tenon mortaise, mais pas avec un assemblage moisé. Donc je vais finalement éliminer ça de l'équation, et je pense toujours que je vais partir vers l'assemblage avec la tige filetée même si ça me prendra plus de temps qu'avec des vis...

  • #420
En charpente, on n'utilise pas des "tourillons" mais des chevilles légèrement coniques qui sont "coincées" en force dans les pièces à assembler.
Mais, effectivement, pour les moises, il semble qu'il faille utiliser des boulons ou autre assemblage métallique.
