Réflexion et dimensionnement charpente abri de jardin

Plumy

• 20 Août 2019

• #361

Réponse parfaite, merci



Plumy

• 25 Août 2019

• #362

J'ai commencé hier. J'ai 2-3 questions.

Comment fixer les deux traverses horizontales qui bordent les fenêtres ? Par le haut ? Par le côté ? En biais ? Je me faisais la réflexion par rapport au sens de la force exercée. En sachant que celle du bas si je fais par le côté je dois traverser 2 montants avant d'y arriver et mes vis ne sont pas assez longues.

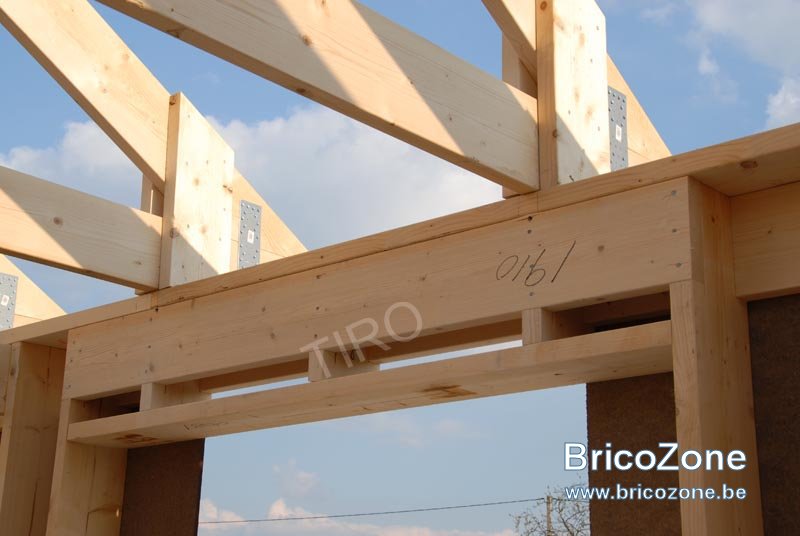

Pour le linteau, j'avais prévu ça. Il me reste 210mm. Mes madriers font 38x140. Je garde comme ça où est-ce qu'il y a moyen d'optimiser pour faire moins compliqué ? Donc la traverse de la fenêtre, une planche sur la tranche (une de chaque côté avec isolant au milieu), une deuxième traverse et des "calles" pour compléter



Louga

• 26 Août 2019

• #363

Tu vas maçonner aux briques de parement pour finir ?



Plumy

• 26 Août 2019

• #364

Oui, je garde l'idée mais peut-être avec un mix bardage cèdre entre les deux portes par exemple. Parce que je vais faire des transformations à mon bâti principal et ça pourrait donner un beau rappel du matériaux d'élévation que je vais utiliser pour la transformation.



Plumy

• 26 Août 2019

• #365

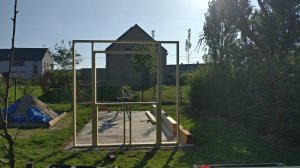

J'ai fait des photos pour étayer le post 362.

Pour le moment j'avais dessiné ça comme ça :

Je ne pourrais pas simplifier ça comme ça ? J'ai quand même un doute avec la descente de charge si je le fais comme ça :


Dans tous les cas, je crois que je devrai assembler le linteau avant de le mettre dans son logement et ensuite de l'y fixer. Parce que sinon je n'aurai pas accès pour tout visser

PS : je ne sais plus si je l'ai déjà dit mais je n'ai pas remonté la fenêtre pour faire en sorte que le linteau colle à la lisse haute parce que sinon il y aurait eu une trop grosse différence d'alignement avec le haut des portes (7cm)



Plumy

• 26 Août 2019

• #366

Sinon éventuellement, pour me permettre de retoucher facilement si je dois faire un réglage pour le châssis, je pourrais peut-être inverser le linteau ? En faisant un truc comme ça



Plumy

• 26 Août 2019

• #367

Je continue mon monologue, mais je sais que les réponses vont arriver.

Je me rends compte que j'ai prévu ma baie sur base des dimensions hors tout de mes châssis, mais je n'ai pas rajouté de jour (5mm). Du coup le problème c'est qu'en cas de dilatation du bois ça risque de poser problème. De même que je ne pourrai pas poser de compribande... Vaut mieux que j'essaie de changer ça, ou je laisse comme ça et je fais plus attention pour les autres façade ?



A

A.L.

• 26 Août 2019

• #368

Pour les 5 mm de "jour", le soucis, c'est que le châssis ne rentrera peut-être pas dans la baie.
Ça risque de coincer.
Perso, j'ai laissé un centimètre quitte à mettre des cales pour bloquer le châssis.



Louga

• 26 Août 2019

• #369

Plumy a dit:

J'ai commencé hier. J'ai 2-3 questions.

Comment fixer les deux traverses horizontales qui bordent les fenêtres ? Par le haut ? Par le côté ? En biais ? Je me faisais la réflexion par rapport au sens de la force exercée. En sachant que celle du bas si je fais par le côté je dois traverser 2 montants avant d'y arriver et mes vis ne sont pas assez longues.
Voir la pièce jointe 48837

Cliquez pour agrandir...

Selon moi, intuitivement :
Commencer par le haut pour être sûr que la traverse pose correctement sur son support vertical.
Rien de plus illogique que des chaînages repris par le côté et qui en réalité sont suspendus quelques millimètres au-dessus de leurs supports.
Puis par le côté pour reprendre le tout.

Prends des vis plus longues.

Plumy a dit:

Je continue mon monologue, mais je sais que les réponses vont arriver.

Je me rends compte que j'ai prévu ma baie sur base des dimensions hors tout de mes châssis, mais je n'ai pas rajouté de jour (5mm). Du coup le problème c'est qu'en cas de dilatation du bois ça risque de poser problème. De même que je ne pourrai pas poser de compribande... Vaut mieux que j'essaie de changer ça, ou je laisse comme ça et je fais plus attention pour les autres façade ?

Cliquez pour agrandir...

Oui, ça va toujours bouger.
Si tu n'as pas encore ton châssis, tu peux toujours le réduire d'autant plutôt que de changer tout.

Tu as noté les métrés de ta commande et le budget quelque part sur une autre post ?



Dernière édition: 26 Août 2019

Plumy

• 26 Août 2019

• #370

Je ne pense pas avoir mis ça sur le forum. Là pour tout le bois (y compris charpente avec même contre-lattage, liteau, sablère etc) d'ossature, la sous-toiture, le contreventement intérieur et extérieur j'en ai eu pour 1700€

Le châssis je l'achète tout fait chez B*ico dépôt. Donc vaut mieux que je rebouge un poil ? Ca me fait quand même enrager parce que c'est un coup à tout foirer alors que pour le moment je suis tip top. En tous cas il faudra que je me décide avant de fixer la lisse basse à la semelle d'assise. Quitte à aller chercher les châssis avant pour tester si ça passe.

Pour les traverses, pour que ça colle aux perpendiculaires y'a pas trop de soucis pour être bien contre. A défaut d'un serre-joint assez grand, avec des sangles ça fait le job. Au final je pense que je vais visser par le flanc. Je ne sais de toute façon pas passer la visseuse sur le dessus.

Reste la question du linteau



Plumy

• 26 Août 2019

• #371

A.L. a dit:

Pour les 5 mm de "jour", le soucis, c'est que le châssis ne rentrera peut-être pas dans la baie.
Ça risque de coincer.
Perso, j'ai laissé un centimètre quitte à mettre des cales pour bloquer le châssis.

Cliquez pour agrandir...

Damned...Le pire c'est que je me suis posé la question en le faisant...

Maintenant je parlais de 5mm sur le contour donc 1cm au total en plus de la dimension hors tout du châssis. Ça te semble bien ?



Dernière édition: 26 Août 2019

A

A.L.

• 26 Août 2019

• #372

Moi, c'est un centimètre tout autour.
J'avais d'abord rien laissé, j'ai testé, ça rentrait pas.
J'ai démonté et remonté plus large.
Sans perte de bois, vu la disposition des pièces de bois.
Par contre, si tu n'as pas encore le châssis, c'est un peu plus compliqué.
Les mesures sont "normalement" "standard", mais je me méfierais.



Plumy

• 27 Août 2019

• #373

Je suis juste en train de me dire (je ne vois pas comment je n'y avais pas pensé hier) que forcément du coup, mes deux traverses seront trop courtes...et c'est justement le côté où j'ai le châssis le plus large...



fradeco

• 27 Août 2019

• #374

@Plumy,

En regardant le poste #362, on ne vois pas la semelle d'assise ? Est-ce normal ?

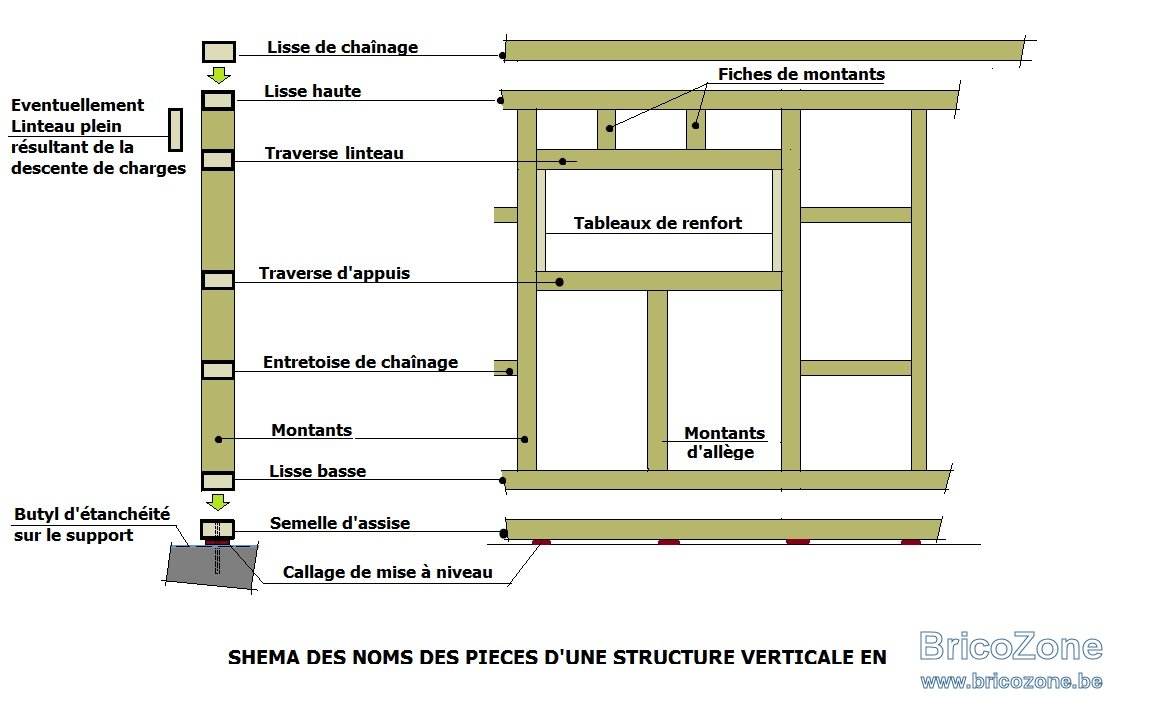

Pour savoir de quoi on parle



Plumy

• 27 Août 2019

• #375

Oui oui je ne l'ai pas encore placée. Ici j'ai juste relevé le pan de mur pour voir ce que ça donnait. Depuis je l'ai à nouveau remis à terre pour ne pas qu'il bascule. Il sera fixé à la semelle d'assise à l'aide de vis à tête disque.

Je me dis clairement qu'il va falloir que je rebouge tout pour avoir quelques mm tout autour pour que ce soit confortable. Mine de rien avec un pare pluie et un pare vapeur on va vite avoir 2-3mm d'épaisseur déjà en plus donc là clairement ça ne passera pas. Par contre 1cm ça me parait beaucoup parce qu'après il faut du bon gros compriband

Mais je vais quand même essayer de m'en tenir à l'expérience de ceux qui sont passé par là...



Plumy

• 27 Août 2019

• #376

Question qui n'est peut-être pas essentielle mais plus existentielle. Pour une raison que j'ignore, sur les pignons, mes lisses viennent encadrer mes montants verticaux.

Sur les façades, je ne sais pas pourquoi j'ai dessiné ça comme ça Il est encore temps que je change, ce ne serait pas mieux ?



fradeco

• 27 Août 2019

• #377

Oui je pense qu'il est préférable que la lisse haute couvre les montants et que ceux-ci reposent sur la lisse basse.



Plumy

• 27 Août 2019

• #378

Okay je fais la petite modif. Je ne comprends pas du tout pourquoi les façades sont différentes des pignons mais bon...Et du coup le deuxième madrier, je le déplace de l'autre côté de celui perpendiculaire pour le rigidifier. Je mets un plan dans le premier message



Plumy

• 27 Août 2019

• #379

Ce qui est ennuyant c'est que du coup je dois isoler par l'extérieur avant de mettre mon pare pluie. Mais j'ai vu faire comme ça ailleurs



Plumy

• 28 Août 2019

• #380

Je suis en train de refaire une nouvelle version de mes façade avant et arrière (je crois que je n'arrêterai pas d’améliorer tant que je n'aurai pas fini l'ouvrage).

Pour le moment je n'avais pas pris en compte que mes plaques d'osb tombent juste au niveau de mes montants, je m'étais fixé sur la largeur des bandes d'isolant. Du coup, il vaut mieux que je compresse mes bandes d'isolant de 600mm à 568mm (pour 32mm je ne pense pas les recouper) ou partir du principe qu'avec les rainures et languettes ce sera de toute façon suffisamment solide sans que ça tombe juste sur les montants ?Sur un maximum de 50cm dans le vide, je n'ai pas l'impression que ça puisse nuir à la rigidité du panneau mais je voulais votre avis.
