Sections de bois pour pergola
- Gros Oeuvre - Toiture, Charpente
- Auteur du sujet Kilouti
- Date de début
- #22
La portée est la longueur à franchir entre les deux appuis.
- #25
Bonjour Fradeco
Je pense aussi construire un pergola cet été
Posée sur une dalle béton, d'une dimension de 6mx4m
Je pensais prendre des poteaux 20x20 j'aurais besoin de vos conseils pour le sommier je souhaiterais une seule pièce de bois au sein des poteaux et non sur les extérieurs ( j’espère me faire comprendre)
Pour les chevrons je pensais mettre des 7x18 mais sans chaînages.
Je souhaiterais aussi que les poteaux soit disposer ainsi poteau 1 portée 300 poteau 2 portée 300 et poteau 3
Des cannisses ou une voile d'ombrage seraient mises en place en été.
Je pense utiliser du chêne
D'avance merci
Je pense aussi construire un pergola cet été
Posée sur une dalle béton, d'une dimension de 6mx4m
Je pensais prendre des poteaux 20x20 j'aurais besoin de vos conseils pour le sommier je souhaiterais une seule pièce de bois au sein des poteaux et non sur les extérieurs ( j’espère me faire comprendre)
Pour les chevrons je pensais mettre des 7x18 mais sans chaînages.
Je souhaiterais aussi que les poteaux soit disposer ainsi poteau 1 portée 300 poteau 2 portée 300 et poteau 3
Des cannisses ou une voile d'ombrage seraient mises en place en été.
Je pense utiliser du chêne
D'avance merci
- #26
Bonjour AFFA56,

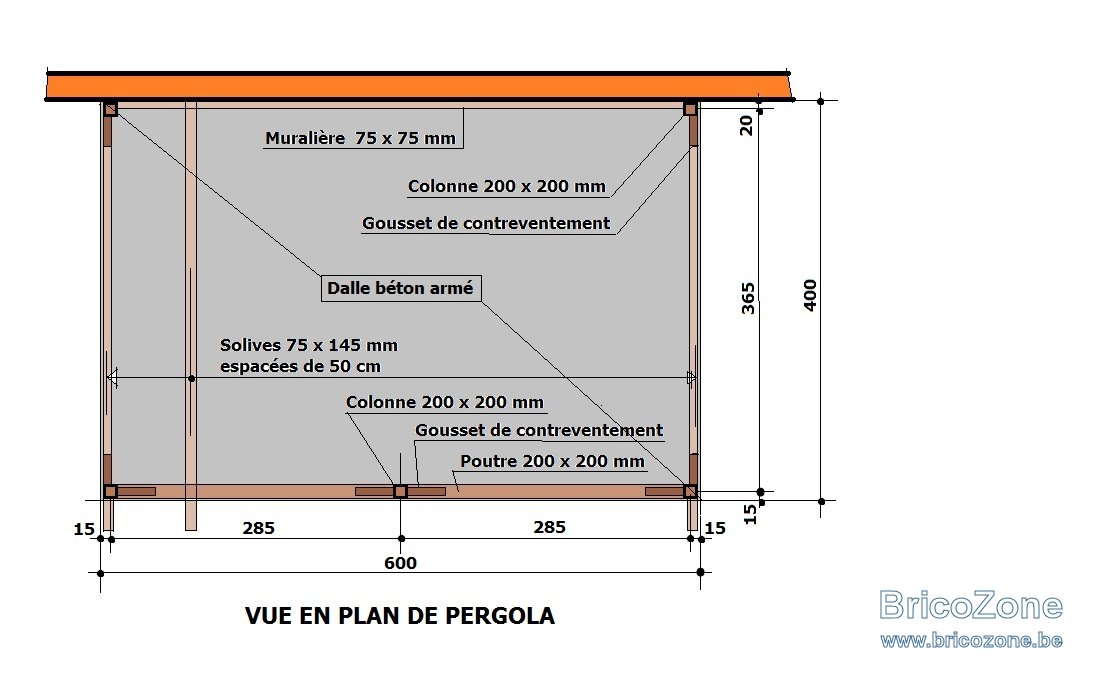

J'ai imaginé une pregola sur la base de votre descriptif.
Les colonnes en chêne 200 x 200 mm munient des goussets de contreventements.
La poutre sommier en chêne de 200 x 200 mm
Pour les solives en chêne ou résineux (C 24) sans chaînage, il faut avoir de l'épaisseur. La section de 75 x 145 mm espacées de 50 cm d'axe en axe est OK.
La muralière 75 x 75 mm sera ancrée chimiquement.

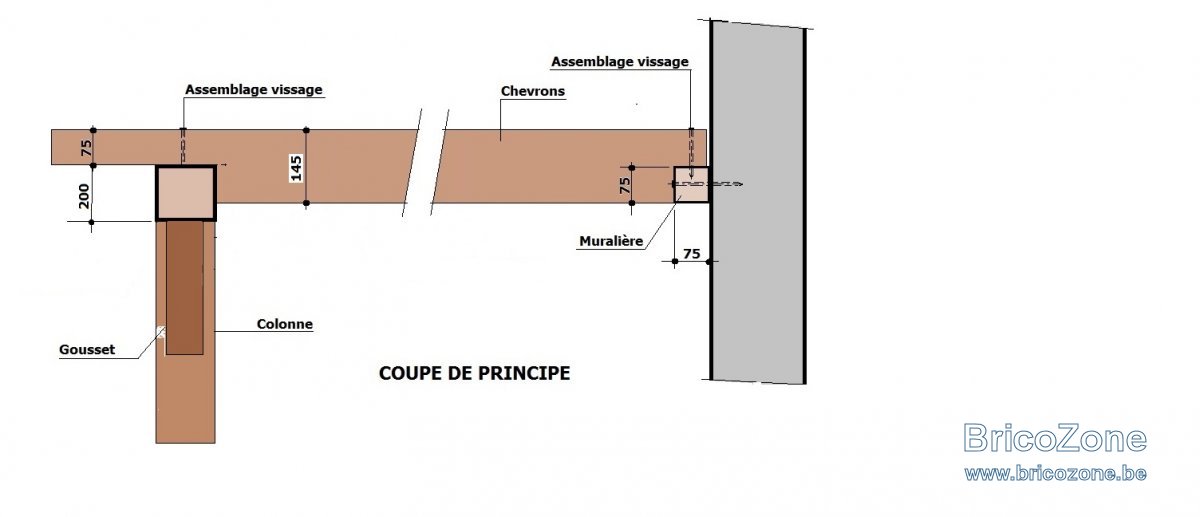

Ci-dessous un petit détail de mise en oeuvre sans prétention.
Bonne réflexion/
J'ai imaginé une pregola sur la base de votre descriptif.
Les colonnes en chêne 200 x 200 mm munient des goussets de contreventements.
La poutre sommier en chêne de 200 x 200 mm
Pour les solives en chêne ou résineux (C 24) sans chaînage, il faut avoir de l'épaisseur. La section de 75 x 145 mm espacées de 50 cm d'axe en axe est OK.
La muralière 75 x 75 mm sera ancrée chimiquement.
Ci-dessous un petit détail de mise en oeuvre sans prétention.
Bonne réflexion/
- #28
Bien vu, il y a une petite erreurs. Contre le mur, c'est la côte de la colonne qui devrait être de 20 cm, et en façade avant, les 15 cm sont le recul par rapport à la face verticale de la dalle en béton armé et l'axe de la colonne. (5 cm + 20/2 = 15 cm)
- #30
Bonjour à tous et surtout à Fradeco qui m'a l'air de donner beaucoup de son temps aux bricoleurs amateurs .
J'envisage également la construction d'une pergola adossée . Ma terrasse fait 700 par 400. La toiture sera en plaque de polycarbonate 16 mm. Je pense mettre 4 poteaux sur la largeur répartis comme suit avec débords (50+150+150+150+150+50). Je vous sollicite pour connaitre la section du bois à utiliser tout en sachant que je suis dans un coin venteux. Je pense mettre des solive tous les 1m puisque les plaques polycarbonate font cette largeur. Je mettrai en place un chainage. De plus, je ne sais pas encore comment faire pour mon sommier. Puis je "pincer" deux chevrons 7x18 en guise de sommier de chaque côté des poteaux et les assembler avec des tiges filetées de part et part ou est-ce mieux de poser sur les poteaux un sommier de même section de les poteaux avec mis en place de goussets???
Merci par avance de m'éclairer
J'envisage également la construction d'une pergola adossée . Ma terrasse fait 700 par 400. La toiture sera en plaque de polycarbonate 16 mm. Je pense mettre 4 poteaux sur la largeur répartis comme suit avec débords (50+150+150+150+150+50). Je vous sollicite pour connaitre la section du bois à utiliser tout en sachant que je suis dans un coin venteux. Je pense mettre des solive tous les 1m puisque les plaques polycarbonate font cette largeur. Je mettrai en place un chainage. De plus, je ne sais pas encore comment faire pour mon sommier. Puis je "pincer" deux chevrons 7x18 en guise de sommier de chaque côté des poteaux et les assembler avec des tiges filetées de part et part ou est-ce mieux de poser sur les poteaux un sommier de même section de les poteaux avec mis en place de goussets???
Merci par avance de m'éclairer
- #32
Bonjour Antho03150,
Je viens de regarder l'ensemble de la structure de votre projet de pergola.
Il en ressort, que pour les colonnes vous pourriez en avoir une de moins à savoir,
(Porte à faux) 0.50 + 2.00 + 2.00 + 2.00 + (Porte à faux ) 0.50
Sur cette base, vous pourriez avoir un sommier en deux pièces assemblées d'une section de 38 x 173 mm et des solives d'une section de 63 x 173 mm espacées de 1.01 m (dilatation oblige) d'axe en axe (voir croquis ci-après)

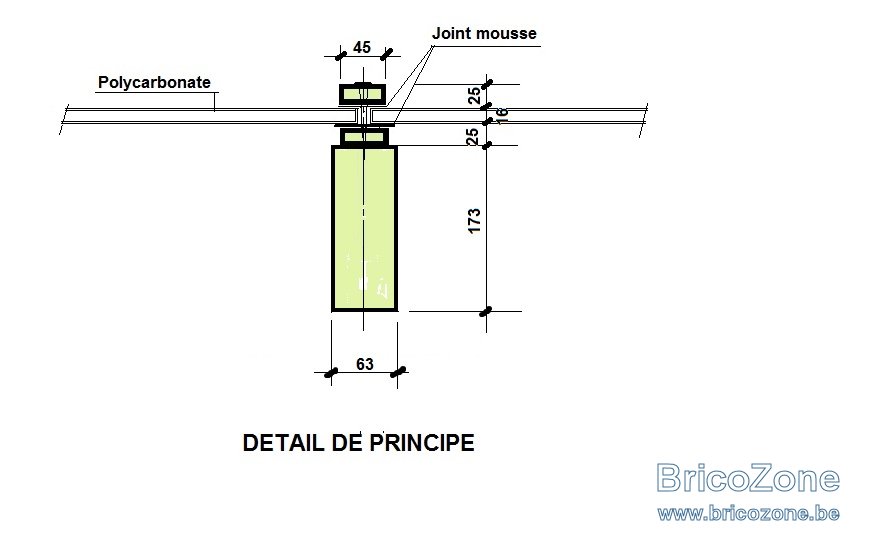

Les solives seraient en appuis sur une muralière de 75 x 75 mm et sur le sommier de 2 x 38 x 173 mm.
Ne pas oublier les goussets de contreventement et la chaînage des solives.
Les pièces seront au minimum de résineux du type SRN ou Epicéa de classe C24 autuclave.
Je viens de regarder l'ensemble de la structure de votre projet de pergola.
Il en ressort, que pour les colonnes vous pourriez en avoir une de moins à savoir,
(Porte à faux) 0.50 + 2.00 + 2.00 + 2.00 + (Porte à faux ) 0.50
Sur cette base, vous pourriez avoir un sommier en deux pièces assemblées d'une section de 38 x 173 mm et des solives d'une section de 63 x 173 mm espacées de 1.01 m (dilatation oblige) d'axe en axe (voir croquis ci-après)
Les solives seraient en appuis sur une muralière de 75 x 75 mm et sur le sommier de 2 x 38 x 173 mm.
Ne pas oublier les goussets de contreventement et la chaînage des solives.
Les pièces seront au minimum de résineux du type SRN ou Epicéa de classe C24 autuclave.
- #33
Ok merci beaucoup Fradeco. Vous ne le précisez pas mais j'imagine que les colones seront en 20x20 ou peut-être 15X15?
Mualière 75x75...Etes-vous sur?
De plus comment assembler les deux pièces du sommier?? L'entraxe entre les solives de 1.01m n'est il pas trop important? Tout le monde parle de 50 d'entraxe mais je suppose que c'est en cas de couverture en tuiles?
Enfin, dernière question qui me turlupine: Ma terrasse étant légérement en pente (écoulement eau oblige), comment vais-je faire pour que mes sabots ou pieds/supports de poteau soient droit et que les poteaux soient ainsi à la verticale?
Mualière 75x75...Etes-vous sur?
De plus comment assembler les deux pièces du sommier?? L'entraxe entre les solives de 1.01m n'est il pas trop important? Tout le monde parle de 50 d'entraxe mais je suppose que c'est en cas de couverture en tuiles?
Enfin, dernière question qui me turlupine: Ma terrasse étant légérement en pente (écoulement eau oblige), comment vais-je faire pour que mes sabots ou pieds/supports de poteau soient droit et que les poteaux soient ainsi à la verticale?
Dernière édition:
- #34
Bonjour Antho03150,
Mon poste # 32 donne une vision rapide de ce qui est possible de mettre en oeuvre, et notamment pour ce qui concerne la répartition des colonnes.

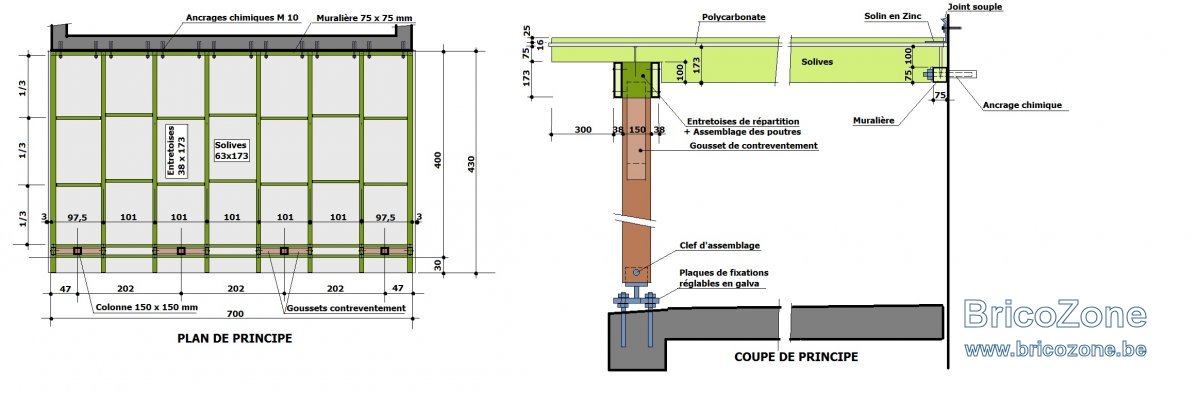

Ci-après un croquis pour la mise en oeuvre.
Sur cette base, la structure ci-dessus est en mesure de reprendre une charge de 88 kg/m² dont 75 kg/m² de charges occasionnelles temporaires ( Neige, vent ou 1 homme). Effectivement, si le revêtement de la toiture était de terrecuite, l'entraxe des solives doit être réduit.
Le principe de pose des solives ne nécessitent pas de sabots.

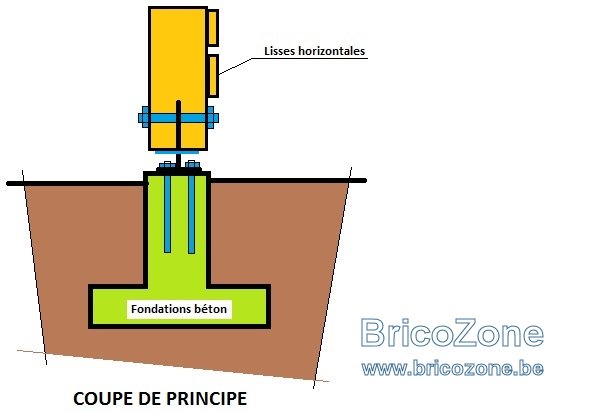

Pour la pose des colonnes il faut faire fabriquer des pieds de fixations réglable en acier galva comme figuré ci-dessous lisses horizontales exceptés
Bonnes réflexions.
Mon poste # 32 donne une vision rapide de ce qui est possible de mettre en oeuvre, et notamment pour ce qui concerne la répartition des colonnes.
Ci-après un croquis pour la mise en oeuvre.
Sur cette base, la structure ci-dessus est en mesure de reprendre une charge de 88 kg/m² dont 75 kg/m² de charges occasionnelles temporaires ( Neige, vent ou 1 homme). Effectivement, si le revêtement de la toiture était de terrecuite, l'entraxe des solives doit être réduit.
Le principe de pose des solives ne nécessitent pas de sabots.
Pour la pose des colonnes il faut faire fabriquer des pieds de fixations réglable en acier galva comme figuré ci-dessous lisses horizontales exceptés
Bonnes réflexions.
- #35
Merci beaucoup pour des plans très claires et explicites.....Je tiens à remercier chaleuresuiement Fradeco qui donne de son temps pour des bricoleurs amateurs comme moi n'ayant pas les finances pour faire faire à des pros et ayant un gout du home made.D'autres questions cependant, pour l'esthétisme: la muralière doit-elle obligatoirement être carrée 75x75 ou par quoi la remplacer (j''ai pensé à bastaing 63*173). ??? Puis remplacer le sommier constitué de 2 chevron de 38*163 par une poutre de même section que les poteaux(elle sera posé par dessus donc peut-être mieux pour la charge supportée et beaucoup plus esthétique)?
Enfin je ne comprends pas ce qu'est l'entretoise de répartition sur le schema n°02

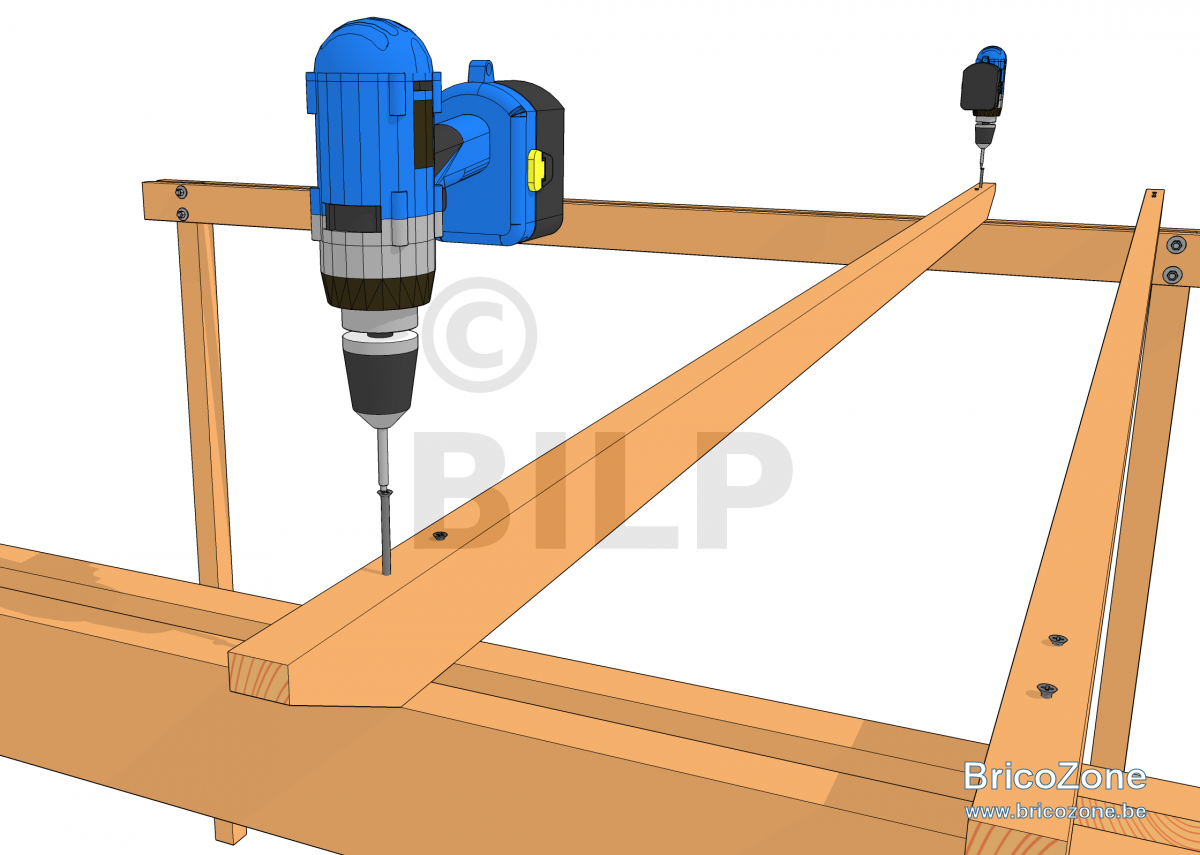

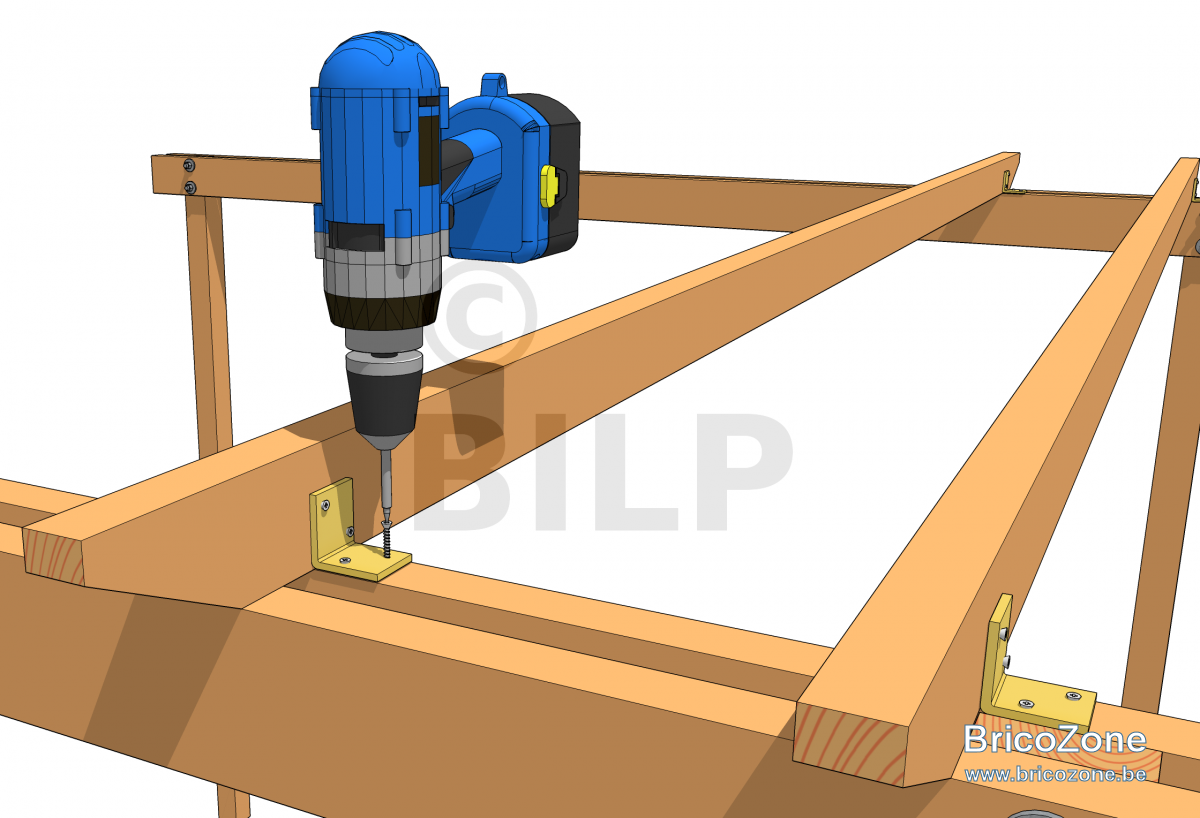

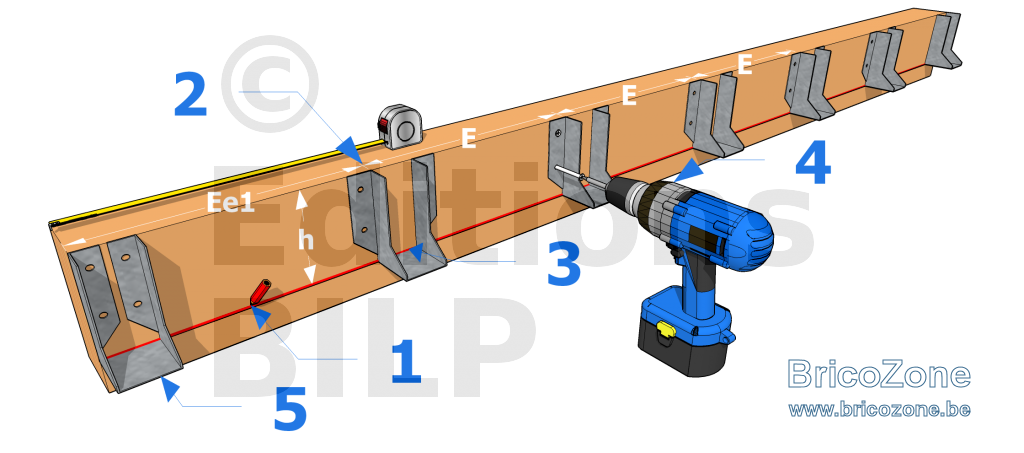

De même, n'étant pas équipé pour faire des encoches et mortaises, je compte fixer chaque solive à la muralière via des sabots fixés à la muralière avec des pointes anti arrachement.....Pour la fixation des solives et des goussets de contreventements sur l'appui exterieur, j'hésite entre les équerres ou la fixation par le dessus avec des grandes vis de 220mm (http://www.manubricole.com/vis-rock...hWr8Cd6HjvRLX27DNrH08yvsQzgS6W-tPgaAo1Q8P8HAQ)
Enfin je ne comprends pas ce qu'est l'entretoise de répartition sur le schema n°02
De même, n'étant pas équipé pour faire des encoches et mortaises, je compte fixer chaque solive à la muralière via des sabots fixés à la muralière avec des pointes anti arrachement.....Pour la fixation des solives et des goussets de contreventements sur l'appui exterieur, j'hésite entre les équerres ou la fixation par le dessus avec des grandes vis de 220mm (http://www.manubricole.com/vis-rock...hWr8Cd6HjvRLX27DNrH08yvsQzgS6W-tPgaAo1Q8P8HAQ)
Dernière édition:
- #36
Bonjour Antho03150,
Dans la solution proposée au poste # 34 les sabots en acier ne sont pas utiles.
Les sabots sont pas les biens venus en constructions extérieur. C'est la raison pour laquelle la muralière est en 75 x 75 mm. Ceci étant, il n'y a aucun souci pour utiliser une muralière de 63 x 173 mm avec sabots. Il faut simplement savoir qu'il faudra traiter régulièrement les sabots avec de l'anti rouille.
Les solives sont découpées à l'extrémité extérieur pour permettre un débordement mais aussi pour réduire la hauteur sur la poutre et ainsi fixer plus solidement les solives par vissage sur la poutre sans autre pièce métallique (rouille).
De plus la hauteur d'appuis sur la poutre 75 mm, réduit les contraintes de renversements.
La poutre sommier, peut être de deux pièces de 38 x 173 mm ou 63 x 173 mm. Il faudra voir comment fixer les pièces sur les colonnes.
Une entretoise est une pièce de bois que l'on place entre deux solives pour éviter qu'elles vrillent mais aussi pour rigidifier le complexe. Dans l'idée du croquis du poste # 34, l'entretoise placée entre les deux pièces de la poutre sert d'appuis suplémentaires à la solive mais aussi de retenue pour le gousset de contreventement. (Indispensable)
Bonne suite d'analyse.
Dans la solution proposée au poste # 34 les sabots en acier ne sont pas utiles.
Les sabots sont pas les biens venus en constructions extérieur. C'est la raison pour laquelle la muralière est en 75 x 75 mm. Ceci étant, il n'y a aucun souci pour utiliser une muralière de 63 x 173 mm avec sabots. Il faut simplement savoir qu'il faudra traiter régulièrement les sabots avec de l'anti rouille.
Les solives sont découpées à l'extrémité extérieur pour permettre un débordement mais aussi pour réduire la hauteur sur la poutre et ainsi fixer plus solidement les solives par vissage sur la poutre sans autre pièce métallique (rouille).
De plus la hauteur d'appuis sur la poutre 75 mm, réduit les contraintes de renversements.
La poutre sommier, peut être de deux pièces de 38 x 173 mm ou 63 x 173 mm. Il faudra voir comment fixer les pièces sur les colonnes.
Une entretoise est une pièce de bois que l'on place entre deux solives pour éviter qu'elles vrillent mais aussi pour rigidifier le complexe. Dans l'idée du croquis du poste # 34, l'entretoise placée entre les deux pièces de la poutre sert d'appuis suplémentaires à la solive mais aussi de retenue pour le gousset de contreventement. (Indispensable)
Bonne suite d'analyse.
- #37
Ok bien compris; J'envisage les sabots pour fixer les solives à la muralière car je ne dispose pas de beaucoup de hauteur sous toiture. De plus, il y a les débords de toit habillés en lambris donc impossible de visser par le dessus.....Des poutres de 15X15 posées sur les poteaux en guise de sommier serait pour moi plus esthétique et plus facile de pose et de fixation. Est-ce réalisable?

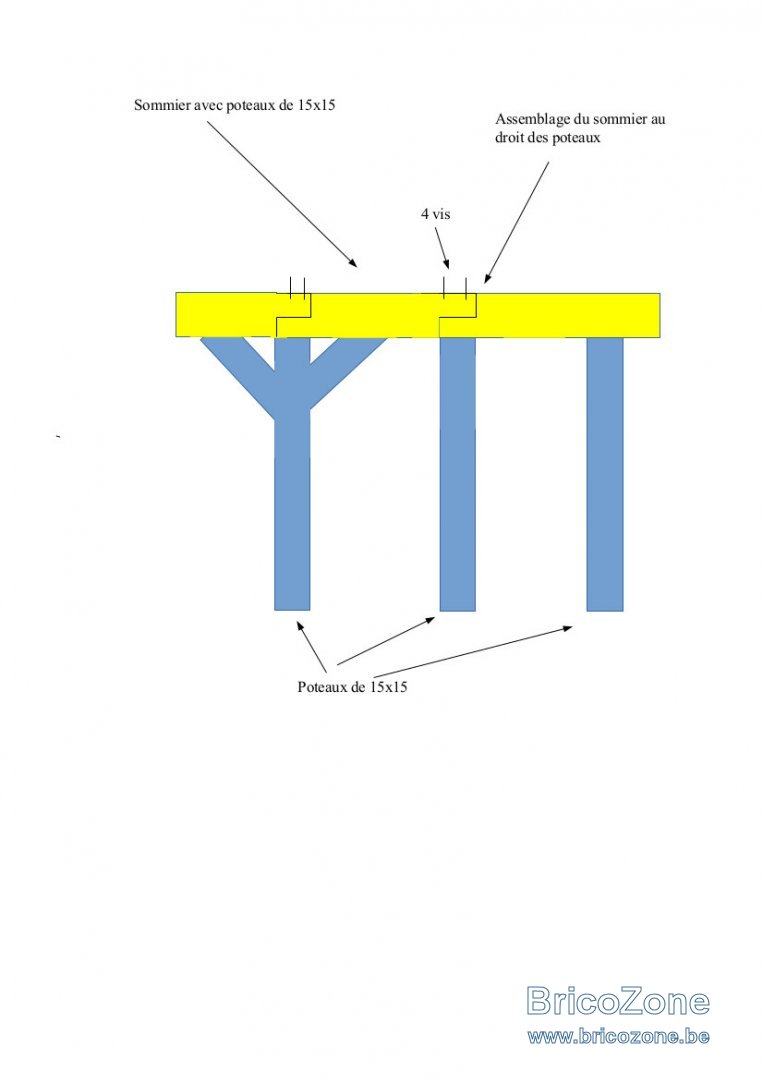

Jonction des poutres au droit des poteaux ainsi (mon croquis est beacoup moins beau que les tiens Fradeco lol:
ol):
Jonction des poutres au droit des poteaux ainsi (mon croquis est beacoup moins beau que les tiens Fradeco lol:
Dernière édition:
- #38

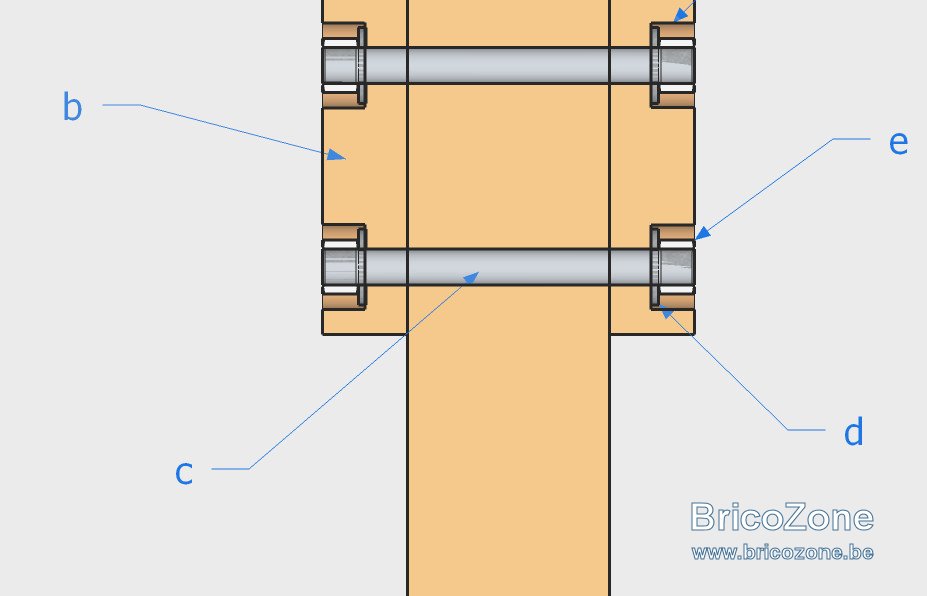

ou sinon en optant pour un sommier 2 fois 28X173 avec goussets de contreventement, est-ce possible de les fixer aux poteaux avec des tiges filletés gros diamètre et ecrou dans trou borgne comme celà:
- #39
Oui des poteaux et une poutre en 15x15 cm c'est bon aussi.
Pour les goussets c'est bon aussi de cette manière.
Pour les goussets c'est bon aussi de cette manière.
- #40
Mon schéma en post 38 est une demande de confirmation que le sommier peut-être fixer aux poteaux de cette manière. Tu confirmes donc que oui?
L'assemblage de la poutre 15X15 (par morceau de 2 mètres) sur les poteaux comme sur mon schema en post 37 te semble t'il correct ? ou est-ce que le sommier va être affaibli par tous ces assemblages?
L'assemblage de la poutre 15X15 (par morceau de 2 mètres) sur les poteaux comme sur mon schema en post 37 te semble t'il correct ? ou est-ce que le sommier va être affaibli par tous ces assemblages?
