Sections de bois pour pergola

Dans le forum Toiture, Charpente - par Kilouti le 5 Juillet 2010

  1. fradeco

    fradeco 73 ans, Flandre

    Oui sur 7.00 m c'est pas facile à répartir donc oui 2.00 m c'est OK.

    fradeco , 1 Juillet 2017
    #41
  2. Antho03150

    Antho03150 43 ans, France

    Ok merci Fradeco. je vais donc partir sur le plan et les dimensions sur tu m'a gentiment fait et fourni. Ma muralière sera en 63X173 et les solives y seront fixées avec des sabots en raison des contraintes que j'ai exposées. Je ne sais pas encore comment sera fait le sommier (2 poutres de 38X173 qui pincent les poteaux et sont fixées avec tiges filetées en inox diamètre M12 dans trous borgne ou poutre de 15X15 posées sur les poteaux). Je ne sais pas lequel des deux est le plus solide. celà dépendra de la longueur maxi des poutres 15X15 que la scierie pourra me fournir. En effet, j'ai peur de fragiliser la structure si j'assemble plusieurs tronçons de 2 mètres de poutre sur les poteaux....Merci pour tout Fradeco

    Antho03150 , 1 Juillet 2017
    #42
  3. fradeco

    fradeco 73 ans, Flandre

    Bonjour Antho03150,

    Pour la poutre sommiers si c'était possible d'avoir en scierie des bastaings de 38 x 173 x 7.000 mm ce serait l'idéale.

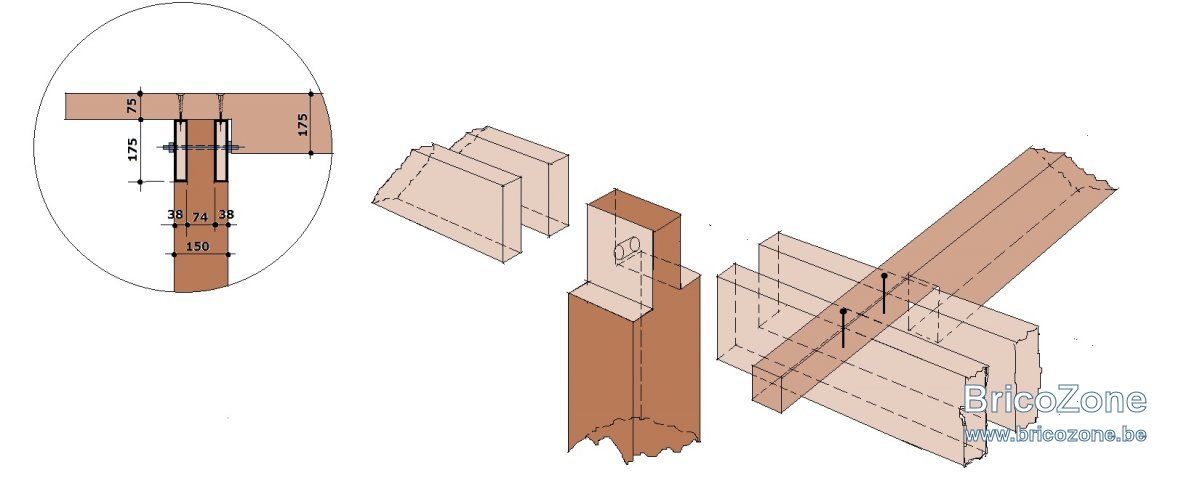

    Ci-après encore un petit croquis de mise en oeuvre :p
    PERGOLA Antho03150 DETAIL.jpg

    Bon travaux.

    fradeco , 2 Juillet 2017
    #43
  4. lloretdelmar

    lloretdelmar 25 ans, France

    Bonjour Fradeco

    Je suis le poin de crée une pergola d'une dimension de 10mx3m ( 10 de long un cote fixer au mur un coté poteaux et 3 du mur au poteau )
    Je pensais prendre 3 poteaux de 20x20 ( 0.50 x 4.50 x 4.50 x 0.50 )
    2 pannes 75 x 180 de 5m
    2 solive 63x175 de 4m et une solive 63 x 175 de 2m les fixer au mur
    20 solives de 63x175 de 3.50m ( espacer de 0.50 )

    je sais pas si j'ai étais clair merci a vous

    lloretdelmar , 9 Juillet 2017
    #44
  5. fradeco

    fradeco 73 ans, Flandre

    Bonjour Iloretdelmar,

    Voici mon opinion sur la section des bois nécessaires pour la construction de votre pergola.
    Calculs basé sur l'EC5.

    Les pièces seront de bois résineux type SRN, Epicéa, Douglas... ou similaire de classe C.24 Autoclave.
    • Pour les poteaux : Des 150 x 150 mm sont déjà OK.
    • Pour la poutre sommier qui relie les poteaux : Une section de 75 x 180 mm c'est plus que suffisant.
    • Pour la muralière fixée chimiquement M10 tous les 50 cm : Une section de 65 x 145 mm c'est OK.
    • Pour les solives, de 3.00 m : Une section de 38 x 145 mm espacées de 50 cm d'axe en axe c'est OK aussi.
    Pour info,
    Charge permanente = poids propre des solives = 6 kg/m²
    Charge occasionnelle temporaire = 1 homme = 90 kg/m²

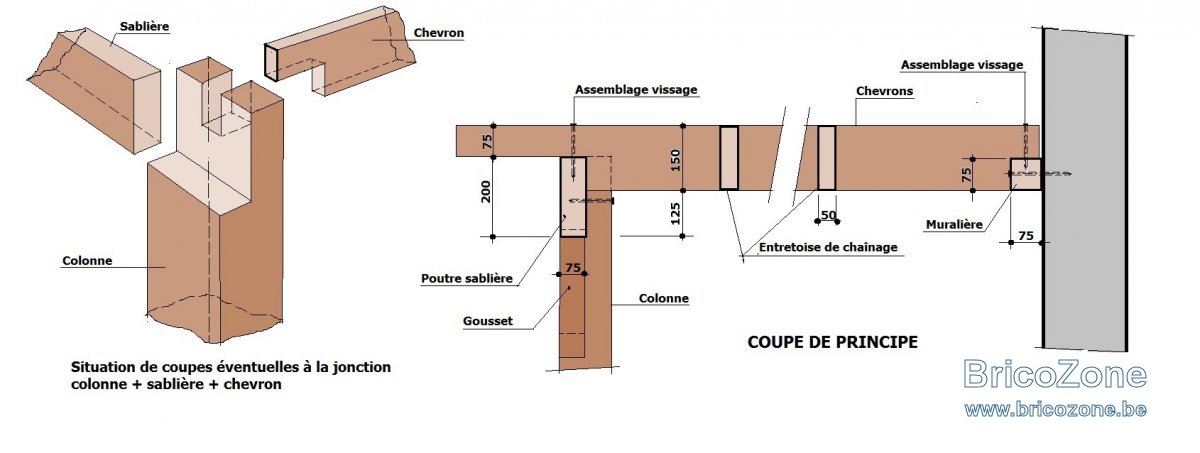

    Ne pas oublier les goussets de contreventement. cfr croquis qui suit dont les sections des pièces doivent être corrigées.

    DETAIL pièces pour pergola horizontale.jpg
    Bonne réflexion.

    Dernière édition: 10 Juillet 2017
    fradeco , 10 Juillet 2017
    #45
  6. AFFA56

    AFFA56 45 ans, France

    Bonjour
    Question pour Fradeco
    Si j'opte pour des poteau en 15x15 pourrais-je rester avec 3 poteau sur longueur de pergola de mètre ?
    Le sommier serai lui aussi en 15x15
    quel méthode d'assemblage utiliser pour l'assemblage poteau-sommier ?
    D'avance merci

    AFFA56 , 19 Juillet 2017
    #46
  7. fradeco

    fradeco 73 ans, Flandre

    Bonjour AFFA56
    1) Oui les poteaux 15 x 15 cm conviennent pour la longueur de la pergola.
    2) Oui un sommier de 15 x 15 cm convient également.
    3) La meilleur façon d'assembler le sommier avec les poteaux est un assemblage à mi bois,

    fradeco , 19 Juillet 2017
    #47
  8. AFFA56

    AFFA56 45 ans, France

    Bonjour
    Encore merci pour vos réponses
    J'ai encore quelques questions
    Les solives que j'ai trouvé sont en 80x200 est-il possible de les espacé un peu plus disons 60 cm entre chaque
    Et les poteau et sommier seront-ils assez en 15x15 pour supporter l'excédent de poids
    Enfin un assemblage mi bois sur cette structure se ferait comment ?
    tenons + mortaise ?
    D'avance merci

    AFFA56 , 20 Juillet 2017
    #48
  9. fradeco

    fradeco 73 ans, Flandre

    Les solives de 80 x 200 mm c'est sur dimensioné.. Vous pouvez les placer avec un entre axe de 60 cm et plus même.
    Les poteaux en 150 x 150 mm sont enmesure de supporter un ngle de batiement d'un étage.
    Pour l'assemblage, si vous savez faire des tenons mortaises c'est encore mieux.

    fradeco , 20 Juillet 2017
    #49
  10. Tuxkillbill

    Tuxkillbill 48 ans, France

    Bonsoir,
    Encore merci à fradeco pour tous ces précieux conseils et sa disponibilté.
    Je suis également en projet de construction d'une pergola. La lecture de ce forum m'a déjà beaucoup apporté de réponses. Reste quelques interrogation sur les goussets de contreventement.
    Mon projet et une pergola 7.8m x 4m qui ne sera pas couverte. Elle servira uniquement à l'esthétique et de support à une glycine.
    Je vais mettre des poteaux de 145x145 cm (x4) et des sommiers de même section en longueur de 3m que je recouperai pour avoir la bonne longueur.
    Les solives seront en 60 x 145 cm longueur 4m espacées tous le 60 cm
    Ma question : Pour ce cas les goussets sont-ils obligatoire ?
    Si oui comment les réaliser, en sachant que je ne suis pas équipé pour faire des "tenons mortaises", et comment les fixer aux poteaux/sommiers ?
    Merci d'avance

    Dernière édition: 31 Juillet 2017
    Tuxkillbill , 30 Juillet 2017
    #50
  11. fradeco

    fradeco 73 ans, Flandre

    Bonjour Tuxkillbill, et bienvenue sur Bz.be

    Je suppose que votre souhait est de réaliser votre projet le plus économiquement et le plus simplement possible. Je pense que la proposition ci-après sous forme de croquis devrait convenir.
    PERGOLA Tuxkillbill.jpg
    La poutre sommier en deux pièces résulte de l’assemblage de tête des goussets de contreventement. De cette manière il suffit de les visser entre les deux bastaings, et de faire une entaille sciée dans la colonne. Il n’est donc pas nécessaire de faire des tenons et mortaises.

    Bonne réflexion.

    fradeco , 31 Juillet 2017
    #51
  12. Tuxkillbill

    Tuxkillbill 48 ans, France

    Bonjour et merci pour votre accueil.
    Vos réponses sont toujours très claires et documentées. L'idée du double sommier est intéressante (et effectivement meilleure marché).
    Pour les entaille sciées j'ai peur de ne pas être au niveau pour les réaliser. Serait-il possible de fixer le bas des goussets dans les poutres avec des tiges filetées traversantes ? (comme j'ai essayer de le représenter sur votre schéma)
    Merci d'avance.

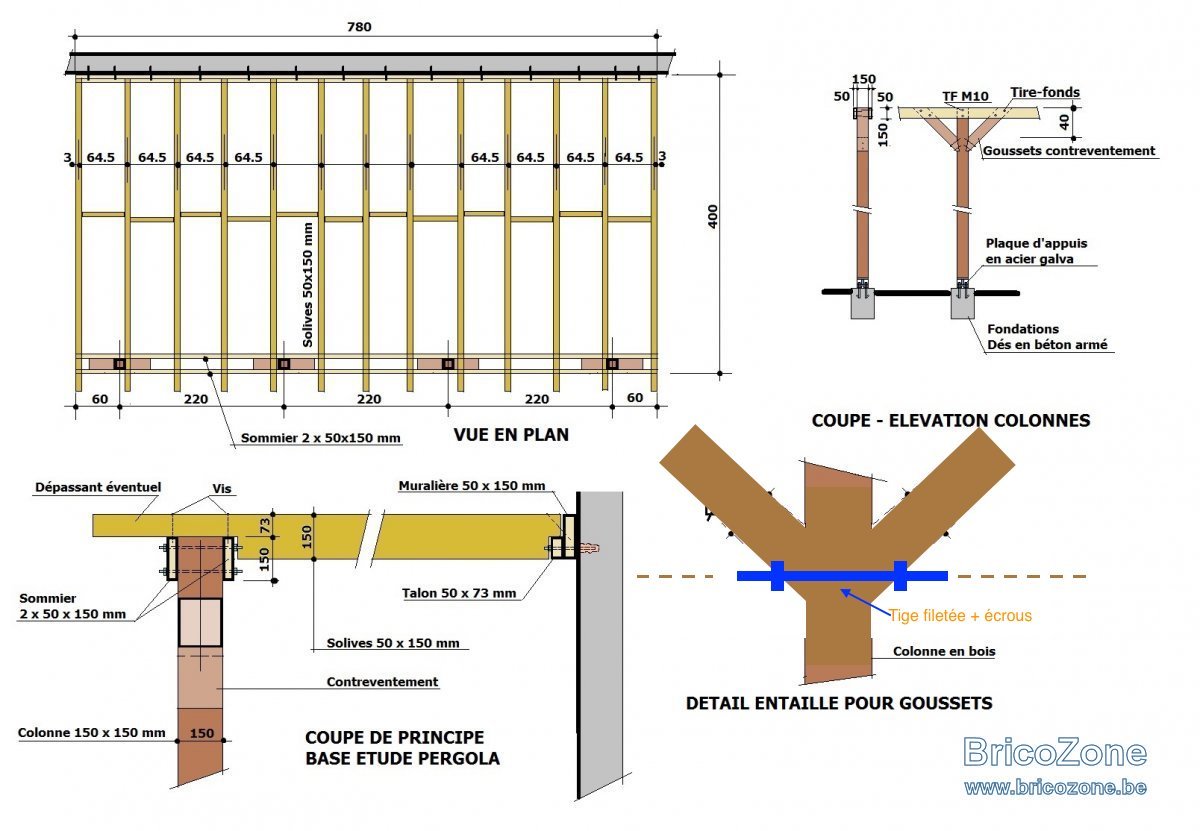

    Tiges filetées.jpg

    Tuxkillbill , 31 Juillet 2017
    #52
  13. fradeco

    fradeco 73 ans, Flandre

    Oui cela est également une solution de facilité.

    fradeco , 31 Juillet 2017
    #53
  14. Tuxkillbill

    Tuxkillbill 48 ans, France

    Super, encore merci.

    Tuxkillbill , 31 Juillet 2017
    #54
  15. lloretdelmar

    lloretdelmar 25 ans, France

    Bonjour a tous et merci à fredaco pour ces explications

    Concernant l'abri j'ai quasiment fini je reçois la toiture demain manquera plus qu'une chape en béton.

    Concernant le matériels j'ai utilisé:

    • Pour les poteaux : 20x20

    • Pour les poutres sommier qui relie les poteaux :
    • 75 x 180 mm en 5m

    • Pour la muralière fixée chimiquement M10 tous les 50 cm : 65 x 145 mm en 5m

    • Pour les solives, de 3.50 m : 40 x 145 mm espacées de 50 cm d'axe en axe
    Les fondations pour les poteaux font 60x60x60

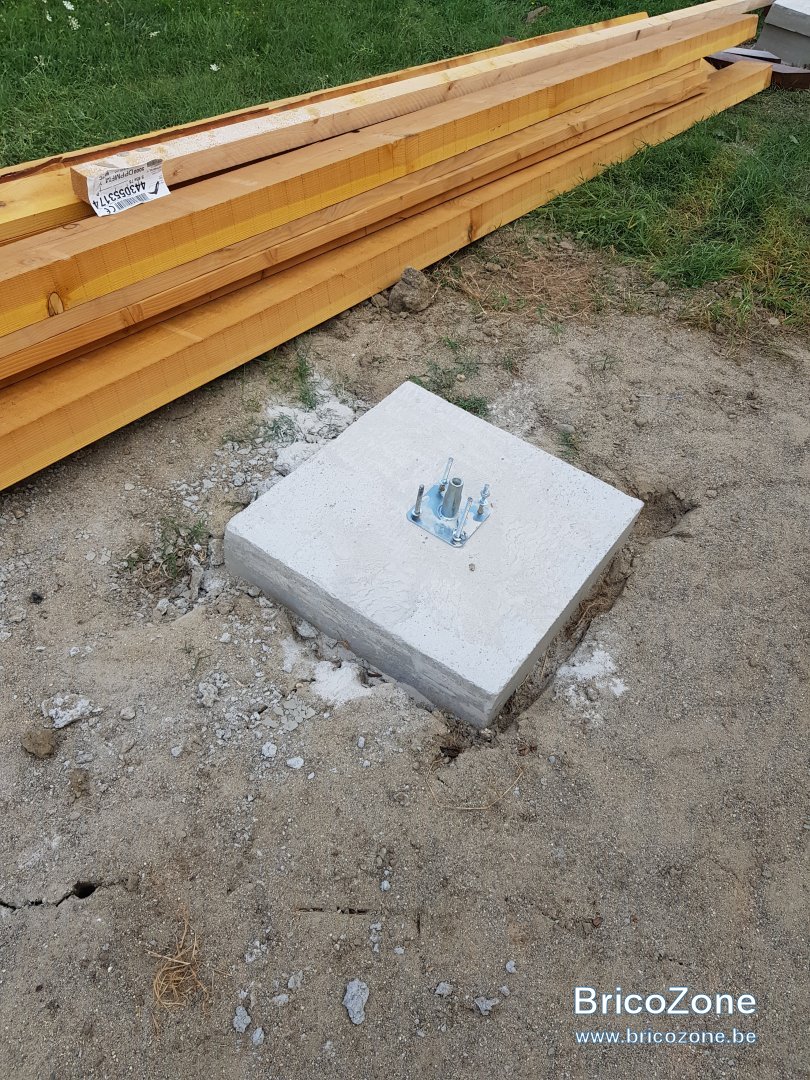

    Les plots des poteaux sont fixer chimiquement avec des tiges filetes qui rentre de 30 dans le béton

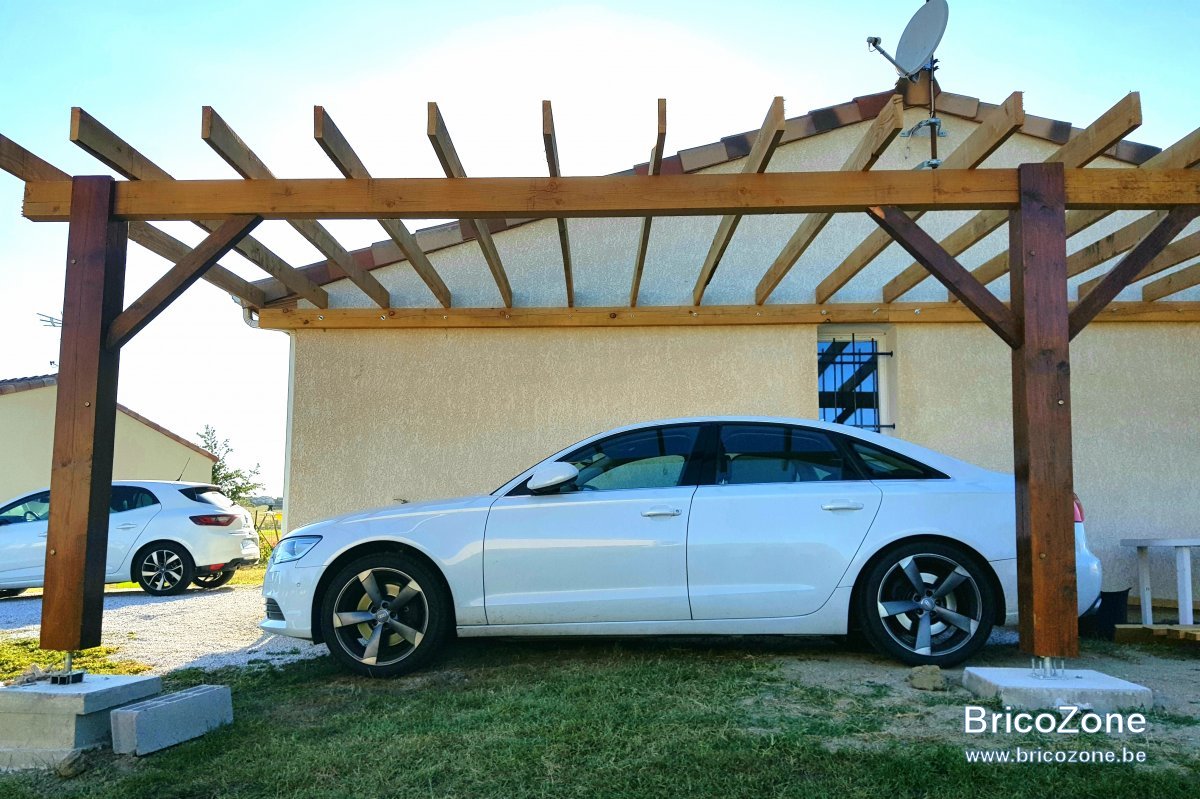

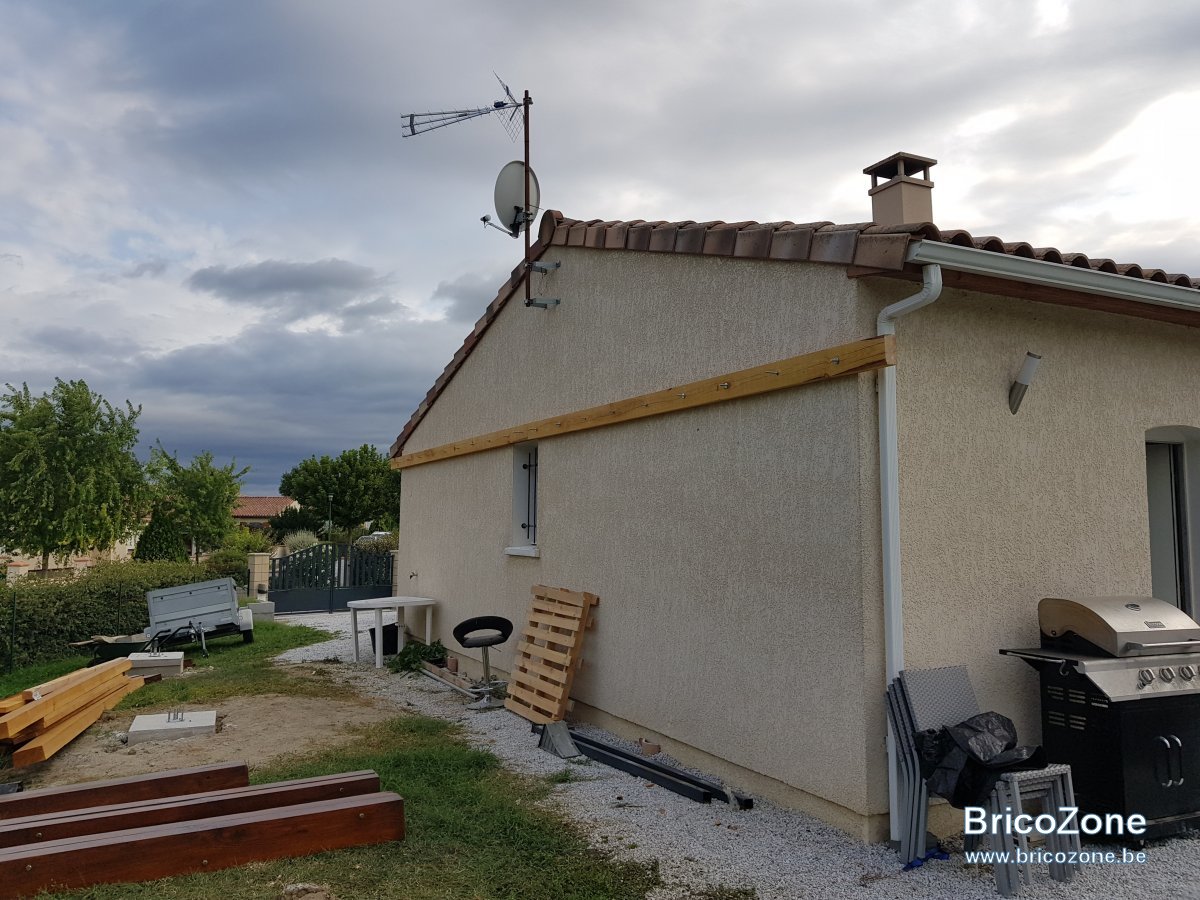

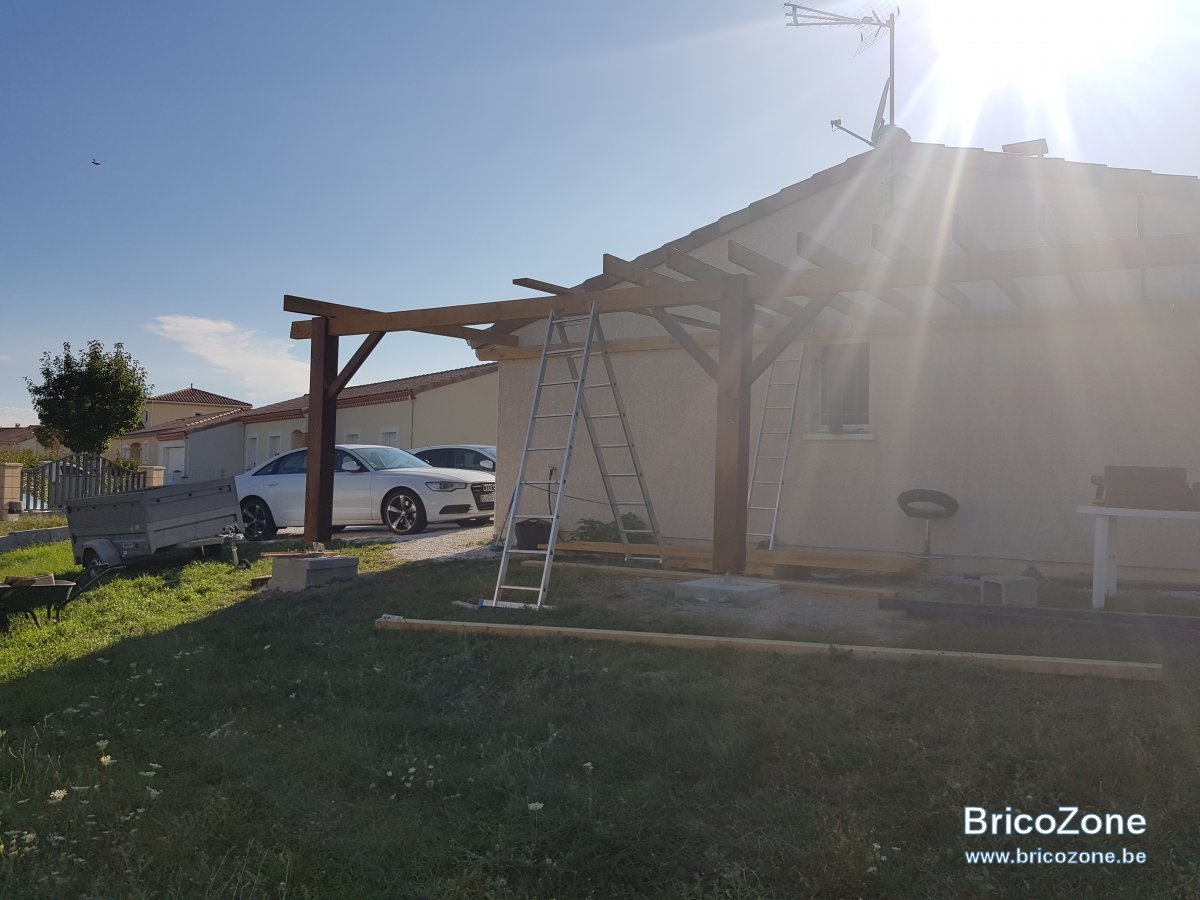

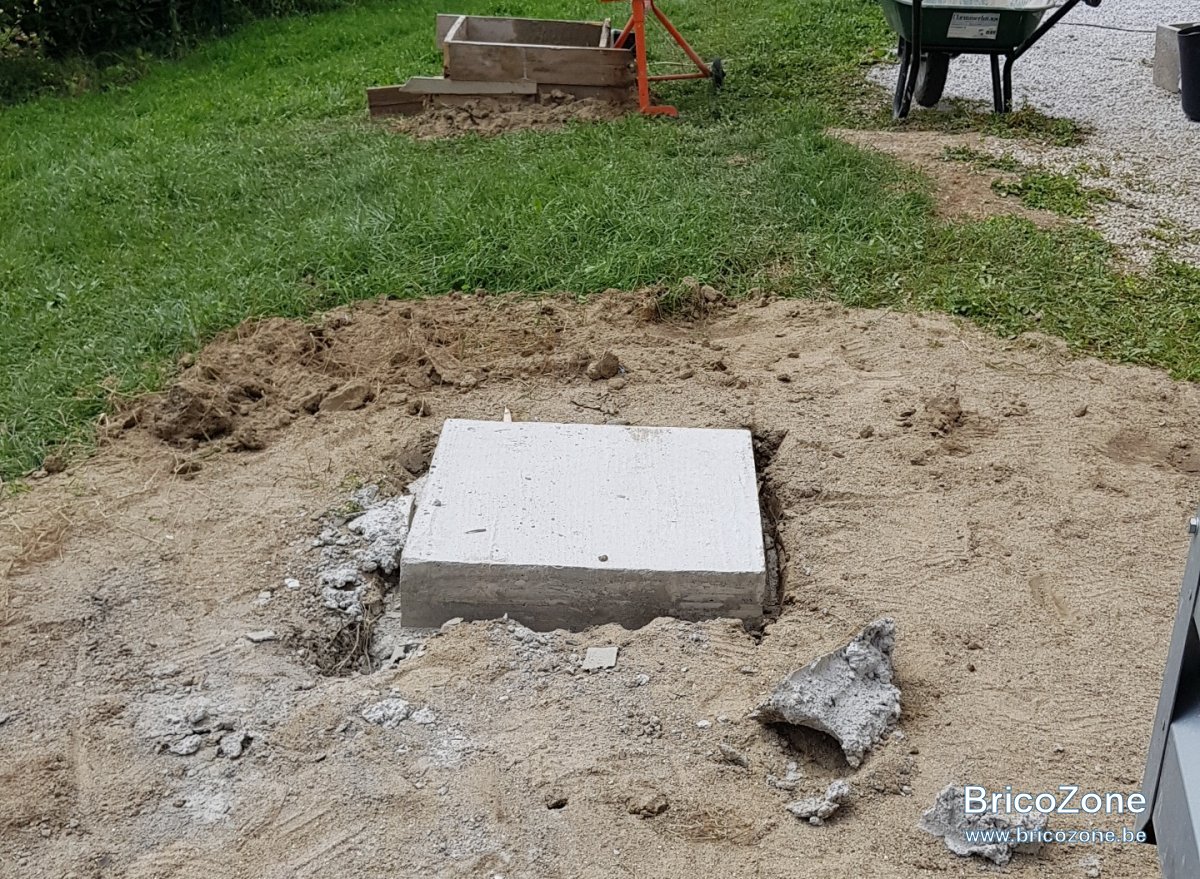

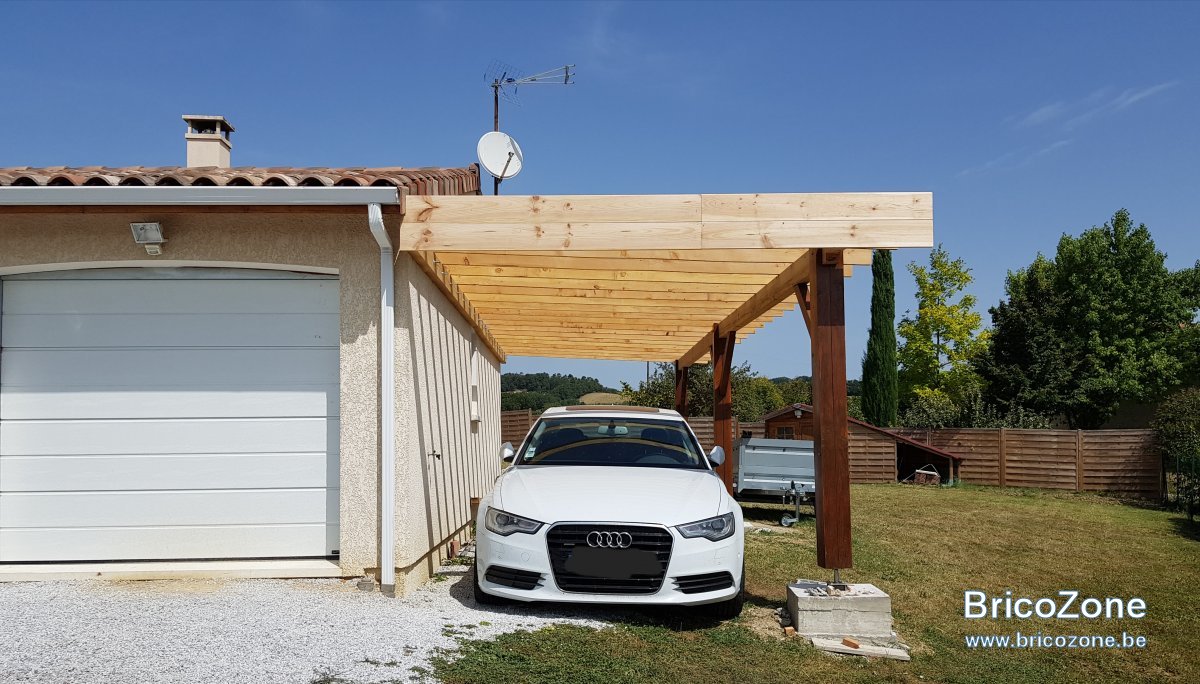

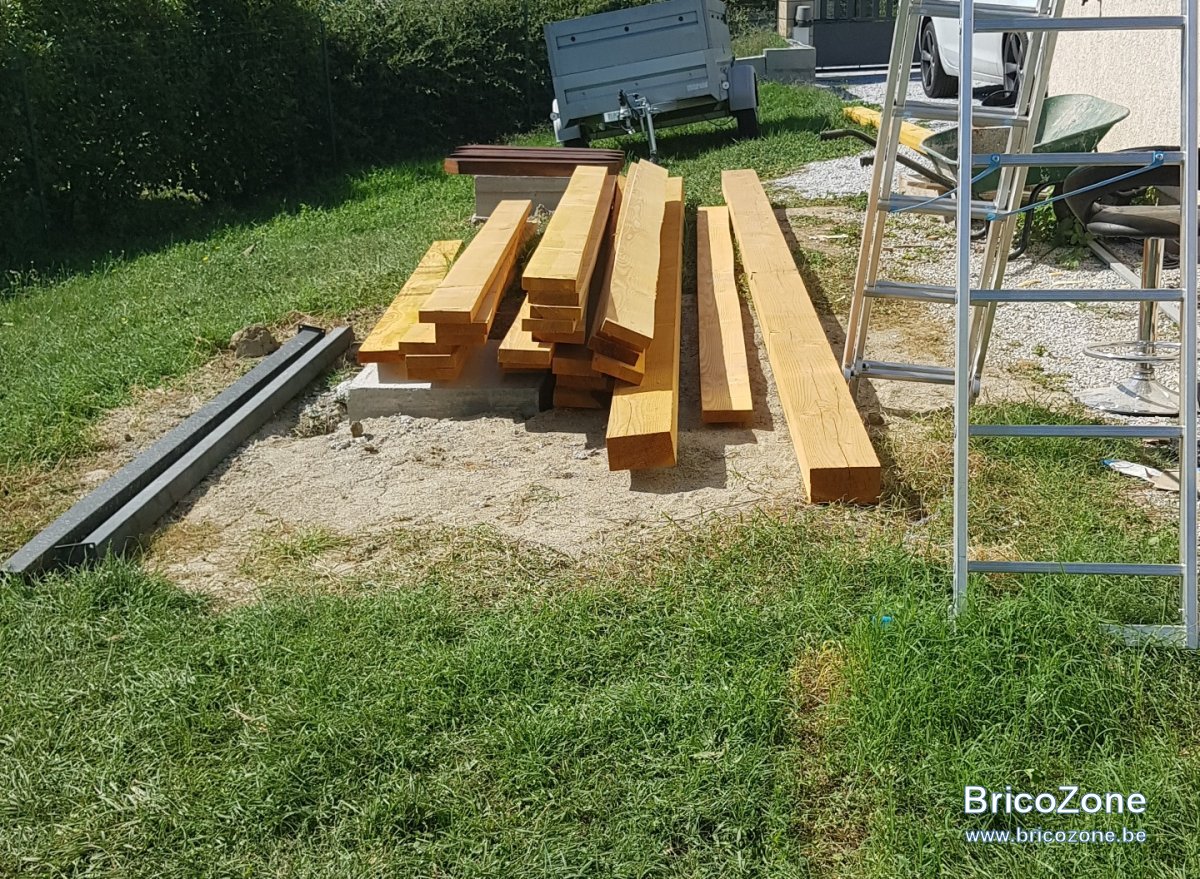

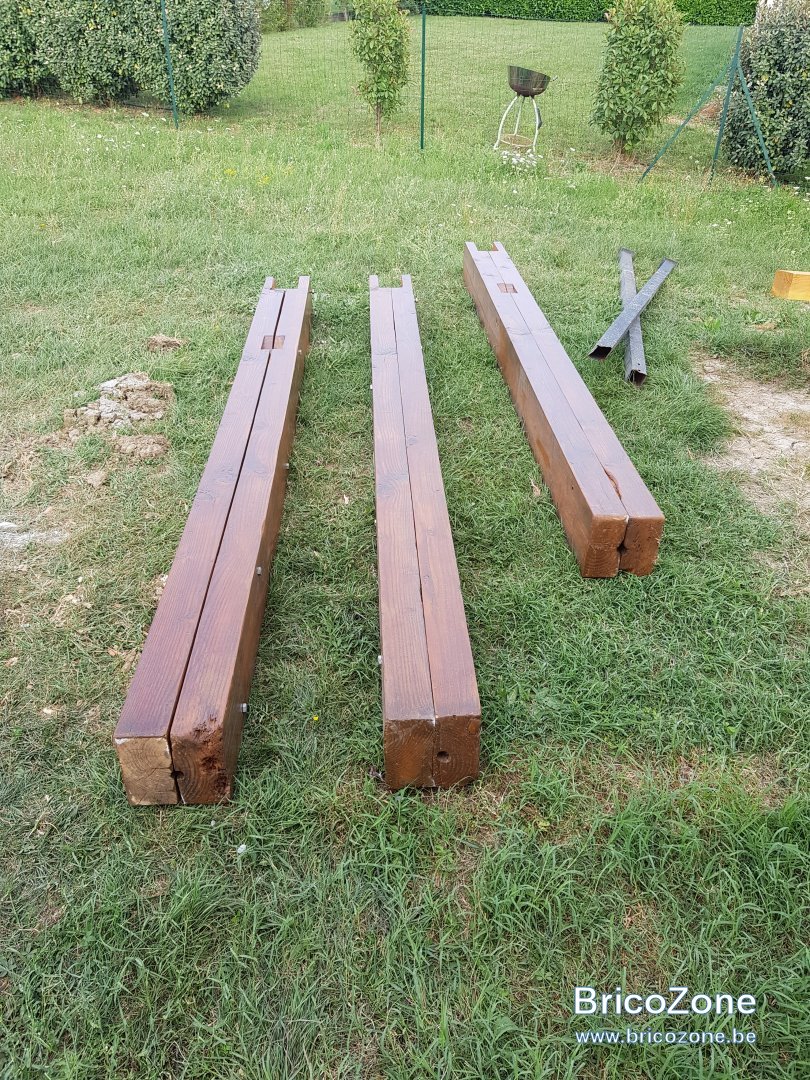

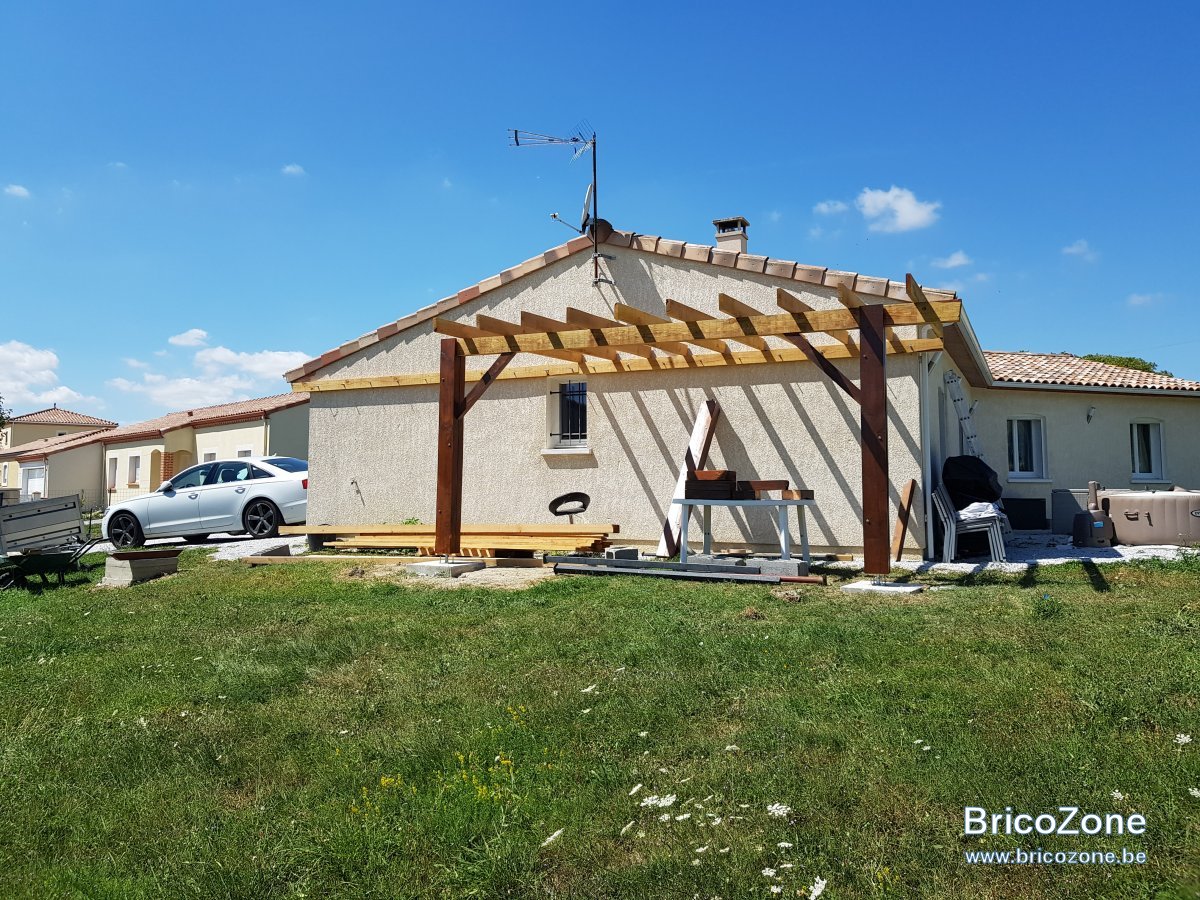

    Place aux photos











    lloretdelmar , 29 Août 2017
    #55
  16. Tuxkillbill

    Tuxkillbill 48 ans, France

    Bonjour,

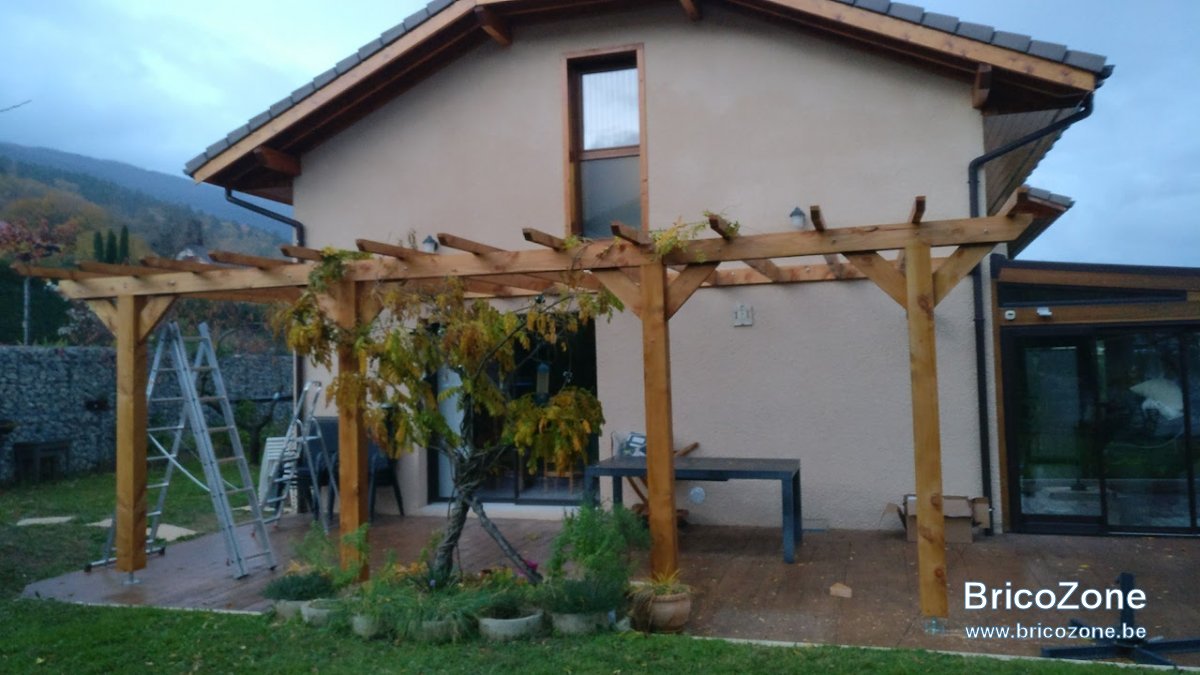

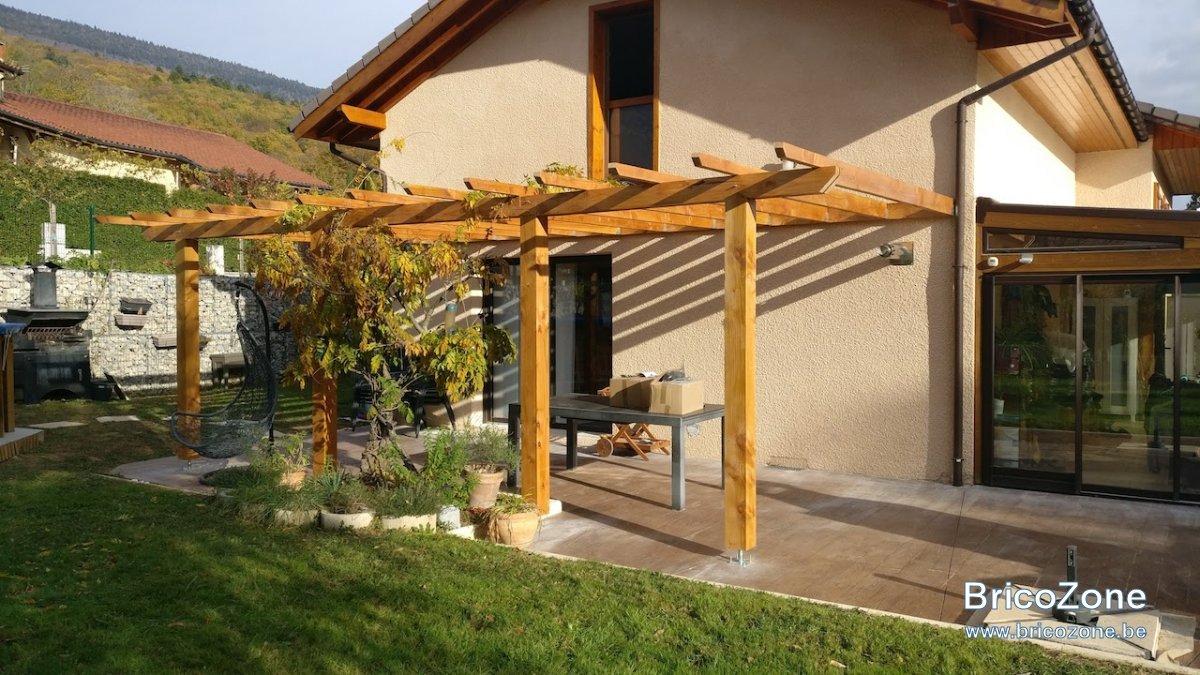

    Un petit post pour donner le rendu de ma pergola que je vient de terminer.
    Encore merci pour l'aide précieuse de se forum et surtout de Fradeco.
    A votre disposition pour informations complémentaires sur ma réalisation. Vivement cet été pour les apéro dessous ! :grinning:


    Tuxkillbill , 2 Novembre 2017
    #56
    AFFA56 aime ça.
  17. Tuxkillbill

    Tuxkillbill 48 ans, France

    Sur ma dernière photo il manquait les contreventements.
    Voilà, ils sont maintenant posés. Voilà, plus qu'a attendre l'été.

    Pergola fini.jpg

    Tuxkillbill , 5 Novembre 2017
    #57
  18. Antho03150

    Antho03150 43 ans, France

    Je fais à nouveau appel à Fradeco pour mon projet pergola adossé que j'ai du mettre de côté suite à des soucis de santé..

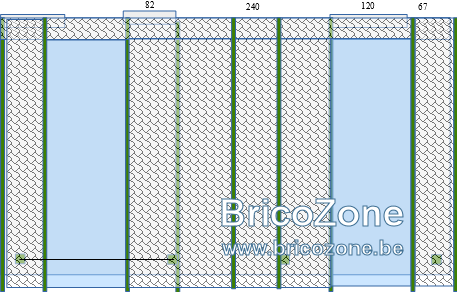

    Mon projet à quelque peu changé. je joins un schéma: Le principe reste le même à peu près. Une pergola de 7 mètres de longueur et 3m50 de profondeur (entre mur et poteau). Je compte mettre une toiture mixte (bardeau bitumé cloué sur OSB et polycarbonate pour puit de lumière). Quelqu'un peut m'aider pour section du bois et les abaques. Y 'aura t'il besoin de chainage dans la mesure où les plaque d'OSB relieront les traverses?


    Dernière édition: 25 Février 2018
    Antho03150 , 25 Février 2018
    #58
  19. fradeco

    fradeco 73 ans, Flandre

    Bonjour Antho03150

    Sur la base du nouveau descriptif,
    • Pour les parties opaques, il faut passer à des solives de 63 x 173 mm espacées de 50 cm d'axe en axe. Charge estimée à 141 kg/m² dont 110 kg/m² de charges occasionnelles provisoires (Vent ou neige ou 1 homme + matériel.)
    • Pour les parties polycarbonate, si possible respecter le 1.00 m d'espacement.
    • Pour la poutre il faudra passer à 2 x 38 x 223 mm.
    • Le chaînage est utile pour empêcher les solives de vriller. Celles-ci sont quand même soumises à des variations d'humidité.
    • Ceci étant, on peut ne pas les mettre d'entretoise sous le polycarbonate, et ne mettre qu'une entretoise tous les +/- 2.00 m sous les panneaux d'OSB. : unamused:

    fradeco , 25 Février 2018
    #59
  20. Antho03150

    Antho03150 43 ans, France

    Merci Fradeco, demande de devis "douglas" dans la scierie du coin en cours.......A suivre, je ne manquerai pas de poster des photos de ma construction dès que commencée ne serait-ce que pour que Fradeco se rende compte de sa parfaite implication dans mon projet qui, sans lui, n'aurait pas eu d'existence....Bon, je précise que cette année, mon budget ne me permet que de faire la structure bois.....Je paierai la toiture l'année prochaine.....POur cet été, de la canisse fera l'affaire...

    Antho03150 , 15 Mars 2018
    #60
