Athanagor

• 4 Novembre 2010

• #21

ok ventilo ca marche !!!

encore merci à vous 2 !

Pour essayer de m'en sortir vous auriez de la doc ou un tuto pour que je puisse me débrouiller seul ?
si vous passez par Charleroi je vous offre à boire ;-)



Ventilo

• 5 Novembre 2010

• #22

Je n'ai pas de doc ni de tuto malheureusement, l'aide du logiciel peut beaucoup aider, chaque bloc y est très bien expliqué, il suffit de faire un clique droit sur un bloc et de cliquer sur aide.

Good luck



A

Athanagor

• 5 Novembre 2010

• #23

pas de soucis tu m'as déjà bien aidé encore merci
j'allais acheter un Nikobus si je ne trouvais pas de solution
Mais j'aimerai pouvoir me débrouiller seul
Mais je n'ai jamais fais d'automatisme donc j'ai quelques lacunes et je fais tous par déduction ...



thekingclaes

• 5 Novembre 2010

• #24

bonsoir ,

tu peux tres bien télécharger le manuel avec les explications sur les blocs . ( qui est équivalent a l'aide fournit via le programme , comme t'a expliqué Ventilo)

Ce qui est aussi bien c 'est le petit cours fournit sur le cd , qui te propose des petits exercices ....



B

bilotchon

• 13 Avril 2016

• #25

Bonjour , qqun aurait-il la faculté de m'aiguiller pour un démarrage étoile triangle pour un moteur asynchrone triphasé en version Logo Siemens.
Sur les travaux prédents j'ai ramé pas mal, en ayant souvent comme erreur " connecteur non compatible"

Merci



C

COCAKILLER

• 13 Avril 2016

• #26

Bonjour,

Il vous faut 1 ou 2 sens de rotation?



B

bilotchon

• 13 Avril 2016

• #27

A vrai dire je ne sais pas c'est pour mon fils, je n'ai pas vu son schéma de puissance, faisons toujours plus ' autrement dit avec inversion du sens de marche, après je tenterai de me débrouiller. Merci



Ventilo

• 13 Avril 2016

• #28

Je ne vois pas trop l'intérêt d'utiliser un logo pour démarrer un moteur, que recherchez-vous ou plutôt votre fils?

Comment voulez-vous que le moteur soit commandé, avec sélecteur, bouton-poussoir, horloge,...?



B

bilotchon

• 13 Avril 2016

• #29

Il doit le réaliser pour l'école, alors la partie commande et puissance en schéma pas de soucis mais je peine avec logo de Siemens, j'ai déjà eu un peu l'occasion de l'utiliser pour voir certaines de ces leçons mais je bloquait par moment avec certaines fonctions, ou celma ne fonctionnait que partiellement. Bref j'y ai passé beaucoup de temps pour un résultat non optimal. (cde par bouton poussoir )
Bonne soirée



thekingclaes

• 13 Avril 2016

• #30

Sans indiscrétion il est en qu'elle années ?



Ventilo

• 13 Avril 2016

• #31

Je veux bien vous aider mais il manque pas mal d'info, j'imagine un bouton Start Gauche, Start Droit, un Stop, un Arrêt d'urgence?
Y a t-il un thermique, faut-il créer des alarmes?



C

COCAKILLER

• 13 Avril 2016

• #32

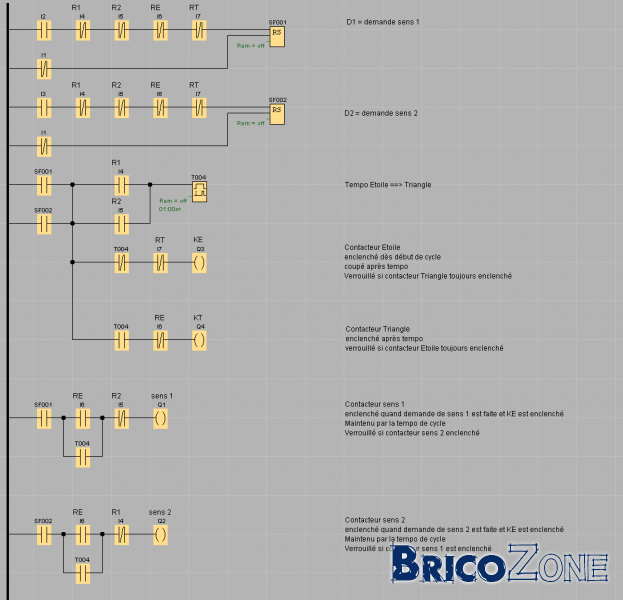

Voici un exemple de base sans alarmes et autres "vite fait"

I1 bouton poussoir NF : STOP
I2 bouton poussoir NO : SENS 1
I3 bouton poussoir NO : SENS 2
I4 contact NO du contacteur sens 1
I5 contact NO du contacteur sens 2
I6 contact NO du contacteur étoile
I7 contact NO du contacteur triangle
Q1 contacteur sens 1
Q2 contacteur sens 2
Q3 contacteur étoile
Q4 contacteur triangle

Bien évidemment ne pas oublier le verrouillage électrique entre :
- les boutons poussoirs sens 1 et sens 2
- sens 1 et sens 2
- étoile et triangle



C

COCAKILLER

• 18 Avril 2016

• #33

Ça ne vous plait pas ?
