esprit_de_sel

• 25 Mai 2019

• #201

xixou a dit:

si aussi mais je ne le mettrai qu'une fois par mois

Cliquez pour agrandir...

Désolé si ça a déjà été expliqué, c'est quoi un bms ?



xixou

• 25 Mai 2019

• #202

battery management system.
Pour mettre à la même tension chaque cellule,
pour éviter une décharge ou une charge trop forte sur une cellule (ce qui équivaut à endommager irrémédiablement la cellule).



Dernière édition: 25 Mai 2019

esprit_de_sel

• 25 Mai 2019

• #203

Ah oui tu en avais parlé plus haut !
Mais pourquoi n'activer la protection qu'une fois par mois ?



xixou

• 25 Mai 2019

• #204

Car je ne décharge pas la batterie à fond mais laisse pas mal de marge.
De plus je n'ai pas un bms qui est sensé fonctionner 24h/24h



Dernière édition: 25 Mai 2019

esprit_de_sel

• 25 Mai 2019

• #205

xixou a dit:

Car je ne décharge pas la batterie à fond mais laisse pas mal de marge.
De plus je n'ai pas un bms qui est sensé fonctionner 24h/24h

Cliquez pour agrandir...

Ok je pensais naïvement que c'était branché en permanence et qu'il activait la protection en cas de besoin.

Bms, acronyme de...battery management System.
J'ai tapé bms dans Google tout à l'heure et je n'ai rien trouvé. Après ton explication j'ai ajouté "protection" et miracle l'info fut



xixou

• 25 Mai 2019

• #206

j'ai fait une typo,
c'est battery managEment system



xixou

• 15 Juin 2019

• #207

ça y est, j'ai finalement reçu les connecteurs (vis M10 mais oeuillets M10 trop petit avec le fillet,
j'ai dû acheter des cosses M12 ...)

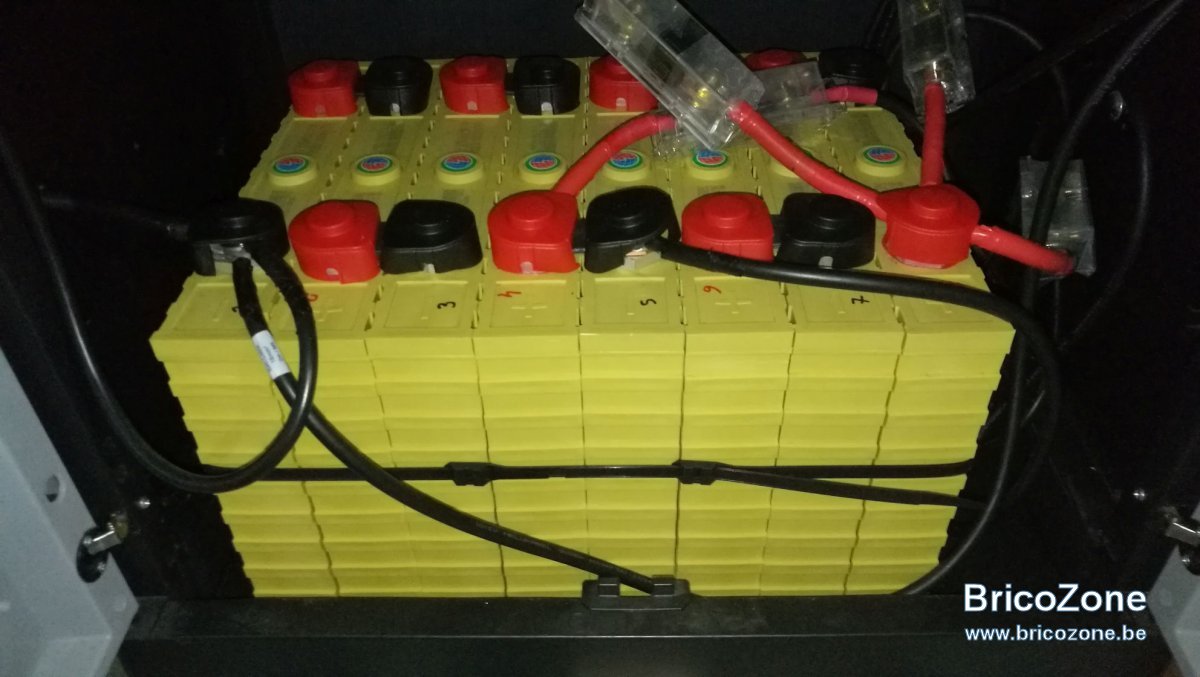

Les électrons solaires sont en train de gaver les winston
Comme la tension est super stable, j'ai remarqué une plus haute tension de charge sur les batteries de gauche, en fait le câble au niveau chargeur solaire n'était pas assez serré, du coup impédance et chauffe.
Maintenant plus de chauffe et tensions identique sur le chargeur 1 et 2.
J'ai remis des fusibles partout (deux chargeurs solaires et deux onduleurs),
safety first.
C'est quand même plus propre qu'avec tous les câbles des batteries acide plomb

J'ai reçu le balancer et les câbles mais me manque les oeillets M12
Balancer:
https://www.amazon.de/gp/product/B07PP7KSP5/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1



Dernière édition: 15 Juin 2019

xixou

• 16 Juin 2019

• #208

Bonnes batteries:
Elles ont pû capturer le soleil toute la journée (il y avait des nuages hein).
Chargeur solaire indique 3200 Wh, x2 donc car il y a deux chargeurs solaire (6.4 kWh).

En décharge, ça à tenu 4h15 sous 1300W (au niveau AC, ça veut dire environ 1400W au niveau DC) et c'est arrivé vers 12.7Vx2
Donc environ 6 kWh pompé, les 400wh complète pour la chute à 12.4V (j'ai déchargé à ce niveau là hier).
Franchment les batteries au plomb, ça vaut rien à côté des LIFE.



Dernière édition: 16 Juin 2019

xixou

• 19 Juin 2019

• #209

C'est parti le bottom balancing (tension de coupure de mon checker de tension).
J'avais connecté les 9 câbles pour me rendre compte que c'était dans le mauvais sens.
Et rebelotte que je redéboulonne et rebellote que je revisse

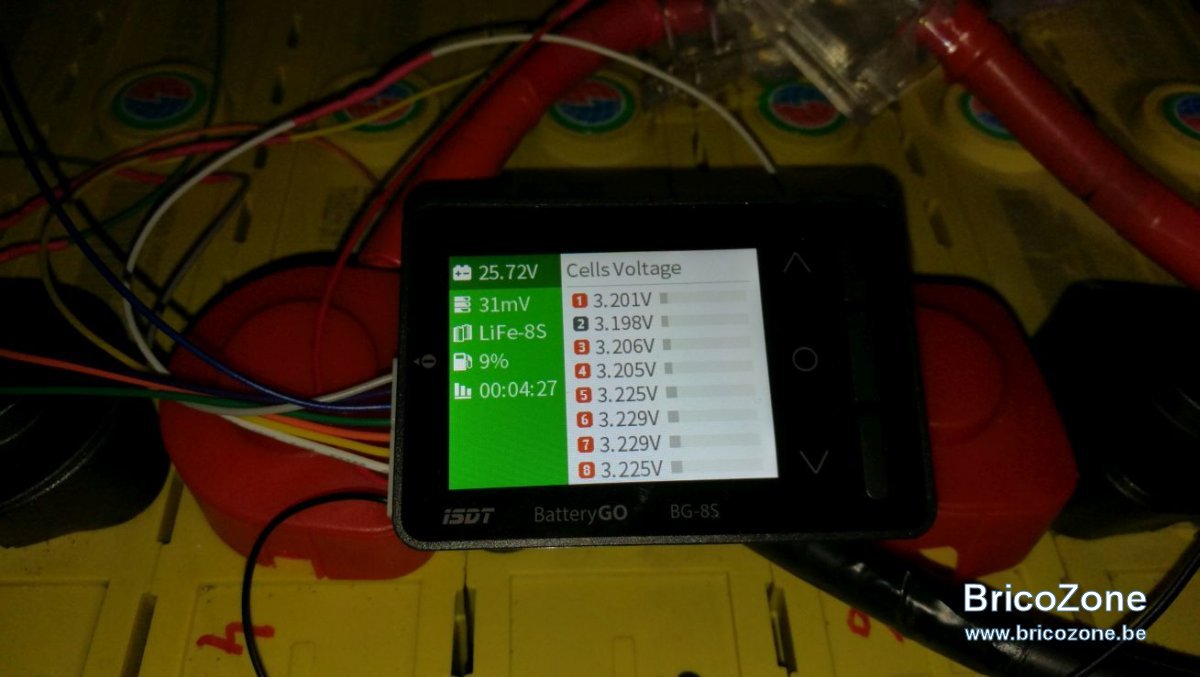

31 mV de delta max pour commencer c'est pas mal je trouve.
Il prends le courant de la batterie la plus chargée pour recharger la plus faible.



xixou

• 21 Juin 2019

• #210

Mmm chargeur solaire gauche charge 0.1V en moins que celui de droite,
j'ai augmenté de 0.1V les paramètres de charge pour éviter que 4 batteries se déchargent plus vite.
Le fait d'avoir séparé les chargeurs en 2x12V pour mes batteries au plomb qui étaient de 2 série de 5 en //
n'est pas efficace dans ce cas-ci (8 en série).
Je vais les repasser en 24V en parallèle,
ça diminuera le courant par deux par chargeur (25A au lieu de 50A).
Voilà, ma donc fallut prendre un coupure de basse tension 24V.
J'ai encore le relais 24V que je peux réutiliser.
Je vais virer les deux timers rescents, pas nécessaire sur les batteries LIFE (tension super stable).
Me suis pris des résistances 1 ohm de 100W max pour pouvoir faire du balancing plus rapidement,
ça fera 10W de dissiper par résistance.

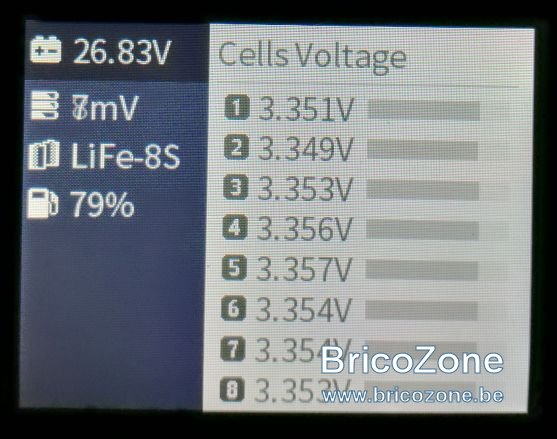

ok avec ce +0.1V ç'est à nouveau bien balancé.



Dernière édition: 22 Juin 2019

xixou

• 26 Juin 2019

• #211

Oufti, le bitcoin remonte à mort, ça tombe à point ces batteries



jean_marc_cse

• 26 Juin 2019

• #212

Hehe...



xixou

• 29 Juin 2019

• #213



xixou

• 30 Juin 2019

• #214

J'avais mon outil de monitoring du chargeur solaire qui se fermait lorsque l'automatic transfer switch passait du réseau vers l'onduleur.
A mon a vis il recevait des datas corrompues dû à l'EMI.
Du coup j'ai enlevé l'isolateur USB pour avoir un meilleur shielding USB,
ça à l'air de tenir maintenant, bonne affaire (le port Ethernet de l'esmart3 à l'air isolé, pas comme l'epever à l'époque).



xixou

• 1 Juillet 2019

• #215

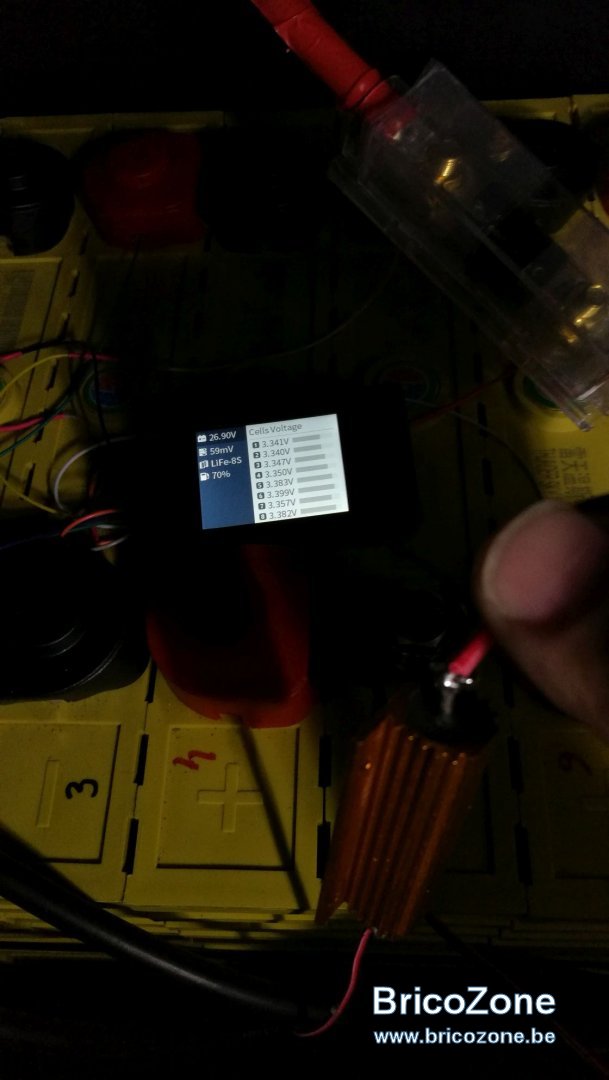

Balancing à la main démarré (résistance 1 ohm), comme je suis passé en 24V pour les chargeurs, les 4 de droites étaient un chouilla plus chargées.
En attendant le vrai balancer (on it's way).



xixou

• 1 Juillet 2019

• #216

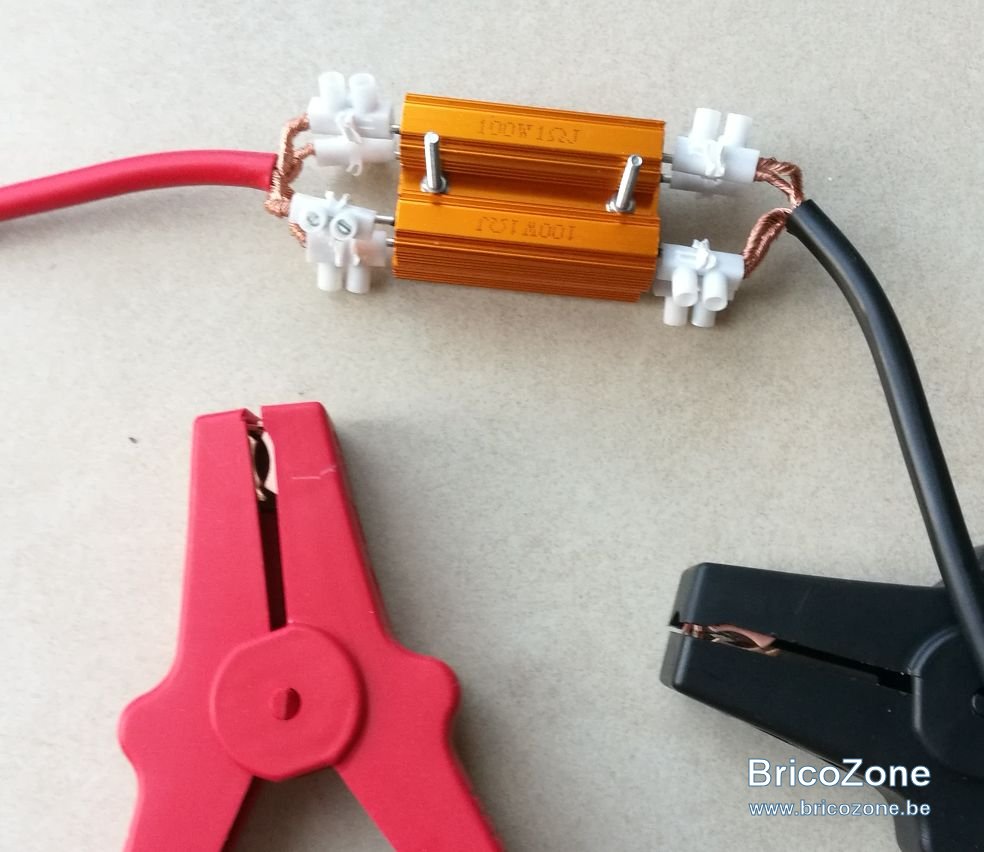

Ca ne vas pas assez vite, on passe au système quad (0.25 ohm)
Vais devoir mettre un ventilo pour ventiler les 40W



xixou

• 4 Juillet 2019

• #217

Bon multimètre précis,
mon balancer 8S go est off de 10 mV sur les deux premières cellules ..



xixou

• 15 Juillet 2019

• #218

Unbalanced discharge test:



xixou

• 17 Juillet 2019

• #219

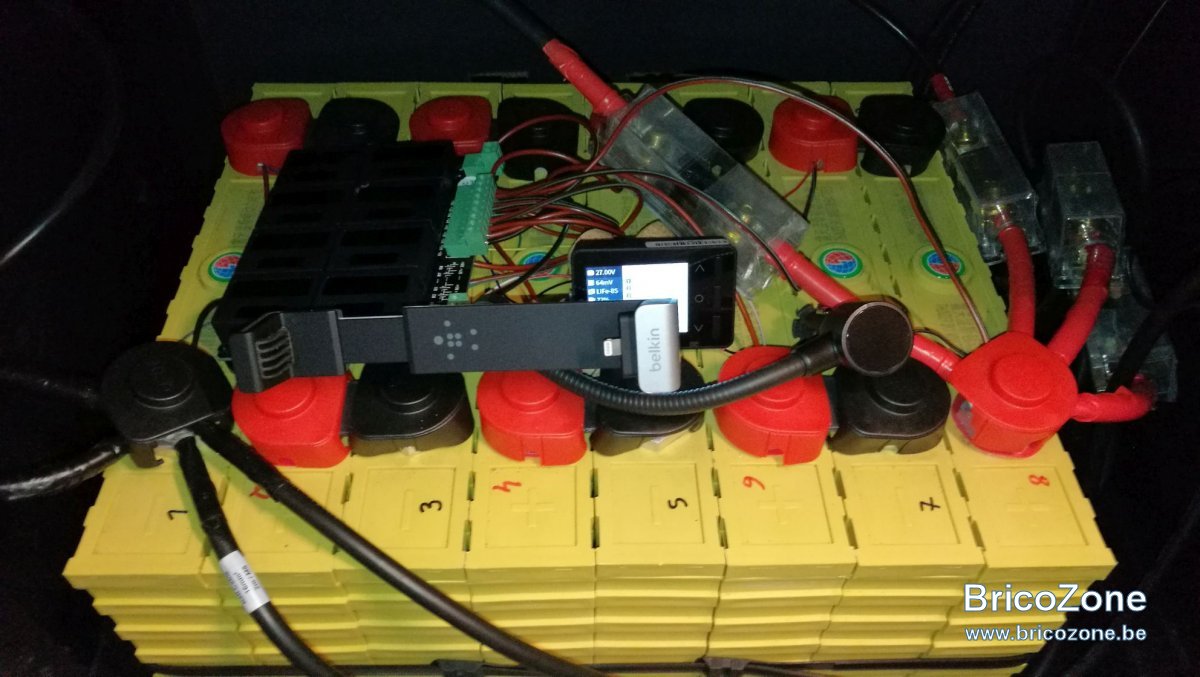

Balancer deligreen 8S reçu:



Dernière édition: 17 Juillet 2019

willy

• 18 Juillet 2019

• #220
