site autonome

Dans le forum Solaire Photo Voltaïque - par xixou le 15 Mars 2016

  1. xixou

    xixou Hainaut

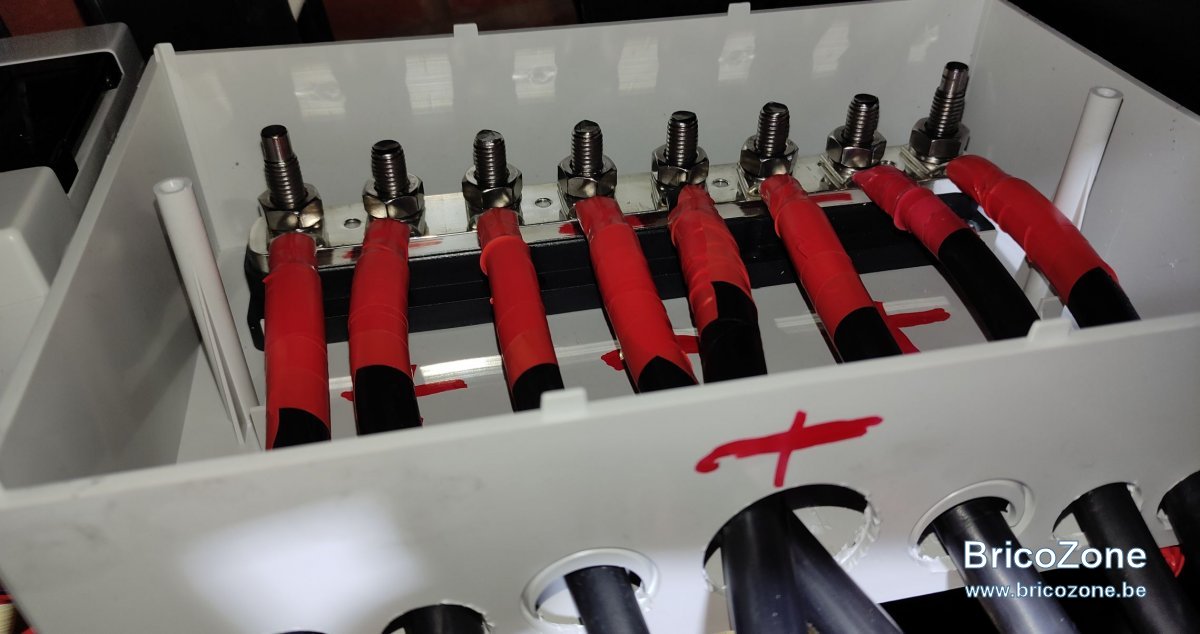

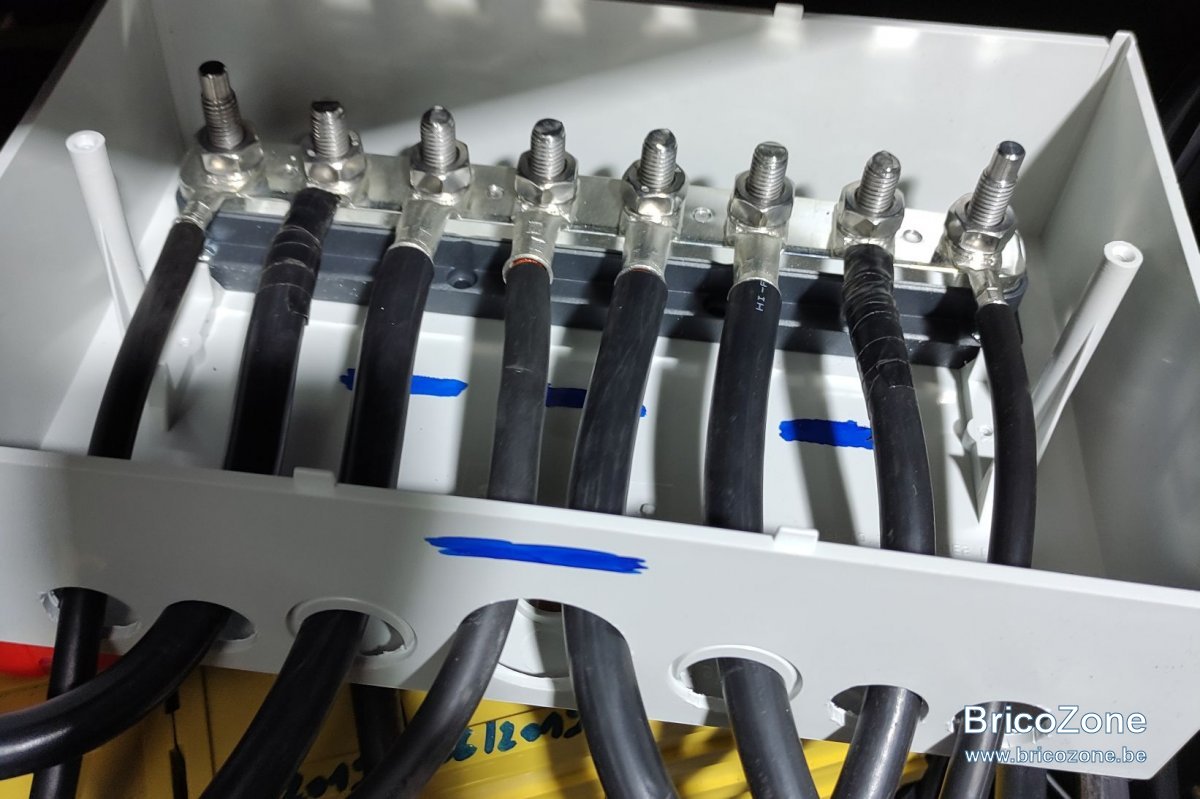

    pfiou, 5 heures plus tard ... (entre changer tous les cables, fusibles , embouts 10 mm,
    c'est fait, alléluia.
    Du peu de ce que j'ai pû voir, ça à l'air de pomper le même courant entre la batterie 2 et 3.
    à vérifier avec la une mais ça devrait être ok (même longeur de câbles et même fusible).
    Je laisse charger mes batteries maintenant (enfin vu le soleil, ça va prendre une semaine lol), je les avait déchargées avant pour limiter les risques si je faisais un court circuit.

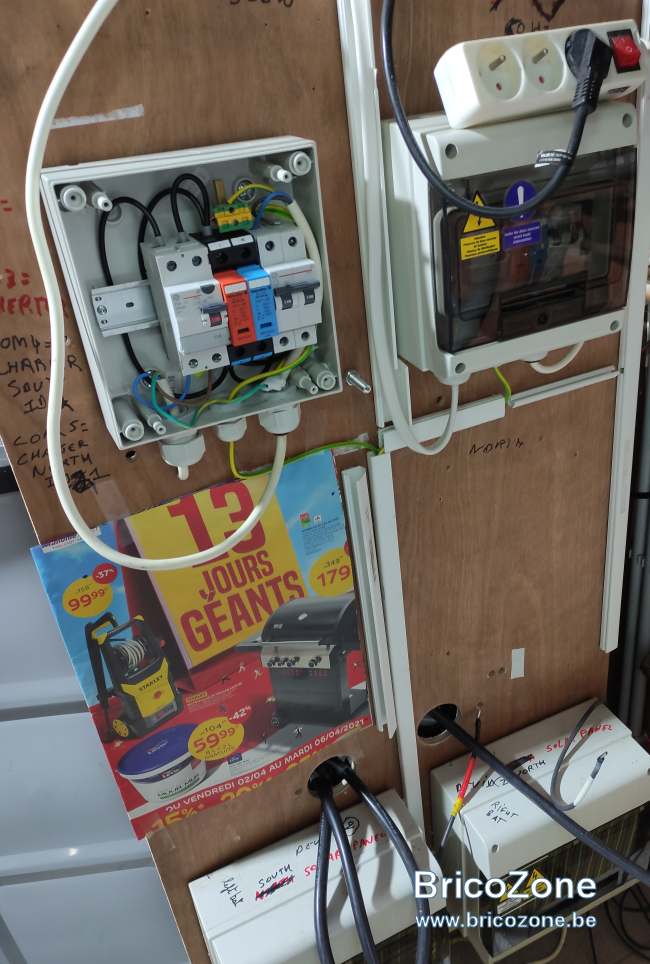

    J'ai mis le chargeurs solaires à l'exterieur gauche et droite.
    Puis un mix batteries et onduleurs pour répartir un peu tout ça et éviter pleine direction que d'un seul côté.







    Dernière édition: 6 Décembre 2020
    xixou , 6 Décembre 2020
    Marc72, jeanphi500 et Yucatan aiment ça.
  2. xixou

    xixou Hainaut

    Toujours pas de soleil depuis 3 mois ...
    Vivement le mois de mars.

    xixou , 31 Janvier 2021
    RobBZ et Marc72 aiment ça.
  3. xixou

    xixou Hainaut

    cool ça produit bien depuis 3 jours, très froid et soleil, le top.

    xixou , 13 Février 2021
  4. Yucatan

    Yucatan 44 ans, Brabant Wallon

    le pendant de Xixou en France :


    Yucatan , 15 Février 2021
    belgotux et xixou aiment ça.
  5. xixou

    xixou Hainaut

    Je vais remplacer les chargeurs solaires (par des passifs 100A Epever, fini le bruit des ventilos).

    xixou , 5 Avril 2021
    Marc72, willy et RobBZ aiment ça.
  6. xixou

    xixou Hainaut

    En fait ça va simplifier mes relais et voltage checker avec ces chargeurs solaires Epever 100A

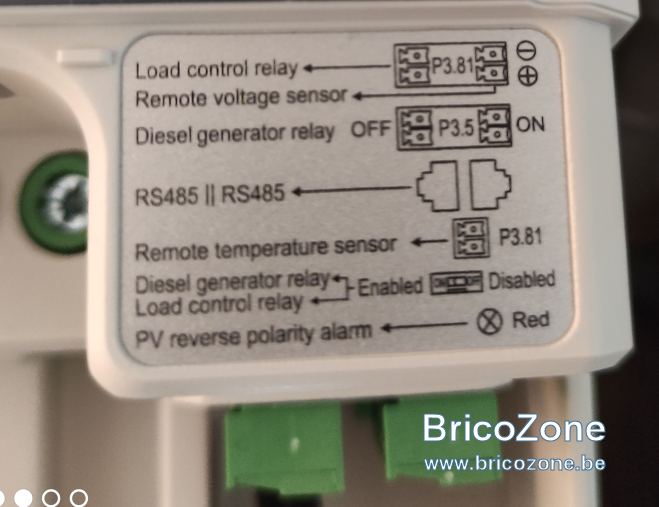

    car ils possèdent un relay qui s'ouvre lorsque la tension est trop basse (paramètrable avec le software PC via port RS485/adaptateur USB).

    Donc je vais juste connecter la sortie relay du chargeur 1 vers mon contrôleur relais USB port 1 pour pouvoir contrôler l'onduleur Epever 1 (PC maison).

    Et de même pour le chargeur solaire 2 vers le port 2 du contrôleur relay USB et l'onduleur Epever 2 (chargeur voiture).

    L'onduleur 3 (machine à pain ou friteuse) est déjà directement connecté via le contrôleur relay USB port 3 (et donc sans protection de tension minimum, sauf par l'onduleur lui même mais c'est un peu trop bas).

    Donc exit le relais ABB (qui chauffe pour rien) et exit le controleur de tension (il utilisait la sortie load du chargeur solaire actuel, sortie qui n'est pas dispo sur le chargeur solaire actuel).

    Je pourrais éventuellement connecter le checker de tension sur le DC des batteries et l'utiliser pour l'onduleur 3
    mais bon, quand j'utilise l'onduleur 3 je sais que la tension sera bonne, donc osef.

    Me faut juste le courage pour tout installer :D

    J'ai déjà préparé les câbles 35mm² avec les embouts sertis.

    Y a plus qu'à.

    xixou , 6 Avril 2021
    Marc72, RobBZ et bubu106 aiment ça.
  7. xixou

    xixou Hainaut

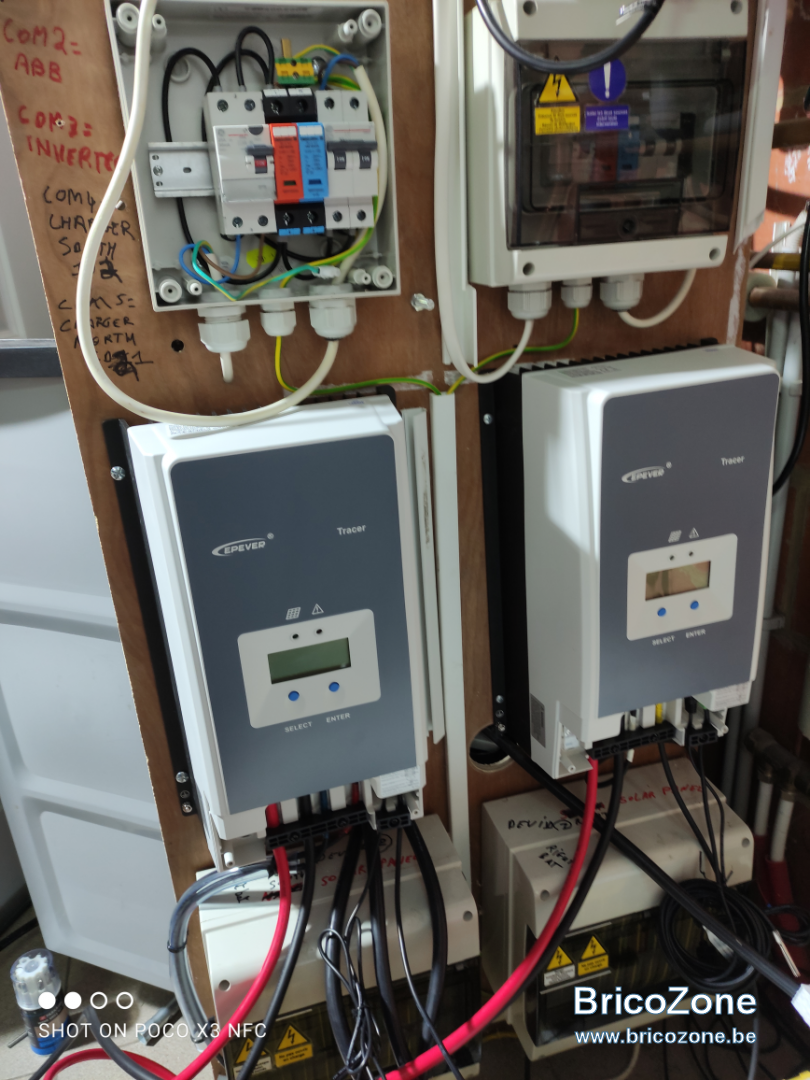

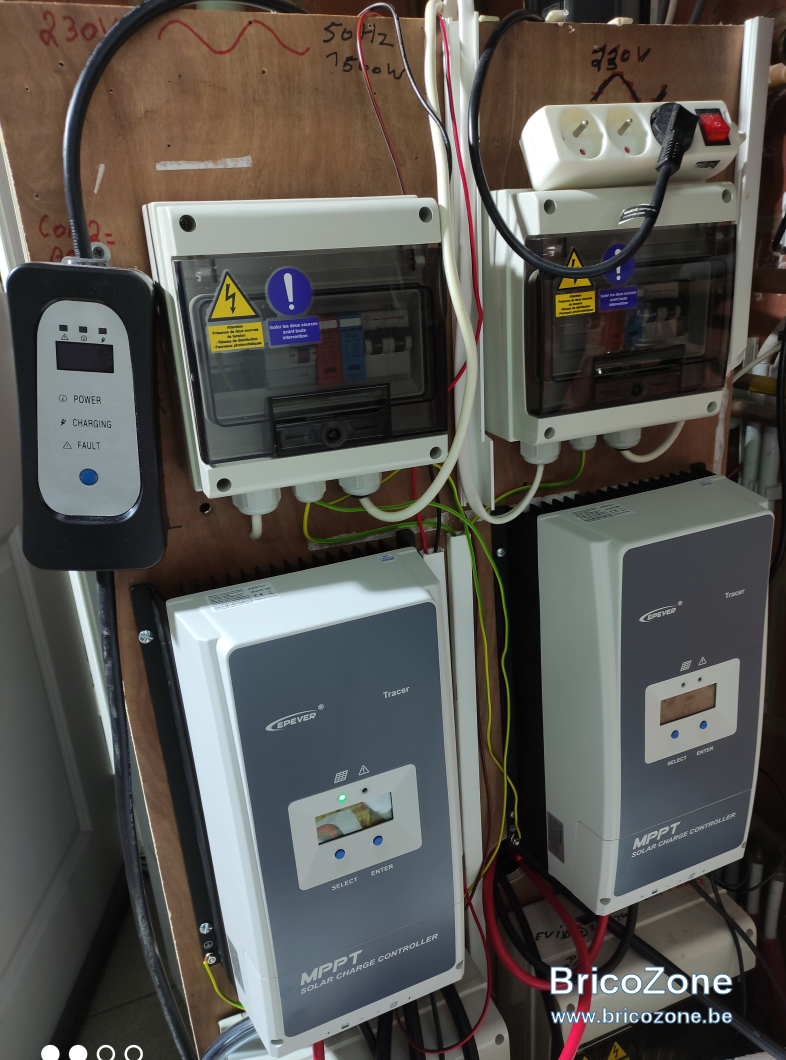

    mmmmm works great :kissing:

    La planche de bois devient un vrai gruyère au fil des années :D
    Demain test de puissance max (soleil et froid)






    xixou , 7 Avril 2021
    Marc72 aime ça.
  8. Marc72

    Marc72 48 ans, Hainaut

    il te faudrait un petit local ou une armoire! ;)

    Si tu en es satisfait, quel modèle de caméra thermique utilises-tu ?

    Marc72 , 7 Avril 2021
  9. kevart

    kevart 37 ans, Liège

    @xixou

    Tu as quoi comme formation?

    kevart , 7 Avril 2021
  10. xixou

    xixou Hainaut

    La flir one connectée sur l'USB C de mon smartphone.

    xixou , 7 Avril 2021
    Marc72 aime ça.
  11. xixou

    xixou Hainaut

    Ingénieur en électronique, pourquoi ?

    Dernière édition: 7 Avril 2021
    xixou , 7 Avril 2021
  12. xixou

    xixou Hainaut

    Demain je vais bien regarder que le chargeur ne charge pas plus haut que la tension que je lui ai donné via le software PC, car c'est critique pour la santé de mes batteries.
    Après ça je ferais un test de décharge et je verrais s'il déconnecte bien le relai pour stopper l'onduleur.

    xixou , 7 Avril 2021
  13. kevart

    kevart 37 ans, Liège

    Je me dit que pour arriver à ton niveau, tu dois pas avoir n'importe quel bagage. ;)

    kevart , 7 Avril 2021
    xixou aime ça.
  14. xixou

    xixou Hainaut

    C'est sympa ;-)
    Comparé au boulot c'est facile!
    Je travaille sur des choses quasi unique au monde avec les FPGA, je suinte de la mort mais j'aime!
    Mais c'est vrai que personne d'autre au boulot n'a encore fait sa station solaire autonome ;-)

    xixou , 7 Avril 2021
    Fufu et RobBZ aiment ça.
  15. xixou

    xixou Hainaut

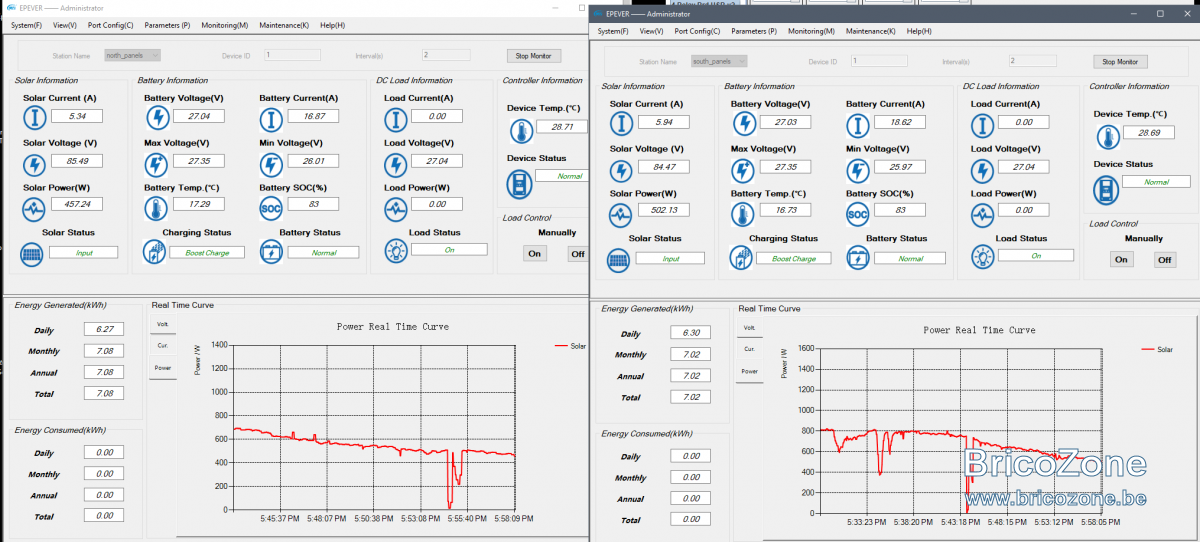

    Arf, il n'y as pas eu assez de soleil pour remplir les batteries.
    12 kWh seulement (bien équilibré les panneaux/chargeurs).

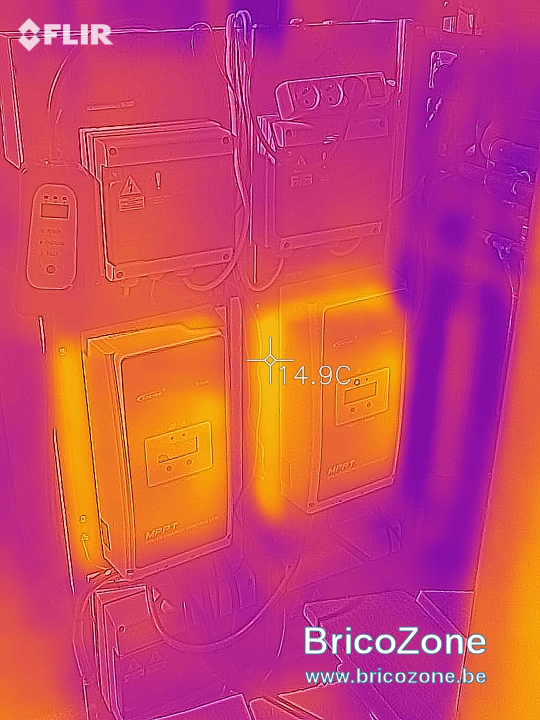

    Mais la temp est nickel, max 30C (delta de 15C par rapport à la température du garage).
    Bons pics juste au dessus de 60A.


    xixou , 8 Avril 2021
    Marc72 aime ça.
  16. xixou

    xixou Hainaut

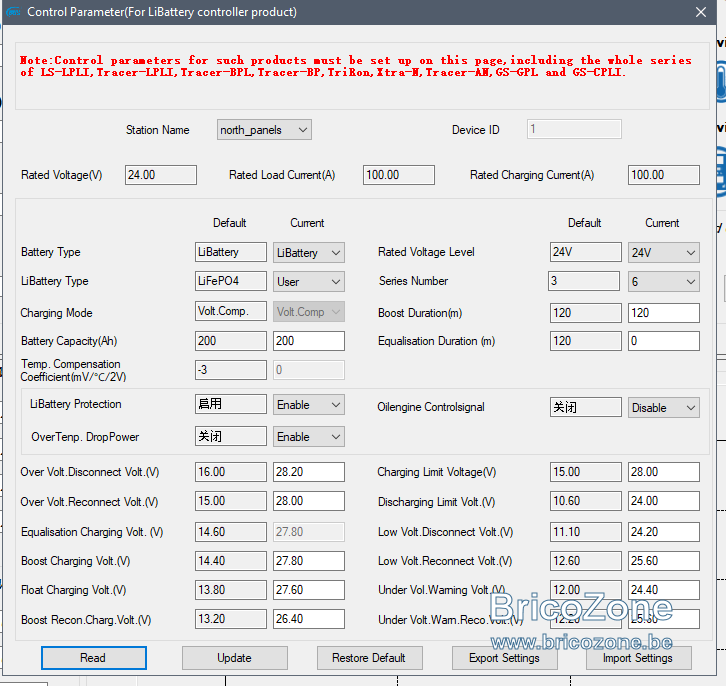

    J'ai utilisé ces paramètres de charge (à 27.8V il ne devrait pas charger plus haut):
    Tiens j'ai mis 6 en série, je dois mettre 8.
    Ha bah ils proposent 9, je laisse donc comme ça :D
    C'était probablement pour les li ion (3.7V).


    Dernière édition: 8 Avril 2021
    xixou , 8 Avril 2021
    Marc72 et RobBZ aiment ça.
  17. xixou

    xixou Hainaut

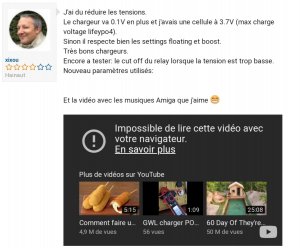

    J'ai du réduire les tensions.
    Le chargeur va 0.1V en plus et j'avais une cellule à 3.7V (max charge voltage lifeypo4).
    Sinon il respecte bien les settings floating et boost.
    Très bons chargeurs.
    Encore a tester: le cut off du relay lorsque la tension est trop basse.

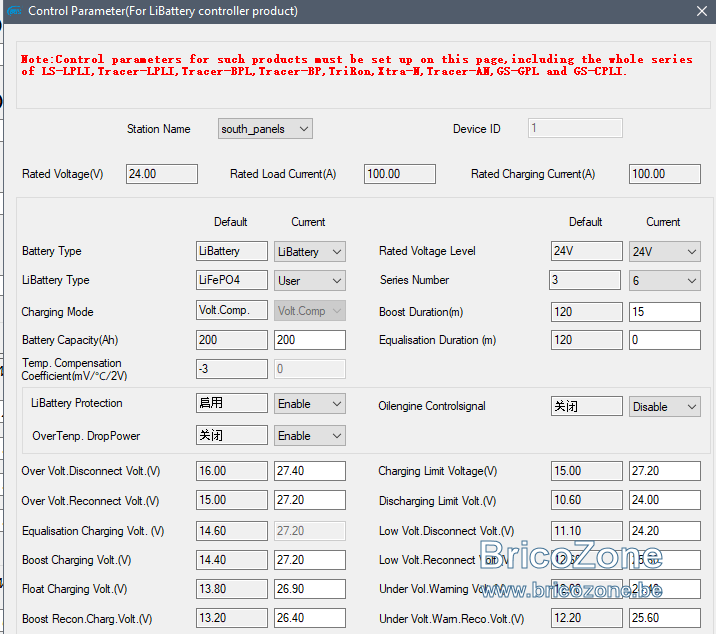

    Nouveau paramètres utilisés:


    Et la vidéo avec les musiques Amiga que j'aime :D




    xixou , 9 Avril 2021, à 18:28
  18. Marc72

    Marc72 48 ans, Hainaut

    Bon ben ... Non ...
    (Bizarre que la tablette Samsung ne puisse pas le lire et "en savoir plus" n'éclaire rien)

    Marc72 , 9 Avril 2021, à 19:18
  19. jean_marc_cse

    jean_marc_cse 51 ans, Brabant Wallon

    tu peux cliquer sur l'icone Youtube, ca ouvrira le lecteur Youtube de ta tablette.

    jean_marc_cse , 9 Avril 2021, à 19:31
  20. Marc72

    Marc72 48 ans, Hainaut

    Et à présent cela fonctionne !?
    (rien fait de plus ni même vide le cache)
    Ne pas chercher à comprendre. :rolleyes:

    Marc72 , 9 Avril 2021, à 19:42
    jean_marc_cse aime ça.
