temoin LED Niko

davidisa

• 21 Mars 2012

• #21

Personne ?



omega.067

• 22 Mars 2012

• #22

bonjour
plus que certainement une tension induite par la capacité de la ligne
Michel



Cory

• 25 Mars 2012

• #23

Bonjour davidisa,
Explications sur https://docs.google.com/open?id=0B5...MTcwLWEwZmQtY2VjZTc2OGNiOGRj&authkey=CInvvtsO
Cory



E

edieudon

• 4 Janvier 2014

• #24

Bonjour,

Je relance ce post car je me pose une petite question. Comme précisé au poste 1, la LED a une fonction de signalisation pour les BP, va et vien etc. Et une fonction de contrôle dans le cas d'un placement d'un interrupteur bipolaire.

De mon côté, je voudrais justement que le LED ait une fonction de contrôle (allumé lorsque le point lumineux est allumé) avec un va et vien.
(en fait, c'est un double va et vien (avec deux témoins) que je dois placer).

Est-ce possible que la LED ait une fonction de contrôle dans le cas de va et vien ?

Et si oui comment cabler ?

Les deux va et vient doivent-ils être à témoin ou un seul peut-il l'être ?

Je pensais prendre :
* interrupteur double va et vien réf 170-02601 1x

* interrupteur va et vien réf 170-01671 2x

* unités LED 230V 170-37223 2x

J'ai parcouru les nombreux topic liés mais je "nage" un peu et n'ait pas trouvé de réponse claire à cette question.

D'avance un grand merci pour votre aide et très bonne soirée à vous ;-)



Dernière édition par un modérateur: 4 Janvier 2014

Cory

• 5 Janvier 2014

• #25

Bonjour edieudon,
Vous trouverez ci-dessous les différents schémas possible.
Cory



E

edieudon

• 5 Janvier 2014

• #26

Bonjour Cory. Merci pour votre réponse. Si je comprends bien le "fil" vert représente le Led témoin.

Si je procède comme sur le schéma "va et vien témoin première possibilité", est-ce que le Led aura bien une fonction de contrôle? Je veux justement éviter qu'il naît une fonction de signalisation..

Merci bcp et très bon dimanche



L

lambertph

• 6 Mars 2014

• #27

Bonjour Eudieudon,

alors, suivant le schéma, a-t-elle une fonction de signalisation ou de contrôle?

bien à toi



C

CrOzEn

• 11 Mars 2014

• #28

Bouh quelle galère cette LED
Dans mon cas en triphasé sans neutre, je ne vois pas comment faire pour que la LED ne s'allume uniquement quand l'interrupteur (unipolaire) est ouvert et donc la LED s'éteint interrupteur fermé. C'est à dire une fonction de témoin pour la nuit.

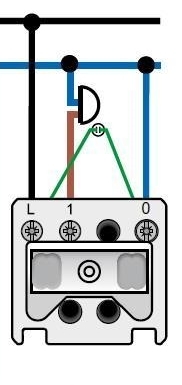

Sur ce schéma, est-ce que l'interrupteur coupe le bleu quand il ferme le brun ?



Dernière édition par un modérateur: 11 Mars 2014

C

calbe

• 11 Mars 2014

• #29

CrOzEn;847804 a dit:

Bouh quelle galère cette LED
Dans mon cas en triphasé sans neutre, je ne vois pas comment faire pour que la LED ne s'allume uniquement quand l'interrupteur (unipolaire) est ouvert et donc la LED s'éteint interrupteur fermé. C'est à dire une fonction de témoin pour la nuit.
Sur ce schéma, est-ce que l'interrupteur coupe le bleu quand il ferme le brun ?

Cliquez pour agrandir...

Fonction témoin = LED allumée quand l'interrupteur est fermé (lampe allumée).
Vous voudriez une fonction veilleuse, mais qui éteint la LED lorsque la lampe est allumée c'est bien ça ?

Branchez la LED entre les bornes L et 1, ainsi quand l'interrupteur est ouvert il y a environ 230V aux bornes de la LED qui est donc allumée, mais un courant trop faible pour allumer la lampe qui restera donc éteinte. Et lorsque l'interrupteur sera fermé (donc lampe allumée), les bornes L et 1 seront court-circuitées et la LED éteinte.

Sur le schéma, l'interrupteur met en contact le noir et le brun. La borne 0 sert à alimenter la lampe en fonction témoin ou veilleuse (toujours allumée) et n'est pas utile dans votre cas.



Dernière édition par un modérateur: 12 Mars 2014

C

CrOzEn

• 12 Mars 2014

• #30

Oui c'est bien ça, je voudrais que la LED me serve de repérage de l'interrupteur quand ouvert par exemple pour la nuit pour ne pas devoir à chercher l'interrupteur.
J'essaierais comme vous dites!



C

calbe

• 12 Mars 2014

• #31

CrOzEn;847824 a dit:

Oui c'est bien ça, je voudrais que la LED me serve de repérage de l'interrupteur quand ouvert par exemple pour la nuit pour ne pas devoir à chercher l'interrupteur.
J'essaierais comme vous dites!

Cliquez pour agrandir...

Sinon entre les bornes L et 0, elle sera toujours allumée, à vous de voir ce que vous préférez et si vous disposez du neutre au niveau de l'interrupteur. ;-)

Ajout d'information suite à la réponse de Cory et pour ne pas vous troubler: je parle ici de neutre mais dans votre cas il s'agit d'une autre phase.



Dernière édition par un modérateur: 12 Mars 2014

Cory

• 12 Mars 2014

• #32

Bonjour CrOzEn,
Pourquoi voudriez-vous absolument un neutre ???
Une lampe ou témoin, ou encore led fonctionnent entre deux phases ou entre une phase et un neutre peut importe.
Comme calbe vous le dit vous avez le choix entre deux solutions.
Et tel que votre schéma cela devrait fonctionner comme témoin de position sans autres problèmes.
Cory



C

CrOzEn

• 12 Mars 2014

• #33

Bonjour Cory,
La où j'ai douté de la réponse de calbe au niveau branchement de la LED entre L et 1. Comment cela pourrait-il fonctionner puisqu'il s'agit de la même phase? Il faut toujours deux fils (phase + neutre ou phase 1 + phase 2).



C

calbe

• 12 Mars 2014

• #34

CrOzEn;847949 a dit:

Bonjour Cory,
La où j'ai douté de la réponse de calbe au niveau branchement de la LED entre L et 1. Comment cela pourrait-il fonctionner puisqu'il s'agit de la même phase? Il faut toujours deux fils (phase + neutre ou phase 1 + phase 2).

Cliquez pour agrandir...

Voyez la lampe (pas la LED) comme un fil, et vous avez d'un coté le fil noir amenant une phase, et de l'autre le fil bleu, qui a travers la lampe et le fil brun amène une autre phase.

Donc interrupteur ouvert, vous avez entre le fil noir et le fil brun une tension de 230 Volts, car sans courant il n'y a pas de chute de tension dans la lampe (la lampe n'est qu'un fil).
Si vous y connectez la LED elle va s'allumer et consommer un très faible courant. Ce faible courant traversera aussi la lampe mais il est trop faible que pour allumer la lampe et n'y subit qu'une très faible chute de tension.



Cory

• 12 Mars 2014

• #35

Bonjour CrOzEn,
Suivez bien le schéma et vous verrez que le Led forme avec la lampe un circuit série et donc s'allume lorsque l'interrupteur est ouvert.
Cory



C

CrOzEn

• 12 Mars 2014

• #36

J'y vois plus clairement :=)



C

CrOzEn

• 12 Mars 2014

• #37

Du coup calbe, puisque le L et 1 m'intéresse pour la LED comme expliqué plus haut et pas le 0, un socle unipolaire normal est compatible donc ?
http://www.my-electro.be/fr/product/niko-ref-170-01100/

C'est bien moins cher.
Merci.



Cory

• 12 Mars 2014

• #38

Mais oui, bien sur.
La borne "0" remplace éventuellement un Wago.
Cory



B

Beroul

• 25 Février 2015

• #39

fax;220076 a dit:

Si tu veux un "contrôle" sur un inter unipolaire, il ne faut pas acheter le 170-37123 ou 170-37323 mais bien la led simple à raccorder aux bornes adéquates

Cliquez pour agrandir...

Quelles bornes adéquates j ai 3 fils 2 rouges et un vert donc il me faut un unipolaire témoin 3 bornes
1 fil rouge L1 l autre 1 le vert dans 2 et les fils dans le borner qui me reste ? merci



D

dorcyzz

• 24 Mars 2017

• #40

Bonsoir à tous,

Je me permet de relancer ce post car j'ai le même genre de problème, et je ne m'en sort pas...
J'ai un interrupteur niko comme celui-ci :

sur lequel arrivent 2 fils branchés sur le L et le 1.

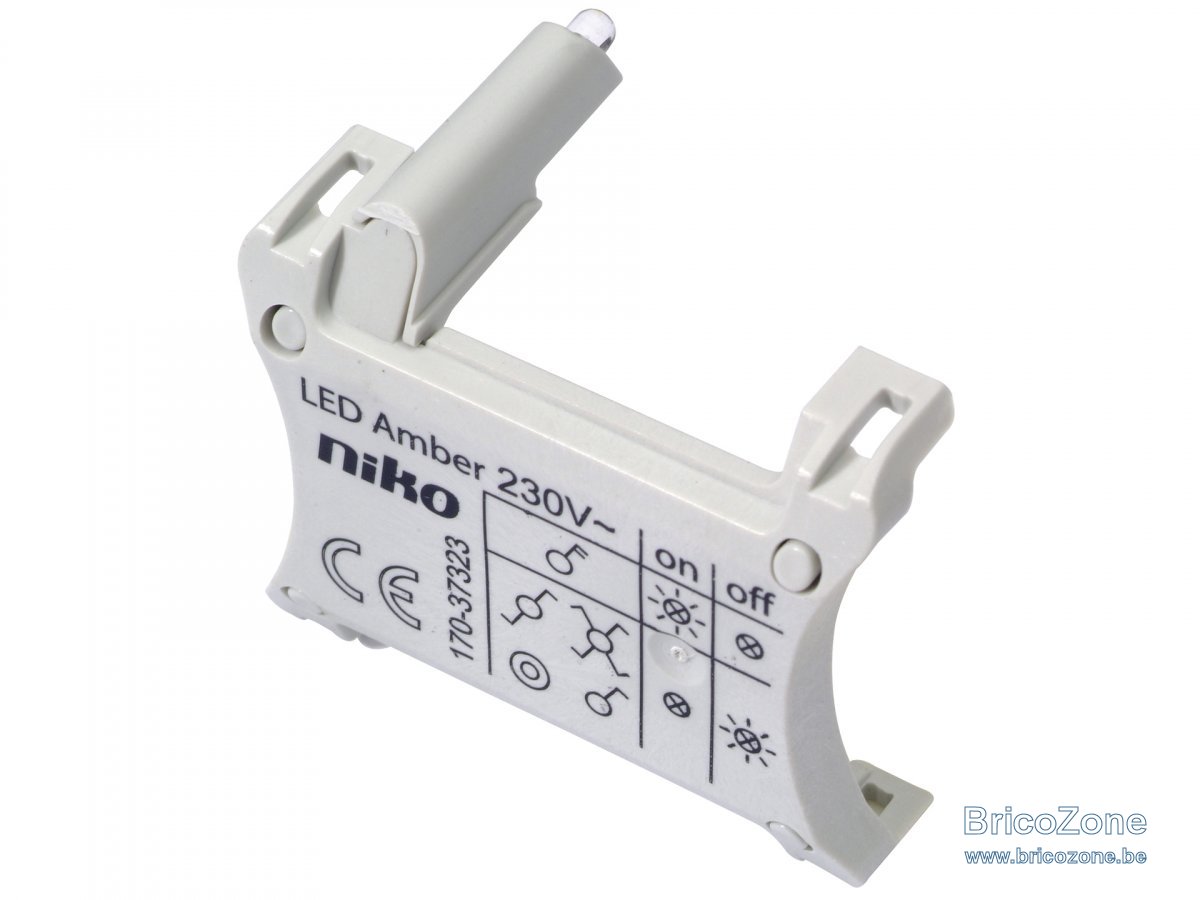

J'ai acheté un module led témoin comme celui-ci :

J'aimerais que la led s'allume uniquement lorsque la lampe est allumée.
Mon problème est que la led ne s'allume jamais...
Est-il possible de faire marcher ce systême ou dois-je avoir un interrupteur bipolaire comme celui-ci (sachant que je n'ai que 2 fils) :

Merci d'avance,

Sébastien
