Quel est l'intérêt d'avoir amené les 3 phases dans un même blochet..........?

L'éclairage se retrouve sur un disjoncteur tri? En domestique ?

  • #62
A mon avis il prend le fil de terre pour la troisième phase :tired_face:

  • #63
Bonjour

Je pose ma question ici vue que le sujet est déjà lancé .
J'ai trois interrupteur Niko dans une cage d'escalier en vas et viens . Ceux-ci sont standard sans led.
Je souhaite ajouter un témoin lumineux pour la nuit .

Est-ce que je dois remplacer les interrupteurs pour des compatible avec des modules led ?

Quel est la différence entre mettre un module led a l'arrière de l interrupteur et mettre simplement une led avec deux fils ?

Puis-je ajouter une simple led Niko et remplacer le cache de l'interrupteur pour voir le led?

Merci

  • #64
Cory a dit:
Bonjour edieudon,
Vous trouverez ci-dessous les différents schémas possible.
Cory
Cliquez pour agrandir...

Bonsoir Cory.

J’ai suivi votre schéma pour appliquer un témoin LED de contrôle sur un interrupteur va et vient unipolaire en branchant chaque fil sur le 1 et 1’ mais le témoin agit donc comme signal et non contrôle.

Impossible de le brancher en mode contrôle.

Un autre interrupteur avec position 0 est-il nécessaire ?

merci

  • #65
Bonjour, chez Niko, un interrupteur avec lampe de signalisation (pour le voir dans la nuit) n'est pas le même qu'un interrupteur avec lampe témoin (qui dit si la lampe qu'on allume est allumée ou éteinte, genre lampe extérieur). Il y a un interrupteur spécifique pour un des deux, je ne sais plus lequel, je pense "le témoin" faut regarder dans le catalogue.

  • #67
Ce qu'il faut surtout est d'avoir le neutre et une phase accessible dans le blochet.
Ce qui n'est pas toujours le cas.

  • #68
Cory a dit:
Ce qu'il faut surtout est d'avoir le neutre et une phase accessible dans le blochet.
Ce qui n'est pas toujours le cas.
Cliquez pour agrandir...
Est-ce que cela fonctionnerait avec l’interrupteur sus mentionné?
Merci :)

  • #70

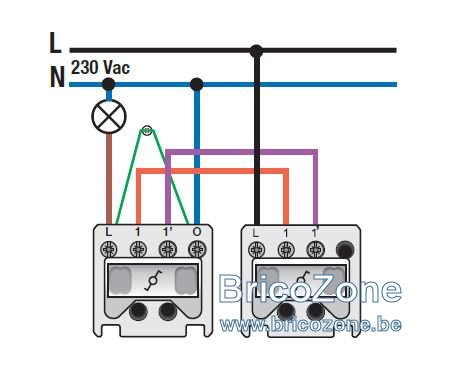

Voici un simple allumage unicolore temoin

Le Led est mis entre le 1 phase lampe et 0 neutre


  • #71
lambertph a dit:
Voici un simple allumage unicolore temoin

Le Led est mis entre le 1 phase lampe et 0 neutre

Voir la pièce jointe 135997
Cliquez pour agrandir...

témoin de signalisation ou de contrôle?

pour un contrôle (led allumée quand la lampe est allumée), pas besoin de cela, il suffit de brancher en // de la lampe sur un unipolaire.

  • #72
hello, vous voulez une fonction de temoin/controle => led allumé quand interrupteur ON)

il y a 2 type de led pour les int :

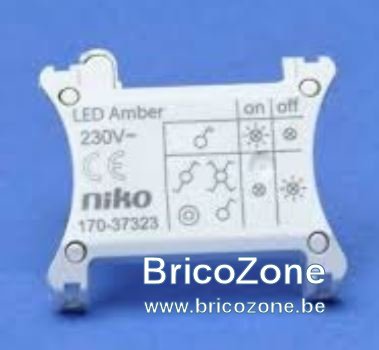

le 1er : qui se clipse à l'arriere,
si vous avez un va et vient, cette led aura la fonction de signalisation/veilleuse (led allumé quand interrupteur off)

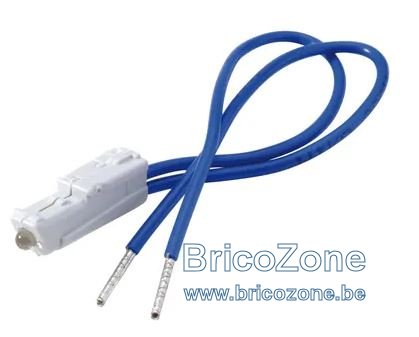

le 2 eme : qui se raccorde comme on veut


Pour vous, choisissez le 2eme cas et raccorder cette led en parallele sur la lampe
comme ceci :

MAIS : vous ne pourrez mettre ce voyant de temoin/controle uniquement que 1 coté, cad du coté de la lampe et il faut aussi que le neutre soit dans l'interrupteur coté lampe :confused:
a moins de modifier le cablage => ajouter un fil entre les 2 interrupteurs et avoir le neutre dans chaque interrupteur

regarder ceci : https://schema-electrique.net/va-et...moin-lumineux-schema-cablage-branchement.html
;)

Dernière édition:
  • #73
Bctr a dit:
témoin de signalisation ou de contrôle?

pour un contrôle (led allumée quand la lampe est allumée), pas besoin de cela, il suffit de brancher en // de la lampe sur un unipolaire.
Cliquez pour agrandir...
Ben oui je suis en témoin, et ce que vous dites est correcte et c est aussi ce que je vous explique avoir fait aussi.... relisez les messages... bonne chance

  • #74

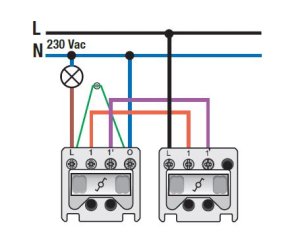

S’il y a bien un neutre dans les boîtes, le dernier schéma (en bas à droite) du #25 permet d’avoir la led témoin en « contrôle » des deux côtés :

  • les deux bornes L ensemble
  • la phase sur un pilote
  • les retours lampe sur l’autre pilote (des deux côtés forcément si c’est pour avoir la led sur les deux interrupteurs)

Et un interrupteur va-et-vient, c’est un interrupteur va-et-vient, on s’en tape qu’il ait ou non la borne 0. La borne 0, c’est juste une borne libre de potentiel, elle sert juste de « passage », un bête wago fait exactement la même chose.

  • #75
Merci à vous tous, je vais donc tirer un neutre vers l’interrupteur :)

question sans doute bête mais si neutre d’une autre lampe passe dans le blochet (interrupteur du dessus), puis-je le repiquer ? :D

  • #76
Bah, si c’est le même circuit, oui, évidemment :)

  • #77
Je ne pensais pas qu'un système va-et-vient à témoin me rende si énervé mais c'est possible.
J'ai testé différents schémas pour avoir deux témoins de contrôle et au final, j'ai toujours le témoin allumé lorsque j'y connecte une charge... (à vide ça passe nickel.)

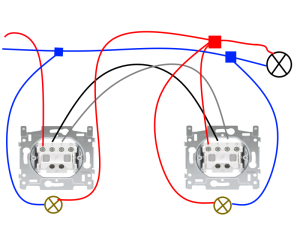

Voici mon schéma, si quelqu'un aurait une idée/solution... le mode témoin fonctionne par contre, mais on a toujours eu le mode contrôle sur un interrupteur; et avec l'ajout du second, nous voudrions le conserver.)

Edit : je me doute qu'il s'agit de tension induite, y a t il un moyen de bloquer cette tension au niveau du témoin? Je vais voir pour ajouter un condo à la base des témoins pour éliminer cette tension fantôme...

Dernière édition:
  • #78
Bonjour,
Je viens de parcourir plusieurs posts sur le sujet des interrupteurs avec témoin lumineux Niko.

Pourriez vous me confirmer ces quelques points :
Merci d'avance​

  • #79
hello,
Temoin controle
oui avec ce schema, (phase et neutre dans les 2 blochets et du meme circuit )
ok pour interrupteur va et vient 4 bornes
fil led 230V
;)

  • #80
Bonjour,

J'ai remplacé un interrupteur Niko unipolaire par un Niko unipolaire avec témoin.
J'ai 2 fils qui arrivent à mon interrupteur (un bleu et un gris).

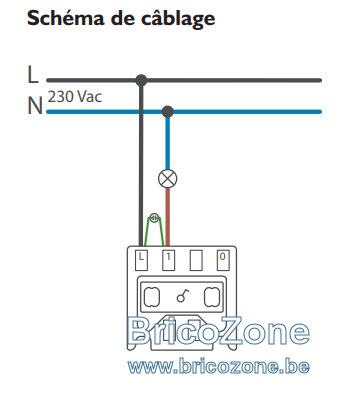

J'ai suivi ce schéma


et le comportement est des plus bizarre !!!
  • Quand le témoin est éteint : la lampe est allumée
  • Quand le témoin est allumé : la lampe très légèrement allumée !!!

J'ai inversé le gris et le bleu dans l'interrupteur et le résultat est le même !

Une idée d'où le problème pourrait venir ?

Merci d'avance
