temoin LED Niko

Cory

• 24 Mars 2017

• #41

Bonjour,
Si vous n'avez que deux fils qui arrivent à l'interrupteur il n'est pas possible de réaliser le montaghe que vous souhaitez.
Cory



D

dorcyzz

• 25 Mars 2017

• #42

Ok,merci.
J'ai cependant encore deux questions, si je peux.

J'ai mis le module led sur mon interrupteur, et la led s'allume quand la lampe est éteinte et s'éteind quand la lampe s'allume, ce qui me convient.
Mes questions sont les suivantes :

1. La led restant beaucoup allumée, sa consommation est-elle négligeable ou non ?
2. Quand la led est allumée, sont intensité varie légèrement. Je suppose que c'est normal et dû à la phase ?

Merci d'avance pour vos réponses.

Sébastien



Cory

• 25 Mars 2017

• #43

Bonjour,

1. La led restant beaucoup allumée, sa consommation est-elle négligeable ou non ?

La consommation est absolument négligeable.

1. Quand la led est allumée, sont intensité varie légèrement. Je suppose que c'est normal et dû à la phase ?

La variation d'intensité dépend de la lampe du circuit. Probablement une économique.
Cory



D

dorcyzz

• 25 Mars 2017

• #44

Oui, c'est en effet une lampe économique.

Merci beaucoup pour vos réponses rapides !

Sébastien



M

mehdif

• 29 Avril 2018

• #45

Bonjour, je me permets de relancer ce sujet parce que j'ai le même problème avec un interrupteur unipolaire Niko.
Je souhaite brancher une led comme Control (s'allume lorsque la lampe s'allume).

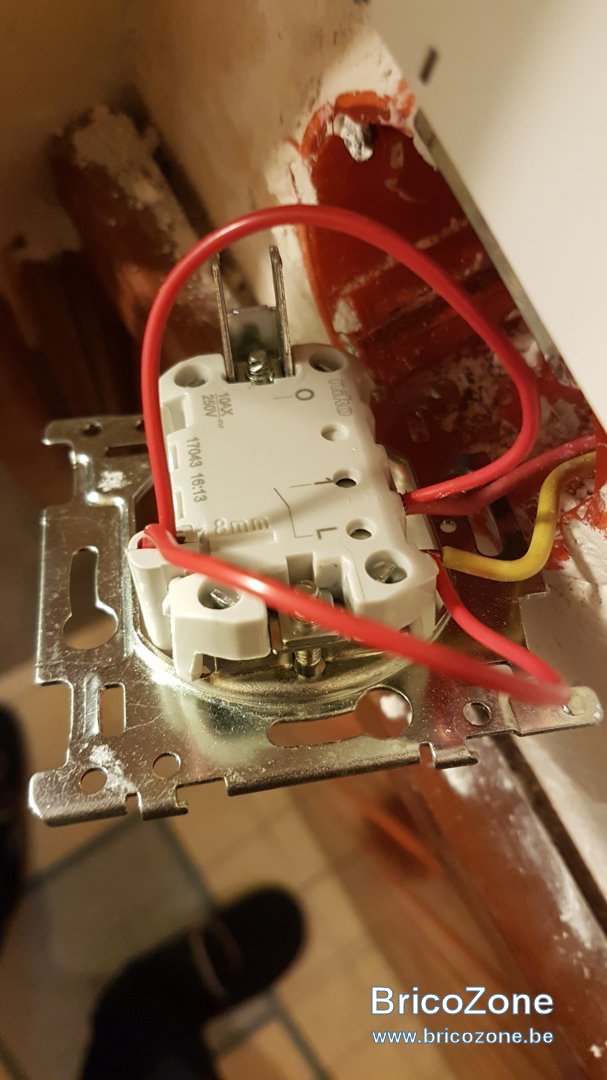

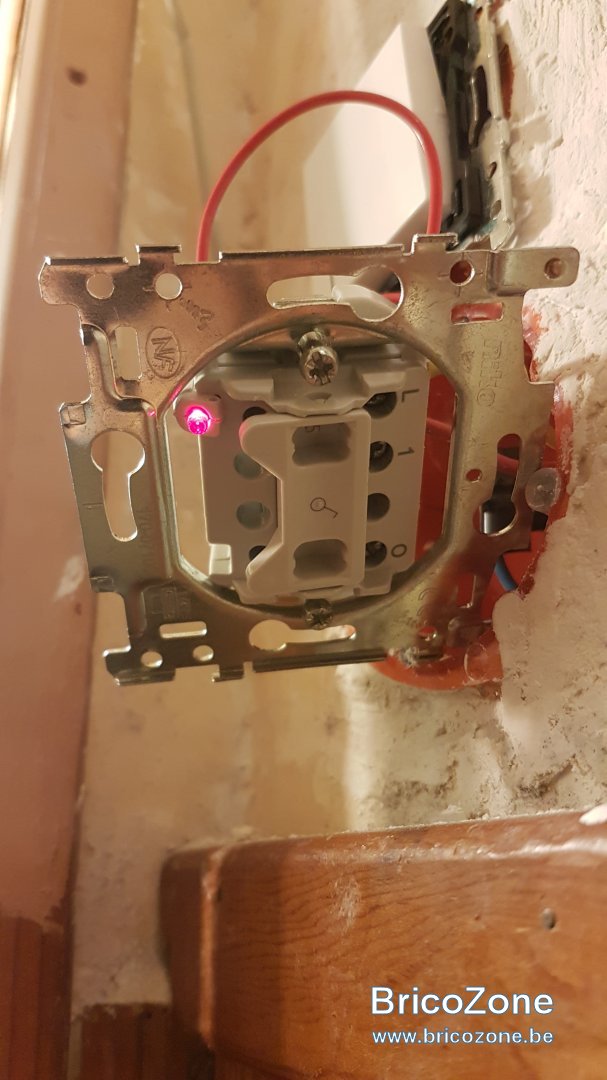

J'ai l'effet inverse, la led s'allume lorsque la lampe est éteinte. Je joins les photos de mon installation. Comme vous l'avez expliqué précédement, je n'ai utilisé le point 0 mais bien branché les 2 fils à L et 1.
Je vous remercie d'avance pour votre aide et vous souhaite une bonne soirée.



Cory

• 29 Avril 2018

• #46

C'est la réaction normale vu qu'il manque la phase.
Le raccordement actuel sert de témoin de position pour trouver l'interrupteur dans l'obscurité.



M

mehdif

• 29 Avril 2018

• #47

Merci pour votre réactivité. il manque la phase ? pour moi c'est le fil rouge, je viens de tester avec un tourne visse testeur, il y'a bien du jus.
Pas de solution avec mon installation actuelle ?
Encore une fois merci



Cory

• 29 Avril 2018

• #48

Foutez moi ce tournevis testeur à la poubelle le plus rapidement possible et utilisez une vraie lampe témoin.
Avec cet engin vous ne testez absolument rien.
Il faudrait avoir l'arrivée des deux fils d'alimentation dans le blochet.



hql161

• 29 Avril 2018

• #49

hello,

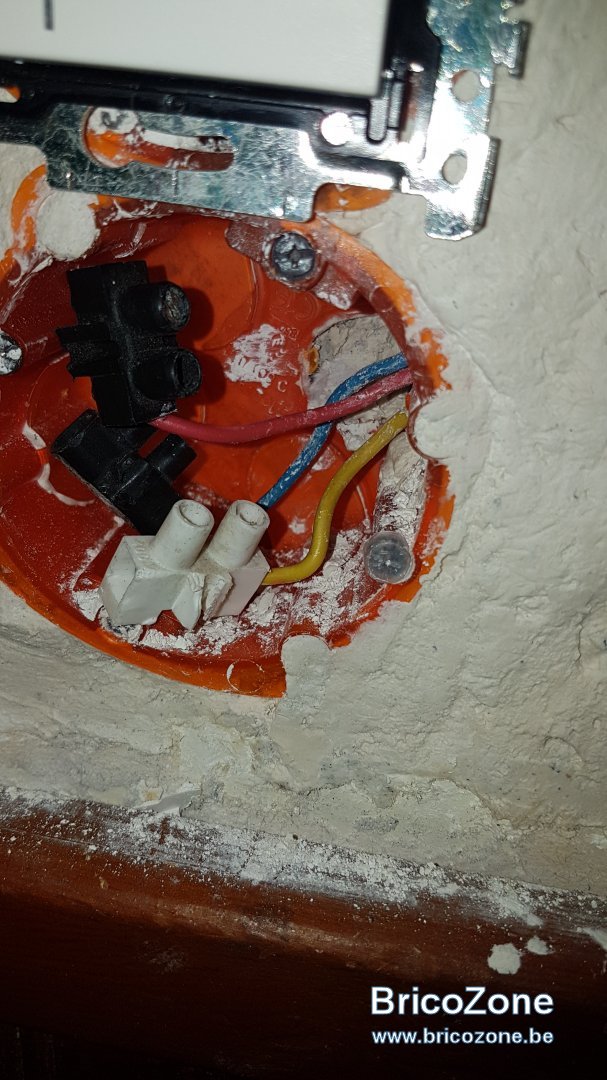

raccorder la led en // sur les 2 fils de la lampe, qui arrive dans le blochet car je vois un fil bleu

faites une photo de votre blochet et on confirmera



M

mehdif

• 29 Avril 2018

• #50

Bien vu, effectivement il y'a un fil bleu que je n'utilise pas (je n'ai pas compris l'intérêt jusqu'à présent

Du coup ou est-ce que je le branche dans l'interrupteur ? si j'ai bien compris les deux fils de la led doivent être branchés sur le bleu et rouge qui arrivent.

Merci​



hql161

• 29 Avril 2018

• #51

pour moi le fil jaune c'est la lampe
le rouge : la phase et le bleu le neutre

il devrait avoir une autre boite entre la lampe et l'interrupteur

tester : brancher la led sur le jaune et le bleu (interrupteur monté fil rouge sur 1 et fil jaune sur L)
le bleu ne va pas a l’interrupteur)



C

calbe

• 30 Avril 2018

• #52

Vous devez connecter le neutre (fil bleu) à la borne 0 et brancher la led entre 1 et 0.
La phase doit être à la borne L et la lampe sur 1.



M

mehdif

• 10 Juin 2018

• #53

Désolé pour ma réponse tardive, ça fonctionne parfaitement avec le fil bleu



F

florian181

• 24 Octobre 2019

• #54

Bonjour à tous

Je me permets de déterrer ce post car j'ai un problème dans le même genre avec un interrupteur unipolaire pour l'éclairage de ma térasse.

C'est une installation en 3 x 230v, ce qui me perturbe probablement un peu.

Actuellement l'interrupteur est en "signalisation" mais j'aimerais qu'il soit en "controle" vu que c'est pour éviter de laisser la lampe de dehors allumée.

Pouvez-vous m'en dire plus sur la borne 0 ? Je ne comprends pas très bien. Si on suit votre exemple : si je mets la lampe témoin sur L de l'interrupteur et 0(qui est le neutre), la lampe ne va t'elle pas s'allumer en permanance ?

Dans mon cas, dois-je mettre la lampe témoin sur entre L(L1) et 0 (L3) ? Actuellement elle est entre L(L1) et L' (L2)

@Cory avez-vous une idée ?

Merci pour votre aide !



C

calbe

• 24 Octobre 2019

• #55

(màj avec du "neutre")
Peu importe l'installation il y aura toujours un neutre "apparent", une phase et une terre pour les circuits monophasés.

Ne serait-ce pas un interrupteur bipolaire si présence de L1 et L2 ? Et d'ou vient le L3 ?

Sinon le principe est toujours le même, la led doit être connectée entre un "neutre" (ou ce qui sert de neutre) et une phase qui sont alimentés simultanément uniquement lorsque la lampe est allumée.

Si unipolaire c'est entre l'arrivée du neutre (qui n'est utile que pour le témoin) et la lampe.
Dans le cas d'un bipolaire l'arrivée ou la "sortie" du neutre peuvent être utilisées.



Dernière édition: 24 Octobre 2019

Cory

• 24 Octobre 2019

• #56

"Peu importe l'installation il y aura toujours un neutre"
Faux, archi-faux.
En 2x230 ou en 3x230V vous pouvez avoir ou non un neutre.
Mais peut-importe qu'il y en ai un il faut toujours câbler l'installation comme s'il y en avait un.

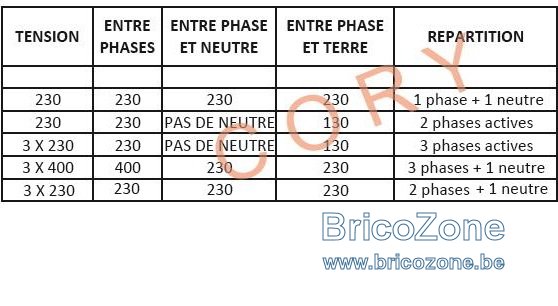

Un exemple de ce que l'on peut trouver.



C

calbe

• 24 Octobre 2019

• #57

Cory a dit:

"Peu importe l'installation il y aura toujours un neutre"
Faux, archi-faux.
En 2x230 ou en 3x230V vous pouvez avoir ou non un neutre.
Mais peut-importe qu'il y en ai un il faut toujours câbler l'installation comme s'il y en avait un.
Un exemple de ce que l'on peut trouver.

Cliquez pour agrandir...

Votre tableau ne va sûrement pas aider Florian à s'y retrouver entre les différentes phases présentes dans son circuit d'éclairage, avec très certainement un fil de couleur bleue (peu importe que ce soit un vrai neutre ou une phase).

Et c'est bien évidemment ce que j'entendais par "il y aura toujours un neutre, une phase et une terre pour les circuits monophasés".
Mais pour ne heurter personne, j'ai mis à jour mon message avec "neutre apparent".



Dernière édition: 24 Octobre 2019

Cory

• 24 Octobre 2019

• #58

Ma réponse est destinée à n'inquieter personne s'il ne trouve pas de neutre, c'est tout à fait normal sauf en 3x400V+N, la seule distribution où il y a certainement un neutre.
Ce qu'il faut pour alimenter le témoin comme demandé est une alimentation et pas spécialement un neutre.



F

florian181

• 25 Octobre 2019

• #59

Bonjour,

Merci à vous deux.

Le tableau est utile pour la culture.

Pour répondre à votre question, il y a d'autre circuit d'éclairage dans les blochets et plusieurs phases différentes. J'ai donc selon moi, assez de phases différentes pour pouvoir faire mon cablage de la lampe témoin.

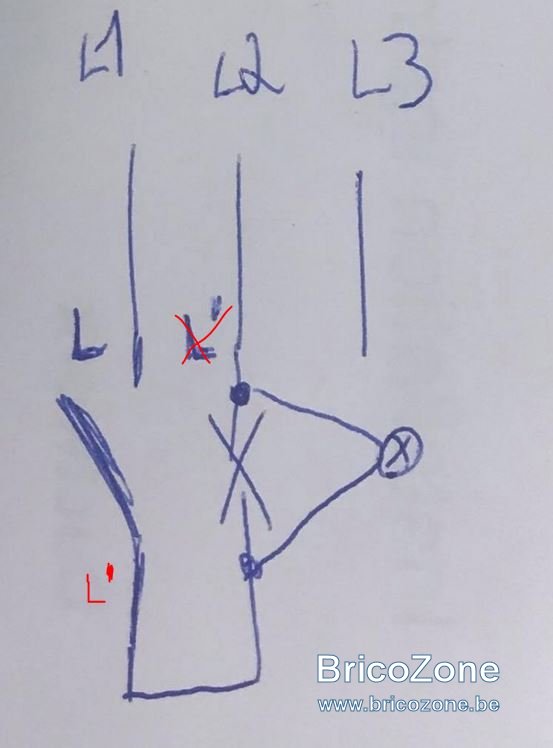

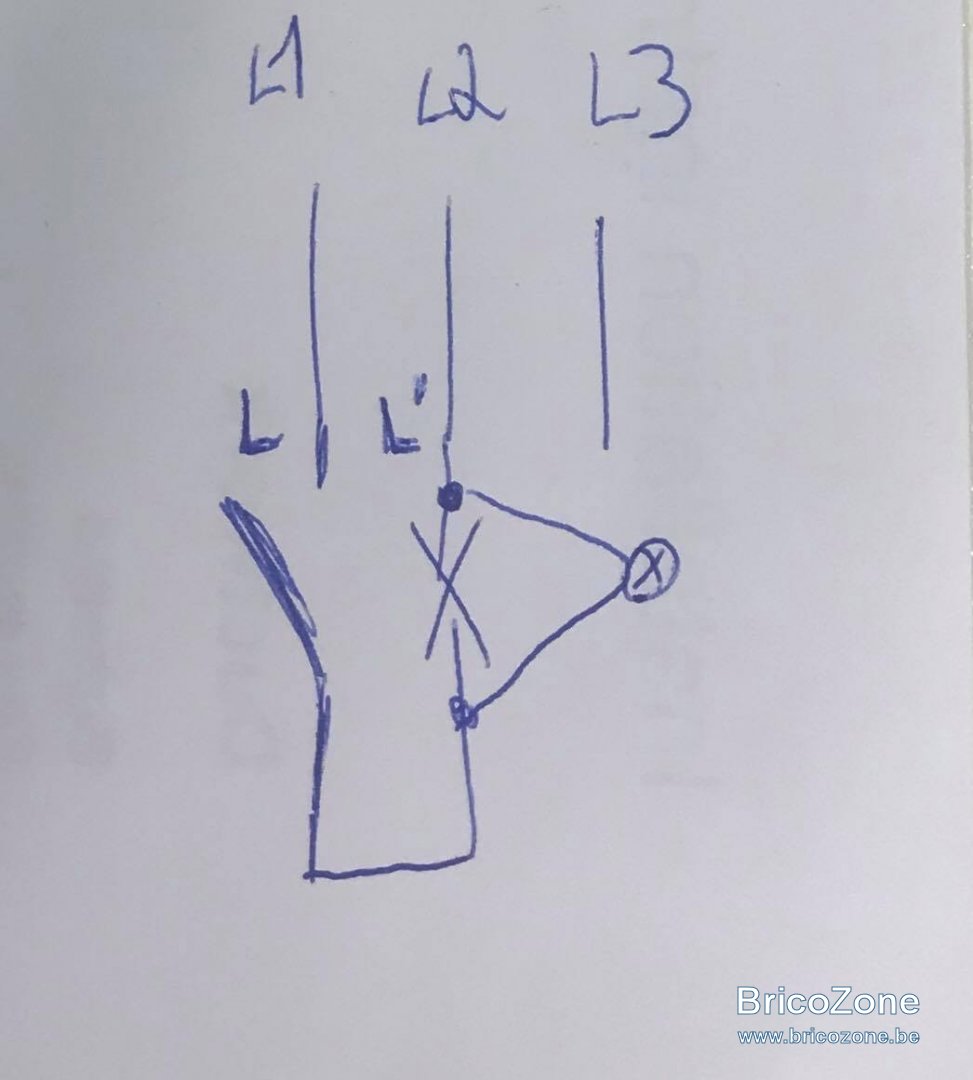

Merci de confirmer le schéma suivant :



hql161

• 25 Octobre 2019

• #60

hello, mettre la lampe temoin en parallèle sur la lampe => ok
attention au L' sur votre schéma
