temoin LED Niko

Cory

• 10 Février 2024

• #81

Ce n'est pas un problème, c'est un indicateur de position, pas de fonctionnement.



P

phildarz

• 10 Février 2024

• #82

Cory a dit:

Ce n'est pas un problème, c'est un indicateur de position, pas de fonctionnement.

Cliquez pour agrandir...

Ah !
Je voudrais l'utiliser en mode contrôle.
J'ai fait une erreur dans l'achat du matériel ?
https://gigatek.be/fr/niko-interr-temoin-1p--nik101-67108 + https://gigatek.be/fr/niko-unite-d-eclairage-bleu-230v--nik170-37223
ou le branchement n'est pas le bon ?


Merci



flashman

• 10 Février 2024

• #83

Ce n'est pas possible avec juste 2 fils... Il faut ramener le neutre à l'interrupteur pour ça.



P

phildarz

• 5 Mars 2024

• #84

Bonjour,

Je pense avoir fait une erreur de compréhension.
J'ai un va et vient et j'aimerais avoir un témoin de contrôle uniquement dans 1 interrupteur.

Voici ce que contient mes 2 blochets

Interrupteur 1 : (celui où j'aimerai avoir le témoin)

• Navette 1
• Navette 2
• Phase
• Neutre

Interrupteur 2 :

• Navette 1
• Navette 2
• Retour lampe
• Neutre

Est-ce possible avec cette configuration ?
Si non, quel câble devrais je tirer en + ?

Merci d'avance



hql161

• 5 Mars 2024

• #85

hello,
vous avez un 4G entre les 2 va et vient?

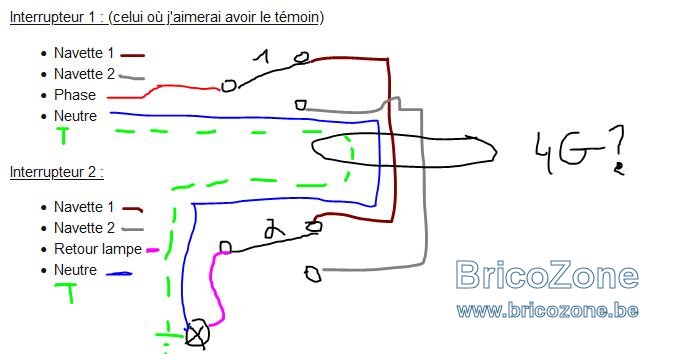

vous avez ceci ??? :

si oui,

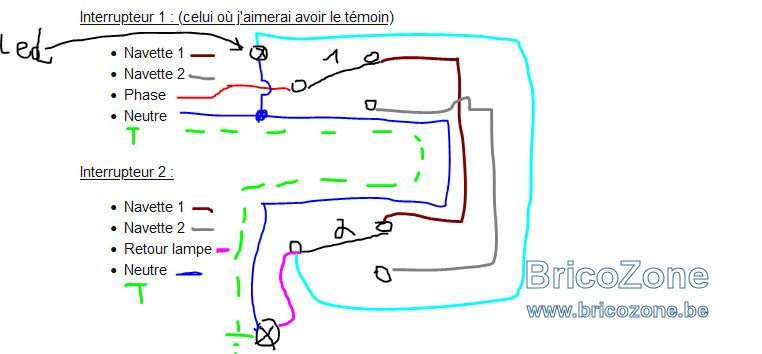

manque 1 fil =>> en bleu cyan ci-dessous pour raccorder la led dans l'int 1



P

phildarz

• 6 Mars 2024

• #86

onjour @hql161

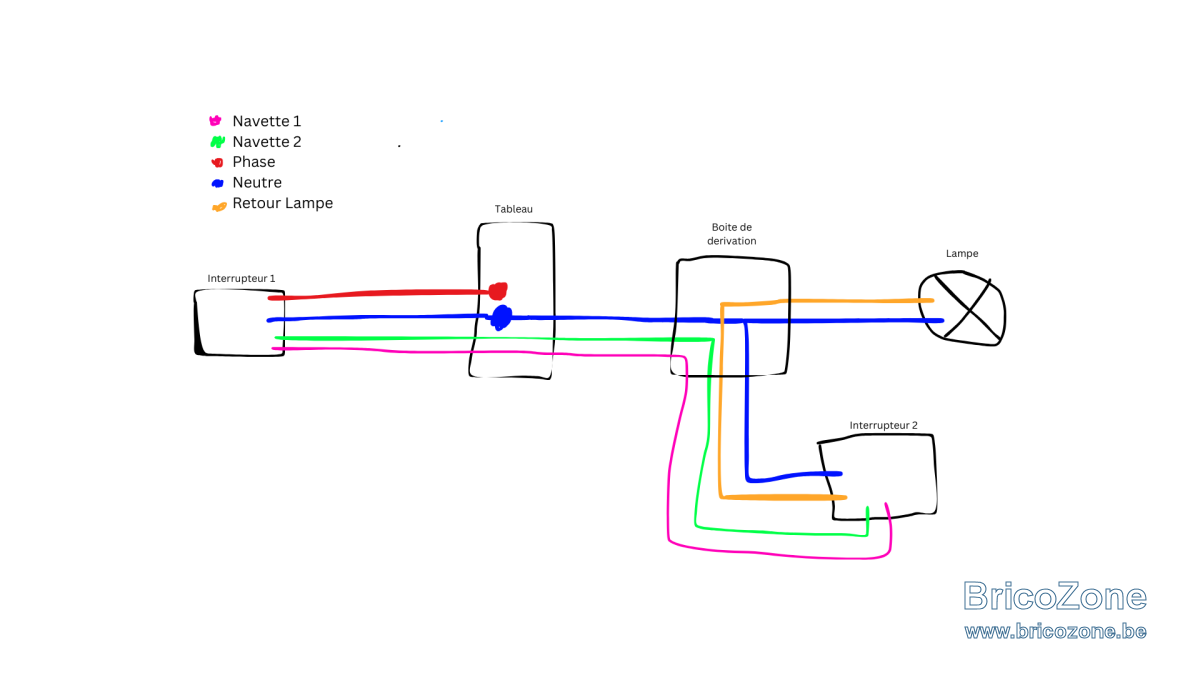

Voici ce que j'ai exactement

Du tableau à l'interrupteur 1, c'est du VOB dans un mini tube encastré. Impossible d'aller rajouter un fil de + :/
Par contre, tout ce qui est à droite du tableau, là j'ai la possibilité de tirer 1 ou plusieurs fils supplémentaire.

Je pensais pouvoir m'en sortir avec l'un de ces schémas ( https://www.bricozone.be/data/attachment-files/2020/12/82892_6762d9f9b15488e7667130061e0f08a4.jpg )
Mais de ce que je comprends, j'ai besoin du retour lampe dans mon interrupteur 1 :/



P

phildarz

• 6 Mars 2024

• #87

En y réfléchissant encore,

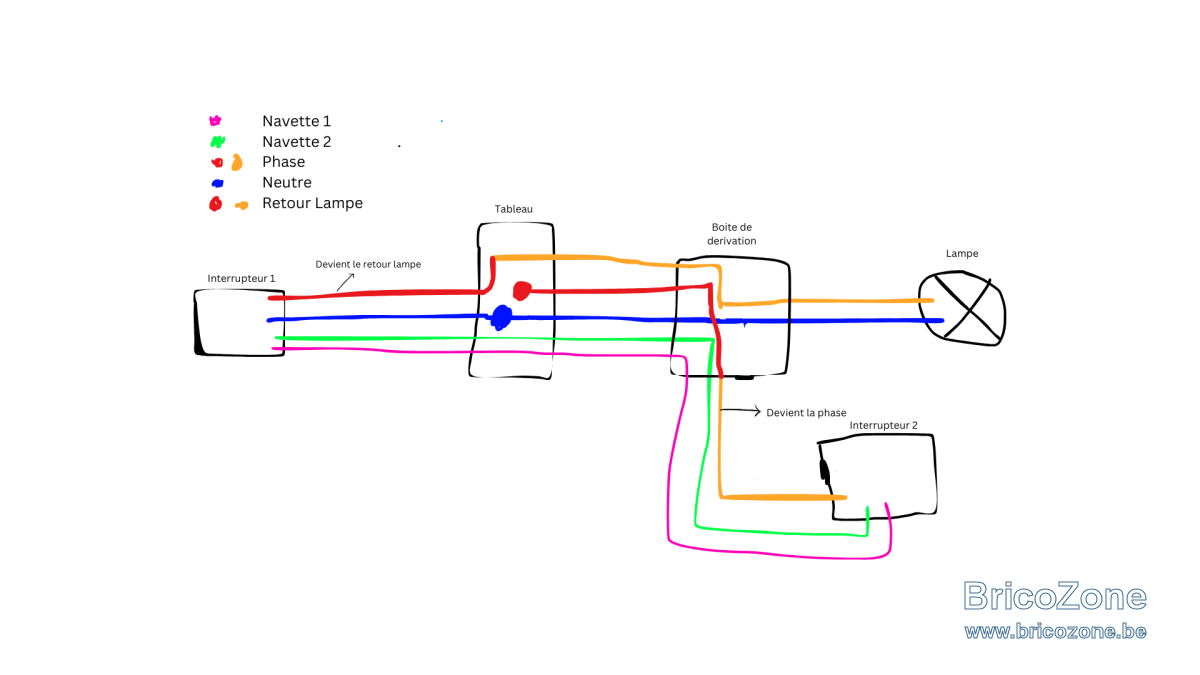

si je tire un fil de plus entre le tableau de la boite de dérivation et que je donne la phase à l'interrupteur 2 et le retour lampe à l'interrupteur 1.
Comme ceci :

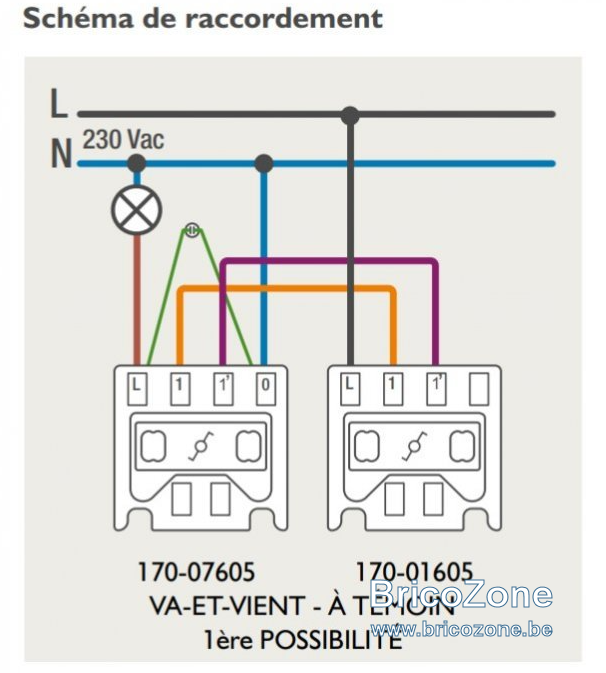

Ca me permetterait d'être dans ce cas ci non ?

Et là, c'est bon non ?

Merci d'avance



hql161

• 6 Mars 2024

• #88

Hello,
avec votre dernier schema, c'est possible
ajouter 2 fil du tableau a la boite de derivation
