Votre création "DIY" du jour...on en parle?

clair parait que ça douille le noyer !

Ben... 4 plateaux, un total de 160 cm x 230 x 5 cm pour 670€. 3500€/m cube.

ca me parait énorme quand meme

ils sont dans quel état à ce prix ?

C'est un peu moins cher qu'un autre fournisseur dans la région. Pour avoir du Noyer, c'est pas facile.

Honnêtement, j'ai trouvé les plateaux assez corrects. Je n'ai pas l'oeil d'un pro... A voir. Faudra pas se rater.

Pas vraiment une création, mais un "truc" que j'ai trouvé cet après midi, lors de la fabrication d'un meuble à étagères.

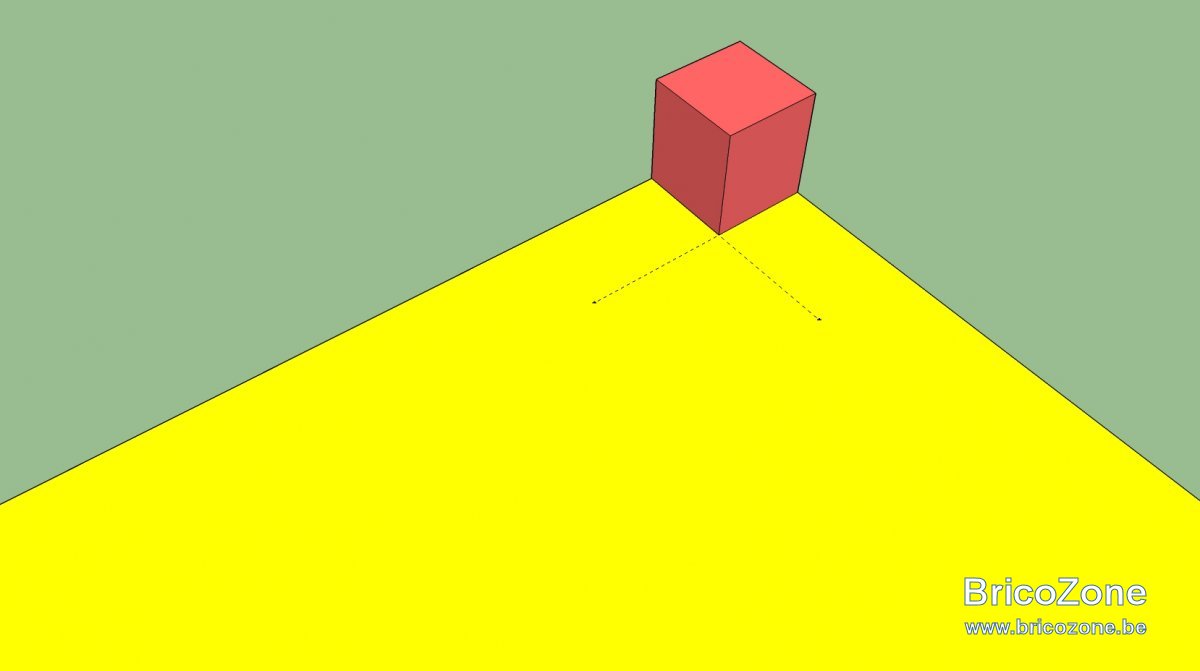

L'idée générale, c'est ça : une structure en bois (en rouge, de simples chevrons 45x45) toute bête et des plateaux (ici un seul, en jaune) :



Le plateau étant à dimension, il "suffit" de couper une petite encoche à la scie sauteuse, pour que ça vienne se loger parfaitement entre les chevrons, comme ça :



Rien de sorcier, n'est ce pas ? Il suffit (méthode classique) de prendre un morceau de chevron, de le poser bien d'équerre et bien dans l'angle, de tracer puis de couper. On peut aussi mesurer, mais c'est source d'erreurs, donc n'en parlons pas. En gros, on fait comme ça (ou du même genre) :



Problème : c'est parfois difficile d'être parfaitement d'équerre des cotés à la fois, il faut être sur de la planéité de tout, etc.

J'en avait 20 à faire (5 planches, 4 encoche par planche) et ça me gonflait d'avance.

D'ou la réalisation de ce petit outil, qui ne coûte rien à réaliser, qui se fait en 3 minutes et qui par la suite m'a étét super utile, en temps et et en précision.

Le principe est super simple :

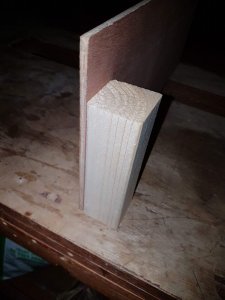

• On prend une chute de chevron constituant les montants (si ils ne sont pas carrés, il en faudra 2)
• On prend une planchette (ici un bout de multiplex fin) dont on est sur que 2 cotés sont parallèles et un coté au moins perpendiculaire au 2 parallèles. On vient fixer (colle, vis, peu importe) une chute du chevron, utilisé sur la structure. Les dimensions n'ont aucune importance, pour autant qu'on ai une bonne surface d'appui.

Ca donne ceci :


L'utilisation est évidente : on appuie la planchette contre le chant de la planche à couper, on trace le long du chevron. ET on fait pareil de l'autre coté : on a un tracé exact, ultra précis, SANS devoir mesurer ou s’appliquer à vérifier les angles, les parallélismes, le juste affleurement, etc. Tout se fait "tout seul", sans calculs, ni réglet, ni équerre, ni efforts ...

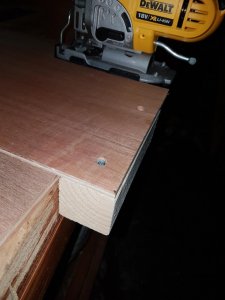

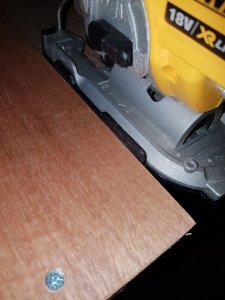

Et cerise sur le gâteau, en le retournant, on obtient du même coup un très facile et très précis guide de coupe pour la découpe à la scie sauteuse. Comme on dit : "suivez le guide !"

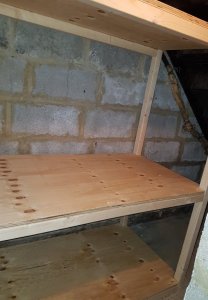

Résultat "tip-top" : j'ai gagné un temps fou et mes encoches étaient toutes au demi millimètre, largement assez pour une bête étagère de cave !



PS : je suis sur de ne rien avoir inventé, je suis sur que les pros ont d'autres méthodes encore meilleures et tout ça, mais en tout cas celui-ci je ne l'avait jamais vu sur internet ni ailleurs, et je le trouve bien commode pour moi qui fait souvent des trucs de ce genre.

Je mets cela en mémoire. Cela me servira sans doute un jour

Merci pour le partage ! Faut avouer que "perdre" quelques minutes dans ce genre de bricolage, fait gagner du temps et de la précision par la suite.

Je continue avec ma table. Je ferai peut être un post quand elle sera terminée.

Le but est d'accueillir 8 personnes si besoin mais pour la vie de tous les jours, ce sera 2 x 3.

Ma table actuelle a 4 pieds standards. Un à chaque angle. Pratique pour les chaises mais on ne veut plus ça.

Après avoir regardé les pieds en métal sur le net, Madame a donné son accord sur une forme en M. Cela permet de se placer en bout de table et d'y mettre la chaise. De plus, cela ne devrait pas poser problème avec les chaises sur la longueur.

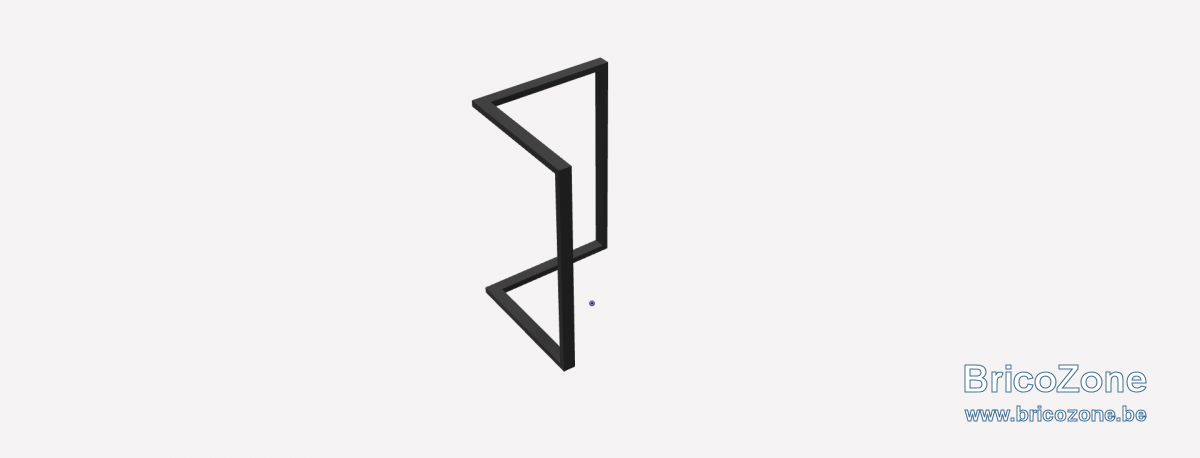

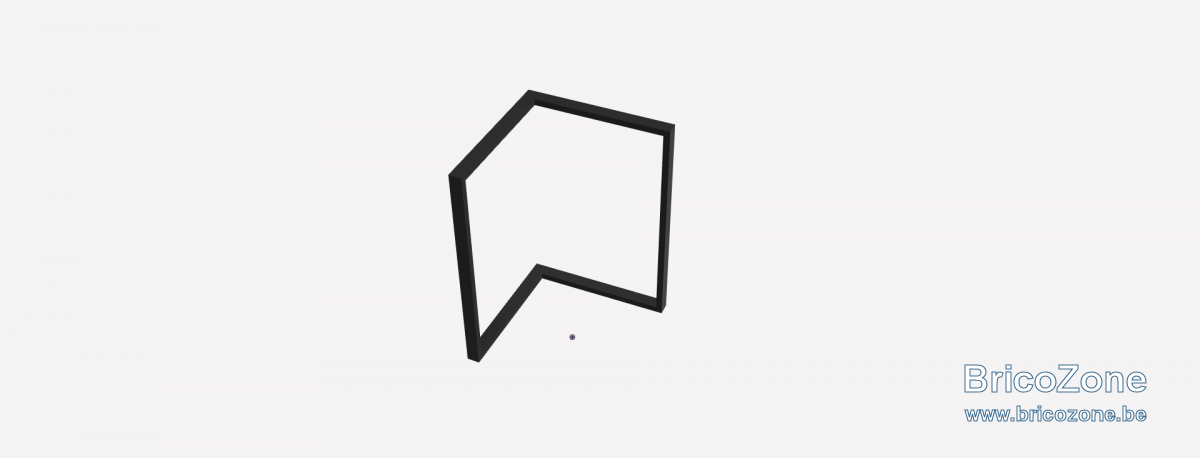

Petite vue 3D. Je suis parti sur du 40 x 20 mm sans savoir ce que l'on peut trouver dans l'acier.

Niveau pratique, je ne vois rien d'autre mis à part 1 pied à chaque angle. Je pense les faire en bois pour faire un montage à blanc avant de passer à la version métal.



https://www.lafabriquedespieds.com/img/cms/bois-mou.jpg

Besoin de vos conseils...

Mes pieds en M peuvent être réalisés en plat de 80 x 15 mm. Un bon 30 kg par pied. Il semblerait que je puisse avoir du tube rectangulaire 3 mm en 60 x 30 mm. 12 kg par pied.


Difficile de se faire une idée. Le plateau devrait faire 60 kg.

Un avis ?

comme hier, j'ai profité du beau temps en jardinant. Quel plaisir!

tatadelagrotte a dit:

comme hier, j'ai profité du beau temps en jardinant. Quel plaisir!

Cliquez pour agrandir...

trompée de sujet je pense

dexter236 a dit:

Besoin de vos conseils...

Mes pieds en M peuvent être réalisés en plat de 80 x 15 mm. Un bon 30 kg par pied. Il semblerait que je puisse avoir du tube rectangulaire 3 mm en 60 x 30 mm. 12 kg par pied.


Difficile de se faire une idée. Le plateau devrait faire 60 kg.

Un avis ?

Cliquez pour agrandir...

le plat fera plus épuré et discret
le tube fera un peu plus massif mais pas mastoc non plus car ce n'est pas une section très importante

difficile de juger

@eljub

Merci.

Justement, c'est pour ça que je demande. Avec du bois en 60 x 22 mm (pour avoir une idée) ça ne donne pas trop mal. Le fer plat est quand même plus esthétique en effet.

dexter236 a dit:

Difficile de se faire une idée

Cliquez pour agrandir...

En tant que tel des 40/40 pourrait supporter le poids en pression verticale.
Le problème vient du cisaillement. Pour le limiter, il faut travailler avec un profilé plus large et étudier la découpe pour limiter la cisaille gauche/droite (en longueur), celle qui aura le plus d'inertie.

La forme artistique du pied n'est pas primordiale tant que le métal est travailler verticalement.

Veux-tu donner un rôle de contrainte du plateau au pied ? Où prévois tu des bois supplémentaires pour le faire ?

@LED3

Je pense avoir compris ton message.

A la base, je n'ai prévu que le plateau et les pieds. Rien d'autre. Cependant, je peux ajouter des bois voire un plat/T en métal discret au centre pour aider.

Le plateau faisant 210 cm de long, sans doute un bon 40 mm d'épaisseur, je me suis dit que cela devait aller pour une table. Non ?

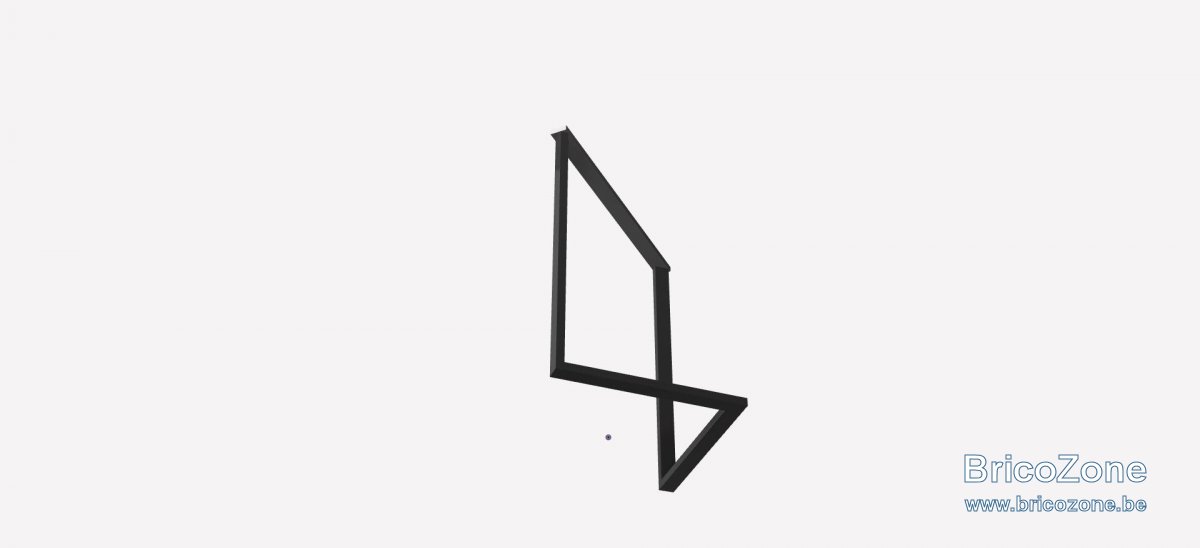

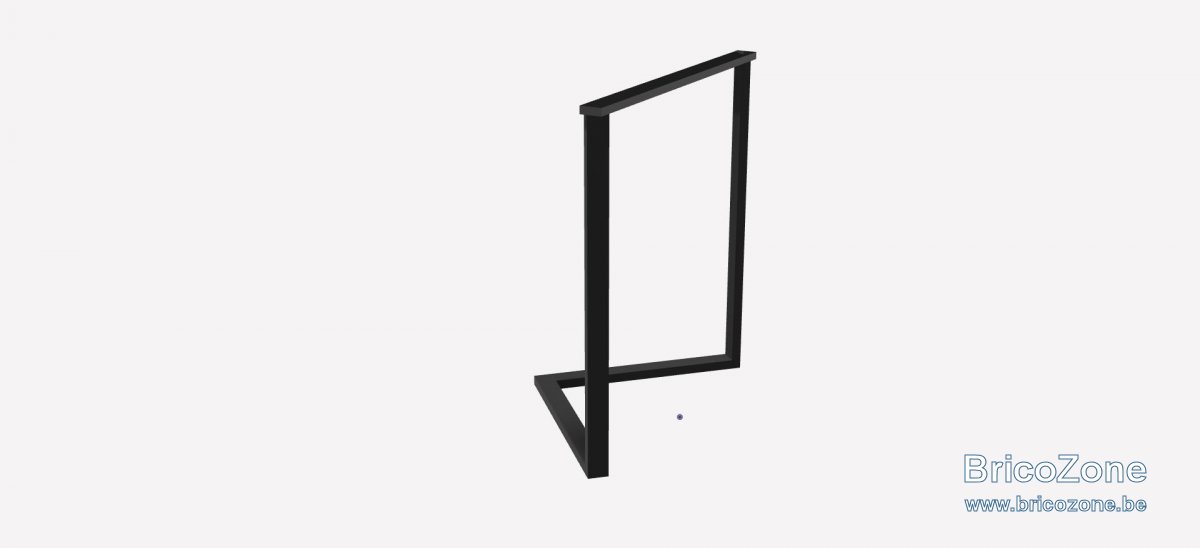

Les pieds sont en "M" (120°) au niveau du sol. Au niveau du plateau, le "M" ne doit pas forcément être entier comme sur la photo dont je me suis inspiré (lien ci-dessous).

La masse du plateau reposera donc sur deux paires de plats verticaux de 80 mm de large, 15 mm d'épaisseur.

Par contre, je ne sais pas si moi je suis clair.

https://www.lafabriquedespieds.com/fr/71-cm/126-20258-pied-de-table-m.html#/129-reference-noir

NB : ce serait donc du fer plat de 80 x 15 mm ou du tube rectangulaire 3 mm de 60 x 30 mm (voire plus large si possible).

Sorry, je n'avais pas compris la projection.

En soit 15mm sur 70cm est élastique mais tout est positionné dans des axes différents. Cela devrait le faire.

Reste que 40mm ça vit. Et cela donne parfois du charme. (Mais l'insertion de fibres perpendiculaires au sens du fils serait une option sérieuse avant tout retour impossible)

Un exemple qui se rapproche fortement de ce que je veux faire. Attention, le prix pique. https://www.plateau-bois-brut.fr/boutique/Table-en-noyer-noir-massif-de-200-x-100-p246228781

Je ferai des trous oblongs pour les vis et je vais prendre soin de bien faire le plateau. Le bois est bien sec. J'ai déligné du we et j'attends pour corroyer et laisser le bois travailler (utile ?).

Tu pourrais détailler cette histoire de fibres perpendiculaires ? Tu parles de bois ou de métal ? Certains incrustent des "C" en acier dans la largeur mais c'est un peu chaud pour en avoir ici.

Possible aussi de faire uniquement le "M" au sol et de faire un plat tout simple reliant les deux montants verticaux.

J'hésite aussi à faire de petites sections pour l'assemblage comme sur le lien. Normalement, je devrais tourner à 12-14 cm de large pour chaque planche.

dexter236 a dit:

Tu pourrais détailler cette histoire de fibres

Cliquez pour agrandir...

J'ai pas la possibilité de faire un dessin. Mais si on s'inspire de vidéo de 'grand ', il est toujours prévu une contrainte dans la largeur du plateau soit en insérant dans une coulisse avec les bords inclinés un renfort et un jeux dans la largeur pour permettre une dilatation du plateau ou une insert en métal (avec les trous oblongs).
Les fibres du bois sont croisées.

Je pense qu'en longueur, un renforcement ne sera pas forcément utile. A la limite un T discret. Mais il est vrai qu'en largeur, je peux prendre un fer plat dans le sens de la largeur pour la fixation du plateau. Trous oblongs.

Et/ou, réaliser un profilé en "C" et le fixer dans la largeur.

Je parle d'acier car plus discret.

Je comprends ce que tu veux dire. J'ai déjà réalisé une table en sapin avec des pieds rectangulaires en sapi eux aussi. Du coup, ils étaient fixés sur la largeur du plateau et de ce que j'ai vu, cela n'a pas beaucoup bougé.

https://forum.copaindescopeaux.fr/viewtopic.php?t=16761

Grossièrement :

je pense comme eljub que les plats devraient être plus esthétiques. j'ai essayé de dessiner, mais avel mes 2 doigts cassés, c'est trop difficile - ça devrait aller un peu mieux d ici 10 jours, j'espère.
