ajout contact sec sur onduleur sma

lesaint9 · 10 Mars 2022

Salutations,

J'aimerais avoir de l'aide sur mon souci (je suis plombier) et pas électricien

.

Mon souci (comme certains l'on eux) j'ai un onduleur sma et vue le prix du gaz j'ai acheté un ballon thermodynamique atlantic explorer hybride v4.
Dans le manuel il est indiqué qu'il est possible depuis l'onduleur d'envoyé un signal vers le boiler (signal sec ou 230v) d'après ma lecture sur le site, il faudrait ajouté un module sma home manager mais le prix me pique juste pour l'utilisé comme contacte. D'après vous est il possible de crée un contacte sec depuis l'onduleur vers le boiler? si oui une âme charitable pourrais me faire un schéma ou même si possible venir chez moi (moyennant rémunération ou échange de bon procédé en plomberie

).

D'avance merci à tous de votre aide et profitez du soleil actue

a+

xixou · 10 Mars 2022

J'ai le même, la doc est tout sauf clair par rapport au fonctionnement.
Personnellement je n'ai même pas essayé plus loin.
Le seul truc compréhensible serait que l'onduleur indique à la pac qu'il y a assez de prodfuction solaire et dès lors d'enclencher la pac. Mais quid lorsque l'eau est trop froide et qu'il y a trop de nuages?
Le plus simple: programmer la pac pour tourner de 11h à 16h pour utiliser l'air chaud et la prod des panneaux en direct.

lesaint9 · 10 Mars 2022

xixou a dit:
J'ai le même, la doc est tout sauf clair par rapport au fonctionnement.
Personnellement je n'ai même pas essayé plus loin.
Le seul truc compréhensible serait que l'onduleur indique à la pac qu'il y a assez de prodfuction solaire et dès lors d'enclencher la pac. Mais quid lorsque l'eau est trop froide et qu'il y a trop de nuages?
Le plus simple: programmer la pac pour tourner de 11h à 16h pour utiliser l'air chaud et la prod des panneaux en direct.

Ben me suis dis la même chose, mais je suis frustré de pas le faire comme j'aimerais... Je vais quand même check, je ne m'avoue pas vaincu

désolé pour les spams mais je veux être vue partout

.

bis

xixou · 10 Mars 2022

Pour te dire que c'est tellement bien documenté que la première fois que j'avais vu la doc je croyais qu'il n'acceptait que 2A max de panneaux solaires ...

lesaint9 · 10 Mars 2022

xixou a dit:
Pour te dire que c'est tellement bien documenté que la première fois que j'avais vu la doc je croyais qu'il n'acceptait que 2A max de panneaux solaires ...

Le pire de tout, j'ai déjà tout acheté pour (câble, disjoncteur, boitier etc...) mais pour le moment cela me sert à rien, et pas envie de mettre 700€ dans un sma home.

Yucatan · 10 Mars 2022

Chez SMA, il faut un SMA HomeManager et une prise connectée Edimax qui envoie une info (via un relais ou directement via du 230V) au boiler thermodynamique.
Quand le boiler thermodynamique Atlantic reçoit cette tension de la prise Edimax, le boiler s’enclenche et chauffe l eau jusqu’à 62°c (qui est également la consigne de température lors du cycle anti-légionellose).
De cette manière l énergie photovoltaïque est stockée sous forme de chaleur en produisant de l eau chaude sanitaire.
Système intéressant à BXL où la compensation est terminée depuis novembre 2021…et en Flandre aussi (je pense)

Yucatan · 10 Mars 2022

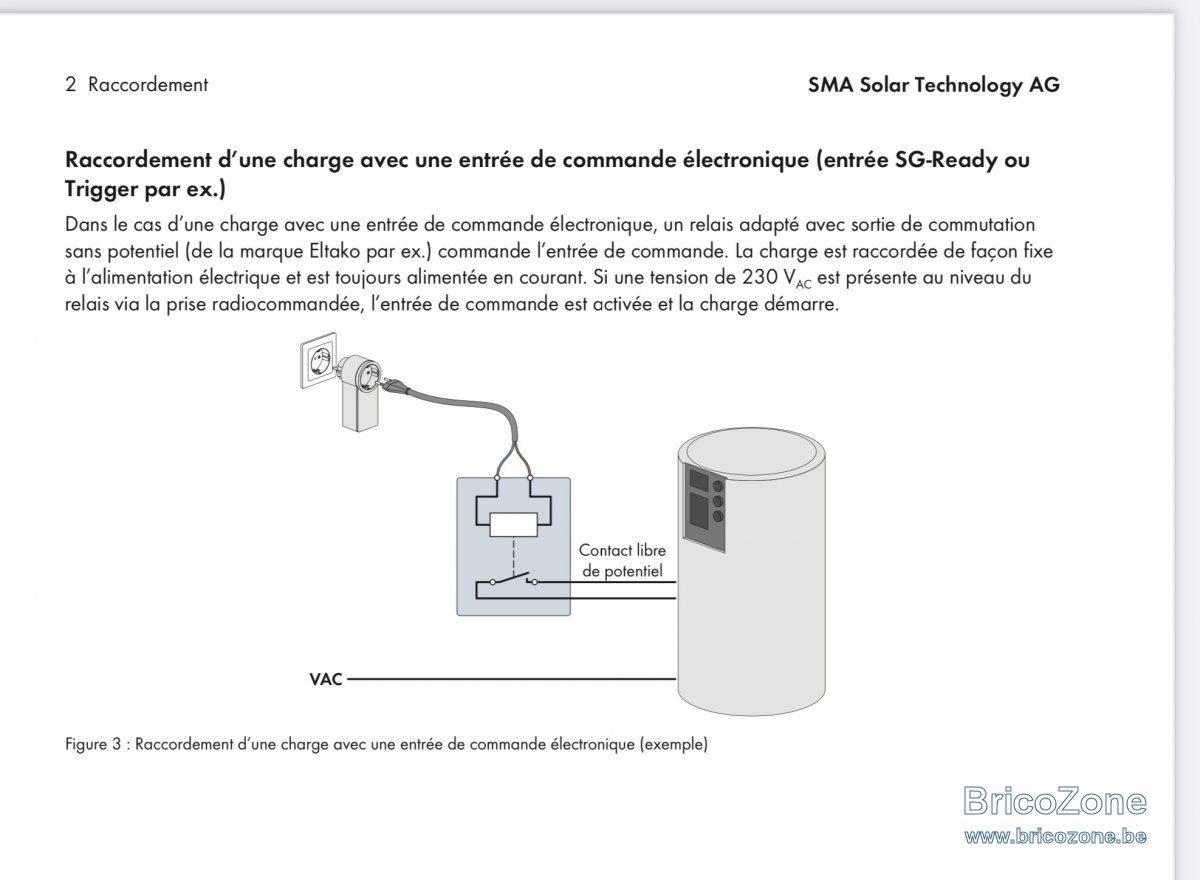

Cfr: page 7 de :
https://files.sma.de/downloads/SSH_Verbraucher-m-Relais-TI-fr-11.pdf

lesaint9 · 10 Mars 2022

Yucatan a dit:
Cfr: page 7 de :
https://files.sma.de/downloads/SSH_Verbraucher-m-Relais-TI-fr-11.pdf
https://files.sma.de/downloads/SSH_Verbraucher-m-Relais-TI-fr-11.pdf

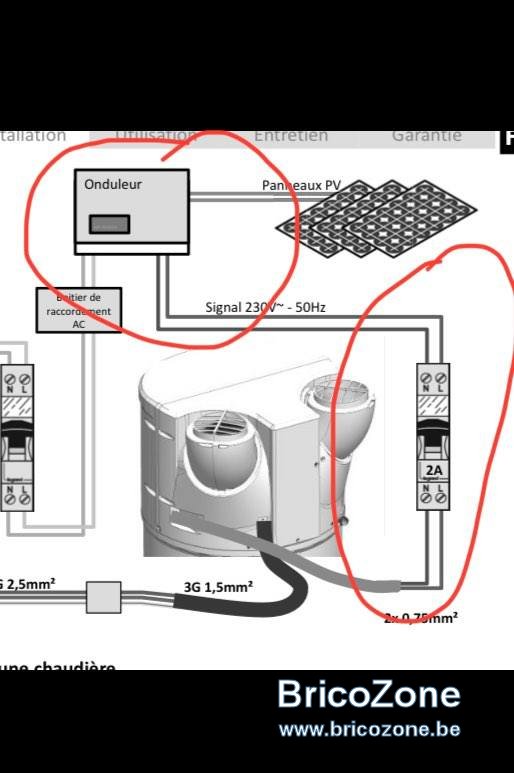

Voir la pièce jointe 112598

je comprend le prince de ta photo, mais sur le mode d'emploi la connexion vers le boiler ne passe pas par une prise.. mais cela me rend malade de devoir ajouter un appareil a 700€ déjà que le boiler coute un bras. je pense que pour le moment je vais juste le branché à une prise et mettre un programme horaire, sauf si tu me dis que le sma home est vraiment top. et comment tu ferais le branchement (voir photo). merci encore de vos réponses les amis.

xixou · 10 Mars 2022

Ne surtout pas mettre l'atlantic sur une prise avec programmateur,
couper net le courant quand il tourne n'est pas bon.
Programme juste sur l'Atlantic même la plage de fonctionnement (menu sur le LCD en façade).

Yucatan · 10 Mars 2022

xixou a dit:
Ne surtout pas mettre l'atlantic sur une prise avec programmateur,
couper net le courant quand il tourne n'est pas bon.
Programme juste sur l'Atlantic même la plage de fonctionnement (menu sur le LCD en façade).

Ici, on ne coupe pas l alimentation du boiler thermodynamique…on alimente ou éteint une entrée de la PAC.

xixou · 10 Mars 2022

Yucatan a dit:
Ici, on ne coupe pas l alimentation du boiler thermodynamique…on alimente ou éteint une entrée de la PAC.

Ce n'était pas forcément clair dans son message.

Marc72 · 10 Mars 2022

Dans un budget plus raisonnable, un compteur de passage WiFi à 35€ + Trucider un SmartPlug compatible Tuya à 10-15€ (ou à combiner avec l'alimentation d'un relai)

Le tout nécessite un WiFi connecté à internet, le temps de réaction est pas mal (30 sec max) mais dans la majorité des cas c'est beaucoup plus réactif qu'un home manager 2 et on peut y entrer ses propres règles à la manière d'un automate très basic.

Après il faut en parallèle forcer une période de chauffe minimum mais ce genre de petit montage fonctionne à merveille avec un boiler, avec une PAC il faudrait probablement aussi paramètrer des temporisations adaptées.

lesaint9 · 10 Mars 2022

Marc72 a dit:
Dans un budget plus raisonnable, un compteur de passage WiFi à 35€ + Trucider un SmartPlug compatible Tuya à 10-15€ (ou à combiner avec l'alimentation d'un relai)

Le tout nécessite un WiFi connecté à internet, le temps de réaction est pas mal (30 sec max) mais dans la majorité des cas c'est beaucoup plus réactif qu'un home manager 2 et on peut y entrer ses propres règles à la manière d'un automate très basic.

Après il faut en parallèle forcer une période de chauffe minimum mais ce genre de petit montage fonctionne à merveille avec un boiler, avec une PAC il faudrait probablement aussi paramètrer des temporisations adaptées.

salut, je comprend le principe, mais je vois pas comment je peux dire au boiler grace à ce disjoncteur et une prise « chauffe y a assez de puissance solaire » car la connexion ne se fait pas sur la prise du boite mais sur une connexion dédié (voir photo plus haut). Désolé je parais peux être bête, mais je vois pas

Marc72 · 10 Mars 2022

Si le plug alimente un relais (sur prise) voilà votre contact sec pour pas cher.

Et plus qu'un contact sec, vous pouvez combiner d'autres plugs en cascades ou avec combinaisons de règles diverses

lesaint9 · 11 Mars 2022

Marc72 a dit:
Si le plug alimente un relais (sur prise) voilà votre contact sec pour pas cher.

Et plus qu'un contact sec, vous pouvez combiner d'autres plugs en cascades ou avec combinaisons de règles diverses

Voir la pièce jointe 112608

re,

D’accord je commence mieux comprendre

. Mais dis moi le disjoncteur intelligent que tu me montres peux il faire se couper? Par exemple s’il n’y ai minimum 500w il laisse passé le courant si en dessus il se coupe? Si oui alors logiquement je n’est pas besoin de contact sec. Car sur la photo que j’ai mis plus haut je peux aussi lui envoyé un signal 230v. (J’espère que tu comprend ma question. La suivante si le disjoncteur ne peux pas se couper alors faut faire comme tu dis, mais tu as une référence d’un relais que je peux mettre sur la prise? J’imagine que le scénario que tu me montres est fait sur tuya?

merci encore de m’éclaircir

.

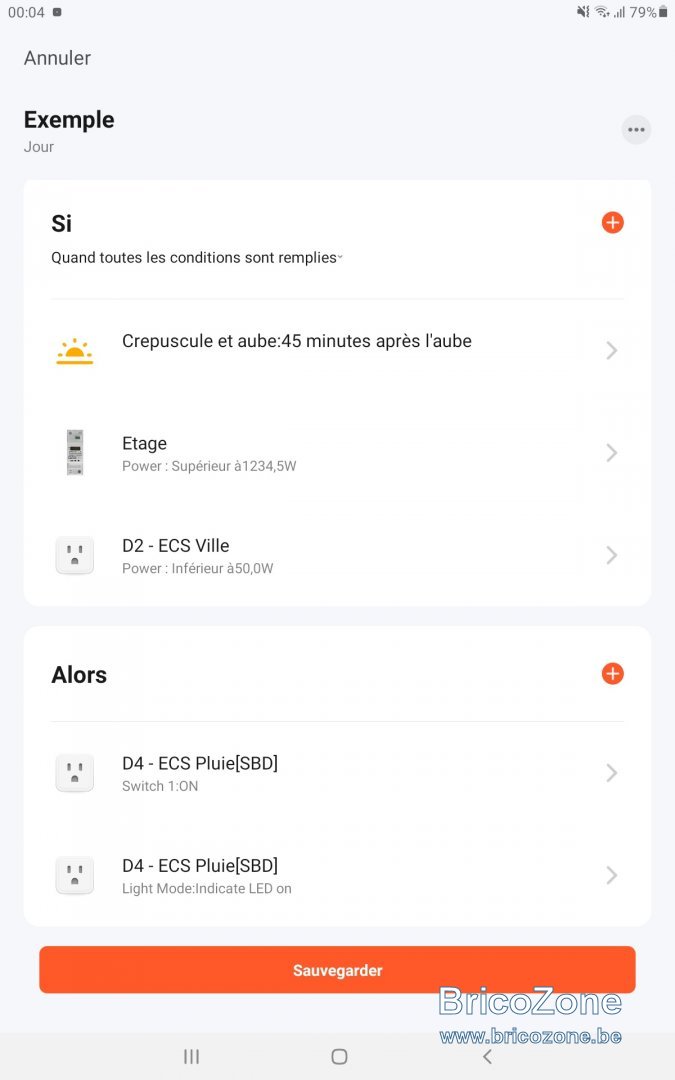

Marc72 · 11 Mars 2022

Bonjour,
Oui les règles sont assez larges
Ces plugs ci supportent pas mal de fonctions au niveau des événements
(On peut aussi utiliser le statut du relais ou de la led comme une variable, pas mal lorsque on utilise plusieurs plugs avec des règles un peu complexe)

D'autres offrent beaucoup moins de possibilités donc il faut bien vérifier ce qu'on achète.

Exemple d'un autre plug (3€ moins cher)

Les compteurs idem, tous offrent des possibilités parfois très différentes.

Bonne journée !

lesaint9 · 23 Mars 2022

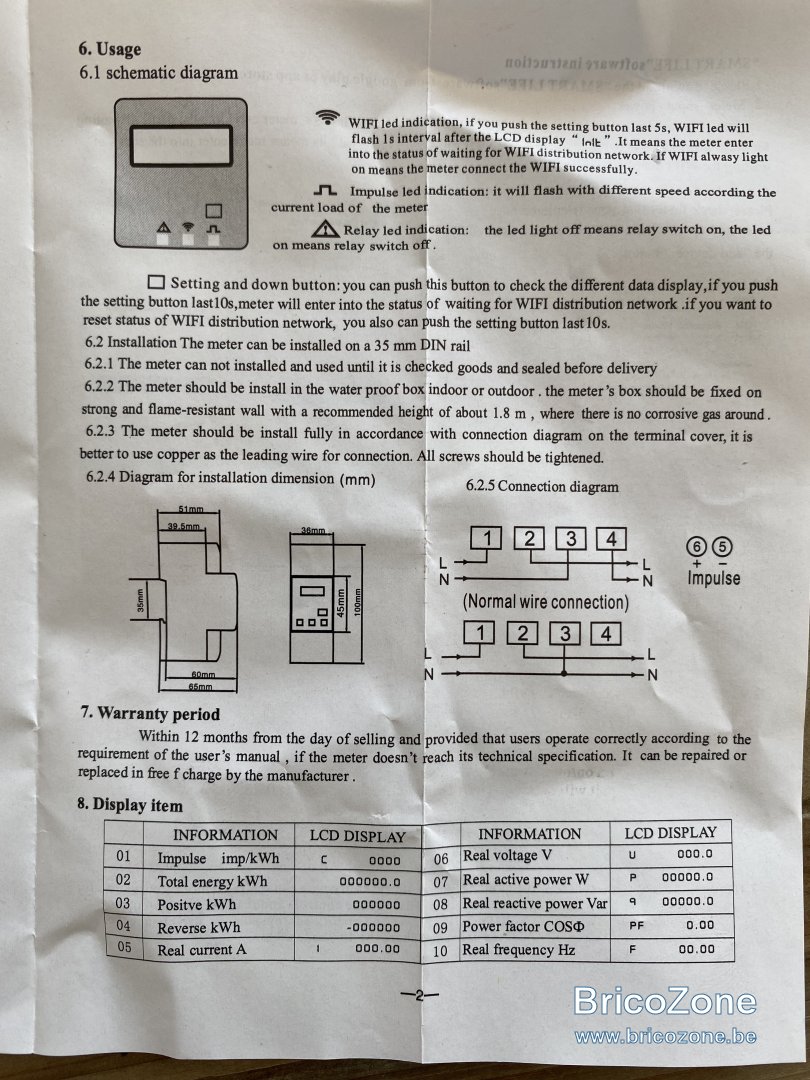

@Marc72 re, j’ai reçu mon disjoncteur wifi… mais impossible d’avoir la puissance en W ça reste sur 0

. J’ai essayé les 2 schéma (voir photo) mais aucune donne sur l’application ou sur le disjoncteur… tu as une idée? Ou est ce que je dois récupère les câbles? Je sèche complètement,

bien à toi et au autres

. Bis

Marc72 · 24 Mars 2022

Bonjour,
Perso arrivée sur 1+3 et sortie sur 2+4, le faire reconnaître sur le WiFi par l'application et ce devient une donnée comme une autre.

Vérifier si le neutre (au cas ou il existe) et la phase ne sont pas inversés ?

Aucune donnée du style visible sur l'appli ?

Add-On :
S'assurer que ce compteur est bien sur ON.
Un petit schéma du branchement aiderait

lesaint9 · 24 Mars 2022

@Marc72

j’ai le voltage et la fréquence dans l’application. J’ai branché le 1 et 3 mais dans mon test chez moi je n’est rien branché en sorti. Dans mon test j’ai pris une prise que j’ai branché sur 1 et 3. Purée ça me rend fou

Marc72 · 24 Mars 2022

lesaint9 a dit:
@Marc72

j’ai le voltage et la fréquence dans l’application. J’ai branché le 1 et 3 mais dans mon test chez moi je n’est rien branché en sorti. Dans mon test j’ai pris une prise que j’ai branché sur 1 et 3. Purée ça me rend fou

La puissance affichée sera celle qui transite à travers le module, il faut impérativement que la puissance délivrée par l'onduleur puisse transiter à travers celui-ci (puisque dans votre cas le but est de commander la charge selon l'ensoleillement)
Une fois celle-ci mesurée il est alors possible de déclencher des événements (prises, plugs, relais, ...)

Add-on : Si ca peut aider.

Pour rappel:
- Couper l'arrivée du coffret avant toute manipulation (et vérifier)
- Utiliser du câble de section adaptée
- Serrer correctement
