ajout contact sec sur onduleur sma

  • #21
@Marc72 voila exactement ce que je dois faire…. Vous m’avez compris… je dois juste trouver le moyen de faire transite la puissance de l’onduleur car le disjoncteur :).

  • #22

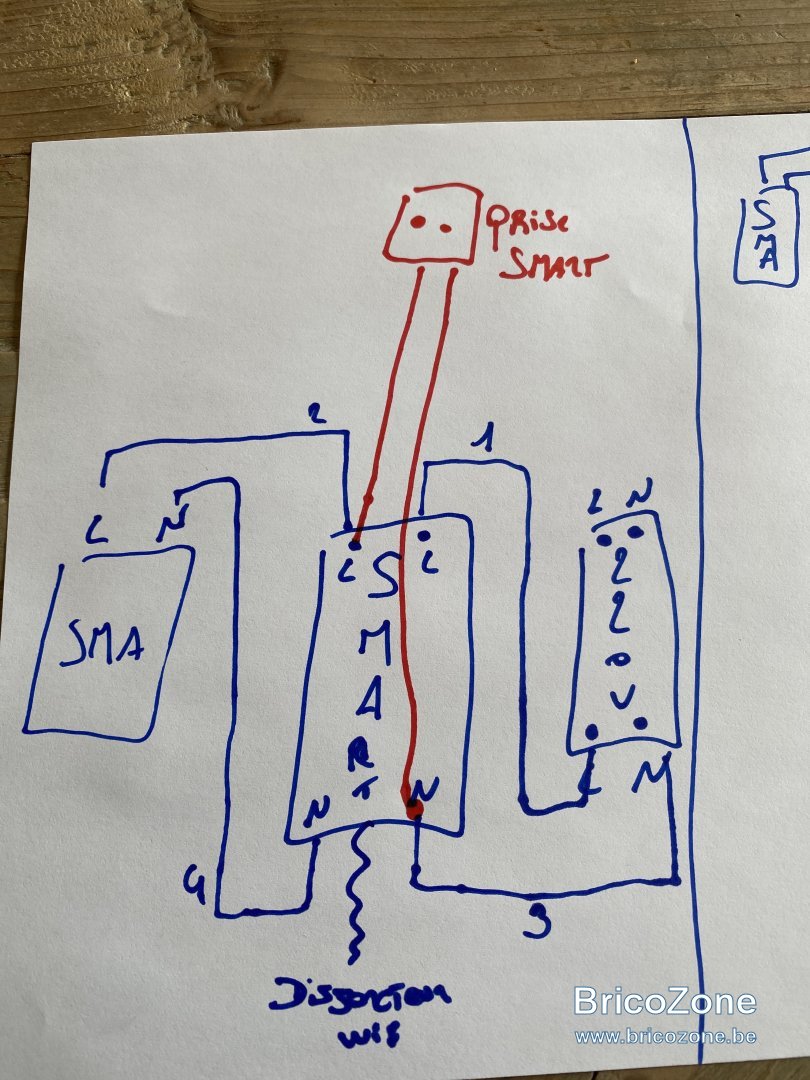

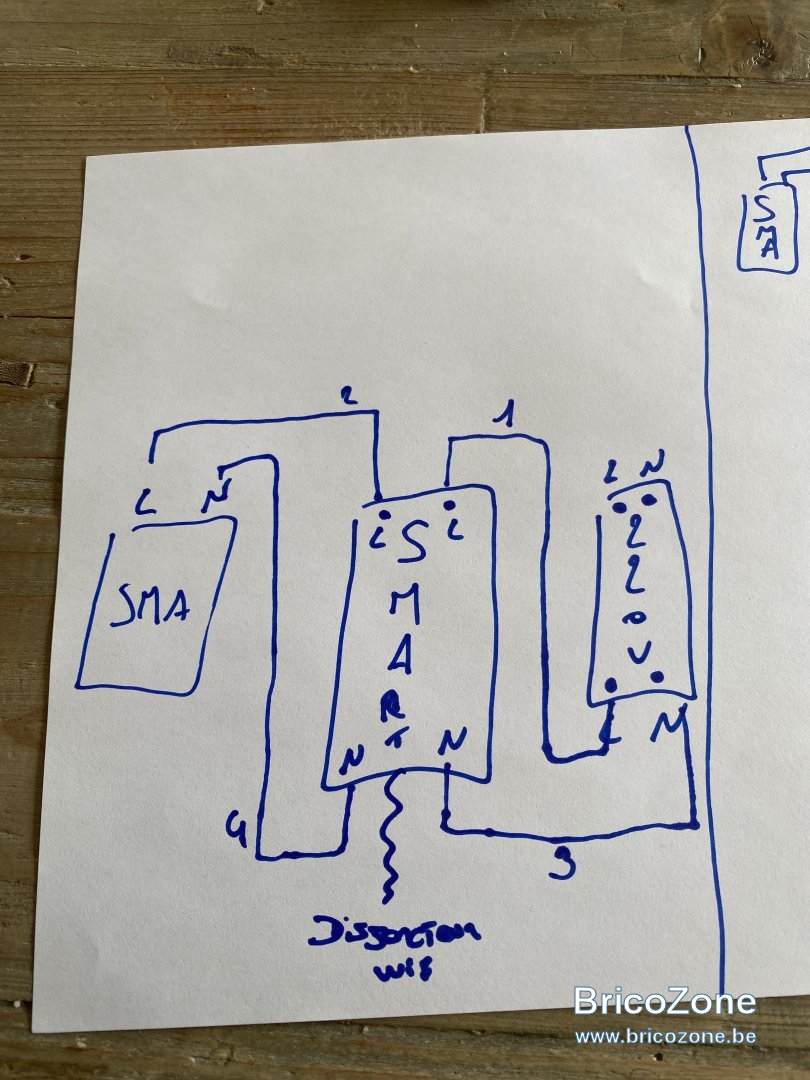

@Marc72 tu es un chic type :). Je n’avais pas vue ton schéma, alors j’ai fait le mien qui semble correspondre au tient! Top je suis presque dans le bon…


  • #23
@Marc72 si je peux encore me permettre de te demander :). Si je veux rajouter une prise ou un contact sec je dois partir du compteur wifi?


  • #24

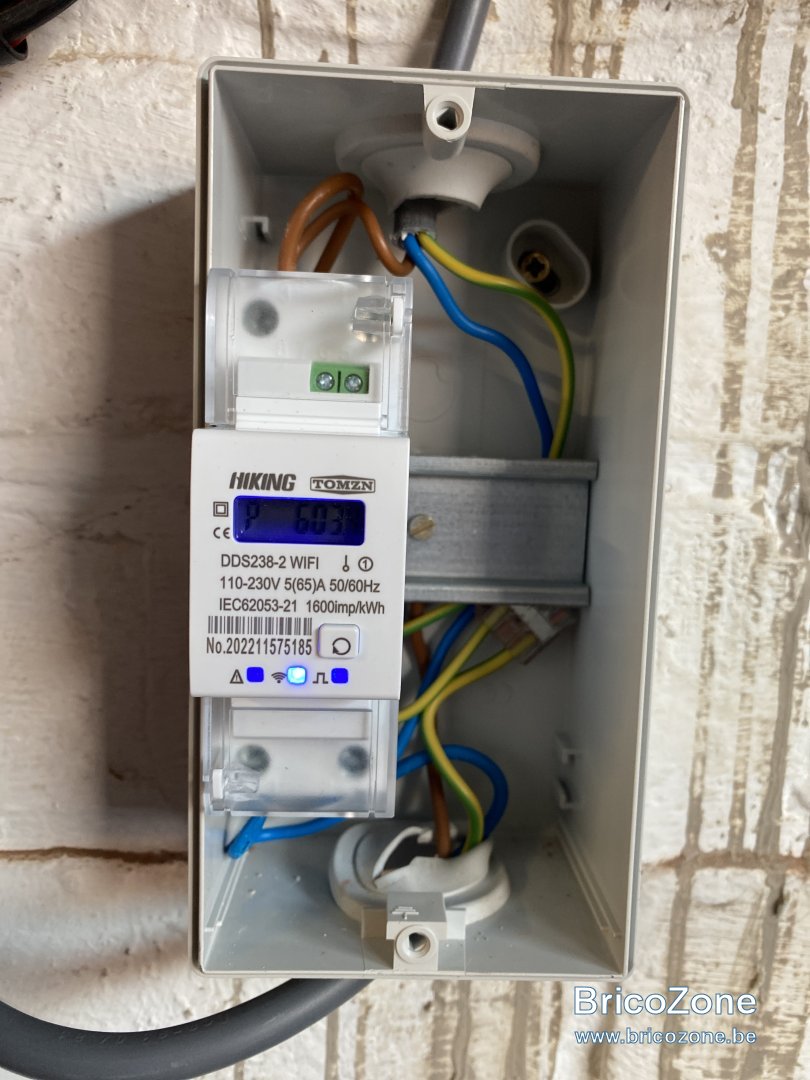

@Marc72 wouhou première étape ok. Maintenant si tu sais m’oriente pour le
Contacte sec stp? Faut que je tire un câble de le disjoncteur? Et comment tu fair pour que l’application le contacte s’ouvre à partir de 450w? Merci


  • #25
Désolé de poster à longueur de temps mais
A chaque fois que j’avance… je recule :).

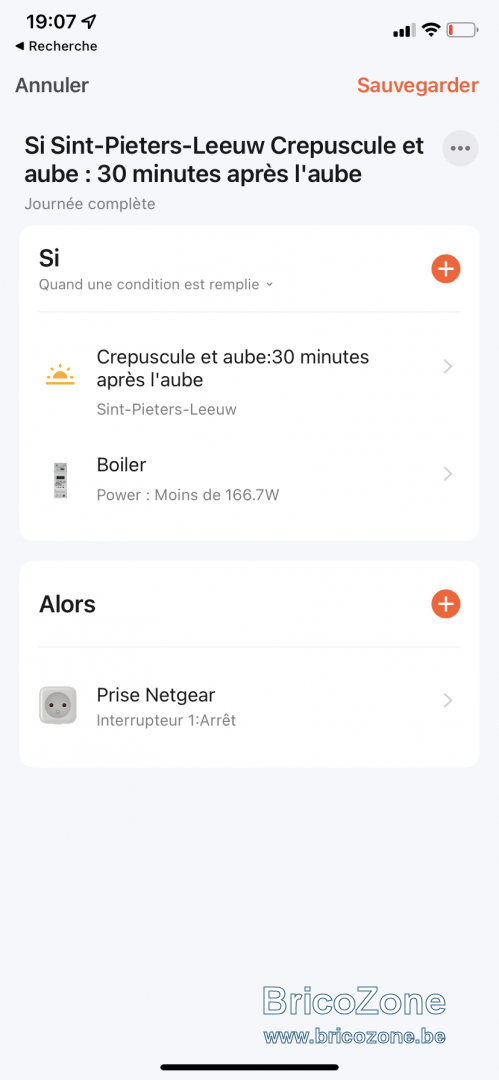

J’ai créé une routine comme @Marc72 le suggéré mais la prose ne s’éteint pas… pourtant j’ai tout essayé mais rien :(… le disjoncteur et relié en wifi il est reconnue, la prise aussi… mais impossible de lance le scénario


Bon ben ça fonctionne :). Fallait sûrement attendre dure la mise à jour sur les serveurs :). Maintenant je dois justes trouver le moyen de partir de la prise vers le boiler. Mais dans la documentation il est indiqué qu’il est possible d’envoyer le signal soit en
220v soit via contact sec. Alors je me demande si je branche un câble sur la prise et que je connecte les câbles dans le ballon à l’endroit prévus (pas dans l’alimentions du boiler) mais dans les bornes prévus à cet effet. J’y suis presque, après j’arrête de vous embêter promis.

Dernière édition:
  • #26
Alors le plug (ou autre compteur ou n'importe quoi d'autre) ne doivent pas obligatoirement êtres sur le même circuit, en fait la gestion via Tuya peut se faire de manière totalement indépendante donc vous pourriez même placer le plug chez votre voisin ou à l'autre bout de la Belgique, pour autant que ce plug bénéficie d'un WiFi disponible et configuré cela fonctionnera

Pour corriger votre exemple il faut changer "Si une condition est remplie" par "Si toutes les conditions sont remplies".

Je vous laisse faire (car c'est vraiment mieux lorsque on maîtrise soi-même) mais si vraiment il est nécessaire d'aiguiller je passe quand même relativement régulièrement et on règle ça. ;)

Bonne soirée !

EDIT : Pour vos règles je vous suggère que le "ON" soit réglé sur journée (il prend alors d'office du levé au coucher du soleil) et le "OFF" soit Fonctionnel h24.
Une fois ceci ok il sera peut-être utile d'ajuster en ajoutant une plage de fonctionnement forcée (pour la basse saison) si ceci n'est pas un préchauffage

EDIT2 : Pour votre contact sur votre matériel, désolé, je n'en ai aucune idée mais comme dit précédemment au pire le plug peut alimenter un relais donc c'est dans tous les cas possible.

Dernière édition:
  • #27
Suggestion: Lorsque vous serez plus à l'aise avec les plugs (ne pas hésiter à tester avec une simple lampe) le "Light mode" du plug possède 4 valeurs et peut tout a fait être utilisé comme variable sans perturber son fonctionnement. TRES utile pour la suite.

  • #28

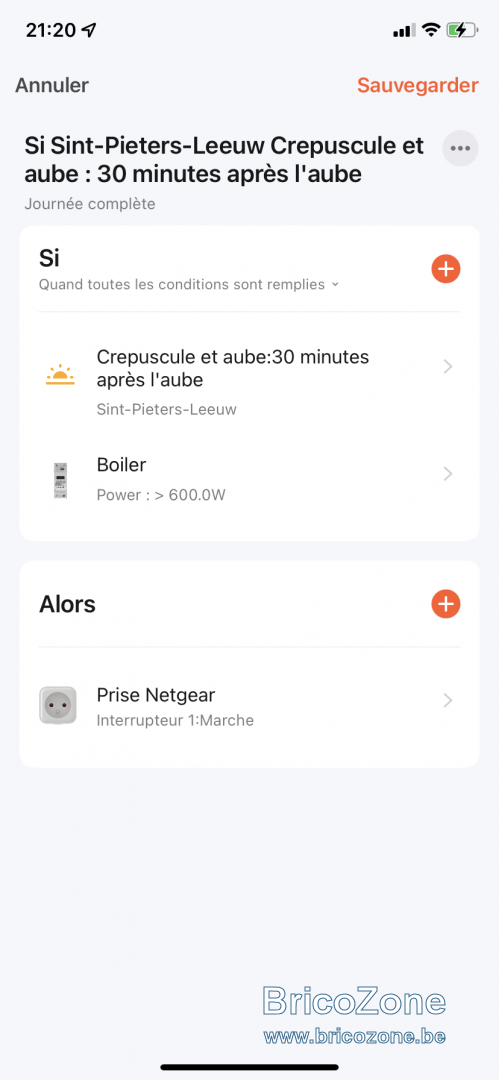

@Marc72 voilà j’ai modifié le scénario mais je comprend pas très bien votre premier édit… je dois faire comment pour régler on en
Journée et off h24? C’est la prise plug? Merci encore de votre aide


  • #29

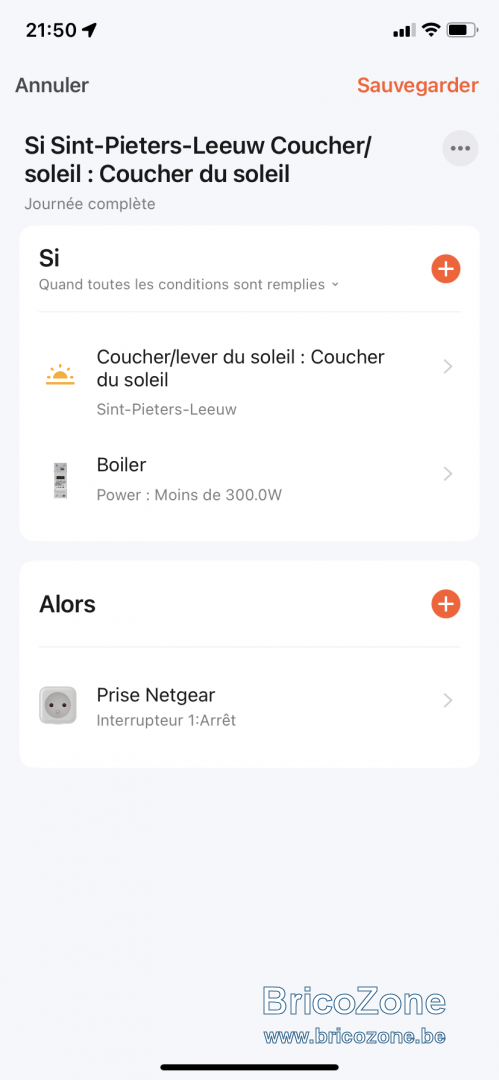

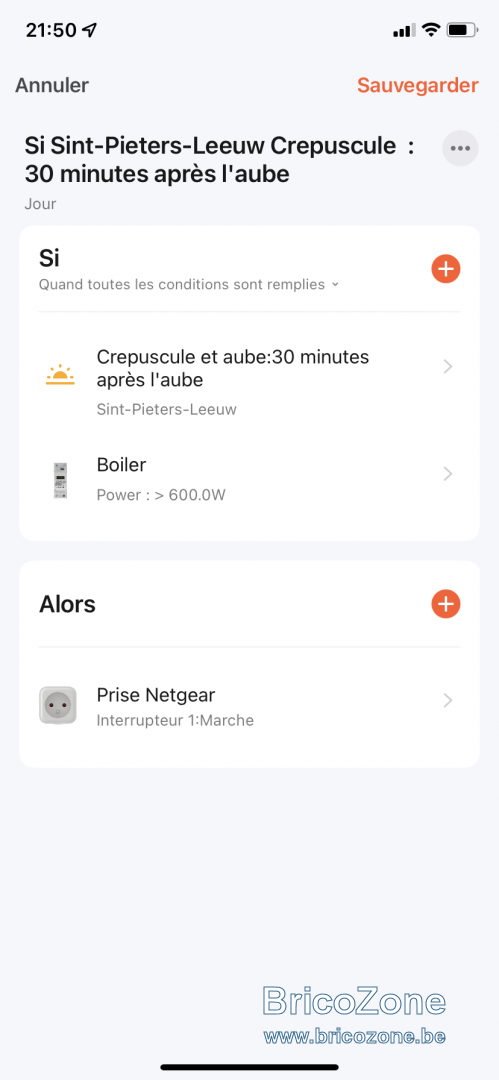

Bon ben, si j’ai bien compris votre message, j’ai créé 2 routine différente une journée et une nuit… en espérant que cela fonctionne. Car là j’abandonne et en plus y’a pas de soleil pour faire les tests :). J’ai changé comme vous avez dit. (En espérant que j’ai tout fait comme il faut :).




  • #30
Bonjour à tous, déjà moi :) @Marc72 dans la routine quand je met « quand toutes les conditions sont replié » ça fonctionne pas :(….. si je laisse quand une seule condition est remplie » là pas de souci. Au plaisir de te lire et merci infiniment de ton
Aide.

  • #31
Si on part du principe que le compteur est placé entre l'onduleur et votre réseau électrique et que un plug alimente ou donne un signal ces 2 règles basiques doivent fonctionner. (à tester avec une simple lampe)

Screenshot_20220326-094856_Tuya Smart.jpg Screenshot_20220326-094852_Tuya Smart.jpg

- CPT = Compteur
- PLG = Plug vers accessoire quelconque
- S'enclenche au dessus de 2000W de production
- Se désactive sous 1000W de production

Le fait de spécifier "JOUR" pour l'enclenchement permet de l'utiliser du lever au coucher du soleil sans ajouter d'autre règles, pour la désactivation il est utile de laisser journée complète.

Si ceci ne fonctionne pas ... Il y autre chose.

  • #32
Marc72 a dit:
Si on part du principe que le compteur est placé entre l'onduleur et votre réseau électrique et que un plug alimente ou donne un signal ces 2 règles basiques doivent fonctionner. (à tester avec une simple lampe)

Voir la pièce jointe 113377 Voir la pièce jointe 113378

- CPT = Compteur
- PLG = Plug vers accessoire quelconque
- S'enclenche au dessus de 2000W de production
- Se désactive sous 1000W de production

Le fait de spécifier "JOUR" pour l'enclenchement permet de l'utiliser du lever au coucher du soleil sans ajouter d'autre règles, pour la désactivation il est utile de laisser journée complète.

Si ceci ne fonctionne pas ... Il y autre chose.
Cliquez pour agrandir...


Salut, comme ça ça fonctionne :). Mais quand je lui ajoute depuis le crépuscule et quand toutes les conditions sont remplie ça fonctionne pas…

  • #33
C'est effectivement un "OU", donc bien "Si une des conditions est remplie" pour la désactivation (puisque l'un ou l'autre)

Désolé, c'est ici de ma faute et vous ai induis en erreur :oops:

  • #34
@Marc72 tu dois pas être désolé pour ça :).. ces moi qui dois m’excuser pour toutes les questions :).

  • #36
@xixou @Marc72

bonjour à tous, petit retour :). J’ai installé ce week-end l’explorer et fait les raccordements. Et ben ça fonctionne nickel! Le petit tuto de marc fonctionne à merveille. Grâce à ça la fonction smart grid et parfaite! De plus sur ma chaudière Vaillant j’ai aussi ajouté le contacteur c1/C2 cela sert que le boiler envoi un signal à la chaudière pour lui donner un petit coup de main de chauffe au cas où :). En tout cas merci à tous. Si vous voulez je peux éventuellement faire un tuto complet :). Bis les amis

  • #37
@Marc72 comme tu es de passage ;). Depuis hier les scènes ne fonctionne plus :(… tu as remarqué un souci chez toi? Car jusqu’à maintenant j’avais aucun souci et depuis hier plus rien. Bien à toi

  • #38
lesaint9 a dit:
@Marc72 comme tu es de passage ;). Depuis hier les scènes ne fonctionne plus :(… tu as remarqué un souci chez toi? Car jusqu’à maintenant j’avais aucun souci et depuis hier plus rien. Bien à toi
Cliquez pour agrandir...
Aucun soucis à signaler de ce côté ni chez moi ni chez mes parents.
Parfois on peut observer des lantences plus ou moins longues mais jusque ici je n'ai jamais vu leur système HS.

EDIT:
Si vous avez ajouté un ou plusieurs plugs en cascade il est parfois utile d'utiliser un "Relay status" comme variable histoire d'éviter que plusieurs actions ne puissent s'exécuter simultanement et que la logique soit "coincée" quelque part.

Genre on ajoute dans les conditions :
Si relay status xxx=Off
Alors
Relay status xxx= On
{Liste des actions à effectuer}
{Temporisation 3~5 sec} (laisser le temps que la détection soit à jour si modifications)
Relay status xxx = Off

Le "Relay status" est traité logiciellement donc rien de physique, c'est mieux que d'utiliser un plug dédié et d'user réellement son relais.
(On peut aussi traiter avec le statut du bouton lumineux, ...)

Dernière édition:
  • #39
Marc72 a dit:
Aucun soucis à signaler de ce côté ni chez moi ni chez mes parents.
Parfois on peut observer des lantences plus ou moins longues mais jusque ici je n'ai jamais vu leur système HS.

EDIT:
Si vous avez ajouté un ou plusieurs plugs en cascade il est parfois utile d'utiliser un "Relay status" comme variable histoire d'éviter que plusieurs actions ne puissent s'exécuter simultanement et que la logique soit "coincée" quelque part.

Genre on ajoute dans les conditions :
Si relay status xxx=Off
Alors
Relay status xxx= On
{Liste des actions à effectuer}
{Temporisation 3~5 sec} (laisser le temps que la détection soit à jour si modifications)
Relay status xxx = Off

Le "Relay status" est traité logiciellement donc rien de physique, c'est mieux que d'utiliser un plug dédié et d'user réellement son relais.
(On peut aussi traiter avec le statut du bouton lumineux, ...)
Cliquez pour agrandir...


@Marc72 vius avez peux être raison, car j’ai créé les mêmes scènes avec une autre prise (car celle ci et plus complète,) mais la nouvelle prise se déconnecte plus souvent. Donc j’ai remis l’ancienne. Mais depuis cela ne fonctionne plus. Sûrement a cause de cela. Pourtant j’ai supprimé la prise et refait les scènes avec l’ancienne prise (qui fonctionnait à merveille) mais malgré l’a suppressions des scènes ça fonctionne plus :(. Je suis désemparé.. dans le
Statut de la prise cela état du dois être sur quoi svp (marche, arrêt ou se souvenir du dernier état) En sachant que je vais rien mettre en cascade. Encore merci pour vos réponse.
Ps: quand ça fonctionne faut pas touché :), ça m’apprendras a voulais toujours plus..

  • #40
Attention de bien différencier "Relay state" (l'état du relais qui sera à appliquer après une coupure) de "Relay switch" (qui lui commande réellement l'action).
On fait vite une erreur la dessus et ce n'est pas toujours super clair suivant le matériel utilisé.
De même que modifier "Si toutes les conditions" / "Au moins une condition" peut être oublié facilement.

Pour tester l'autre prise, pas besoin de supprimer la première normalement, au pire vous désactivez la "scène" (si vraiment l'un influence sur l'autre)
