Ballon thermodynamique Atlantic Explorer v4: compte-rendu

poyon4 a dit:

faut m'expliquer comment c'est géré ça ? ça m’intéresse ! c'est une vanne "x "voies pilotée par quoi ? la machine ?

Cliquez pour agrandir...

C'est prévu dans la machine, il y a deux entrées d'eau

Salut ! Merci à tous pour ces détails concernant vos différentes manières de conduire et d'utiliser un ballon ThDyn /PAC. Mais parfois, on se demande " Pourquoi faire simple quand on peut faire compliqué ? "!
Surtout si l'on profite en plus de PV !
Je ne demande pas que la régulation de la PAC/ballon enclenche automatiquement sa commutation sur les PV quand il fait soleil .

Partant du fait qu'il faut pratiquement et en moyenne 10h pour charger complètement un ballon à 60~65°C , base des chiffres de consommation avancée généralement par les fabricants, je conseille ce que je ferais pour moi-même le jour où je m'aventurerais à l'achat d'un tel ballon - - à savoir ne le mettre en charge que la journée pour simplement dirais-je pomper une partie des kWh produits par les panneaux durant un bonne partie des heures de fonctionnement de cette PAC alors dirais-je - en image seulement bientôt - et tant que le compteur tourne à l'envers ! Le peu de kWh que ce ballon pomperait serait toujours cela de pris.

Et cela compenserait aussi une bonne partie des pertes " d'entretien " et de "maintien" de son volume d'eau à la T°C de consigne haute impartie que beaucoup règle hélas trop bas au détriment de leur confort SDB et SDD. ne permettant pas au ballon d'offrir la même Q d'eau chaude aux points de puisage et après mélange que l'on estime à 45~40°C et qui sert de base aux fabricants pour annoncer leurs chiffres avec une eau chaude produite au moins à 60°C !

De plus, ils y sont non seulement techniquement obligés mais aussi intellectuellement - pour ne pas dire moralement - lorsque l'on sait que leurs systèmes de régulation/dito ( comme sur les chaudières d'ailleurs) sont d'office conçues pour faire face et prévenir les risques de légionellose plus prononcés dans certains cas de figure des installations que dans nos installations privées, je vous l'accorde.

Les fabricants anticipent aussi le comportement de nos Sociétés modernes qui, comme je l'ai déjà souligné s'érigent en Systèmes inquisitifs, coercitifs, procéduriarisés et judiciarisés !
Sorry pour ces néologismes qui cependant veulent bien dire ce qu'ils veulent dire !

Les fabricants prennent leurs précautions et les devants pour éviter de se retrouver au tribunal presque à tous bouts de champs pour justifier les techniques mises au point mais aussi les raisons pour lesquelles ils n'auraient pas prévu " ce qu'ils auraient dû concevoir et mettre en service pour éviter les risques de santé de leurs clients qui utilisent leur matos, programmes, etc.....
Nous vivons dans une Société " parapluie " où la tendance à reporter la faute sur l'autre et dans tous les domaines fait de plus en plus fureur lorsqu'il y a des préjudices ( à prouver), des dégâts ou des morts.

Donc, les gars, c'est à vos risques et périls que vous limitez le niveau haut de la T°C de votre réserve d'ECS ! qui au regard des risques sanitaires que cette démarche peut engendrer peut coûter beaucoup plus cher que les quelques dizaines d'euros mensuels qu'elle vous fait gagner !! Sans compter le risque d'inconfort qui s'en suit surtout en hiver puisque l'on parle ici de production d'ECS ! CQFD !

Cette humble approche exprimée sous une apparence péremptoire- - mais qui ne se veut au final qu'un peu provocative à la réflexion de chacun, me semble encore être plus d'actualité dès le moment où les coûts de l'électricité seront plus constants ( à la hausse bien sûr), qu'il n'y aura plus de tarifs de nuit ou avec de plus petits écarts.
Oui, on devra de plus en plus être prêts à gérer même les temps d'utilisation de nos SDB et SDD consommatrices d'ECS de plus en plus coûteuse aussi.
Fini de siffler des heures dans le bain ou sous la douche !!! .
Le confort a un prix réel mais aussi invisible et ... de plus en plus ...inaudible !! Hmmmm !

Ah ouiiii, pourquoi mettre la MàL sur l'ECS du ballon ! ? ! De plus en plus on ne "fait " plus de programmes au dessus de 30 °C ! *

Au Japon, par exemple, toutes les lessives en machine se font généralement et traditionnellement à l'eau froide ! C'est pour cela qu'ils changent aussi pratiquement de linge de corps tous le jours ! Jamais trop sale et facilement lavé, donc : programmes courts et peu d'eau consommée !

Ou tôt matin avec l'eau du bain que le dernier utilisateur n'aura intentionnellement pas chassée mais aura recouverte d'un panneau d'isolation déroulant qui permet de la conserver afin d'abord d'en avoir une réserve en cas de tremblement de terre et indirectement l'avoir légèrement tiède encore pour la lessive ! CQFD !

A vos réglages, à vos essais divers ! Bon confort en ECS ! Ciaoooo !

[USER=59118]@Lex[/USER] a dit:

C'est prévu dans la machine, il y a deux entrées d'eau

Cliquez pour agrandir...

Ho excellent tu as la ref ? Merci

C'est une Miele.

Bonjour tous.
Je n'ai pas tout relu, ne m'en voulez pas si on en parle déjà quelque part

J'ai un boiler atlantic explorer en version COIL (donc relié à ma chaudière gaz).

Il commence à faire froid et je viens juste de rallumer ma chaudière. Mais je suis inquiet pcq j'entends bcp de bruits de circulation d'eau et en touchant les 2 tuyaux qui font le lien entre boiler et chaudière, je sens qu'ils sont très chaud.
Donc je ne parle pas des 2 tuyaux avec cercle rouge et bleu sur le boiler, mais des 2 autres qui n'ont pas de couleur.

Je ne comprends pas bien... ma chaudière gaz doit chauffer mes radiateurs. Est ce normal que ces 2 tuyaux qui sont reliés au boiler thermodynamique soient chauds? J'espère que la chaudière ne chauffe pas l'eau de mon boiler.

Je ne sais pas si c'est très clair.

J'ai éteint ma chaudière en attendant.

Merci

Il faudrait voir comment c'est connecté, quelques photos aideraient.

On n'en a pas encore parlé sur le fil, car personne ne s'est annoncé comme utilisant l'échangeur du ballon, tu es donc le premier

Ah top, ça pourra peut être en renseigner d'autre du coup
J'amène 2 ou 3 photos
Merci

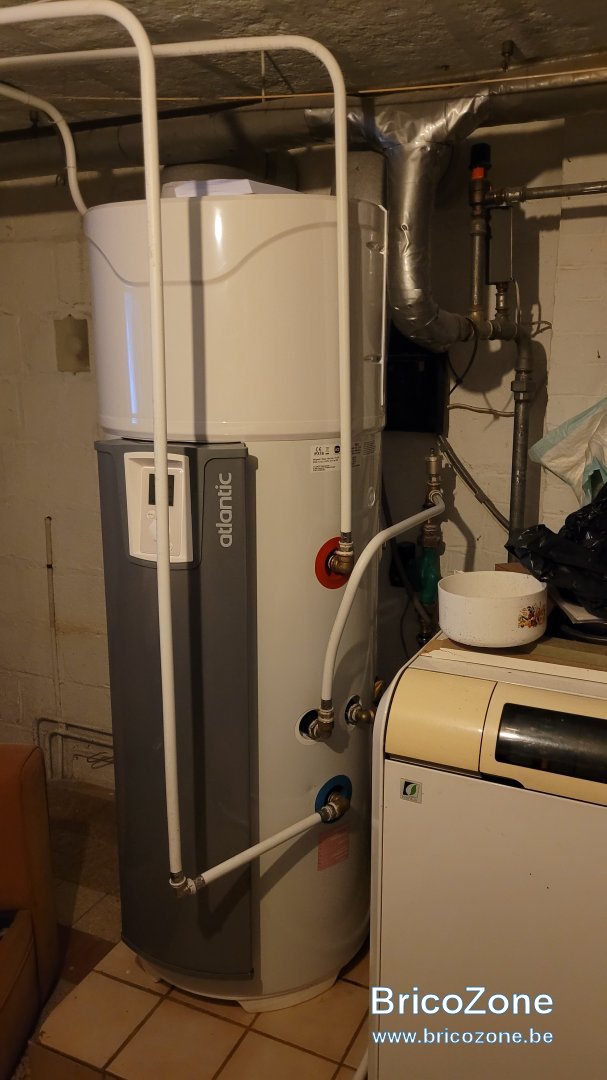

Voilà.

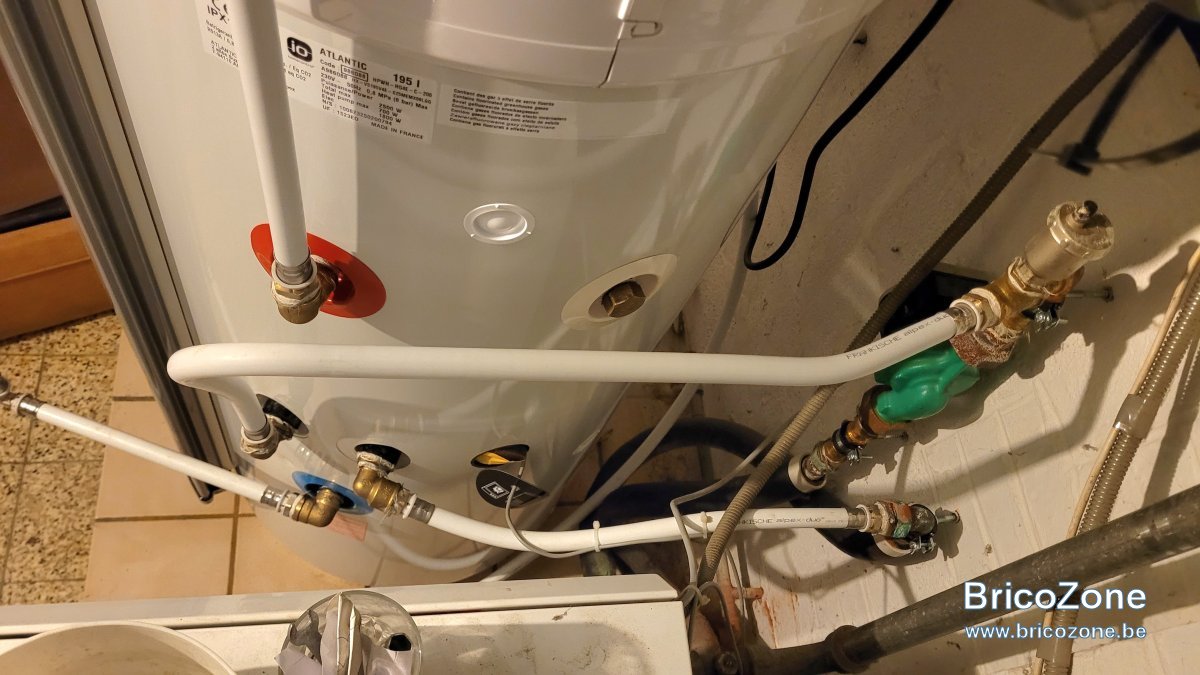

Donc ce sont les 2 tuyaux qui sont au centre l'un à côté de l'autre (entre celui au cercle rouge et celui au cercle bleu).

Ce sont eux qui font le lien avec la chaudière gaz (ou autre système pour ceux qui ont autre chose).

Ils sont tous les 2 très chauds.
Et au moment où j'ai allumé la chaudière, je sentais l'eau circuler dans ces 2 tuyaux.

Mais je ne sais pas si c'est normal. Est ce que comme c'est la version avec échangeur, l'eau des radiateurs passent par ces 2 tuyaux (et donc par le boiler), ou si pas, je suppose qu'il aurait été mal configuré et c'est ma chaudière qui chaufferait l'eau sanitaire lorsque la chaudière est en fonction.

Le 2eme cas ne m'arrange pas du tout

Merci d'avance.

Au pire je contacte l'entreprise demain.

Salut ! @Greg9 . Merci pour les photos très claires ! Rare ,hmmm ! . Tu dois avoir le GSM " de l'année " !

Que ces tuyaux, même chaudière arrêtée, soient chauds quand le ballon est chaud, c'est normal : la conduction opère !
Si tu ne veux pas que ta chaudière charge ton ballon, il faut contrôler sa régulation (chaudière) qui devrait être reliée au ballon par une sonde qui seulement en demande de chaleur donne le signal au circulateur de charge de fonctionner et au brûleur de démarrer.
Tu devrais trouver une régulation que tu pourrais couper afin d'interdire à la chaudière de travailler pour le ballon mais bien pour chauffer les radiateurs.
Peux-tu nous refiler l'une ou l'autre photo de la régulation mixte de cette chaudière ainsi que des autres circulateurs ? Et une du ballon et de la chaudière ensemble avec la tuyauterie et accessoires aussi.
On en déduira plus de choses. Merciiii ! Ciao.

Bonjour Tchotto,

Merci pour ton retour.
J'avoue que là je ne comprends absolument rien .
J'ai en effet un câble (on dirait un câble électrique) qui doit sûrement être la sonde.
Mais le reste est du chinois pour moi.
Même pour les photos je ne comprends pas ce que tu/vous m'avez demandé...

Je pense que je vais demander à ce que le sav m'explique ou plutôt m'envoie la marche à suivre pour activer/désactiver le mode "chauffe via chaudière".

Lors de l'installation, l'installateur m'avais montré qu'il me suffisait de tourner ou d'appuyer sur un bouton pour mettre en mode chaudière ou en mode thermodynamique. Mais je vois plus ce que c'était.

Pour cette partie de votre réponse:
"Que ces tuyaux, même chaudière arrêtée, soient chauds quand le ballon est chaud, c'est normal : la conduction opère !"
Je comprends, mais ici je sentais l'eau circuler dans le tuyau après avoir allumer ma chaudière.

J'espère surtout qu'ils ont bien fait les branchements correctement...

Merci encore.
Bonne nuit

Bonjour bonjour,

Je suis en attente d'infos de l'entrepreneur.
Mais comme il faisait 16° j'ai tout de même rallumé la chaudière. Bizarrement je ne sens plus d'eau circuler dans le tuyau "échangeur".

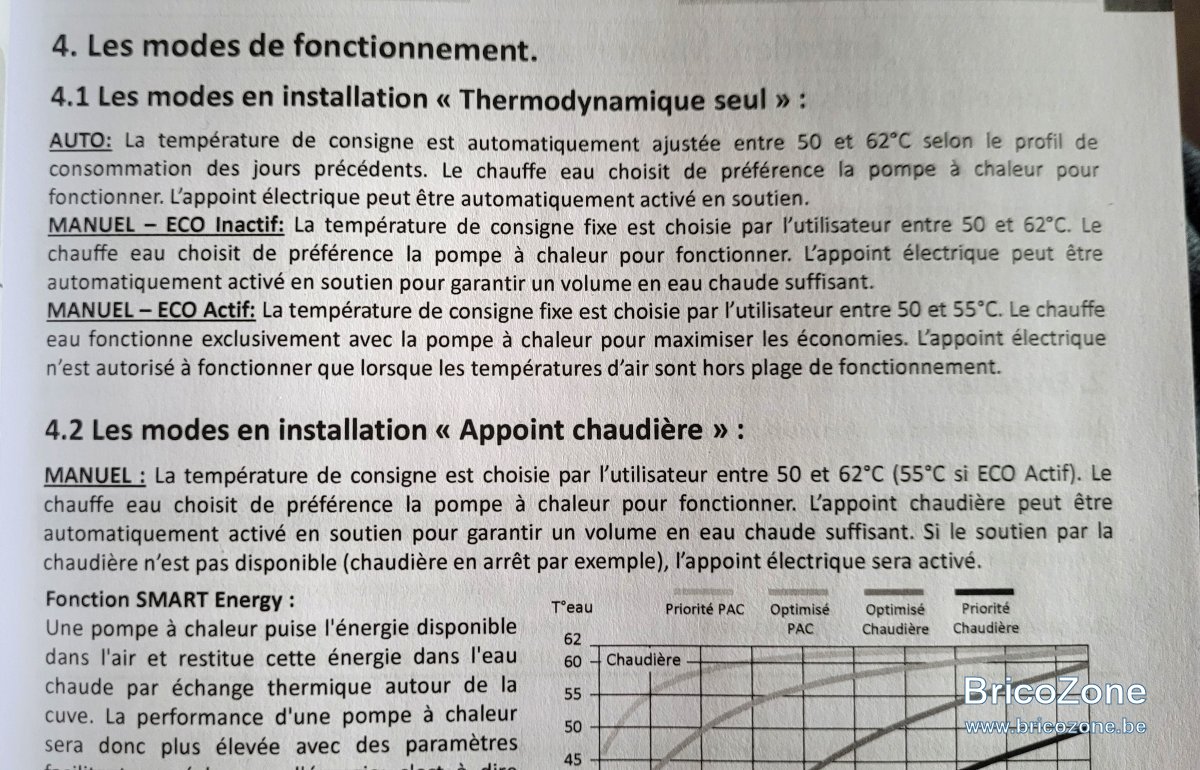

Mais j'ai aussi trouvé le mode d'emploi et j'ai lu la partie "liaison à une chaudière". Et ce que je lis m'inquiète de nouveau (je suis inquiet de nature ).
J'avais choisi ce modèle pcq le commercial m'avait expliqué que l'échangeur servait uniquement si un jour je voulais chauffer mon eau sanitaire au gaz (si panne du boiler ou si le gaz devient moins cher par exemple).
Donc en gros ma chaudière ne devrait normalement jamais jamais être utilisée, c'était juste un petit plus au cas ou.

Mais dans le mode d'emploi ils ne parle pas ce genre de cas. Ils ont l'air de dire que la chaudière serait utilisée SI boiler mis en mode Manuel Eco, ET SI la température de l'air descend en dessous de -5°(ce qui n'arrivera jamais).

Mais donc cette histoire de pouvoir commander le boiler via la chaudière à 100% si un jour je suis dans le besoin, ça n'a pas l'air d'exister.

Vraiment personne qui possède ce modèle?
Merci

Je ne vois pas le raccord diélectrique sur la sortie rouge, y en a-t-il un ?

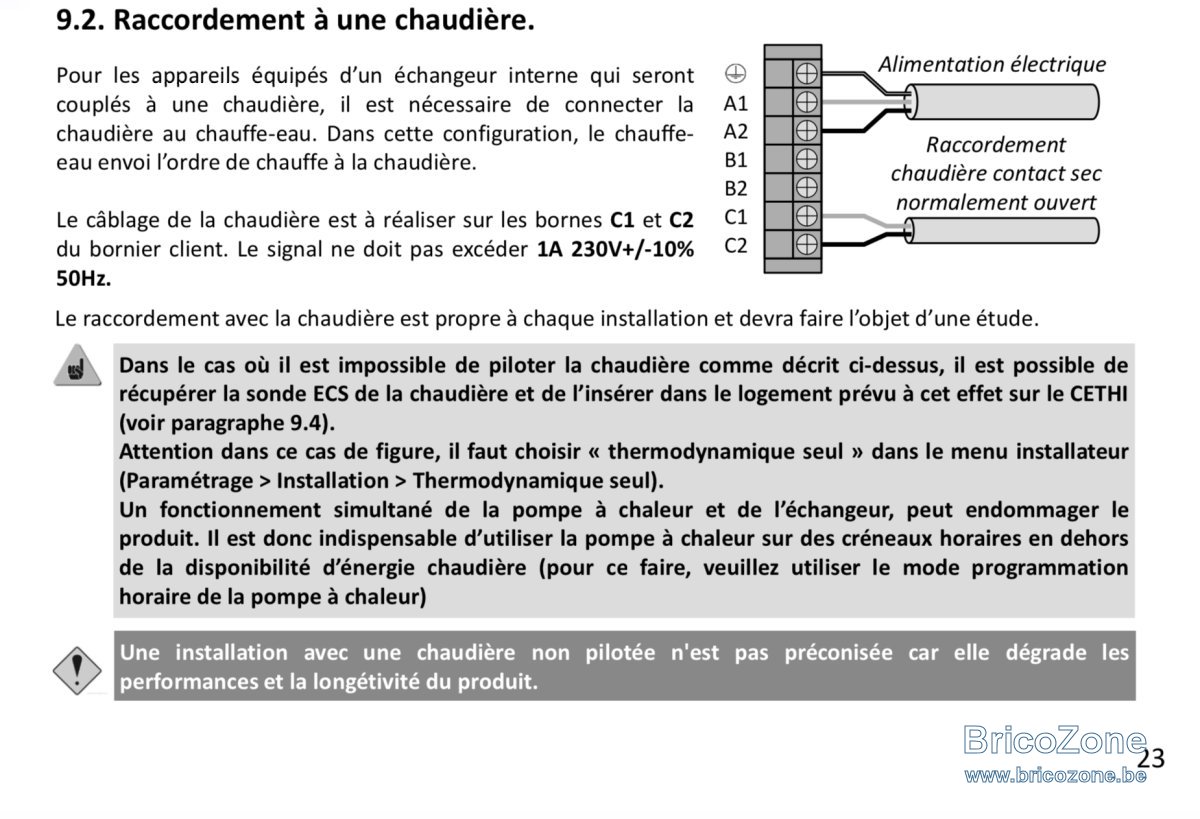

Pour le raccordement avec la chaudière, c'est simple: page 23, on explique que c'est le ballon qui va piloter la chaudière, donc c'est le ballon qui va demander à la chaudière de produire quand les conditions l'exigent, si c'est câblé comme conseillé, et configuré dans le menu pour ça.
Si pas, et que le menu est mis en "thermodynamique seul", alors tout est indépendant, et il est même dangereux d'enclencher la chaudière quand le ballon chauffe.

Ok... j'espère que c'est bien câblé du coup. Le boiler est mis en "manuel eco".
Pour le raccordement diélectrique... je ne vois rien d'autre que le tuyau avec la sortie rouge.
Mais à côté du tuyau "échangeur", là il y a une sorte de câble électrique (la sonde je crois).

Il devrait y avoir en plus un câble accolé au tuyau au cercle rouge?

Il faut vraiment que je les fasse revenir vérifier sinon je vais y penser non stop.

Le raccord diélectrique est un connecteur spécial de plomberie, il n'y a rien d'électrique, il y a juste un isolant entre deux métaux différents. Pas toujours facile à voir, fais une photo du raccord côté rouge de près pour qu'on puisse voir mieux.

sinon c'est ca : https://www.google.com/search?clien...IHUaEBm4Q0pQJegQIBxAB&biw=2173&bih=1151&dpr=2

Voici des photos. Mais compliquée de comprendre car ça part ds tous les sens.

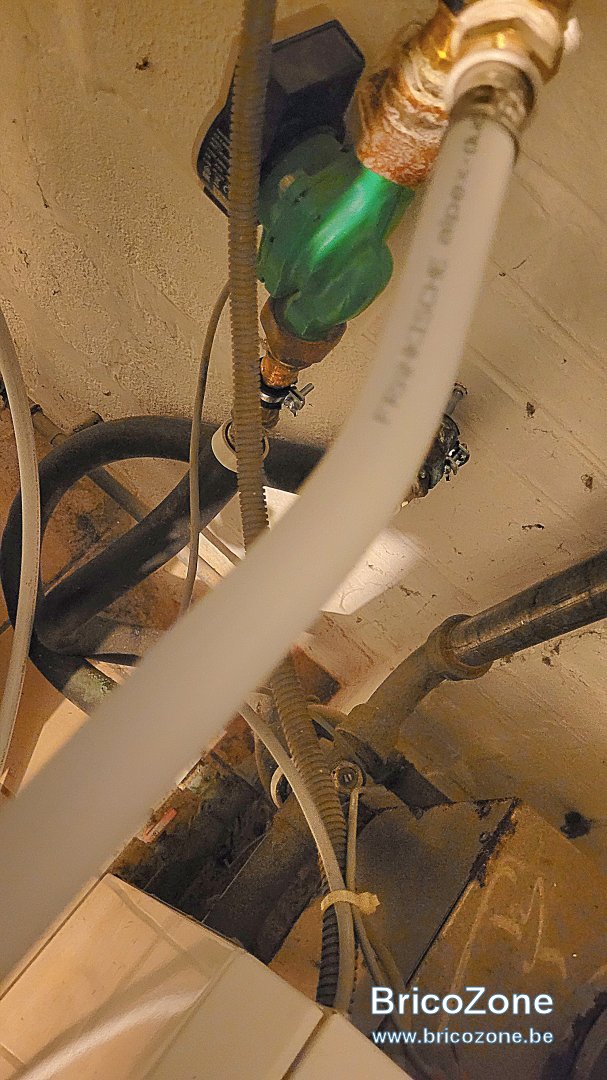

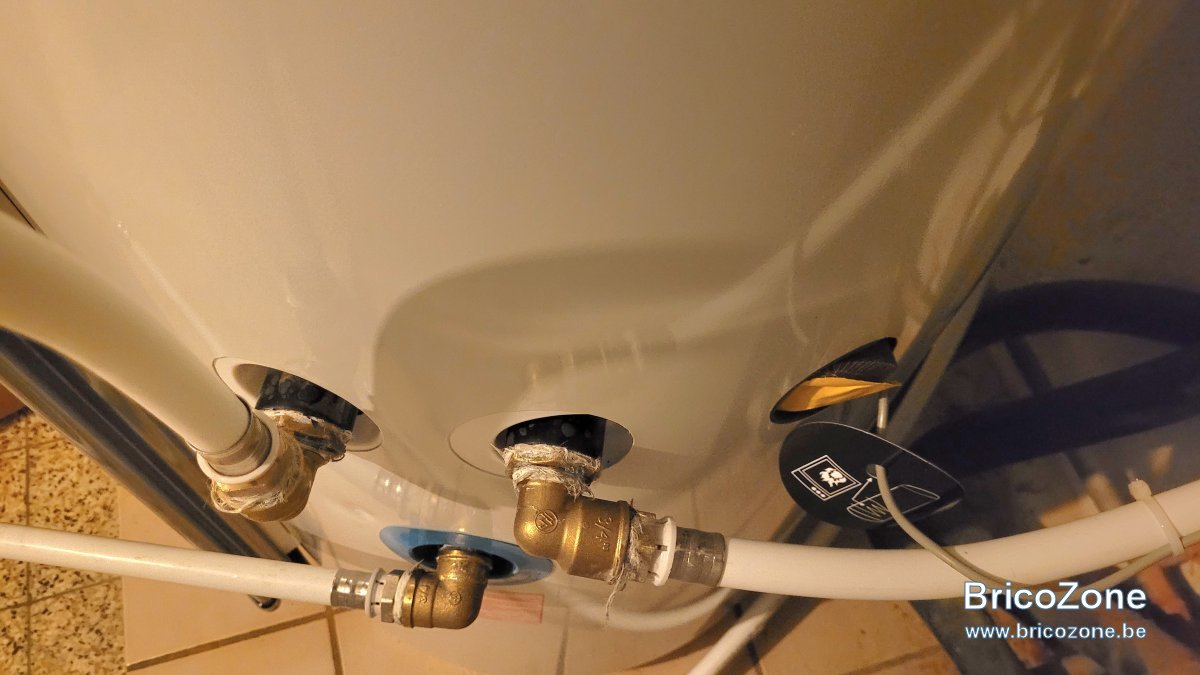

Ici partie basse avec tuyaux "échangeurs" et le câble (sonde).

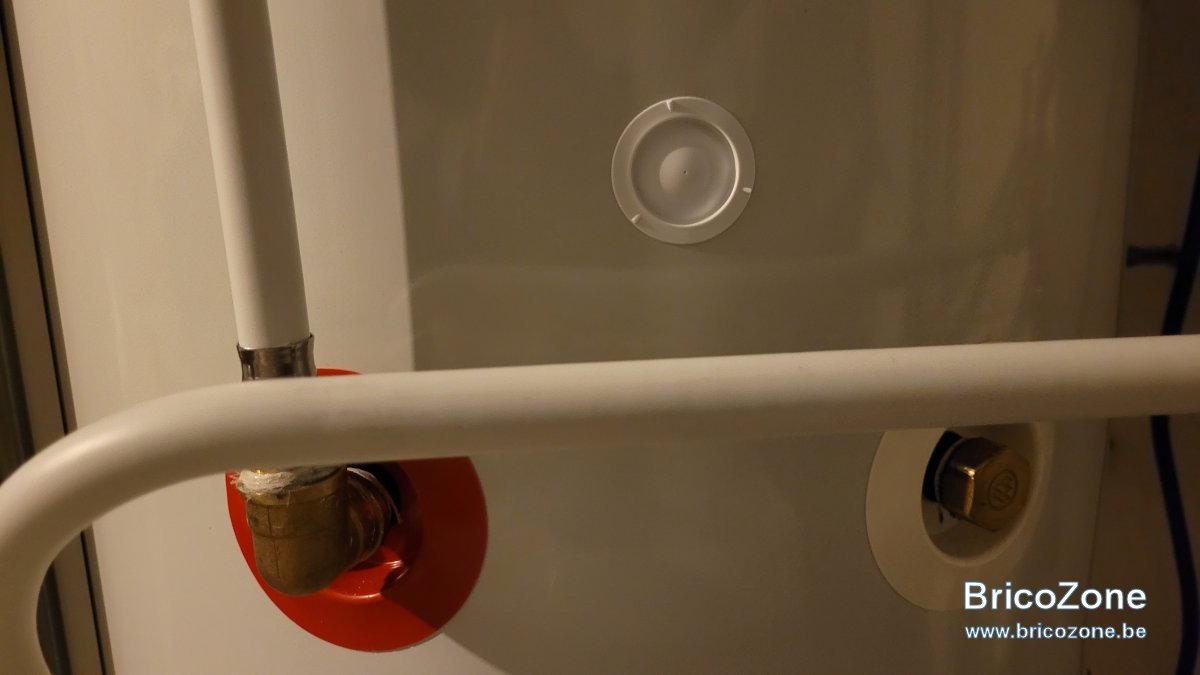

Puis la partie haute avec le tuyau "cercle rouge".

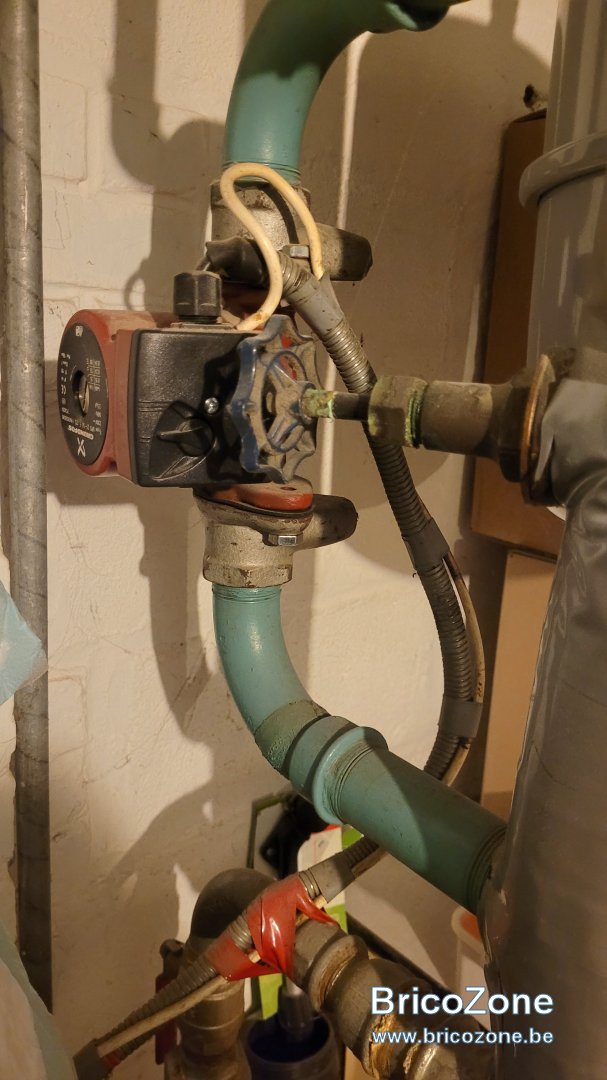

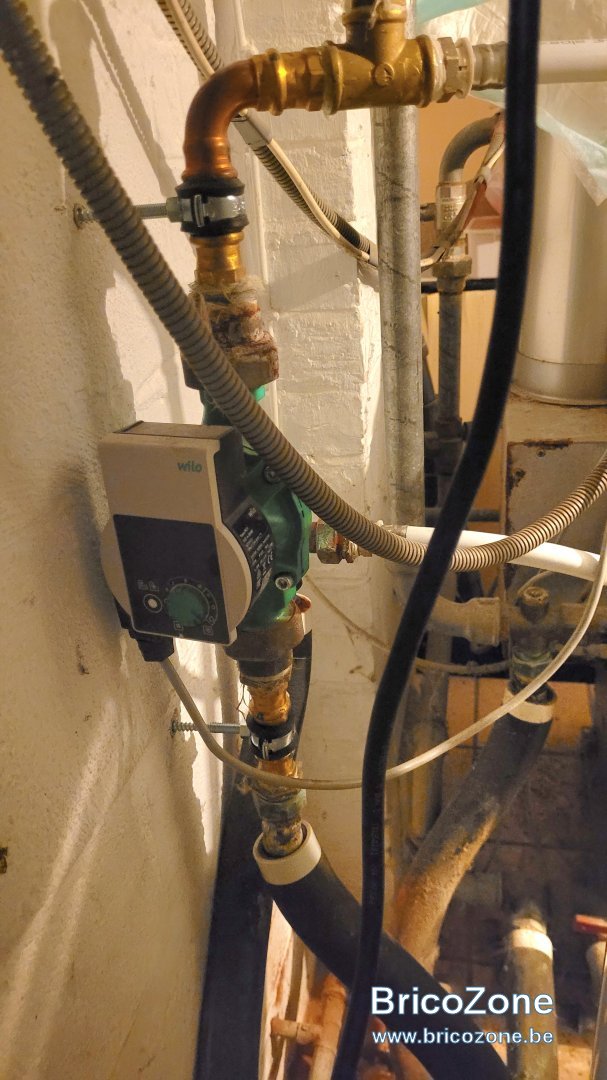

Ici les "trucs" à l'arrière.
Quand j'ai rallumé ma chaudière le "bloc vert" (Wilo ou Wiko) s'était allumé et avait l'air d'indiquer une consommation électrique.
Maintenant il ne s'allume plus. Je ne sais pas pq.

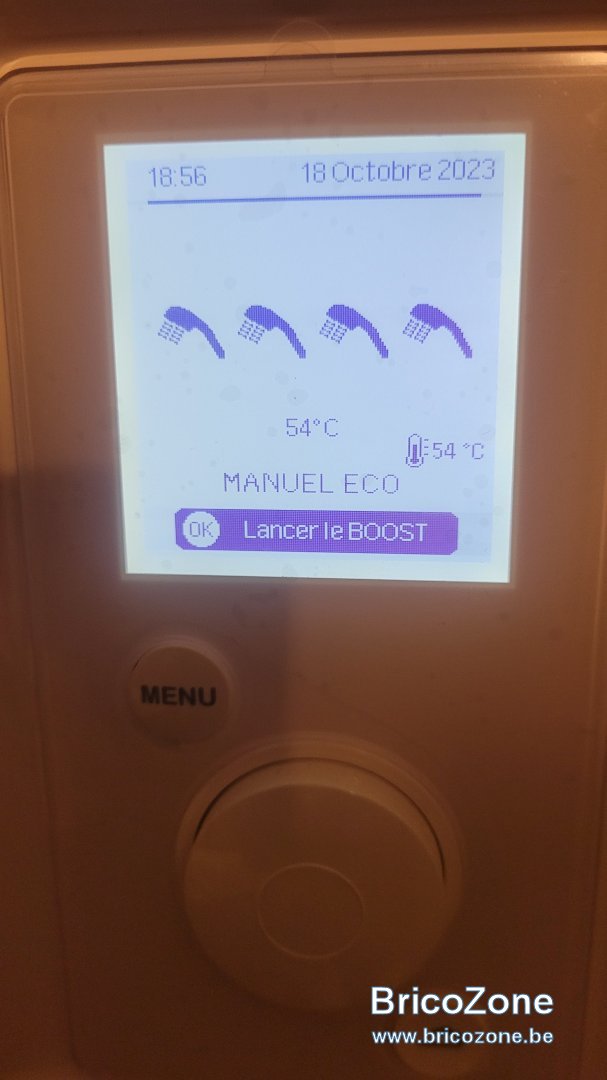

Ici l'écran avec le mode choisi
