Branchement prise TV / Sat pour décodeur Orange

Bonjour,

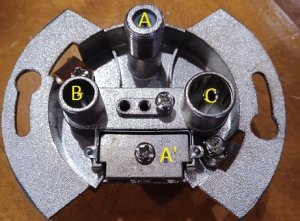

Je souhaiterais brancher une prise TV (pour me raccorder à un décodeur Orange). Un fois ouverte, la prise ressemble a ceci (ce n'est pas exactement la même mais quasi similaire) :



En dessous du cache (situé en bas), se trouve un seul et unique connecteur (A').
Celui si est connecté à la borne satellite (A).
B et C ne sont connectés a rien ! (même pas entre eux). Je m'attendais a ce que ils soient connectés à A'
La partie extérieure de A, B et C est connectée à la masse (partie métallique de la prise).
En dessous du cache il y a un deuxième emplacement (a gauche de A') mais pas de contact métallique au fond (donc ça ne se connecte a rien)

Sauf erreur de ma part, le décodeur se branche sur la borne C, comment connecter celui ci au câble ?

je pense qu’il y a un filtre dans la prise qui réparti est différentes gammes de fréquence entre les prises (FM 88-108, TV jusque 800 MHz, Sat au delà).
il faut prendre un prise agrée Voo/telenet parce qu’il y aussi le canal retour à passer.

twautele a dit:

je pense qu’il y a un filtre dans la prise qui réparti est différentes gammes de fréquence entre les prises (FM 88-108, TV jusque 800 MHz, Sat au delà).
il faut prendre un prise agrée Voo/telenet parce qu’il y aussi le canal retour à passer.

Cliquez pour agrandir...

OK merci. Dans le garage j'ai aussi une prise (qui ne peut pas convenir en tant que tel car ce n'est pas a cet endroit que je veux mettre le décodeur), elle ressemble a ca :

Est ce que ce type de prise pourrait convenir ? (je rachèterais la même donc)

Dans la sortie de gauche (prise mâle) : le centre et l'extérieur sont connectés a la masse.
Dans la sortie de droite (prise femelle) : l'extérieur est connecté a la masse, le centre est connecté directement au centre du câble (donc 2 connexions bien distinctes)

twautele a dit:

il y aussi le canal retour à passer.

Cliquez pour agrandir...

Rassure-moi, au final on a besoin de 2 fils uniquement ? (donc cable TV coax classique)
Ou bien il faut un cable agréé VOO / Telnet ?
Je compte réutiliser un ancien câble datant des années 70, utilisé pour de la TV classique. Pas d'appareillage entre le câble et la prise.

https://www.orange.be/fr/support/as...ion-internet?page=device/orange/orange-tv-box

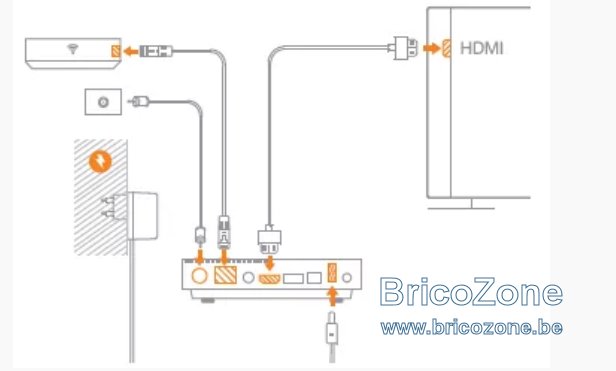

apparemment il faut un cable ethernet aussi :



Voir chez Niko les prises agrées interkabel/telenet/voo
https://www.cooselec.be/electricite/appareillages/niko.html?type_de_commande=804&type_de_prise=573

Merci. Je viens de vérifier : il s'agit d'un cable RG59. Il y 40 - 50 metres entre le poteau et le futur decodeur, peut etre que ca ne fonctionnera pas correctement. Je vais téléphoner chez Orange pour être sur.

Je pense que la prise aurait probablement fonctionné en branchant la borne "TV" sur le décodeur TV et la borne "satellite" (normalement appelée DATA) sur le modem. Comme dit expliqué par twautele il y a un filtre sur la borne TV c'est pour ca qu'il n'y a pas de connection directe avec un multimètre.

Dans mon cas, le cable coaxial est enterré puis il arrive directement dans un vide ventilé, avant de monter au salon. Il est impossible d'installer un NIU dans le vide ventilé car humidité et températures hors normes.

La prise n'aurait été valable que pour une TV. Il y aura 2 postes TV donc il faut un NIU pour amplifier le signal (a installer dans le salon). A cet endroit pas besoin de prise car le cable arrive du sol.

Dans tout les cas, il faut que je demande a Orange si ca fonctionnera avec un cable RG59 vu la distance.
