Caisson à tentures en MDF

yvanvw

• 19 Décembre 2019

• #1

Bonjour,

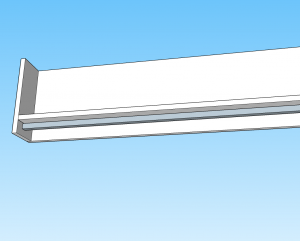

J'aimerais me lancer dans la conception d'un caisson pour tentures en MDF afin de cacher les rails et ne pas avoir de soleil qui passe par au-dessus.

Le caisson doit faire 280cm sur 35cm. La profondeur est de 11cm + 1.8cm (épaisseur du panneau).



Ma question: pour le fixer au mur, je met plein d'équerres au dessus de la tablette avec le rail (genre tous les 40 cm)? Est-ce que ça suffira pour soutenir tout l'ensemble?

Merci d'avance



S

stokri

• 19 Décembre 2019

• #2

pour suivre. même projet, même question. J'ai pris du mdf de 15



T

terminator82

• 19 Décembre 2019

• #3

Pour suivre aussi, ca m'a l'air d'être un projet sympa.
Après, question peinture? Vous allez mettre la mm que le mur ou une autre pour se détacher?



Suric@

• 19 Décembre 2019

• #4

Un système de french cleat ? (explication ici par eexmple )
Invisible, facile a faire et mettre en place, peu cher.



LED3

• 19 Décembre 2019

• #5

Bonjour,

Pourquoi ne pas utiliser de longues visses ?

Le mdf va se déformer. Il faut reprendre la charge à partir du rail. A mon avis.



mojerry

• 19 Décembre 2019

• #6

moi je fixerais au plafond.
sinon fixer une poutre en bois au mur pour ensuite venir visser par le dessous?
le caisson va jusqu'au plafond?



yvanvw

• 19 Décembre 2019

• #7

Merci pour vos réponses et conseils.

Alors pour le MDF, le panneau de devant et latéral peuvent être plus fins que du 18mm. Et oui il faut que ça aille jusqu'au plafond.

Pour la peinture, je n'y ai pas encore pensé. Pour l'instant on n'a que du primer sur les murs

Bonne idée pour le French cleat, mais je dois faire une structure "interne" alors?



zaone

• 22 Décembre 2019

• #8

Le french cleat ça n ira pas si la structure doit monter jusqu au plafond

Y a plusieures façons de proceder mais perso je ferais ceci :
Fixer au mur un chevron sur toute la largeur du futur caisson du (par ex . 45x45mm de section) et à 2cm du plafond.
Ensuite vous modifiez légèrement la structure que vous avez modélisé en lui ajoutant une planche horizontale sur le dessus(planche de 18 mm qui viendra prendre appui sur le chevron précédemment fixé au mur)
Donc vous glissez votre cache rideau dans l’ecart de 2cm laissé entre le chevron et le plafond ( donc en faisant disparaitre le chevron) et vous vissez 2 bonnes visses horizontalement aux extrémités a travers le mdf et le chevron pour empecher le cache rideau de bouger.
Ensuite rebouchage des 2 mm restant au plafond avec du mastic peintre
Ps : pour fabriquer votre cache en mdf 18 mm utilisez des visses de 3,5 sur 45 ou 50 mm et ne vissez pas à moins de 5 cm de l extrémité du montage sinon risque que le mdf s ouvre (si vous pouvez coller en plus c est mieux mais verifiez vos mesures 2x avant de coller )
Et pour une jolie finition , poncez au grain 120 l ensemble de la structure avant de la fixer au mur( cassez les arrêtes, poncez les chants visibles très énergiquement, poncez legerement les faces visibles)



Dernière édition: 22 Décembre 2019

yvanvw

• 22 Décembre 2019

• #9

Merci @zaone pour les conseils précis. Bonne idée la latte à 2 cm du plafond.

Est-ce que je ferais mieux de prendre un mdf moins épais pour les panneaux latéraux et frontal?

Merci



zaone

• 22 Décembre 2019

• #10

Perso je ferais tout en 18mm pour avoir quelque chose de bien rigide,
C 'est la face avant (la verticale) qui va empecher votre planche horizontale du bas de fléchir , elle va agir un peu comme un linteau, pour ça que je la ferais en 18 aussi et il faut qu'elle soit bien fixée dans les 2 planches horizontales ( bas et du haut )
Pensez aussi à la manière dont vous allez agencer vos planches (laquelle faire passer devant laquelle..) , agencez de manière à avoir votre grande planche de facade qui recouvre tous les chants des autres planches (celle du haut et les verticales) , pour des raisons esthetiques vu que c'est les chants qui sont le + difficile à travailler pour qu'on ne les voit plus une fois que c 'est peint .

Si d 'autres questions , n'hésitez pas



zaone

• 22 Décembre 2019

• #11

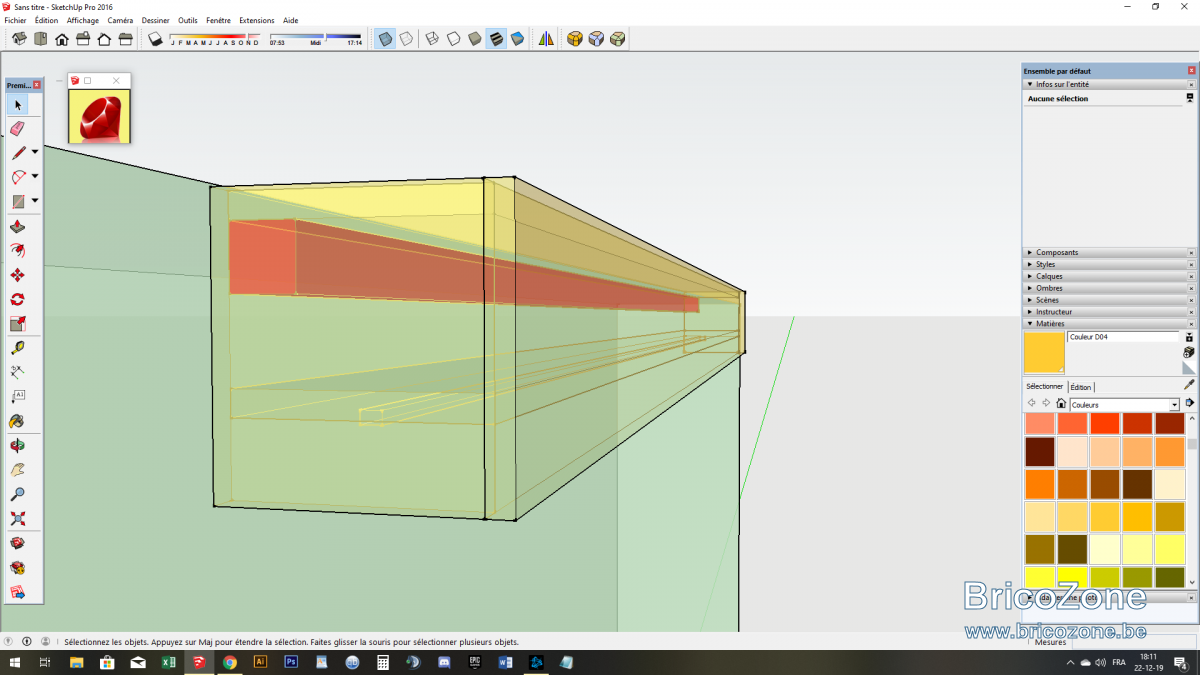

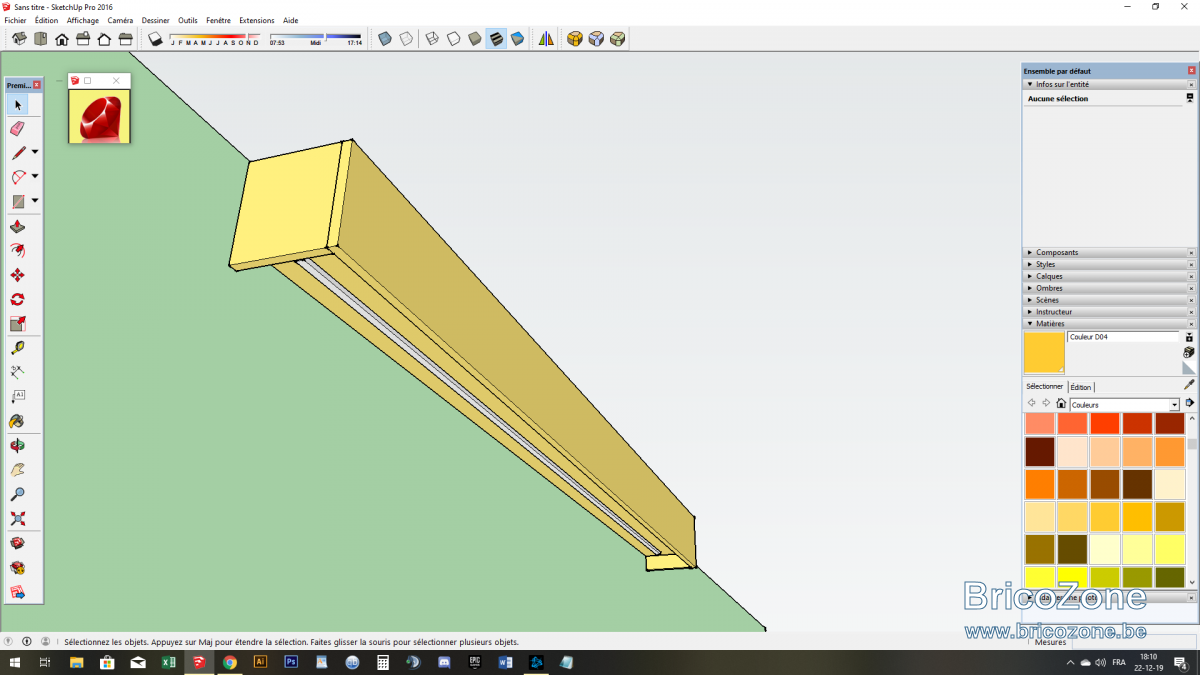

Pour l'agencement des planches, je ferais ceci :

comme vous voyez, la planche latérale recouvre le chant de la planche horizontale du haut.
2 avantages : vos 2 planches horizontales (celle du bas avec le rail et celle du haut) peuvent être coupées à la même taille (plus facile) et les chants de la planche horizontale du haut ne sont pas visible (gain esthétique)

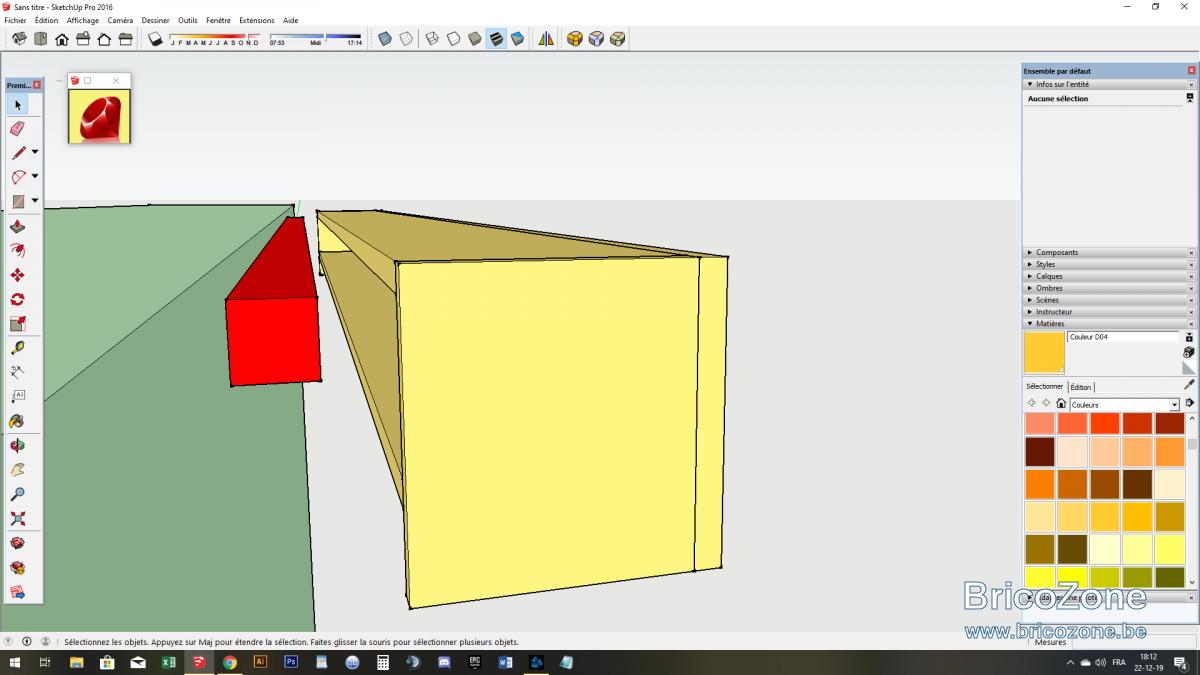

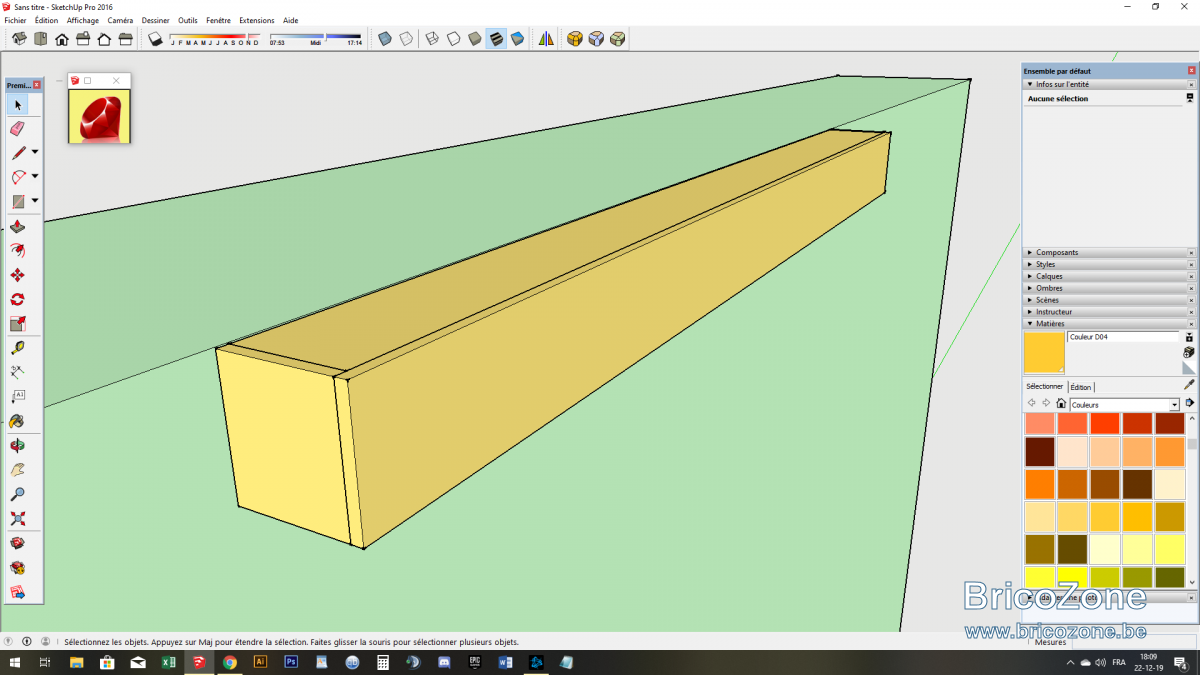

Autres screens au passage :



mojerry

• 22 Décembre 2019

• #12

hello, pour une question de facilité moi je mettrais la latte représentée en rouge plus bas pour qu'elle se mette contre la planche du bas. Ainsi vous pouvez visser à traver de la planche du bas dans la "poutre" rouge.



yvanvw

• 23 Décembre 2019

• #13

Merci pour les schémas @zaone , c'est vraiment génial! Pour la face avant, je comptais bien la faire passer devant toutes les autres, et faire comme vous avez dit pour les découpes.

Pour la latte rouge, je la fixe comment dans le mur, car il faut des vis qui font 45 mm (pour la poutre) + au moins 50 mm pour le mur. Est-ce bien correct?

Je peux aussi mettre 2 poutres rouges, une fixer la planche du haut dedans, et une deuxième pour fixer la latte des rails (comme suggéré par @mojerry )?

Je comptais aussi mettre 1 ou 2 traverses perpendiculaires à la face avant pour rigidifier le tout, et visser la face avant dedans, puis mettre du mastic pour colmater les vis.

Merci et bonnes fêtes!



mojerry

• 23 Décembre 2019

• #14

moi je me pose la question de comment vous allez fixer la planche du haut dans la poutre du haut.



yvanvw

• 23 Décembre 2019

• #15

Je fixe la planche du haut dans la poutre avant de fixer la poutre au mur.



zaone

• 24 Décembre 2019

• #16

Mettre le chevron plus bas, c'est une autre option, perso ça me semble mieux de laisser le chevron au dessus , j 'ai l'impression que ça serait mieux soutenu si c 'est posé sur le chevron plutot que vissé par en dessous mais les 2 devraient fonctionner.

Dans ma version : je visserais d'abord le chevron (rouge) , avec quelques chevilles à frapper de 10 ou 12 cm... pour plus de facilité, mais vous pouvez aussi mettre des chevilles classique + visses assez longues, forcément.
Ensuite je prépare mon caisson correctement sans encore le fixer, (visses , enduit pour reboucher les trous de visses en 2 passes si vous voulez qu'on ne les voit plus (voir 3 si nécessaire).., puis ponçage ... et peinture) ... et je rajoute 2 trous fraisés aux extrémités (pour la fixation au chevron qui est au mur)
Ensuite je le positionne sur le chevron et je visse avec 2 visses du genre 5x 70 et je termine avec un ptit coup de peinture sur la tête des 2 visses... comme ça si besoin d'enlever un jour, y'a plus qu'a devisser ces 2 la.

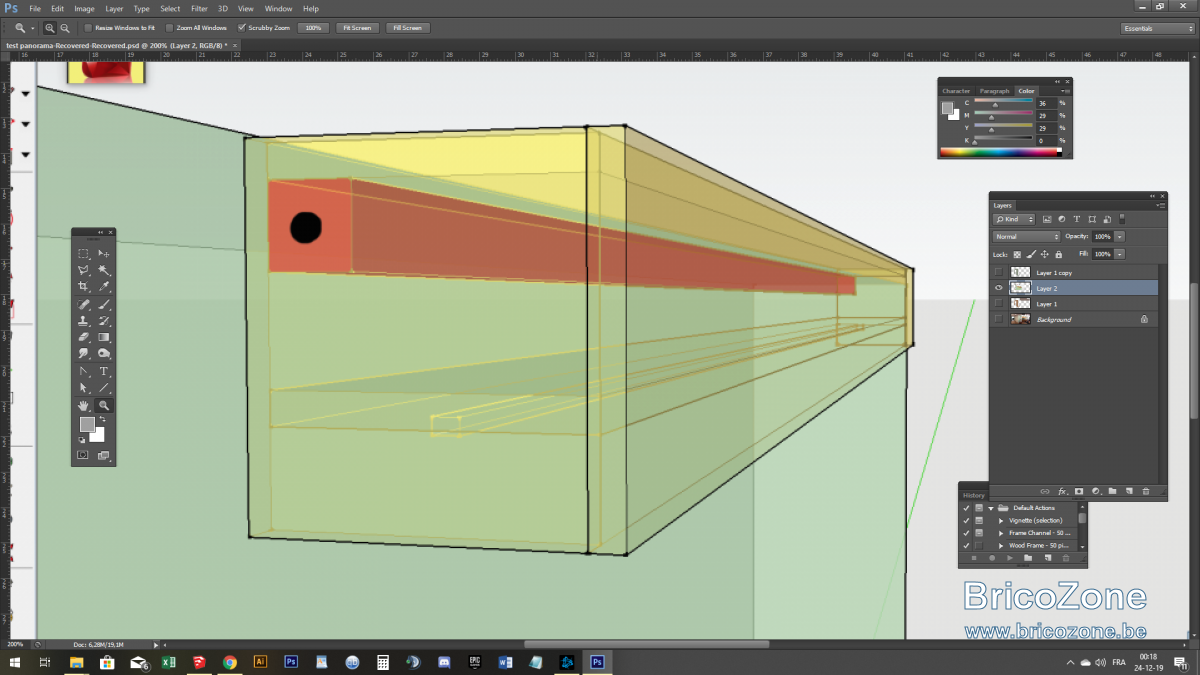

Pour l'endroit ou mettre les visses j 'ai mis un point noir

Ps : sur l' illustration que j 'ai fait rapidement, le caisson fait 19 cm de profondeur (j'avais pas pris en compte les mesures que vous donnez), hors chez vous, il fera seulement 13 cm donc moins de poids déporté que sur l'illustration.



yvanvw

• 24 Décembre 2019

• #17

Merci pour les explications.

Vous ne pensez pas que la planche avec les rails va fléchir?

Et bonnes fêtes à tous



zaone

• 24 Décembre 2019

• #18

Ça depend de la distance entre le rail et la face planche de face.(et du poids)
Mais c est vrai qu en mettant des renforts verticaux comme vous l aviez dit ça aiderait.
Ou un deuxieme chevron dans le bas pour se visser dedans.
Joyeux Noel



A

A.L.

• 24 Décembre 2019

• #19

ET, fixer toutes les planches entre elles avec des tourillons + colle.
Ou Pocket Hole (Kreg, Wolfcraft,etc)
Comme cela pas de vis visibles et assemblage bien rigide sans risque d'éclatement du MDF.



yvanvw

• 29 Février 2020

• #20

Bonjour,

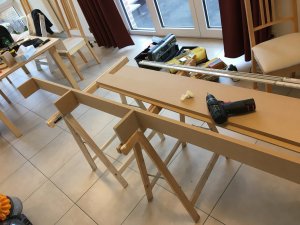

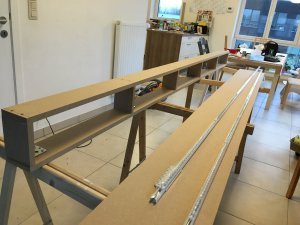

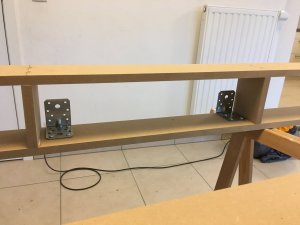

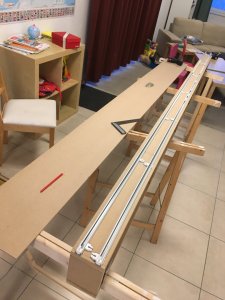

J'ai avancé dans l'histoire. Finalement j'ai fixé le caisson avec des équerres, je dois encore mettre la face avant. Chaque partie verticale qui tient la planche du dessous est fixée avec 2 vis 4.5 * 45 + colle à bois.

Merci à tous pour votre aide.
