  • #261
Les bruits entre pièces sont toujours présents mais atténués.

J'ai pas avancer sur le réglage des débits Bouches, je bosse dehors

  • #262
neuneu a dit:
Les bruits entre pièces sont toujours présents mais atténués.
J'ai pas avancer sur le réglage des débits Bouches, je bosse dehors
Cliquez pour agrandir...
Bonjour,

attendons de voir comment tu vas résoudre les pb de bruits et surtout du bon débit par bouche par pièce. Après nous en rediscuterons ;)

Dernière édition:
  • #263
Pour le bruits traversante entre pièce c'est foutu.
Pour les débits je vois pas où ça pourrait coincer

  • #264
Bonjour,

pour les bons débits par bouche ... si aucun problème pour toi, très bien. Mais explique comment tu as fait.

  • #265

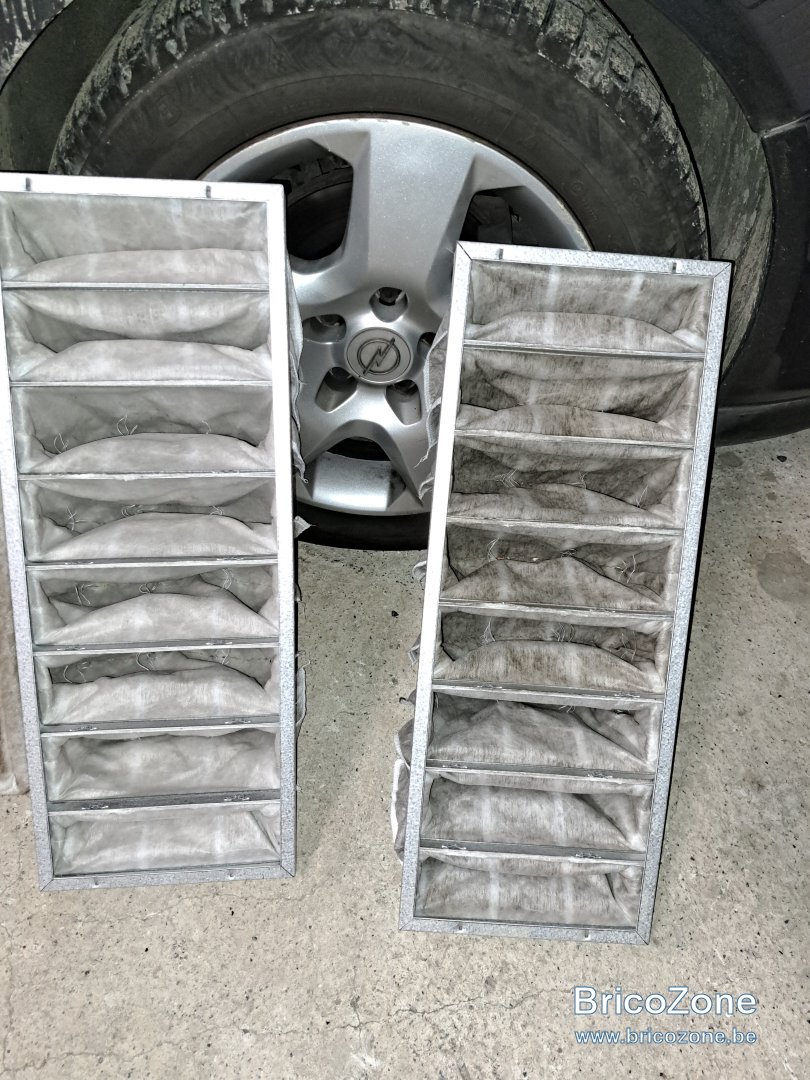

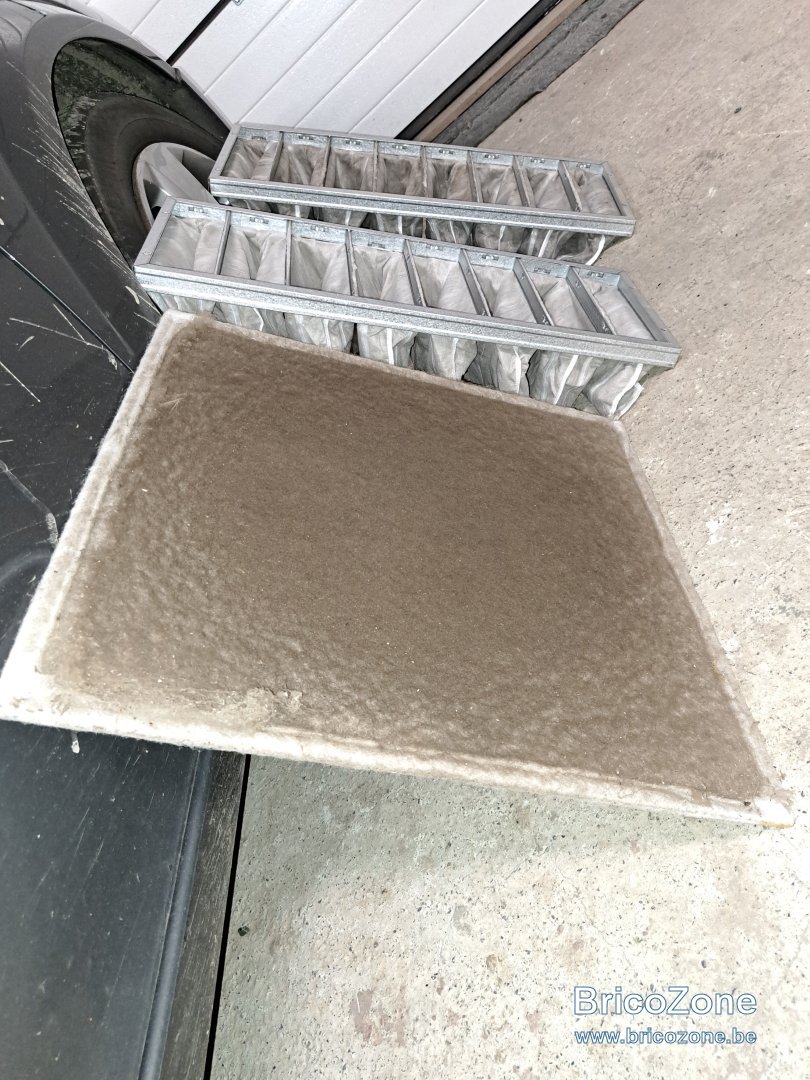

Premier changement de filtres je comprends qu'on commençait à avoir de l'humidité :oops:
Le pré filtre en a plein la tronche



  • #266
Tu avais de l'humidité ou ?

Celui de droite il a une salle gueulle. C'est ton extraction ? Le mien était encore nickel... Et si c'est ta pulsion, alors ton préfitre le fait pas son boulot...

Après c'est ton premier changement depuis que tu es dans ta maison, il y avait surement pas mal de chose dans les gaines ;)

  • #267

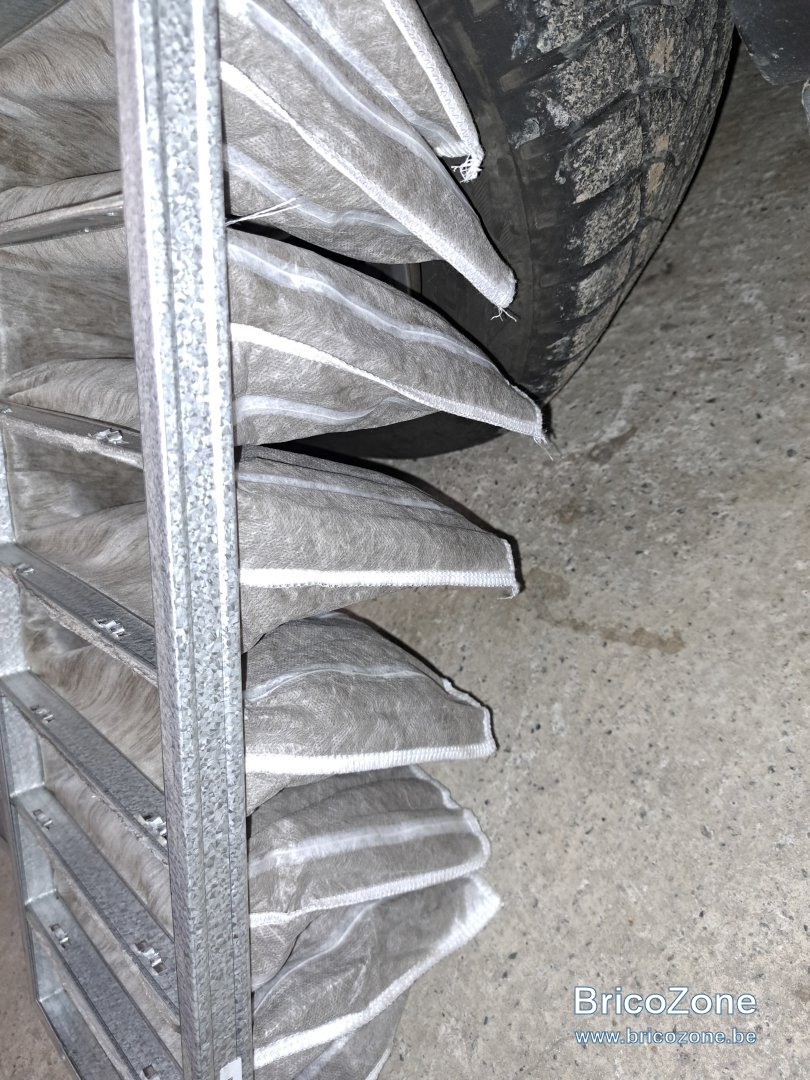

Le plus sale a poche c'est entrée machine
Donc après le pré filtre

  • #268
Bonjour,

#neuneu: pardon pour mes questions, je n'ai pas le temps de tout relire le sujet.

Quelle est la taille de ton pré-filtre plan sur l'entrée d'air ? Est-ce un filtre G4 ?
Le filtre à poches d'extraction n'est pas sale. As-tu des filtres sur les bouches d'extract ?
Pourquoi un filtre à poches en extraction ?
As-tu une installation en réseaux pieuvres ou linéaires ?

  • #269
Pardon, j'ai oublié:
Ton pré-filtre plan est installé depuis combien de mois ?

  • #271
  • #272
Bonjour,

#belgotux: tu as entièrement raison avec un préfiltre G4 plans de 2 cm d'épaisseur. Avec une surface de préfiltration DF de 490x490cm en G4, tu es tranquille pendant 1 an avant de changer les préfiltres G4 en question et les filtres dans la DF (ou au moins aspirer les filtres de la DF).

PS) en insufflation: les filtres F7 (dans la DF ou filtre F7 supplémentaire après la DF), et encore pire les filtres HEPA, me font toujours bien rire. Encore faudrait-il que tous ces "supers filtres" soient "étanches" entre le cadre du filtre et la structure de la DF (peu-importe le matériau de la structure DF) ... ce qui n'est pas le cas dans environ 60% des installations de DF !!! Et je ne parle pas de la perte de charge de ces super filtres car là ... encore faudrait-il comprendre de quoi on parle !

  • #273
A 5€ le filtre avec structure métallique je ne vois pas ce que je pourrais économiser d'autant plus qu'il faudrait coudre ou coller les bords.
Le reste c'est les filtres d'origine de la machine à 35€ les 2.
Donc annuellement le changement me coûte 40€

  • #274
neuneu a dit:
A 5€ le filtre avec structure métallique je ne vois pas ce que je pourrais économiser d'autant plus qu'il faudrait coudre ou coller les bords.
Le reste c'est les filtres d'origine de la machine à 35€ les 2.
Donc annuellement le changement me coûte 40€
Cliquez pour agrandir...
Bonjour,

2 filtres à poches (8 poches/filtre) à 35€ : c'est effectivement pas cher. Pour le plan G4 tu peux faire moins cher mais il te faut un porte filtre métallique dans ton caisson préfiltre et découper le G4 plan dans le rouleau que tu achèterais.

Dans tes photos de filtres. Le filtre à poches d'insuf reste propre (très acceptable) au bout d'un an. C'est grâce au pré-filtre G4 plan en amont. Le filtre G4 plan est à changer tous les ans.

Ton filtre à poches d'extract est particulièrement propre ... As-tu des filtres sur tes bouches d'extract ?

  • #276
neuneu a dit:
le filtre a poche le plus sale est PF : Filtre pour air soufflé / le plus propre est IF : Filtre pour air repris
Il n'y a pas de filtre sur les bouches *
*filtres/tampon a bruit installés : https://www.bricozone.be/t/calculs-debits.125239/page-11#post-1864381
...........
Cliquez pour agrandir...
Bonjour,
je ne comprends pas tout dans ta réponse ... on va dire que le "neuneu" c'est moi ! Les "PF et IF" ??? Heureusement il y a l'explication derrière ;)

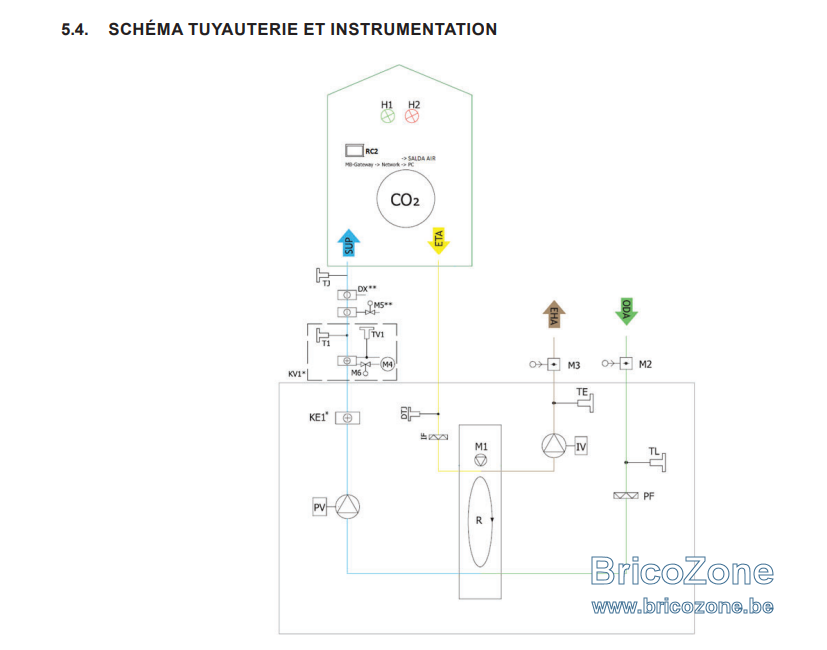

Ton schéma "Tuyauterie et instrumentation" est incompréhensible (ou quasi) pour le lecteur "lambda" :mad:
Est-ce que tu comprends vraiment le schéma que tu postes ?

Dans ton cas ça veut dire que ton air neuf externe est "complètement pourri". Heureusement que tu as un pré-filtre G4 plan d'environ 500x500mm avant la DF !

Tes fameux "filtres/tampon a bruit installés" ... c'est une grosse plaisanterie : ce n'est pas des filtres, et avec ces "trucs" il est impossible de réguler le bon volume souhaité à chaque bouche comme par exemple 20m3/h/personne/pièce. Question bruit, ça se discute grave !
Certes je ne parle pas des volumes PEB, mais même avec les volumes PEB, ce n'est pas ces "anti-bruits" qui vont résoudre les bons volumes par bouche/pièce au normes PEB !

J'en conviens, les croyances ne se discutent pas ... chacun choisi ce qu'il veut. Mais le bruit d'une DF c'est une chose, les bons volumes d'insufflation par pièce/nb de personne, une autre chose :innocent:

Mon slogan pour les DF est simple: Q U A L I T É _ S I M P L I C I T É _ E F F I C A C I T É _ D U R A B I L I T É
Quand une installation DF est ou devient "alambiquée" (installation, bruit, volumes d'air, etc.) c'est difficile de redresser (corriger) les problèmes rencontrés ou constatés :confused: Mais pas impossible selon les cas.
