Bonjour,

pardon mais ce sujet devient trop touffu (dense), je voulais juste simplifier pour tout le monde.

@fxi: on termine par mail et tu posteras ici à la fin le résultat dont le HB+.

  • #242
@neuneu tu as installé tes réducteurs de bruit ?

  • #243
Non je suis a mes ronds carré, j'attends la suite pour connecter mon thermodynamique puis je commande les dernières bouches et isolant phonique






  • #244
Bonjour,

@neuneu: ton installation VMC-DF me semble est très compliquée :D

Expliques S.V.P: ta 1ère photo ci-dessus (j'ai la flemme de chercher) :
- Quelle DF as-tu installée (marque et réf. précise) ?
- Comment fais-tu les régulations de débit/gaine: dispositif à gauche de ta 1ère photo ?
- C'est quoi (à quoi ça sert ?) le caisson "noire" au-dessus de la DF ?

En un mot: ton installation DF est très compliquée ... je suis "un basique". Sans explication(s) précise(s), il m'est impossible de répondre avec "expertise" :pensive:

En résumé: j'ai de gros doutes sur ton installation même si ça parait (vu de loin) "le top du TOP".

  • #245

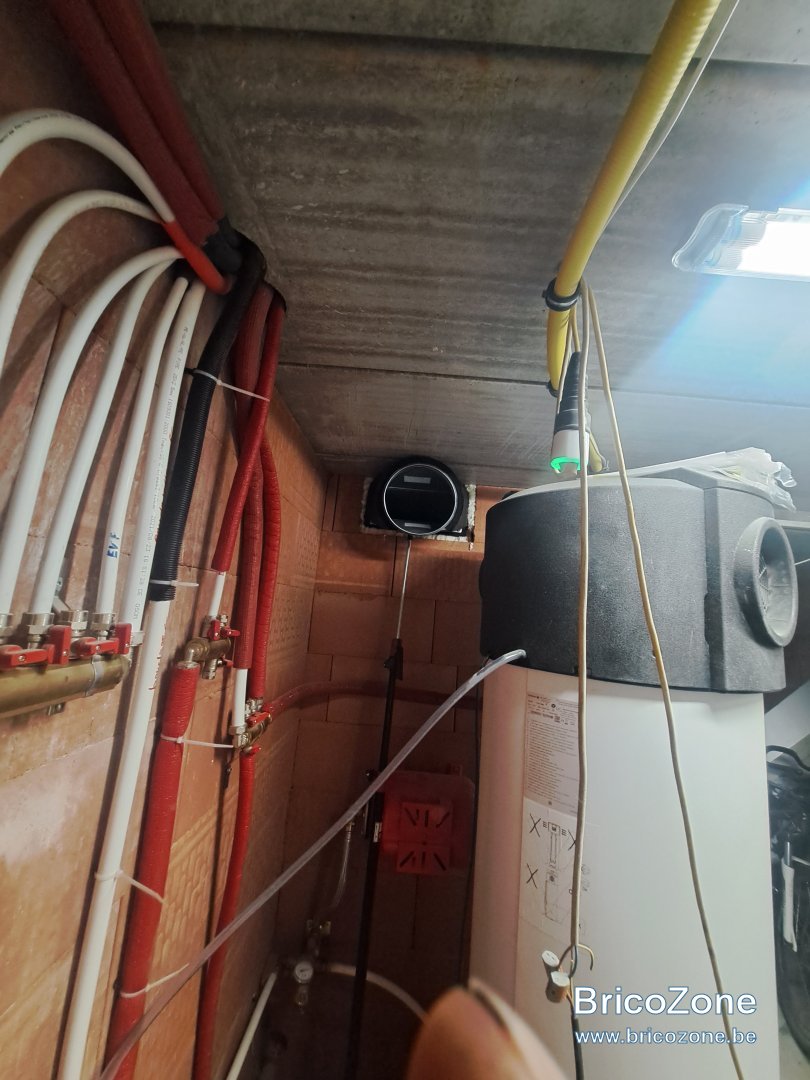

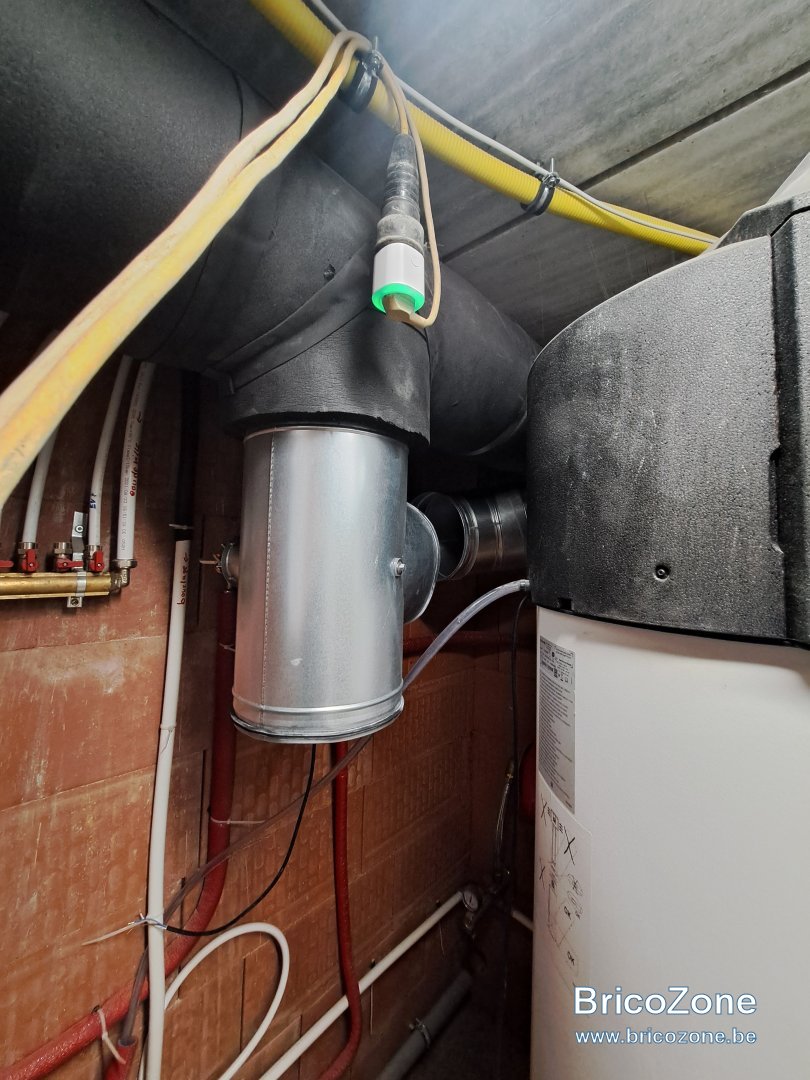

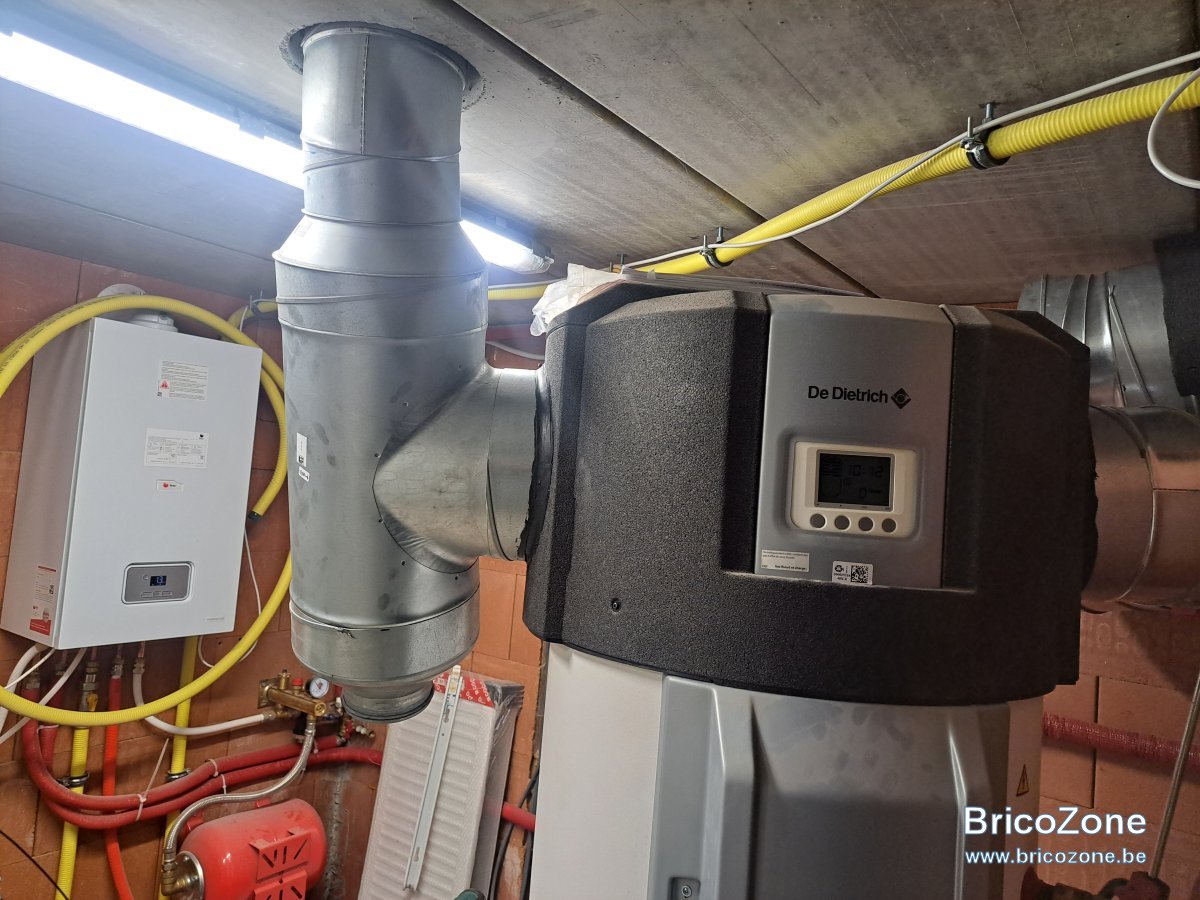

La 1ere photo c'est la sortie du rond carré de la vmc qui arrive dans le local technique ou il y a le boiler thermodynamique qui va être raccordé sur la sortie vmc avec une vanne 3 voies motorisée en fonction de la température cave ou conduit vmc

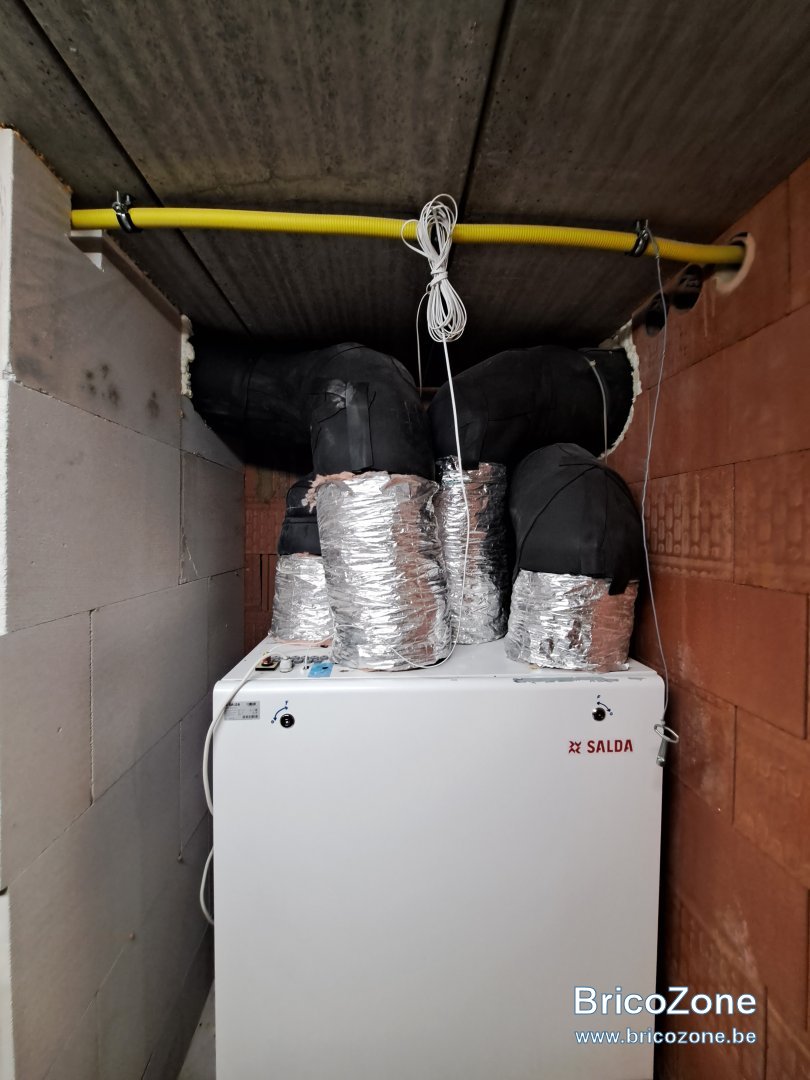

La vmc est une salda smarty 750m3 j'ai pas la réf sous la main mais je l'ai déjà mise ici

Pour les débits ça sera à chaque bouche.

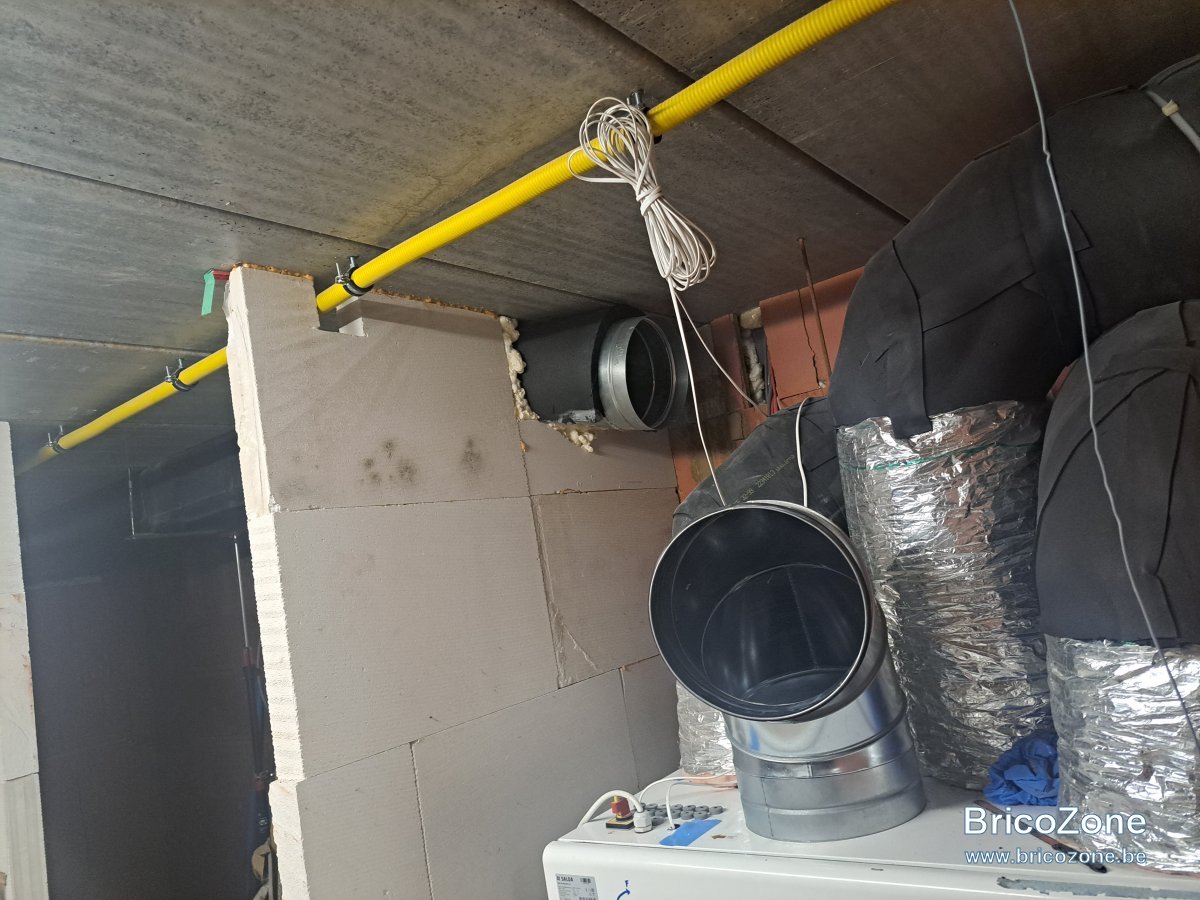

Le noir c'est l'armaflex sur les gaines puisque la machine est en zone cave

  • #246
neuneu a dit:
La 1ere photo c'est la sortie du rond carré de la vmc qui arrive dans le local technique ou il y a le boiler thermodynamique qui va être raccordé sur la sortie vmc avec une vanne 3 voies motorisée en fonction de la température cave ou conduit vmc. .................
Cliquez pour agrandir...
Bonjour,

oups pardon, je devais être "bourré", je n'ai pas vu que le 1ère photo c'était le boiler thermo.
Pas étonnant que je trouvais ça bizarre dont ce que j'ai cru être des gaines à gauche :confounded:

  • #247

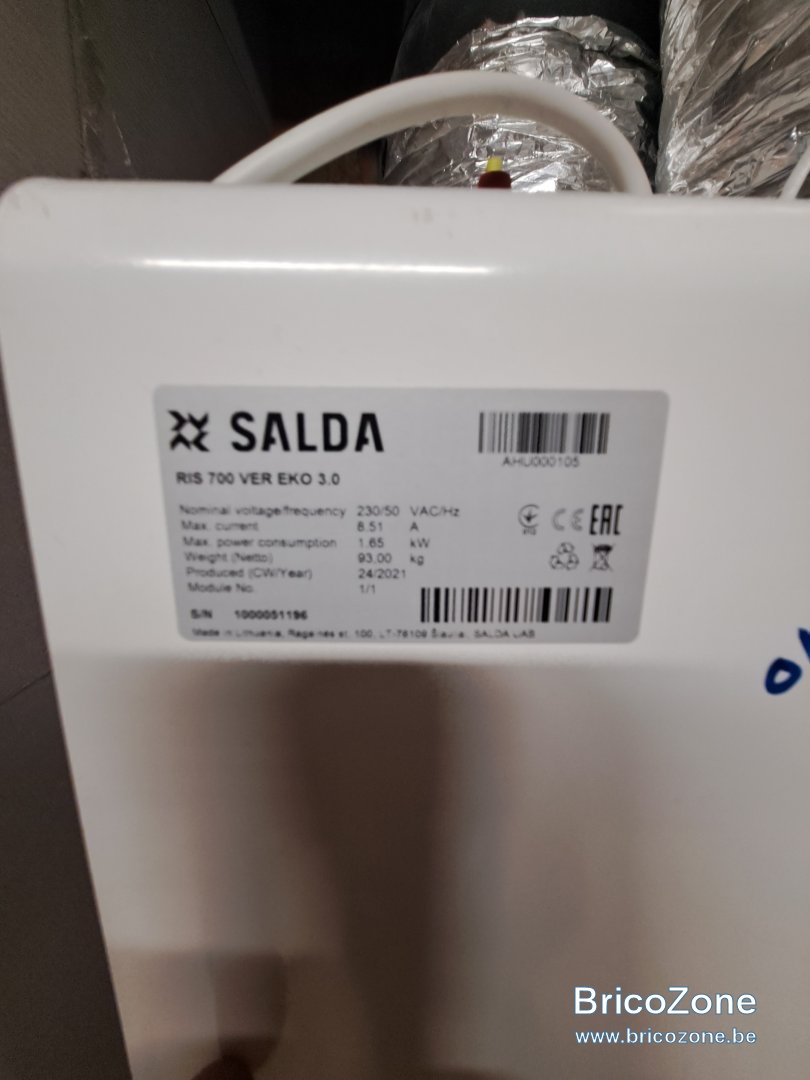

ça y est le bout du tunnel ! avec le modèle exact de la machine pour vmcdf ;)
j'attends le thermostat différentiel pour l'entrée boiler thermo via DF ou cave

en parrallèle j'ai commandé mes tampons acoustique et les vannes de bouches, je pourrait après tout cela faire l'équilibrage via une sociétée pour ma PEB (VMC + blowerdoor)

  • #248
J'attends ton feedback sur la reduction de bruit.

De mon cote c'est vraiment un bruit de sifflement/vibration mais de la machine pas du flux d'air. C'est que sur les bouches de pulsion et on entend le leger bruit de variation de debit du a la regul des ventilo de la vmc.

J'esayerais bien juste un bout de flexible entre la vmc et le collecteur d'insufl pour voir (c'est du galva rigide pour le moment)

  • #249
bon j'ai tout le matos, finalisé le caisson cuisine pour savoir mettre les bouches, par contre je sèche totalement sur les tampons de bruit, il faut les mettre :
a une certaine profondeur / bouche en fonction insuflation extraction = OK
libérer les orifices en fonction du débit / perte de charge = la je sèche :oops:

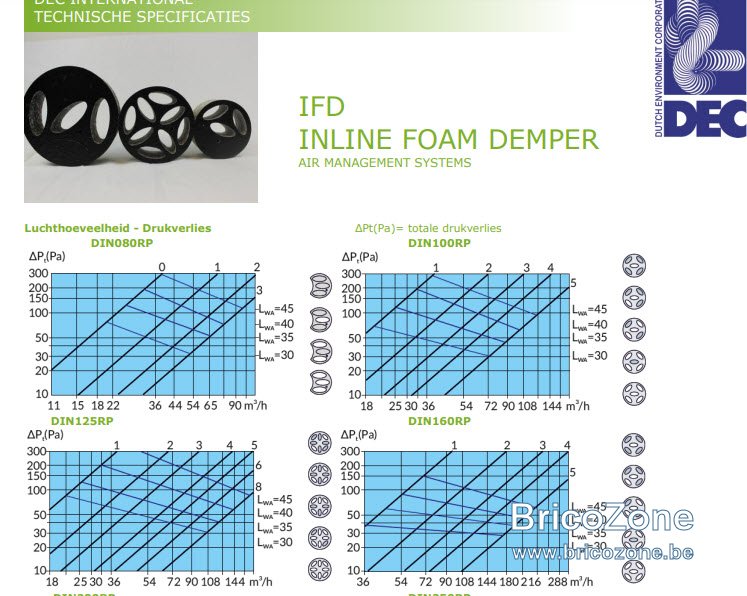

28-03-23 08-34-17.jpg

  • #250
  • #251
Bein non ,personne ne me réponds, par contre c'est galère de trouver un cône et un anémomètre pour équilibrer le bazard.

Bref j'attends une dernière réponse et si c'est négatif va falloir se taper la France, ça a l'air d'être plus facile par la :oops:

  • #252
neuneu a dit:
Bein non ,personne ne me réponds, par contre c'est galère de trouver un cône et un anémomètre pour équilibrer le bazard.

Bref j'attends une dernière réponse et si c'est négatif va falloir se taper la France, ça a l'air d'être plus facile par la :oops:
Cliquez pour agrandir...
Essaye chez Cebeo.
Il y avait moyen d’en louer pour 3x rien à l’époque où j’ai rénové.

  • #253
C'est bien la ma dernière chance :p

  • #255
Faut un n^ de tva mais je désespère pas :p

  • #256

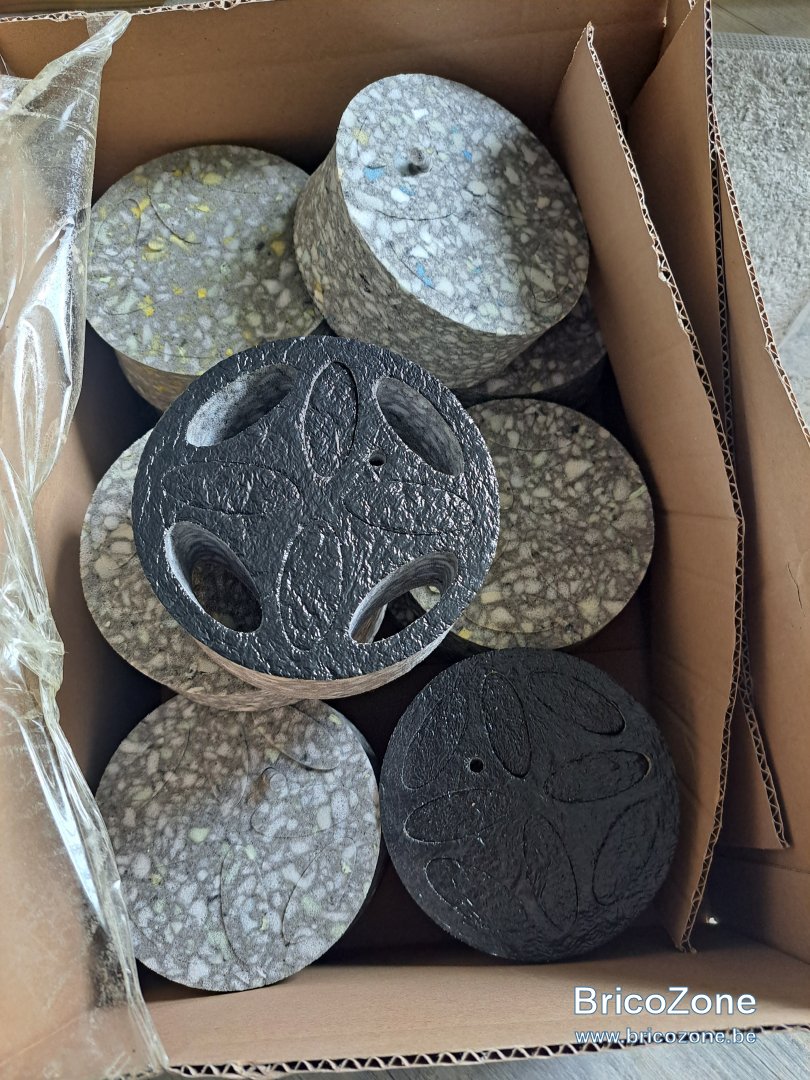

Jme lance je fait une perte de 30Pa à chaque bouche on verra ce que ça donne,

C'est plutôt épais

Pour le test PEB il faut en fait que la machine sache délivrer le débit et qu'elle respecte la puissance absorbée au ventilateur puisque que l'on pourrait avoir trop de pertes et donc le ventilateur devrait forcer on va dire :cool:

  • #257
Tiens nous au courant.....j'ai toujours ce leger bruit aux bouches d'insufl.
J'attends ton verdict pour tester de mon cote ou alors prendre un silencieux avant le caisson de repartition

  • #258
Grosse gaffe j'ai inversé extraction et insuflation :p
Bon bein je fait faire quelques modif à la vmc :grinning:

  • #259
Fausse alerte j'ai mis la machine à fond et j'ai sorti le papier wc c'est bien le bon sens, toutes les Bouches et silencieux sont installés espérons que les ados vont faire du bruit et qu on entende plus rien:eek:

  • #260
@neuneu
Alors ce bruit? C'est regle maintenant ?

De mon pour finir j'ai installe un silencieux entre laVMC et le caisson d'insufl.....Le probleme est regle..... je suis repasse de 200 a 300 m3/h et j'ai presque pas de bruit.
