  • #621
Bonjour,

Pour ma part, mes leds sont câblés avec du 6x0.75

Jo

  • #623
Quelques nouvelles :

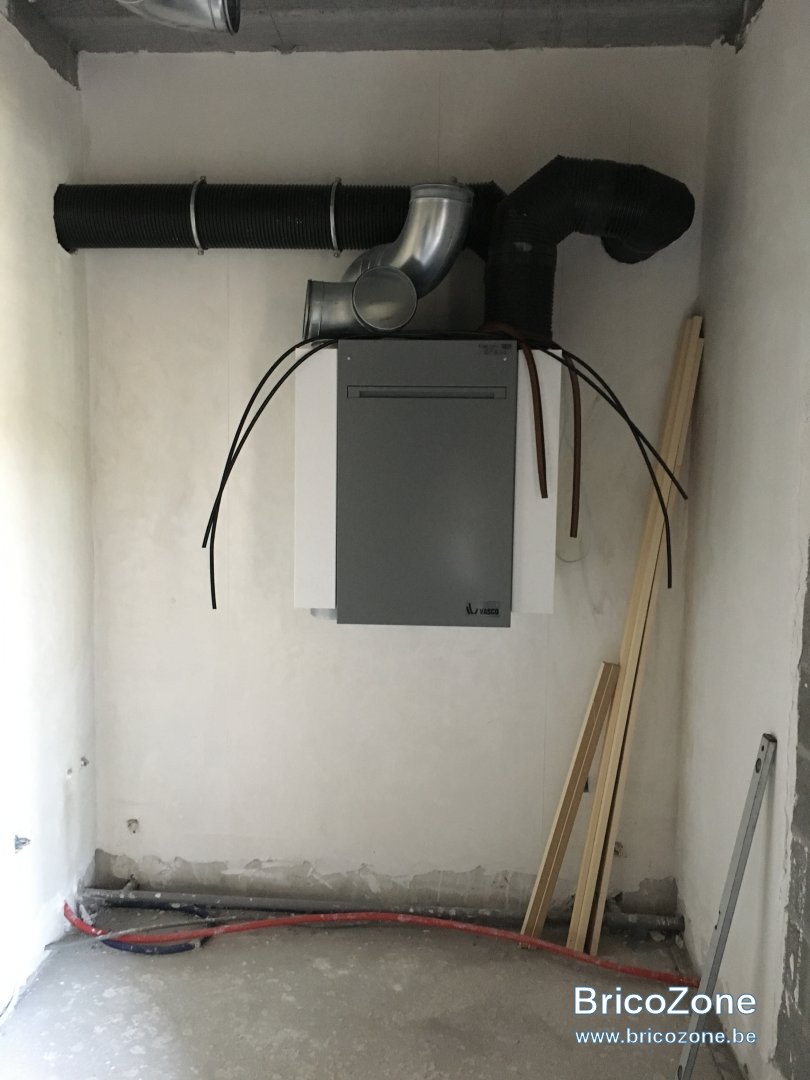

- La VMC est quasi finie (au passage Vasco s'est planté dans sa commande, on a dû s'y reprendre à 2 fois).

- mon câblage éclairage est fini. J'ai passé finalement une gaine vide pour le led du salon

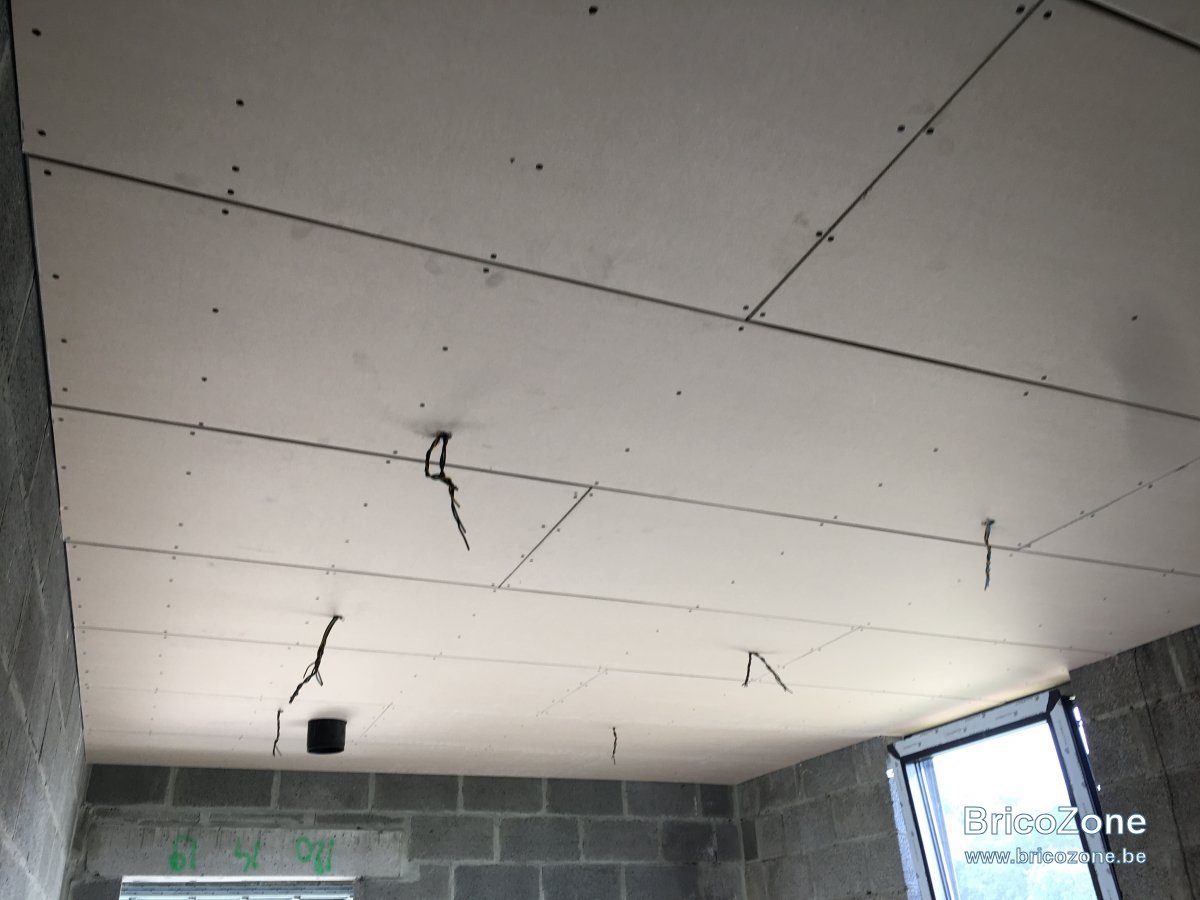

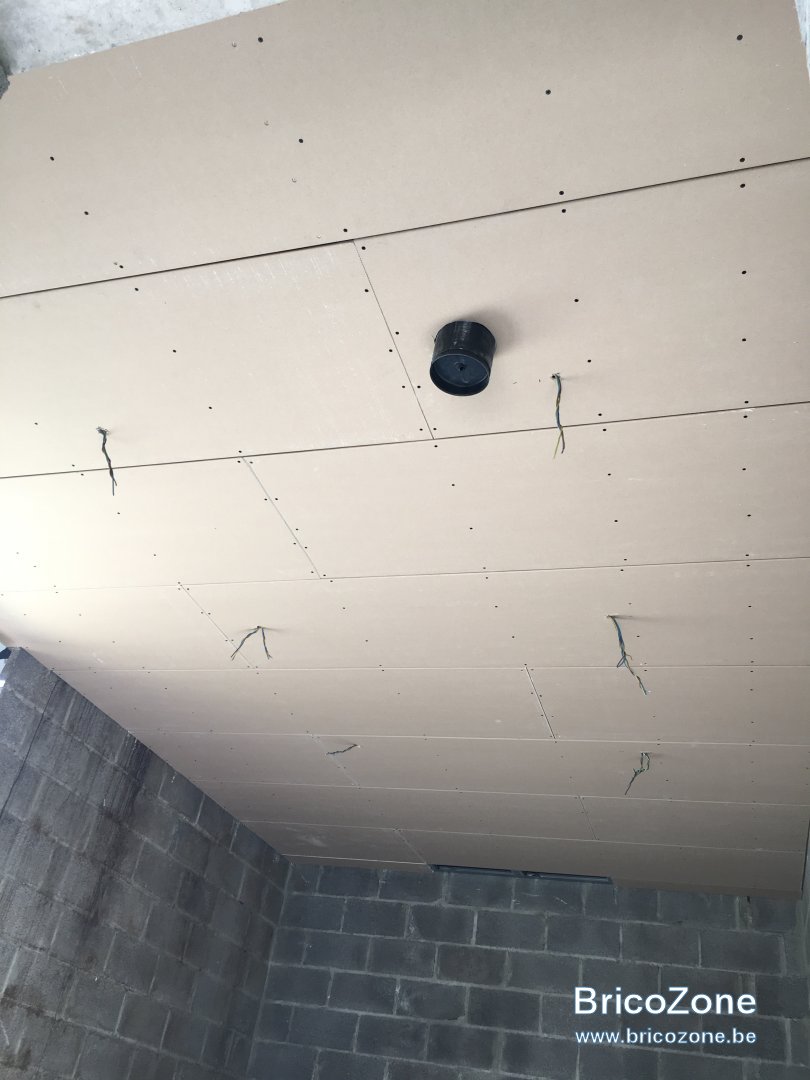

- on a commencé la pose du Gyplat. On a suivi vos conseils et on a plafonné la jonction mur-hourdis. C'est plutôt galère d'aller aussi vite que "mes plaquistes" pour passer les câbles de spots :grinning:.






  • #626
Juliench86 a dit:
Tu as donc rallongé tes cables ?
Cliquez pour agrandir...
Oui, j'ai utilisé des transformateur 220v ==> 12V + RGB,
En gros et dans l'ordre j'ai :
Prise 220V
Fiche avec câble en 1.5² + terre
Transformateur 220V ==> 12V + RGB
Câble en 6x0.75
Strip Led

Si tu as plusieurs Strip Led, essayes de prendre des transformateur avec des fréquence de télé-commandes différentes (si il n'y a pas de DIP switch à l'arrière), pour éviter qu'une seule télécommande ne gère tout tes Strip Led, surtout si tu veux des éclairages différents

Je prendrai une photo d'un des transformateur ce w-e

Jo

  • #627
Enfait je dois faire un carré avec led ruban led (Lumière indirecte dans le plafond du salon),
On m'a parlé de la perte de tension vu la distance entre le garage et le plafond du salon. Je dois donc bien réfléchir à la section à utiliser.

Dernière édition:
  • #628
Attention que oui, la section augmente considérablement avec la distance, même en 12 ou 24v.

Il y a un beau document de Integratech à ce propos, j'essaie de le retrouver pour te le poster ici ;-)

  • #630

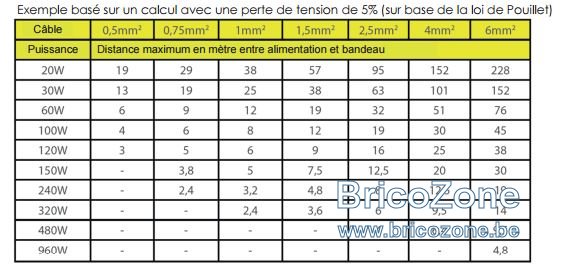

Merci pour le tableau, c'est top !
On m'a communiqué le calcul pour savoir quel sera la perte

  • #631
Il te faut un câble KNX et un cable 230v

Le cable KNX va directement dans le lumento, le cable 230v va dans un transfo 12 ou 24v et le transfo dans le lumento

Le lumento et le transfo doivent idéalement être au plus près du ruban. Dans le cas ou ce n'est pas possible, il faut calculer la section nécessaire entre le lumento et le strip car avec une grande longueur tu auras une chute de tension.

  • #632
Merci Eljub. Ça va j'avais tour compris :blush:.
Ce qui est ennuyeux, c'est d'avoir un transfo au plafond car je n'ai pas la possibilité de faire une trappe et pas l'envie de monter à 5min de haut. De plus, j'aurai toujours la crainte d'un ennuie électrique provoquant un incendie.

Je vais calculer la section dont j'ai besoin et je ferai des tests avant pose.

  • #633
sinon, si j'ai bien compris, ton plafon aura un décrochage non ?
Pas moyen de le mettre via le dessus de la structure ?

Ou alors trouver un endroit intermédiaire ?
Tu as plus de risque d'échauffement en mettant le transfo loin selon moi mais je peux me tromper sur ce point, je ne suis pas électricien

  • #634
Oui c'est le cas mais je ne sais pas encore si je pourrai mettre "un rebord" assez haut pour cacher un Lumento et un transfo, de plus à 5min de haut, en cas de problème, ce n'est pas pratique.

Je pourrai effectivement réduire la distance mais j'ai passé une gaine vide vers toute mon installation electrique/domotique. Si j'en mets partout, Madame va râler :laughing:

  • #635
Selon un calcul vu sur un autre forum, même avec du 2,5 et vu la distance, je risque d'avoir des pertes de tension trop importantes.
Je vais donc devoir trouver une autre solution.

Je vais avoir +- 4x 4m de ruban led donc je vais tout de même voir si je n'ai pas une solution pour casser tout ça au plafond.

  • #636
En se creusant la tête , j'ai finalement trouvé une solution.
Mon plafond est à hauteur de la suite parentale. Je vais deporter le Lumento et le transfo dans le dressing. Il sera caché et accessible. Le tout sera à 5m Max des led.
Pour mon câble KNK je peux me repiquer sur le détecteur de présence dans le dressing.

Au final c'est vrai que ça sera mieux et ça me fera économiser du câble

  • #638
Les plafonds se terminent petit à petit mais j'ai peur d'oublier des câbles.
J'ai pensé à passer un cable HP pour une installation Atmos dans le salon dans le futur.
par contre je vais seulement m'intéresser à la partie alarme. Encore unefois je ne suis pas partisan du sans-fils.
Grosso modo, il n'y aurait qu'un câble à passer en façade pour le raccordement ? Quel type de câble ?

Pensez-vous à d'autres câbles éventuellement à mettre en faux-plafonds ?

  • #639
Je vous reviens concernant la partie caméra de surveillance.
Je n'ai pas encore fait mon choix mais je sais que je vais en prendre 2 en POE. je vais donc prévoir le câblage ce weekend. A quelle hauteur selon vous dois-je placer les caméras ? Fixation contre le mur donc pas de caméra dome.

Pour l'alarme, j'ai finalement opté pour une Verisure. Elle est désormais active. Je n'étais pas convaincu à la base mais j'ai été faible face au technico-commercial.

  • #640
Perso, je suis toujours à la recherche de la bonne caméra de surveillance pour chez moi. Problème principal : l'angle de vue, pas facile de cumuler :
- bonne définition
- bonne qualité infrarouge
- POE
- grand angle de vue.

Plus tu seras haut, plus tu faciliteras la solution au point 4/
