Création d'une pergola pour jacuzzi.

Dans le forum Abords, allées, jardin - par Gegen le 10 Décembre 2018

  1. Gegen

    Gegen 33 ans, Namur

    Bonjour à tous,

    Je suis en train de réfléchir à mes objectifs de bricolage pour 2019.

    Parmi ceux-ci, figure un "pergola" pour un jacuzzi. Il fera une taille au sol de 3.25m x 3.25m, sur une dalle de béton déjà existante.
    La structure sera faite en poutre porteuse (Mélèze) de 10x10 cm.
    Bardage en Mélèze sur 2 côtés complets (pour me cacher des voisins et de la rue), limité à 80 cm de haut sur 2 autres côtés.
    A priori, je partirai sur une toiture à 2 pans.
    Je précise que j'aimerai que le toit "déborde" de chaque côté de 30 cm environ.
    Il sera recouvert d'OSB puis de shingle. J'imagine une pente sera de +/- 30°.

    J'hésite entre la réalisation de fermettes ou de fermes traditionnelles.
    D'après mes recherches sur internet, en cas de fermes traditionnelles, 2 seraient suffisantes car la portée n'est pas trop grande.
    En cas de fermettes, il m'en faut une tous les 60 cm environ, soit 6 au total
    En terme de solidité, est-ce similaire ?
    En terme de charge de travail, j'imagine qu'il est plus rapide de faire des fermettes qu'une charpente traditionnelle.
    Est-ce que la réalisation d'une ferme traditionnelle est à la portée d'un amateur. J'aime bien travailler le bois, mais encore jamais fait de piton/mortaise.

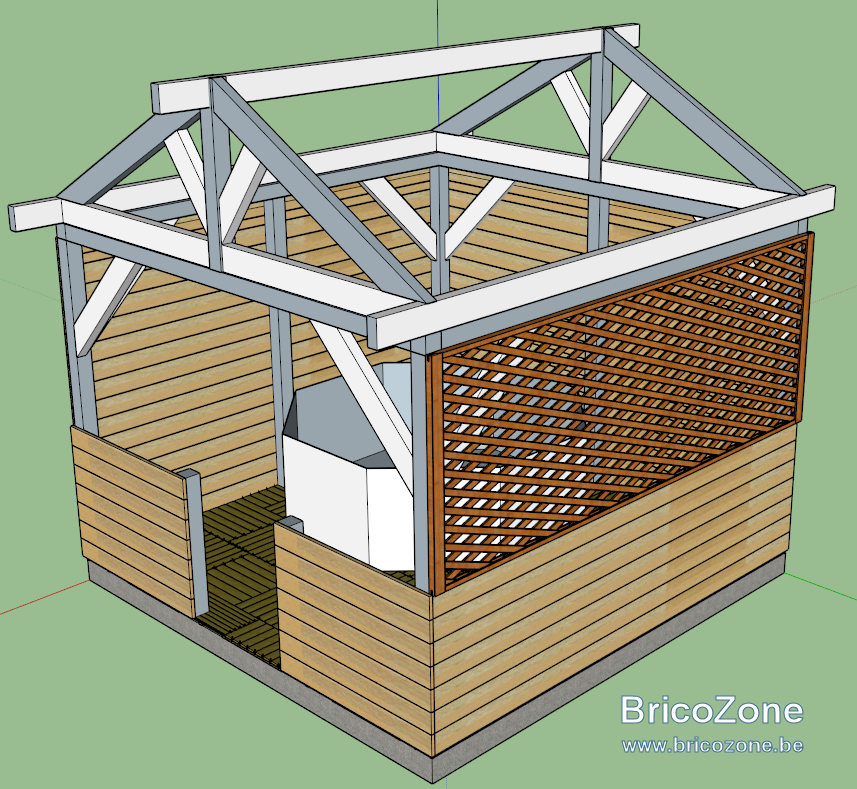

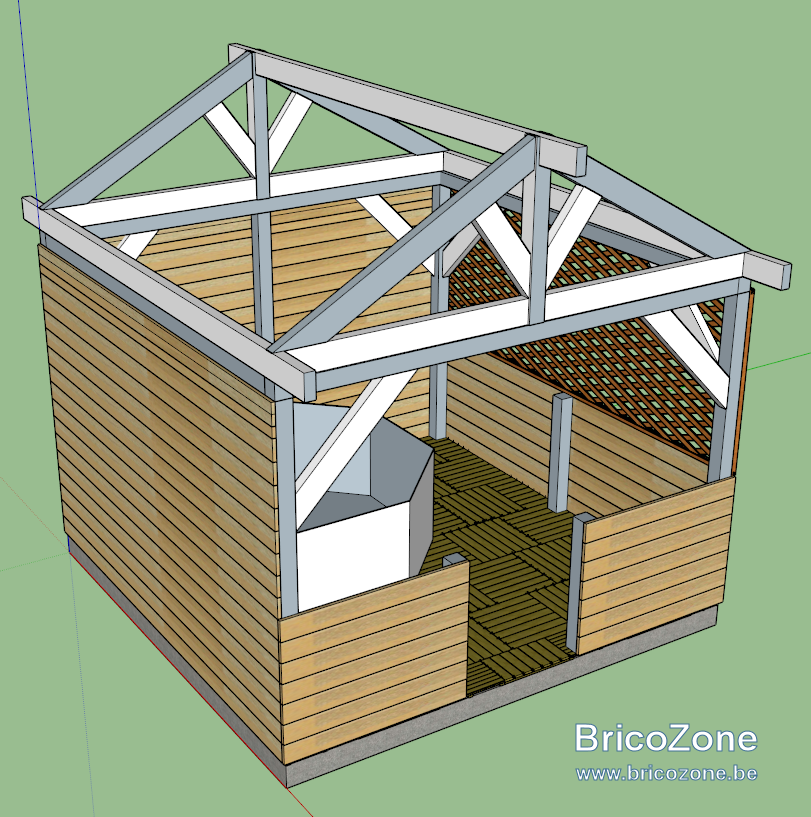

    Je vous joint en annexe ma première esquisse.
    Pannes, contrefiches et arbalétrier en 6.3x15
    Poiçon en 10x10

    Est-ce que les sections seraient ok ?
    Si je décide finalement de faire des fermettes, est-ce que les sections seront les mêmes ?
    Pour les chevrons sur le toit, je pars sur quelle section ? 63x82 mm ou 63 x 55 mm ?

    Merci pour votre avis.

    Gegen



    Gegen , 10 Décembre 2018
    #1
    Louga, bf109e et Plumy aiment ça.
  2. Plumy

    Plumy 30 ans, Liège

    Pour moi les sections sont suffisantes. Reste à voir ce que Fradeco en dira. Mais dans tous les cas, je mettrais une troisième fermette.

    Je suppose que dans ce cas-ci tu mettrais les plaques OSB entre le faite et la sablière ? Je ne sais pas pourquoi mais je les aurais mises dans l'autre sens...

    Attention quand même la prise au vent. Évidemment avoir un effet paravent c’est cool parce que ça évite de prendre un coup de froid quand ça vente, mais moi je ferais quand même de l'ajouré...

    Plumy , 10 Décembre 2018
    #2
  3. Gegen

    Gegen 33 ans, Namur

    Oui Plumy, Chevron pour la toiture, puis OSB, puis shingles.
    Tu mettrais quoi dans l'autre sens ? L'orientation de la toiture ?

    3 fermes classiques sur 3 m de longueur, ca fait beaucoup non ? quand je vois la charpente de ma maison, j'ai pas autant de ferme que ca.

    Gegen , 10 Décembre 2018
    #3
  4. Plumy

    Plumy 30 ans, Liège

    Non l’orientation des plaques d'osb.
    Ce qui du coup implique forcément une troisième fermette.

    Je ne sais pas ce que tu as chez toi, mais moi j'ai une ferme tous les 60cm dans la toiture de ma maison...

    Plumy , 10 Décembre 2018
    #4
  5. fcmiette

    fcmiette 31 ans, Namur

    En cas de fermes traditionnelles, 2 sont suffisantes selon moi.
    Sur une portée de 6m, j'ai mis une troisième pour un abri de jardin.
    C'était du 8/30 aussi ;)

    fcmiette , 10 Décembre 2018
    #5
  6. Gegen

    Gegen 33 ans, Namur

    Je comptais mettre l'OSB sur les chevron qui seront entre les pannes. Erreur de ma part ?

    j'ai des fermes traditionnelles (mortaise, piton et chevilles).
    Les fermettes (pièces de bois les unes à coté des autres et fixées avec des plaques métalliques) sont en général tous les 60 cm

    Gegen , 10 Décembre 2018
    #6
  7. jean_marc_cse

    jean_marc_cse 49 ans, Brabant Wallon

    Si ca peut te donner des idées pour la toiture/charpente, voici un lien vers qq photos de construction de mon abri de jardin.
    https://www.bricozone.be/photos/realisations/mon-abri-de-jardin.40/

    J'ai fabriqué les fermes/fermettes (les éléments en rose sur les schémas de principe) indépendamment du reste, elles sont ensuite posées et solidarisées à la structure et entre elles.
    Pour la toiture, j'ai fait : multiplex posé sur les fermes/fermettes, chevrons, OSB et shingles. J'ai ensuite lasuré la partie visible du multiplex, c'est quand même beaucoup plus joli que de l'OSB :)
    Les dimensions sont similaires aux tiennes. Et j'ai tout construit en chevrons 45x45, mais ça c'est un choix personnel.

    Bilan : à refaire, je refais exactement la même chose : fabriquer les éléments de charpente indépendamment rend la mise en oeuvre (construction et placement) très simple, faisable par un homme seul sans forcer. La tenue structurelle est excellente. La toiture en sandwich (multiplex/chevrons/OSB) est top : super rigide, super solide, esthétique.

    Bon travail en tout cas, on se réjouit de voir les photos du produit fini :)

    jean_marc_cse , 10 Décembre 2018
    #7
  8. Gegen

    Gegen 33 ans, Namur

    J'ai bien vu comment tu as fais @jean_marc_cse, mais quel intérêt de mettre Multiplex puis OSB ? Si je met l'OSB ou le Multiplex directement sur les chevrons, j'arrive au même résultat, tout en faisant nettement moins de fermette.
    Je ne suis pas sur que mettre OSB et Multiplex rigidifie davantage que d'en mettre un seul, mais je laisse la réponse aux pros.
    Ceci dis, c'est vrai que le multiplex à un aspect plus fini que l'OSB. Est-ce que la résistance du Multiplex est similaire à l'OSB ?

    @fradeco, aurais-tu un avis sur la question ?

    Merci à tous pour vos remarques.

    Gegen , 10 Décembre 2018
    #8
  9. jean_marc_cse

    jean_marc_cse 49 ans, Brabant Wallon

    C'est affaire de gout, c'est tout : le plan que tu proposes est aussi tout à fait bien et tout à fait assez costaud d'un point de vue structurel.
    A épaisseur équivalente, l'OSB est sans doute plus rigide que le multiplex. Ce n'est pas important de toute façon pour des structures de petite taille, avec en plus beaucoup d'appuis. Mon toit serait surement aussi costaud si j'enlevais la moitié des fermettes :) Mais je trouvais ça sympa comme ça.

    Sinon, j'avais envie que de l'intérieur on voit le multiplex lasuré, mais je tenais à poser mes shingles sur de l'OSB. Autre chose : faire une double couche donne une épaisseur et donc plein de matière pour fixer les planches de rives. Tout bien considéré, ça me semblait pertinent quand j'ai fait les plans et ça s'est vérifié à l'exécution/mise en oeuvre qui s'est avérée assez simple pour un résultat que je trouve satisfaisant.

    En tout cas : bonne construction à toi :)

    jean_marc_cse , 10 Décembre 2018
    #9
  10. Plumy

    Plumy 30 ans, Liège

    Autre chose, utiliser les deux permets de les croiser et donc éviter les risques d'infiltrations une fois que les shingles auront fait leur temps. Même si un n'empêche pas l'autre.

    Plumy , 11 Décembre 2018
    #10
  11. Gegen

    Gegen 33 ans, Namur

    Sinon les aquatuiles ont l'air pas mal et facile a poser. L'aspect a l'air pas mal.
    Quelqu'un aurait-il une expérience avec ce produit ?

    Gegen , 11 Décembre 2018
    #11
  12. Plumy

    Plumy 30 ans, Liège

    Je me demande même si il n'y a pas moyen de commander des panneaux à dimension avec les aquatuiles.

    Plumy , 11 Décembre 2018
    #12
  13. Gegen

    Gegen 33 ans, Namur

    Je n'ai pas vu cette info sur leur site, par contre, leur système semble s'adapter a toute construction sans devoir couper ces tuiles.

    Gegen , 11 Décembre 2018
    #13
  14. Dehix

    Dehix 40 ans, Hainaut


    Ce serait vraiment dommage d'y mettre de l'OSB après la peine que tu te seras donnée à faire une belle petite charpente traditionnelle. Vu les quantités en jeu , part sur un voligeage mélèze en support (pourquoi pas brut de sciage) et conserve le charme de ta structure ;)

    Dans le même esprit , je partirais sur des contrefiches de plus faible section (elle ne sont pas cruciales sur 3m50). 5/13 raboté (ce qui fera 45/120 environ) serait pas mal. En fait tout devrait être prévu en raboté il me semble.

    Dernière édition: 12 Décembre 2018
    Dehix , 12 Décembre 2018
    #14
    Plumy aime ça.
  15. Gegen

    Gegen 33 ans, Namur

    C'est certain que des voliges de bois brut donneront mieux. Cependant, je n'ai pas trouvé de voliges brutes en mélèze dans ma région. As-tu une adresse ? Je peux toujours demander dans une scierie, mais à mon avis, le prix sera :sob:.

    J'ai lu sur ce site que des contrefiches, pour être efficace, doivent avoir la même section que le reste de la charpente. Celle-ci sera faite en Douglas. Je n'ai pas encore fait mon choix entre du raboté et du brut.

    Gegen , 12 Décembre 2018
    #15
  16. boters

    boters 30 ans, Hainaut

    J'ai mis les aquatuiles aquaplan sur mon abris. Je confirme aucune découpe. C'est plutôt bien fait. Meilleurs prix chez mak*o;)

    boters , 12 Décembre 2018
    #16
  17. Gegen

    Gegen 33 ans, Namur

    Merci pour le retour.

    Gegen , 12 Décembre 2018
    #17
  18. Dehix

    Dehix 40 ans, Hainaut

    Non pas d'adresse. Par chez nous (en hainaut) les scieries, cela doit se compter sur les doigts d'une main ....

    Dans le namurois je présume que tu as un peu plus de possibilités. Normalement le brut de sciage est moins cher et la scierie reste (normalement) moins chère que le négoce. (mais ça c'est la théorie )

    Il y a une scierie mobile dans le namurois , peut être a t-il des choses à proposer ;)

    Pour les contrefiches , comme tu le vois sur les photos , elle sont toutes de sections plus faible. Pour l'appui même largeur, mais je te parlais d'un épaulement de 5mm de chaque coté , donc pratiquement la même largeur. Mais c'est du détail de finition plus qu'autre chose.

    Dehix , 13 Décembre 2018
    #18
  19. Gegen

    Gegen 33 ans, Namur

    Je connaissais pas la scierie mobile. J'ai regardé les tarifs. Ca fait cher pour quelques voliges.
    Je vais demander un devis à bourguignonb***s à Walhain.
    C'est vrai que les contrefiches sont légèrement plus petites, je n'avais pas fait attention.
    C'est certain que ce n'est pas quelques mm qui vont changer grand chose.

    Gegen , 13 Décembre 2018
    #19
  20. fradeco

    fradeco 74 ans, Flandre

    Bonjour Gegen,

    N'étant pas au sommet de la forme ces derniers temps j'ai un peu levé le pied sur BZ.
    Je viens voir et de regarder votre projet.
    Pour faire simple en considérant une charge de 116 kg/m² dont 90 kg/m² de charges occasionnelles temporaire (neige vent homme + matériel) pente de 30° j'arrive à la conclusion suivante;
    Mise en oeuvre de bois massifs résineux de classe C24, classe de service 2.
    Pour la toiture j'imagine les deux fermes comme repris sur votre croquis en section de 63 x 173 mm.
    Pour la faîtière et les sablières, portée 3.25 m, des 75 x 225 mm.
    Entre ces pièces, des chevrons d'une portée de +/- 1.88 m section 63 x 83 mm espacés de 40 cm d'axe en axe.
    Sur le chevrons viendront des panneaux d'OSB 3 ép. 15 mm cloués (+/- tls 20 cm).
    Etanchéité bitumeuse.
    Sous le chevrons vous pouvez si vous le souhaitez placer une finition de planchettes. (Compris dans le calcul de charges)

    Tout ceci communiqué pour info et à titre indicatif sous toutes réserves.

    fradeco , 17 Décembre 2018
    #20
