Création d'une pergola pour jacuzzi.

eljub · 17 Décembre 2018

fradeco a dit:
N'étant pas au sommet de la forme ces derniers temps j'ai un peu levé le pied sur BZ.

Rien de grave j’espère, en tout cas la santé avant tout !

Gegen · 17 Décembre 2018

fradeco a dit:
Bonjour Gegen,

N'étant pas au sommet de la forme ces derniers temps j'ai un peu levé le pied sur BZ.
Je viens voir et de regarder votre projet.
Pour faire simple en considérant une charge de 116 kg/m² dont 90 kg/m² de charges occasionnelles temporaire (neige vent homme + matériel) pente de 30° j'arrive à la conclusion suivante;
Mise en oeuvre de bois massifs résineux de classe C24, classe de service 2.
Pour la toiture j'imagine les deux fermes comme repris sur votre croquis en section de 63 x 173 mm.
Pour la faîtière et les sablières, portée 3.25 m, des 75 x 225 mm.
Entre ces pièces, des chevrons d'une portée de +/- 1.88 m section 63 x 83 mm espacés de 40 cm d'axe en axe.
Sur le chevrons viendront des panneaux d'OSB 3 ép. 15 mm cloués (+/- tls 20 cm).
Etanchéité bitumeuse.
Sous le chevrons vous pouvez si vous le souhaitez placer une finition de planchettes. (Compris dans le calcul de charges)

Tout ceci communiqué pour info et à titre indicatif sous toutes réserves.

Bonjour @fradeco

Merci pour vos calculs et conseils. Je vais adapter mes plans en fonction de vos remarques.
Prenez bien soins de vous.

Gegen

fradeco · 17 Décembre 2018

Une saloperie de ''rube'' qui ne veut pas me lâcher depuis un peu plus d'une semaine, et ça malgré le vaccin contre la grippe.

Plumy · 18 Décembre 2018

C'est pour ça que je ne fais plus le vaccin. Ca m'a presque achevé une fois, plus jamais

fcmiette · 30 Décembre 2018

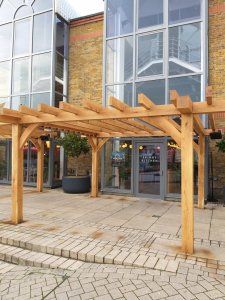

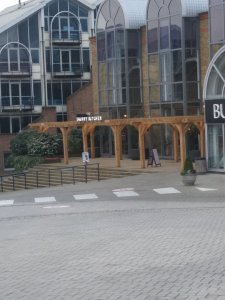

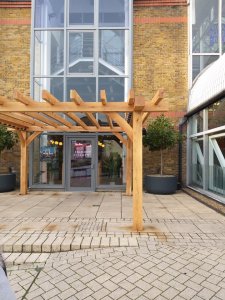

En direct de Londres

Plumy · 30 Décembre 2018

Magnifique. Tu n'as pas ton mètre pour prendre des mesures ?

fcmiette · 30 Décembre 2018

Plumy a dit:
Magnifique. Tu n'as pas ton mètre pour prendre des mesures ?

Je l'ai avec moi toute l'année mais j'évite quand je pars haha.
Les pilones sont en 20x20 et le solivage en 6x15 approximativement.
Y en a trois l un à coté de l'autre. C'est vraiment top.
Les renforts arrondis sont de toute beauté.

eljub · 30 Décembre 2018

fcmiette a dit:
En direct de Londres
Voir la pièce jointe 35760 Voir la pièce jointe 35761

Je ne savais pas que ton savoir faire était reconnu si loin !

fcmiette · 30 Décembre 2018

eljub a dit:
Je ne savais pas que ton savoir faire était reconnu si loin !

Un jour mon ami, un jour

Plumy · 30 Décembre 2018

Oh my god du 20x20

ils veulent faire un étage ou quoi ?

fcmiette · 30 Décembre 2018

Plumy a dit:
Oh my god du 20x20 ils veulent faire un étage ou quoi ?

C'est clair que c'est massif comme structure.

Gegen · 11 Janvier 2019

Bonsoir à tous,

Je viens de faire le devis pour tout le matériel dont je vais avoir besoin pour la construction (début mars, si la météo est d'accord).

En revérifiant les plans avant de confirmer la commande, il me vient une question.

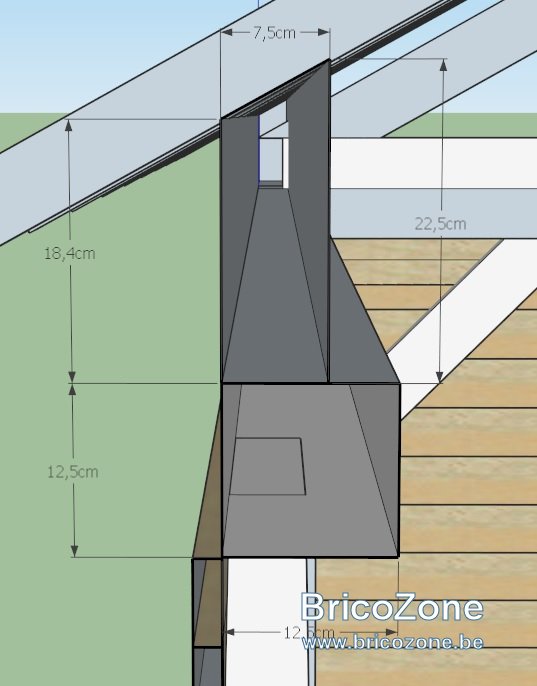

Je me demande quelle est la technique la plus simple pour fixer la sablière sur la poutre juste en dessous. Sur les recommandations de @fradeco , la sablière fera 225 mm de haut, comme la faitière
J'imagine mal la fixer avec des vis de 300 mm...
Je la fixe par en dessous ? Avec des équerres ? Plaques de fixation ?
Autre idée ?
Adaptation du plan ?

Merci.

Gegen
