Installation chargeur voiture électrique Tesla Wall Connector Gen 3

  • #22

  • #26
voir facture / grd avec code ean?????

  • #27
Elbvarto17 a dit:

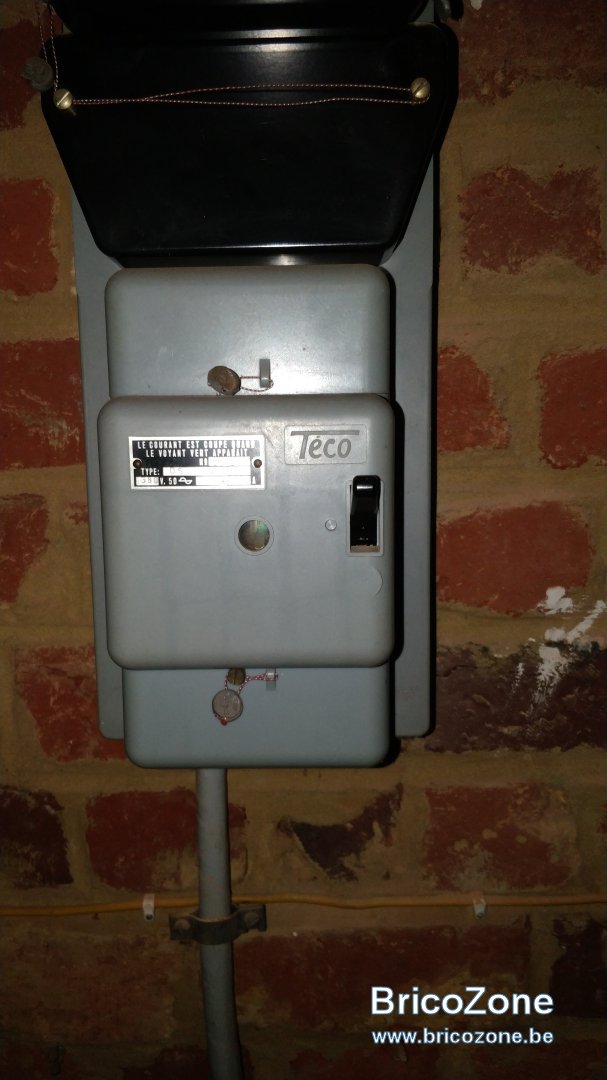

D'après les photos vous auriez du 3N400 et 40A, ce qui vous fait 27KW disponible.
Cliquez pour agrandir...
il est marqué 380 V mais ca me semble beaucoup 40 A en TRI avec un vieux compteur comme çà et votre tableau ça dit quoi ?

  • #28
Oups effectivement, 51k la moins chère... :laughing:
Ça reste quand même 5x mon budget...

  • #29
Tonero a dit:
Bonjour à tous,

Je viens de commander une Tesla Model 3 Performance et j'ai donc besoin d'installer un chargeur dans mon garage.

Mon choix s'est porté sur le Tesla Wall Connector Gen 3 car il n'est pas trop cher et que j'ai confiance dans la marque.

J'aimerais réaliser l'installation électrique moi-même car j'aime bien apprendre de nouvelles choses et aussi parce que ça va me faire économiser de l'argent.

Le but de mon post est de savoir ce que je dois acheter comme matériel.

Mon compteur d'électricité : 3x220V (10)40A 50hz

Le chargeur est équipé d'un DDR Type A + CC 6 mA.

D'après ce que je comprends, j'ai donc besoin d'un disjoncteur 40A triphasé. J'ai trouvé : Disjoncteur 3kA - C - 3P+N - 40A - 4M Hager

J'ai également besoin d'un interrupteur différentiel. J'ai trouvé : Interrupteur différentiel TX³ 4P 30mA 40A Type A Legrand

Pouvez-vous me confirmer que ces éléments sont adaptés ? Si non, pouvez-vous m'indiquer ce que j'ai besoin à la place ?

Fil cuivre de 10mm² ou 6mm² ?
Cliquez pour agrandir...
C est une voiture de société ou privé ?

  • #31
D'abord je vous remercie tous pour votre aide précieuse.

D'après ce que je lis, je comprends que la première chose à vérifier est si l'arrivée de courant est en triphasé, triphasé + neutre ou monophasé et de vérifier le voltage.

Je vais essayer faire ça ce soir en démontant le cache de la première boite électrique après le compteur avec un multimètre.

  • #33

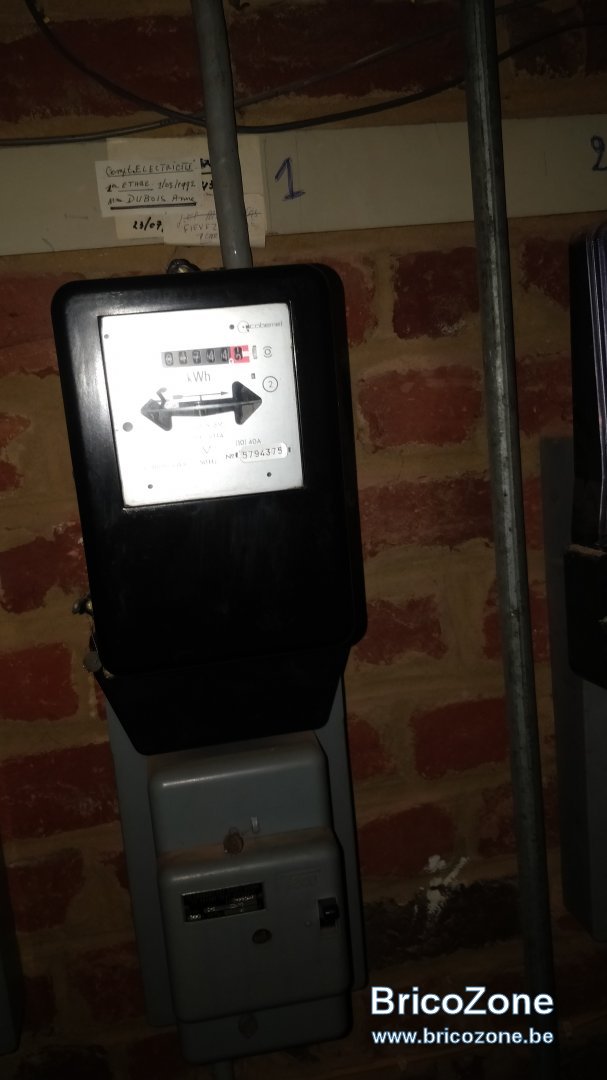

Il faudrait avoir une photo sur laquelle on peu voir les indications du compteur.
Et je pense qu'une photo du 300mA pourrait être une indication, car si c'est un 4 fils, c'est que c'est du 3x400+N.

  • #34

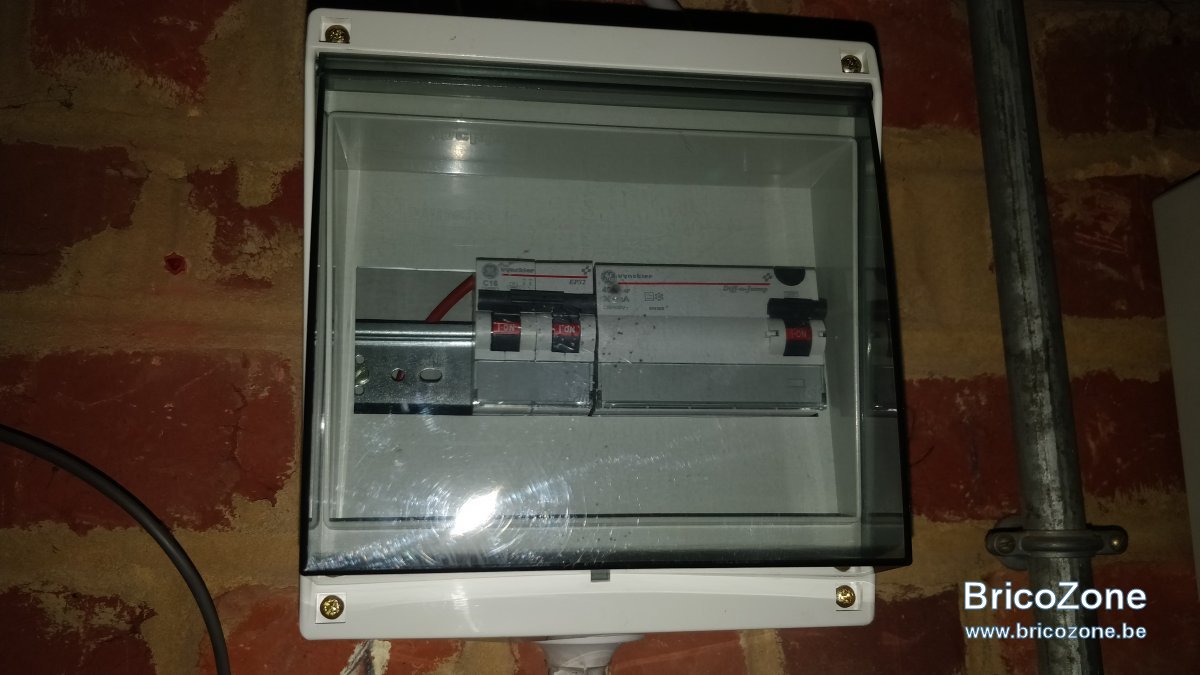

Voici la première boîte électrique après le compteur.

  • #35
On doit voir les chiffres, mais sur la photo t'as la tache en plastique au milieu de la boite transparente qui masque le truc

  • #36
Si tu as 4 fils qui entre dans celui du bas, c'est que tu as un neutre, ça doit donc être du 3x400+N.

Tu as eu une réception récemment pour ton électricité? Car la boite semble être récente.
Tu n'as pas de schéma unifilaire? Car la puissance est indiquée dessus.

Quoiqu'il arrive, pour la réception de ta borne, tu devras apposer un autocollant "Electricité" et la puissance en noir sur fond jaune. Tu devras aussi poser un cache sur les deux modules ouverts à gauche.

Pour installer ta borne, tu devras te connecter en dessous de celui de droite.
La section de câble doit être la même, donc du 16mm2 (car tu ne peux pas mettre deux section différente dans un orifice - c'est Cory qui me l'a indiqué).

Dernière édition:
  • #37

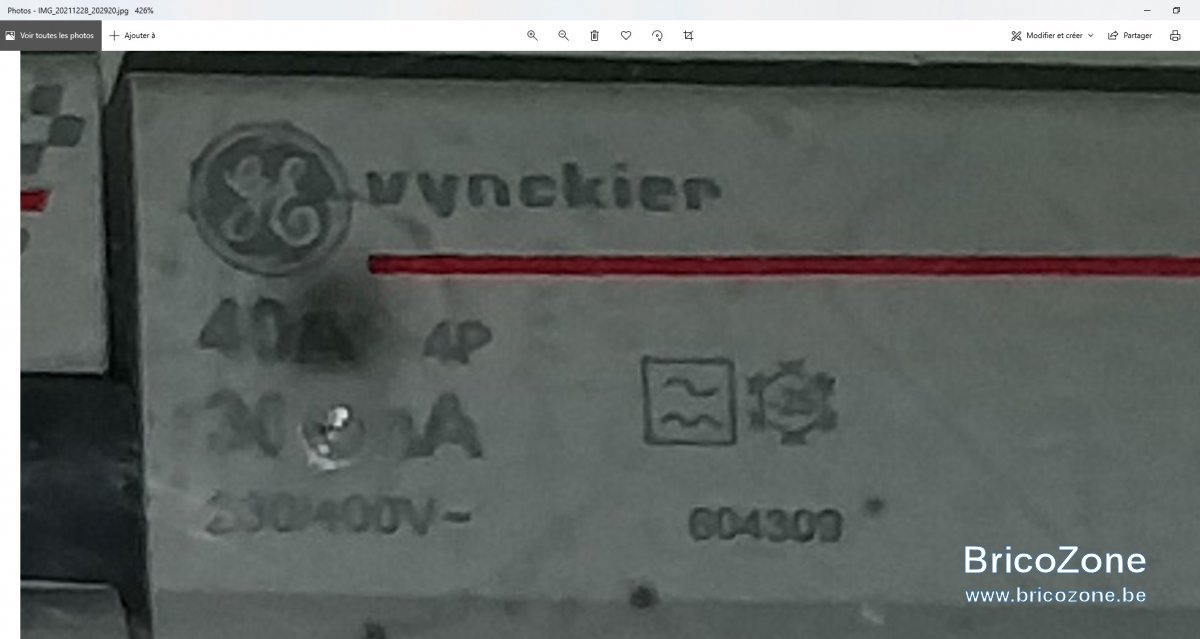

Voici le différentiel : 40A 300mA

  • #38
Zut, on ne voit pas l'important.
C'est écrit :

40A 4p
30 mA ou 300 mA ?
230/400v-

  • #40
40A 4P
230-400v

apres a savoir si les 4P sont utilisés …
