Quel est l'utilité de cette pièce sur le système de chauffage et comment s'en sert on ?

Bonjour,

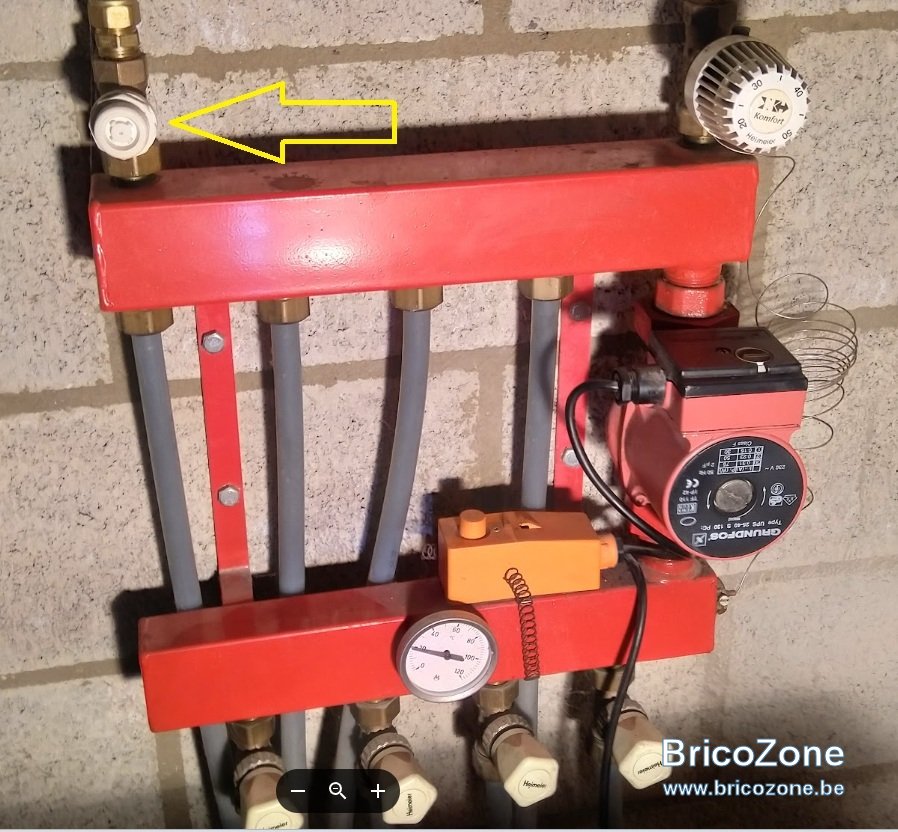

Sur l'installation du système de chauffage il y a cette pièce en laiton avec un capuchon blanc. J'ai cherché sur le net a quoi elle peut bien servir mais je n'ai pas trouvé.
Bon j'ai demandé a trois IA et trois réponse différentes : un purgeur automatique (Gemini), un robinet d'arrêt boisseau (Claude) et un purgeur manuel a clé.
Je suis scotché devant toute ces réponses différentes.
Quelqu'un sait il quel est l'utilité de cette pièce et comment elle s'utilise ?

Merciiiiii pour votre aide

Quelqu'un sait il vraiment a quoi sert cette pièce et comment on l'utilise ?

Merci pour votre aide.

Il y a quoi au dessus?

On dirait une tête thermo sans vanne. Même chose qu'a droite mais il n'y a pas la vanne

en dessous du capuchon blanc il n'y a pas une vis pointeau avec une tete halen pour fermer ton circuit ?
tu peux dévisser ton capuchon blanc ?

Merci pour vos commentaires,je suis en déplacement mais des mon retour chez moi je rajouterai une photo sans le capuchon blanc.

Un T de reglage
Ou tout du moins ça doit servir à ça je pense

réseau Haute température et module d abaissement pour plancher ?

kenny82 a dit:

Un T de reglage
Ou tout du moins ça doit servir à ça je pense
réseau Haute température et module d abaissement pour plancher ?

Cliquez pour agrandir...

Oui, c'est bien une ancienne chaudière haute température avec radiateur et un système de chauffage par le sol, c'est pour cela qu'il y a une vanne thermostatique a droite. Quelle serait la raison de mettre un T a la sortie du circuit du plancher ?
Etant en déplacement, je ne serais malheureusement chez moi que la semaine prochaine pour faire la photo sans le capuchon blanc.

Ça sert pour moi d équilibrage de débit de la zone plancher vs la zone radiateur

kenny82 a dit:

Ça sert pour moi d équilibrage de débit de la zone plancher vs la zone radiateur

Cliquez pour agrandir...

Salut ! Je plussoie ! Il eut été intéressant d'entrée de poste de souligner pour tous que la tête blanche de cet accessoire est un bouchon d'accès placé en prévention d'une possible mini-fuite.

Lorsque l'on équilibre le débit du circuit/sol, bien sûr que le technicien ou la personne qui la manoeuvre se passera de remettre chaque fois ce bouchon/bonnet (?) en place entre deux affinements du réglage sauf si légère fuite il devait y avoir. CQFD.

Si l'installation a été bien pensée avec, par exemple, le placement au dessus de cet accessoire d'une vanne de vidange dédiée au circuit/sol, on peut se servir de cette vanne de réglage comme d'une vanne d'isolement en sachant que la vanne thermostatique d'entrée/circuit peut ne pas assurer l'étanchéité en cas de manipulation accidentelle durant une intervention alors que le Système est encore en service pour le circuit/radiateurs. Faut savoir ce que l'on fait !

Casser la pression de toute l'installation limite l'accident et le risque de dégâts des eaux importants.
L'intervention sera ponctuelle et limitée dans le temps. Ciao.

les débits sont a régler par les vannes blanches sur chaque lignes indépendantes.
je pense que c'est exactement le même principe de ce que j'ai mais en version plus vieux

Bonjour,
Me voila de retour apres une semaine de boulot en déplacement.

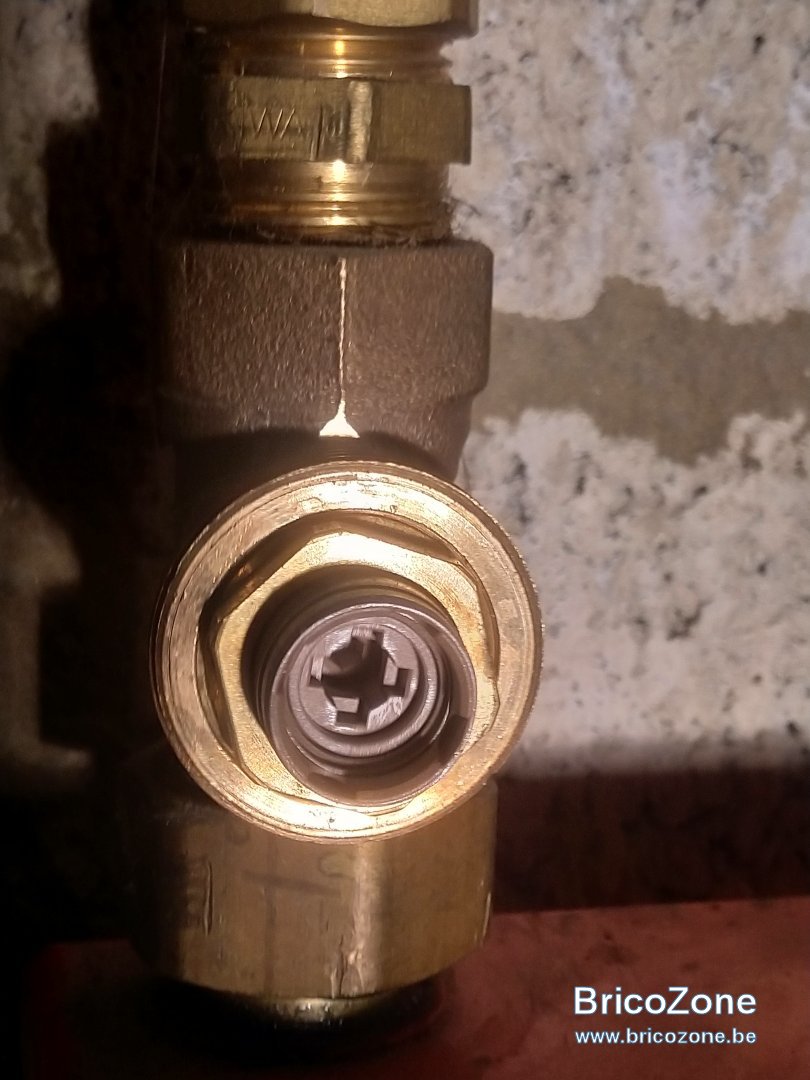

J ai pu enfin enlever le fameux bouchon blanc et voici ce qui se trouve dessous.
Cela peut il aider a déterminer l usage de cette pièce ?
Merci

Salut ! On te l'a dit clairement : c'est une vanne de réglage de débit dans le circuit dont l'entrée est régulée par cette vanne thermostatique située au dessus du circulateur.

A toi de nous dire ce qui est relié à ces deux vannes in/out du dessus de ce collecteur. Ciao.

Les IA sont nulles et inventent des trucs pour faire croire qu'elles ne se trompent pas.
Je jamais faire une confiance aveugle aux IA si on ne connaît pas le sujet/ qu'on n'est pas capable d'interpréter les réponses avec un regard critique.

Elles sont en train de tuer Internet, la culture et épuisent les ressources énergétiques

Salut ! Oui, faudra que tu viennes nous dire ce qui est raccordé au dessus de ces 2 vannes . En y réfléchissant, le montage ne semble pas rationnel ! On aurait tendance à dire que " là-haut " cela ne doit pas chauffer des masses !
Mais attendons ! Ciao.

Bonjour Tchotto,

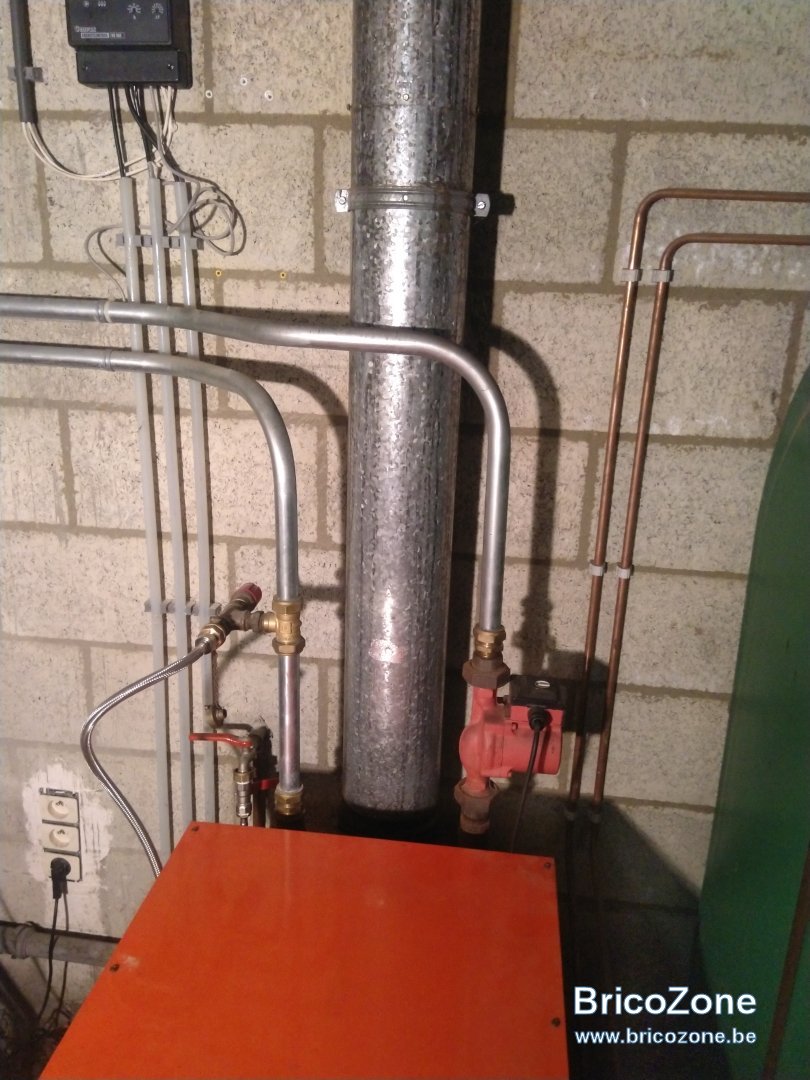

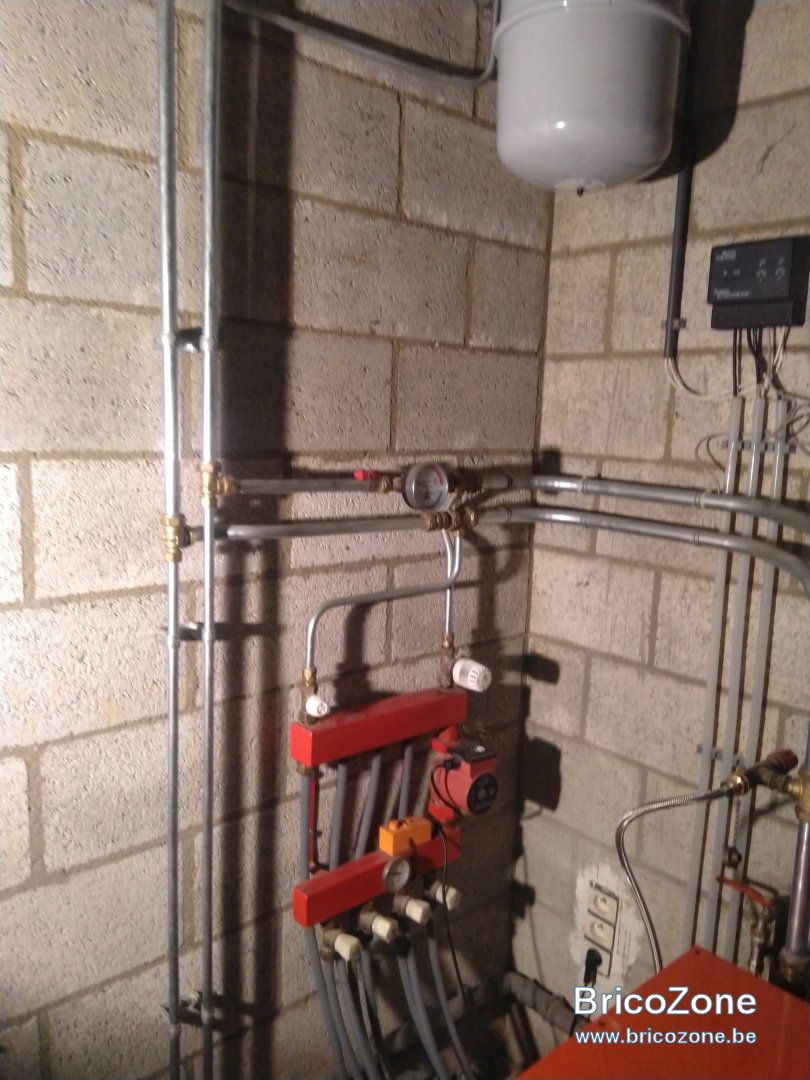

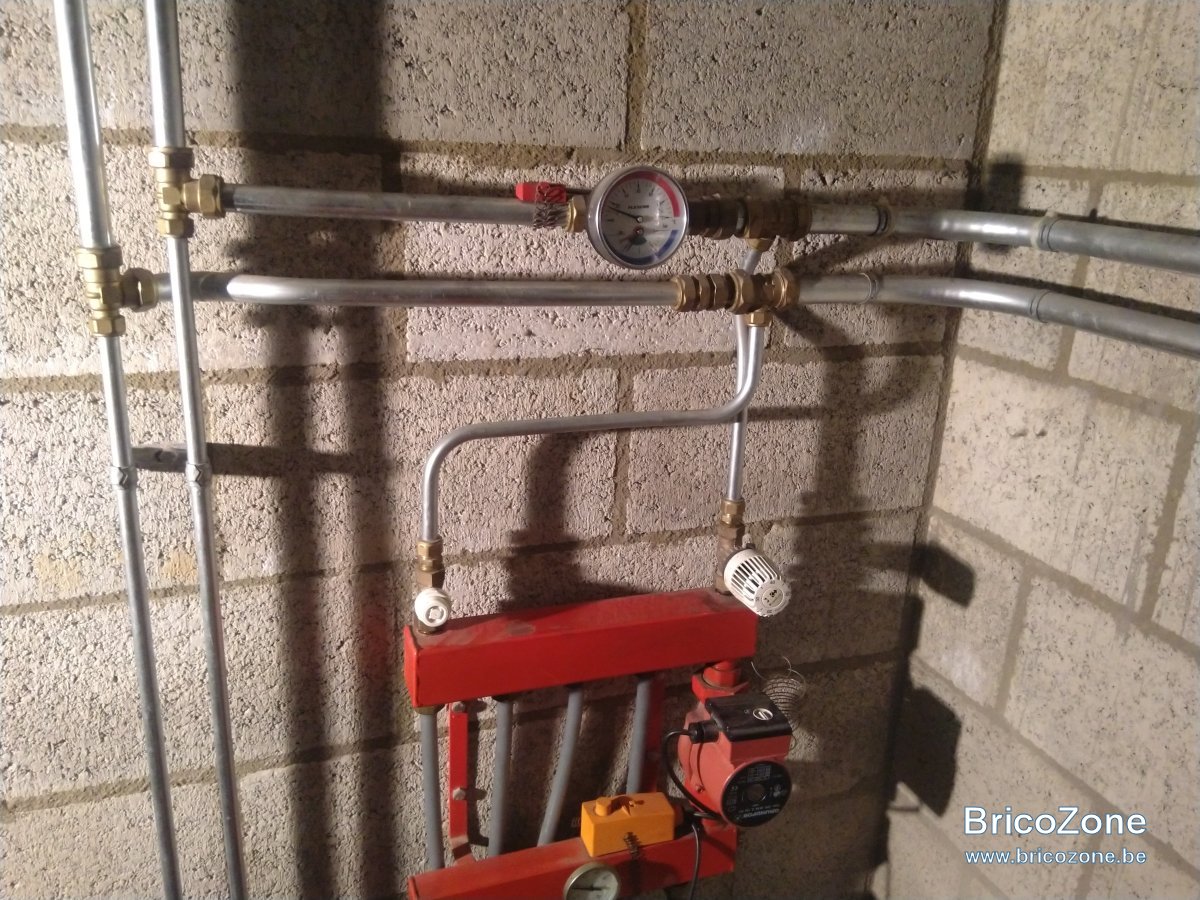

Voilà des photos valent mieux qu un long discours
Il y a tout d'abord un premier circulateur ,qui va vers les radiateurs et qui la vanne thermostatique ou l on voit un second circulateur pour le plancher chauffant.
Et le retour du plancher chauffant qui est connecté au retour des radiateurs.
Cela aide t il ?

Ha ha un purgeur sur un tuyau montant , oui, les IA il faut s en méfier au risque de faire des boulettes !
C est certain, c est pas demain que l IA va remplacer l expertise que l on trouve sur bricozone ,
Mais finalement @Tchotto , , sur base des photos de MyEric la conclusion est...?

Pierre Delforge a dit:

Ha ha un purgeur sur un tuyau montant , oui, les IA il faut s en méfier au risque de faire des boulettes !
C est certain, c est pas demain que l IA va remplacer l expertise que l on trouve sur bricozone ,
Mais finalement @Tchotto , , sur base des photos de MyEric la conclusion est...?

Cliquez pour agrandir...

Salut ! Il manque encore des éléments pour comprendre le montage de cet hydraulique . Apparemment, il y a deux circulateurs pour alimenter un même circuit. Il manque des flèches indiquant le parcours de l'eau poussée par ces 2 circulateurs et le détail de leur régulation respective + le sens de l'eau dans ces collecteurs et vers où . Hum !
Une photo de l'ensemble de ces tuyaux pris ensemble avec un peu plus de recul + indications / sens de l'eau pourraient nous aider à comprendre ce montage.
Merci ! Ciao.

Bonjour @Tchotto ,

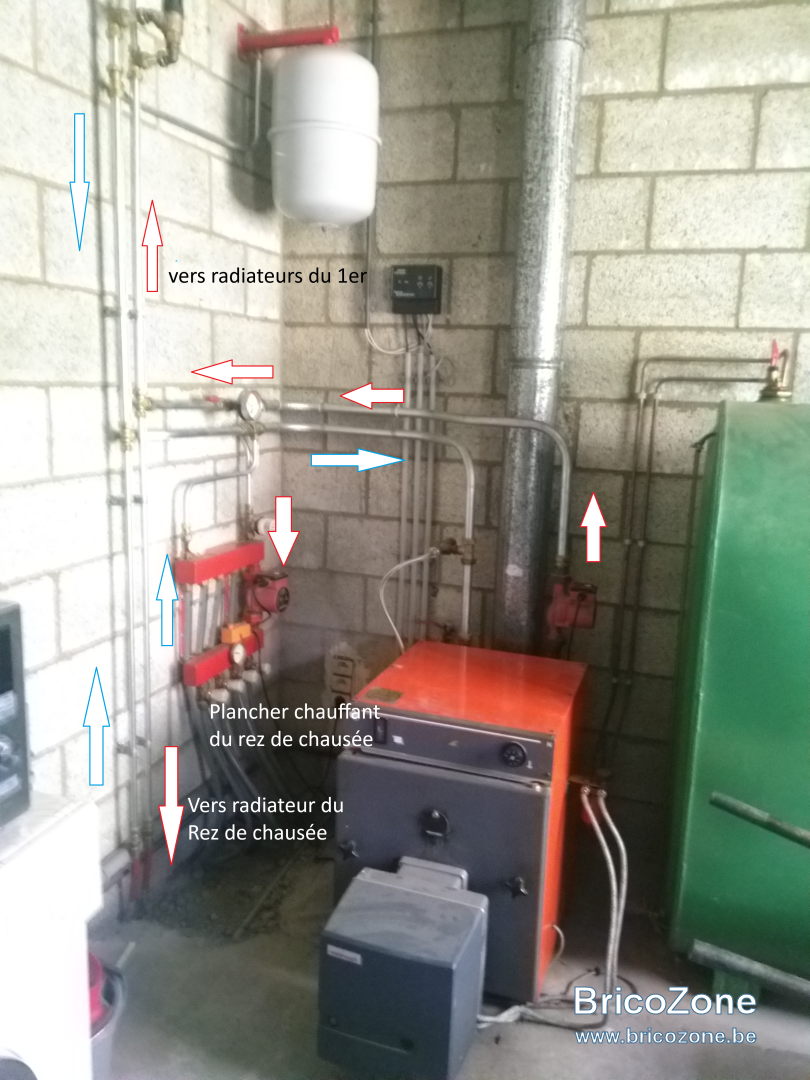

le circuit complet avec les flèches en rouge pour la circulation d'eau chaude et bleu le retour.
Il y a des radiateurs au premier etage et au rez de chaussée.
Le planché chauffant est rez de chaussée uniquement.
Peux tu donner ton avis ?
Un tout grand merci .

Salut ! Merci pour cette photo d'ensemble annotée et claire.
En passant d'une photo à l'autre plus haut, c'est bien comme cela que j'ai imaginé le fonctionnement hydraulique de cette installation mixte " radiateurs + chauffage/sol ".
Un bon "Pro" aurait nettement préféré la répartition /sol via une V3V motorisée modulant en permanence. Mais évidemment, c'es aussi le portefeuille du client qui décide.
On peut dire ceci de cette "vanne réglable placée sur le retour du collecteur supérieur servant de bouteille de mélange qui vient remplacer cette V3V " mélangeuse " dont on s'est passé chez toi.

Amha, elle sert principalement à 2 choses différentes mais complémentaires :
-1) du circulateur principal situé en sortie chaudière, elle va en limiter le débit déjà freiné par les quelques pertes de charge de la "vanne thermostatique/bulbe à distance " pour permettre à l'eau du circuit primaire de bien irriguer les radiateurs +....
-2) cet accessoire bride la sortie de l'eau revenant des circuits/sol avec laquelle l'eau de chaudière souvent trop chaude ( 60°C+) pour le chauffage sol se mélangera en étant en grande partie recyclée grâce au second circulateur raccordé entre les 2 collecteurs.

Par sécurité " surchauffe", ce second circulateur sera coupé si la T°C " limite haute" impartie à l'aquastat d'applique de sécurité orange " devait être dépassée ; en même temps, la vanne thermostatique d'entrée se fermerait aussi.

Comme il y a cette double sécurité (v.Th et aquastat d'applique), il serait intéressant que le système soit réglé de manière à ce que la v.Th se ferme avant la coupure de ce circulateur/sol: ce qui accélèrerait la chute de température de ce circuit "fermé temporairement si par accident il devait surchauffer .

De l'importance de " tout dire" et " tout montrer " d'une installation et d'une chaufferie : on voit que tu as une chaudière classique " tôle d'acier non Inox " ACV dont le circulateur n'est enclenché que lorsque la chaudière atteint les 60°C de manière à ce qu'elle tienne le coup et puisse durer très longtemps( 20~30 ans) sans souffrir de manière intempestive à cause de la condensation acidifiée qui se déposerait trop longtemps dans son foyer.

Si tout fonctionne " en l'état ", ben, tu laisses cette installation fonctionner comme cela. Avec une T°C d'eau de départ chaudière réglée entre 60 et 65°C pour les raisons soulignées plus haut. Ciao.

MyEric a dit:

Bonjour,
Me voila de retour apres une semaine de boulot en déplacement.
J ai pu enfin enlever le fameux bouchon blanc et voici ce qui se trouve dessous.
Cela peut il aider a déterminer l usage de cette pièce ?
Merci
Voir la pièce jointe 182940

Cliquez pour agrandir...

Donc c'est bien ce que je dis ... juste une vis pointeau qui peut fermer ton circuit. J'ai le même montage et j'ai déjà démonté deux fois mes collecteurs sans avoir a toucher au circuit traditionnel radiateur en fermant cette vanne.
Moi je ferme cette vanne pour ne pas avoir l'effet thermosiphon quand le plancher chauffant ne fonctionne pas mais bien le radiateur de la salle de bain style en début printemps et début automne.
Par contre chez moi l’entrée d'eau chaude vers le plancher chauffant arrive du retour froid radiateur.
