Raccordement cuisinière éléctrique 5 fils > 3 fils

pegase

• 23 Mars 2017

• #21

Je confirme ce que dit cory

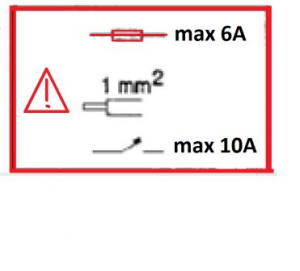

Généralement pour le RGIE c'est 10A par mm² puisque les disjoncteurs sur du fil de 1mm² c'est max 10A pour un disjoncteur et 6A pour un fusible
et circuit éclairage 1,5mm² ==> 16A



Dernière édition: 23 Mars 2017

S

sm2o

• 17 Juillet 2017

• #22

Bonjour à tous j'ai également le même petit soucis avec ma cuisinière. Quelqu'un peut il m'aider je suis un vrai novice côté électricité.

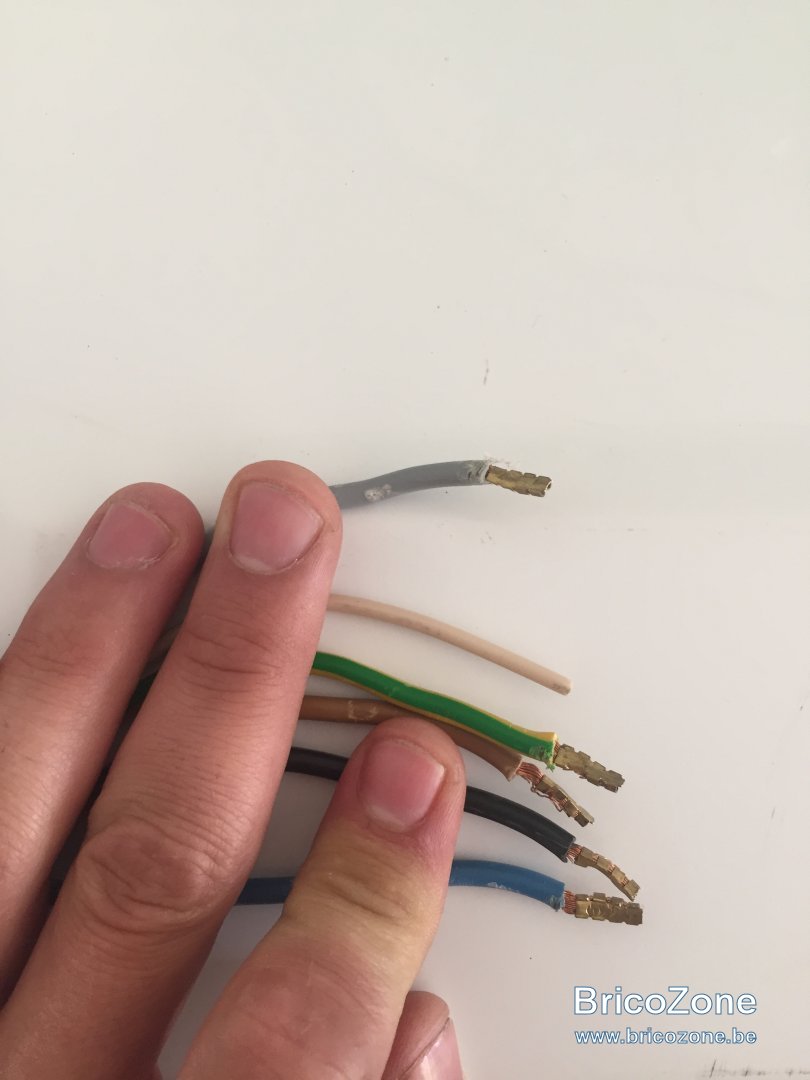

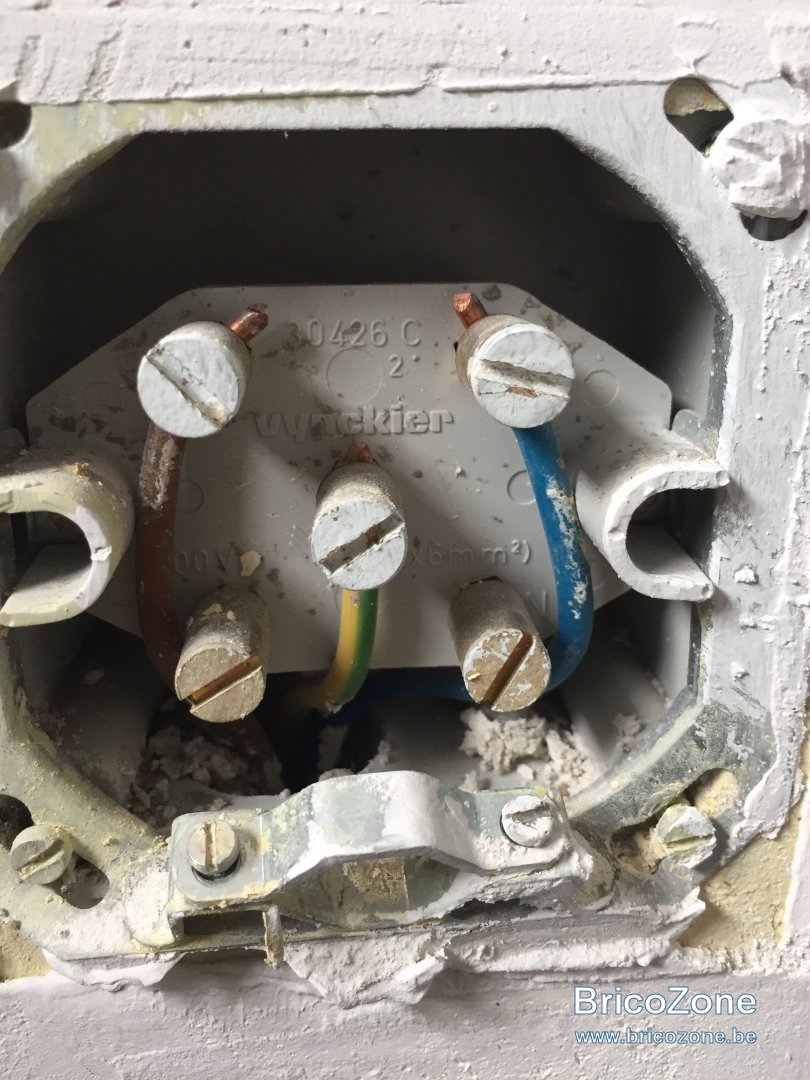

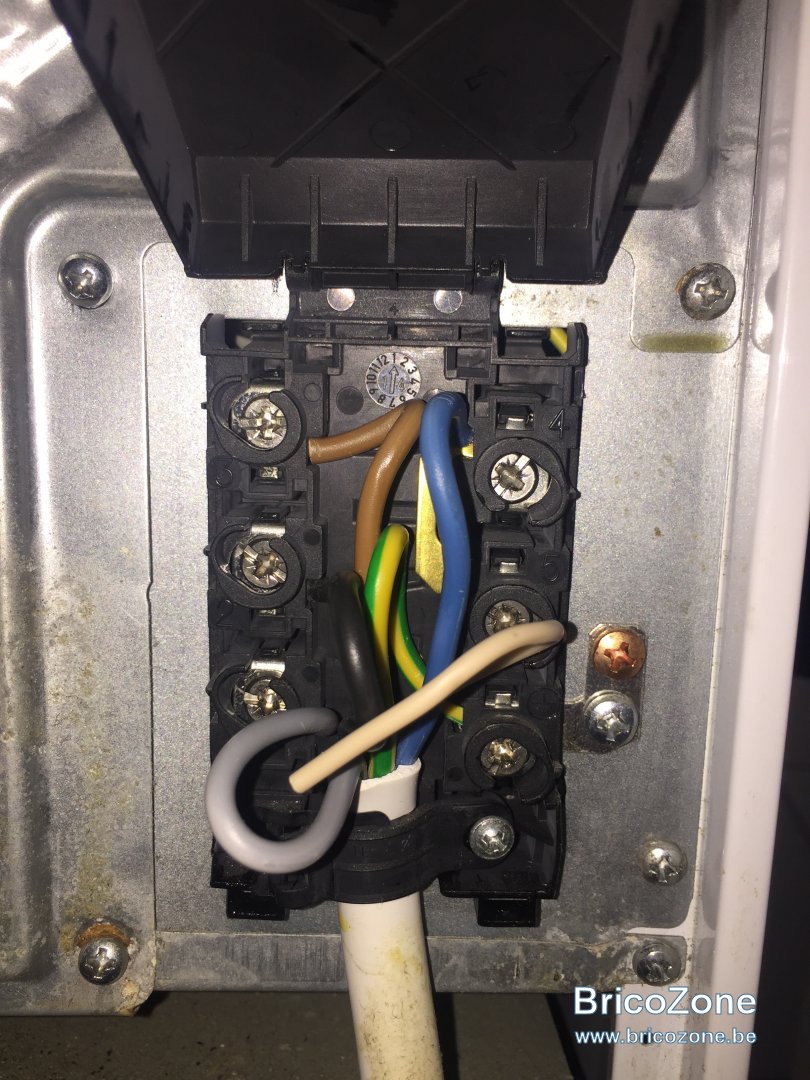

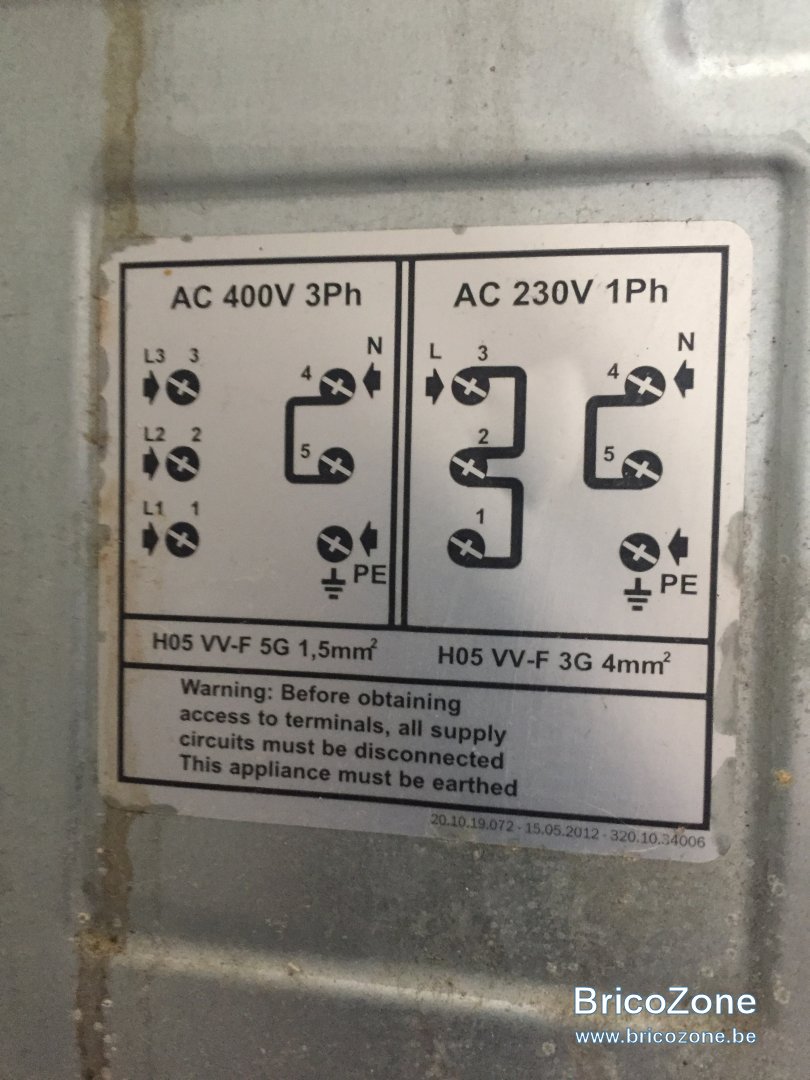

Voici les câbles de ma cuisinière, le schéma et le raccordement et enfin ma prise murale.
Merci d'avance à ceux qui pourront m'aider



A

Anno24

• 17 Juillet 2017

• #23

brun noir gris avec le brun dans la boite mural, bleu avec le bleu de la boite mural, c'est le schéma de droite car votre alimentation dans la boite mural est monophasé



S

sm2o

• 17 Juillet 2017

• #24

Merci, je ne change rien dans les branchements du boîtier de la cuisinière ?



A

Anno24

• 17 Juillet 2017

• #25

non vous ni touchez pas sauf si votre câble est abimer



S

sm2o

• 17 Juillet 2017

• #26

Parfait merci beaucoup à vous. Bonne soirée



flashman

• 18 Juillet 2017

• #27

Ça va fonctionner mais ce n'est pas juste ainsi, il faut utiliser deux fils pour le Neutre et deux fils pour la phase...
Le pauvre 1,5 pour un neutre d'une taque...


Côté taque, vous branchez le bleu sur 4, le gris sur 5, vous laissez le pontage entre 4 et 5.

Vous branchez le brun sur 1, le noir sur 3 et vous faites un pontage entre 1 et 2 et entre 2 et 3.
Si fil souple, il faut obligatoirement des cosses. Ils ont peut-être superposés les 3 pontages entre 4 et 5, si c'est le cas, vous pouvez en récupérer deux et n'en laisser qu'un, c'est fait pour...


Côté prise, vous branchez gris et bleu de la taque sur bleu.

Noir et brun de la taque sur brun.

Et jaune vert sur jaune vert.



Dernière édition: 18 Juillet 2017

P

Pijama

• 1 Juin 2018

• #28

Bonjour, j'en profite également, j'suis pas un expert de tout ça ... Je me retrouve avec ça :

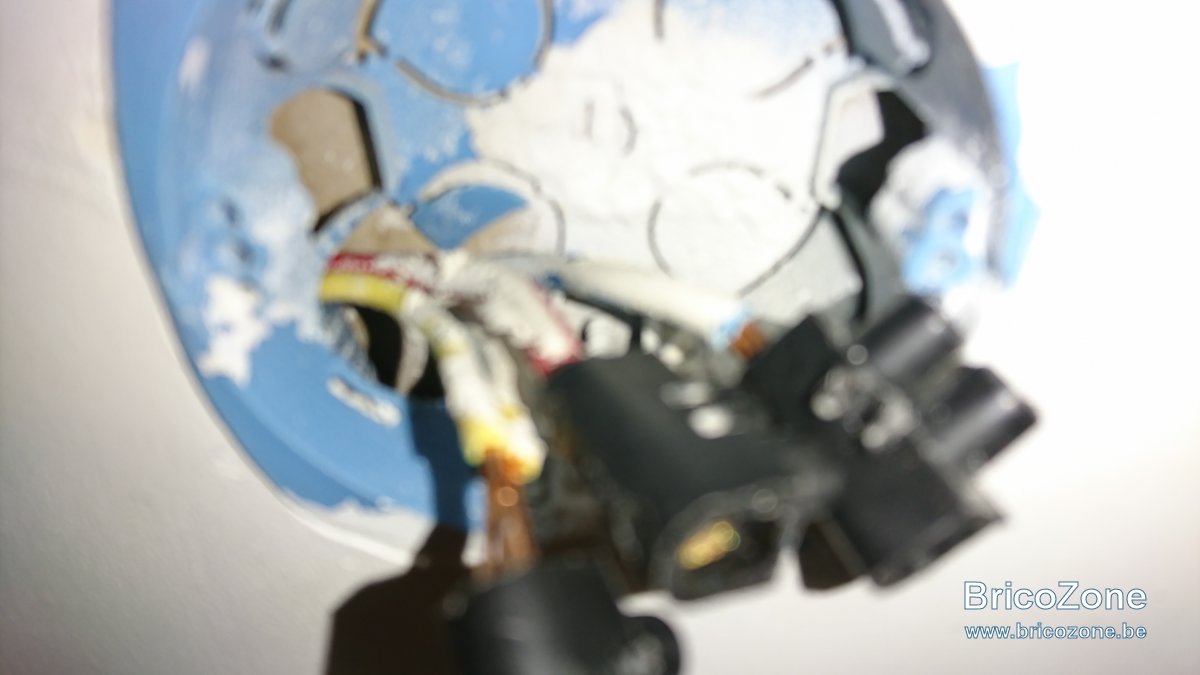

- Au mur un vert/jaune, un rouge, et un bleu.

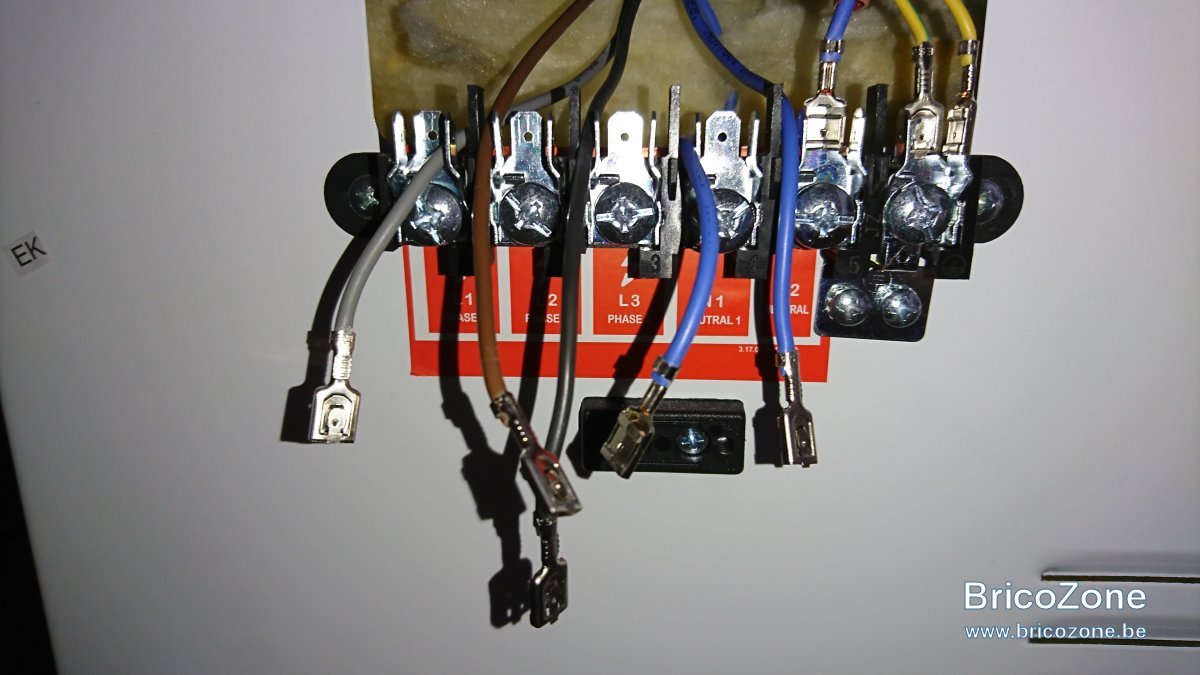

- Au dos de la gazinière, beaucoup de couleurs...
Comme elle est neuve, dois-je retirer les bagues des câbles afin de les coller dans les dominos ? Pardonnez mon ignorance ..

Merci d'avance !



F

fafalili

• 1 Juin 2018

• #29

Tu n'as pas un schéma électrique de montage



Cory

• 1 Juin 2018

• #30

Bons sang, pourquoi avoir retiré toutes les Faston ????
J'espère que vous avez bien repéré leurs emplacements.



P

Pijama

• 2 Juin 2018

• #31

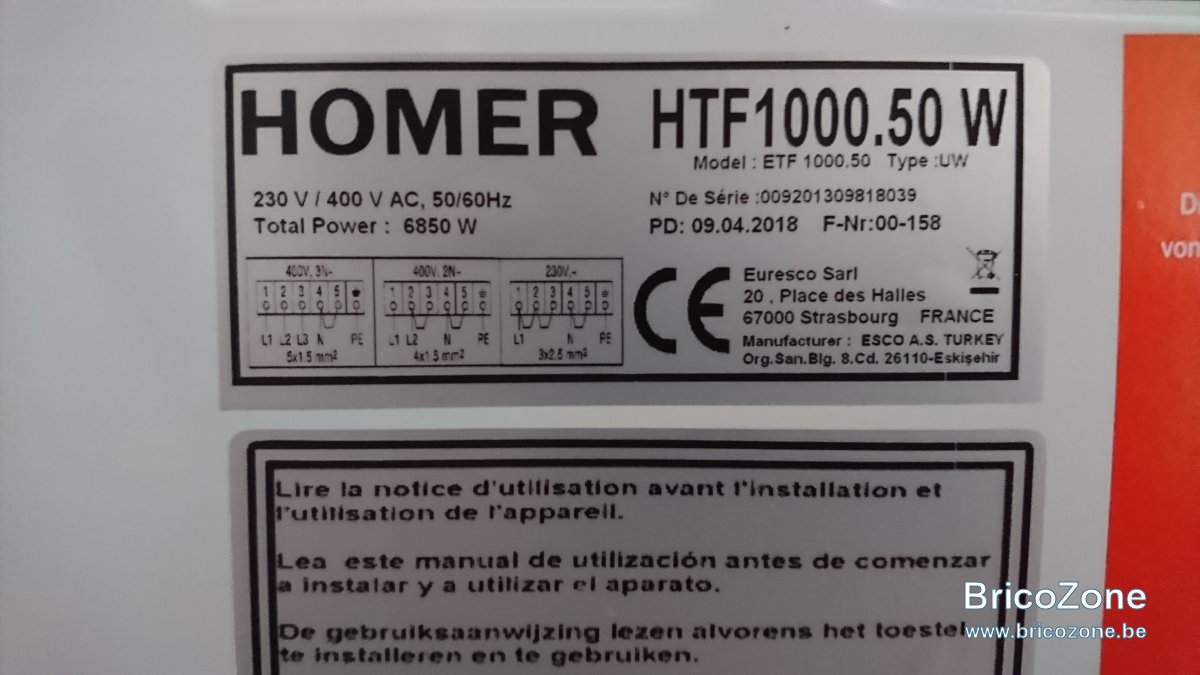

Si, j'ai un schéma, je pensais l'avoir inclus. Pour ce qui est des "fastons" (je présume la broche au bout du câble), je m'attendais à dénuder le câble pour le caler dans le domino. Mais si je les laisse, comment faire les raccords entre le mur et l'appareil ? Normaleme c'est dans l'ordre : les colorés à gauche, les bleus au milieu. Quel merdier



Cory

• 2 Juin 2018

• #32

D'abord bien remettre les Faston à leurs place exacte.
Il n'y a aucunes raisons de les retirer.

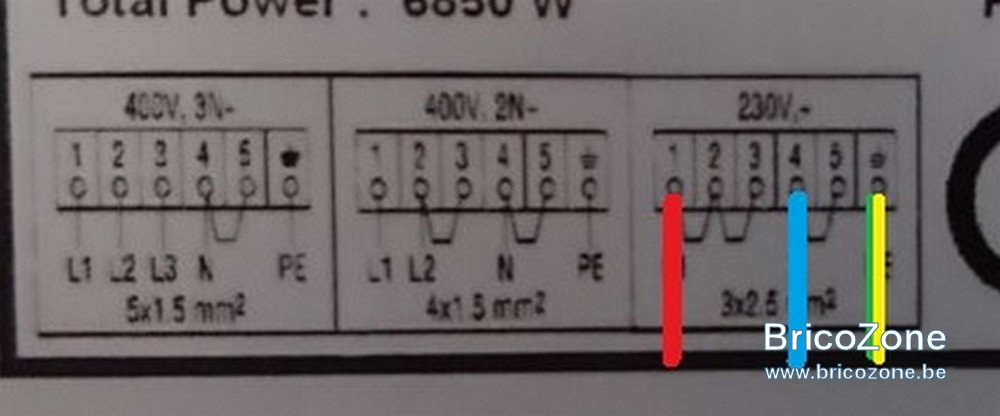

Vous branchez comme le schéma de droite sans oublier les pontages.
Ces pontages vous ont étés certainement fourni avec l'appareil.



P

Pijama

• 2 Juin 2018

• #33

D'accord, sauf que le "faston" se clipse sur une tige en feraille, et que je ne vois pas comment du coup raccorder l'appareil au domino ..

Pour le domino, faut un câble dénudé qu'on visse dedans. Pour l'appareil, c'est là que ça se corse : comment faire la jonction entre le mur et l'appareil ?



Cory

• 2 Juin 2018

• #34

Vous n'avez pas assez avec ces vis là ?
Et laissez ces Faston à leurs place,
Ils ne sont pas prévus pour être déconnectés.
Mode d'emploi :
Dénudez les bouts des fils.
-Déclencher le disjoncteur.
-Placer des embouts.
-Dévisser suffisamment pour savoir glisser les fils sous les tètes des vis en n'oubliant pas les pontages.
-Resserrer.
-Brancher.
-Réenclencher le disjoncteur.

Bon appétit.



flashman

• 2 Juin 2018

• #35

Il vous faut forcément un câble entre la cuisinière et la prise, on ne branche évidemment pas directement les fils avec les fastons sur vos dominos (qui n'ont rien à faire là en +).

Les fastons doivent bien rester branchés ou ils étaient.


Il vous faut un câble 3G2,5 souple, des cosses (sur du fil souple, on doit utiliser des cosses), une sortie de câble pour cuisinière (votre blochet sans couvercle ne convient évidemment pas), et, quand tout sera fini et fermé, on ne doit pas pouvoir voir un fil de couleur, uniquement la gaine du câble.

Il faudrait aussi voir si votre arrivée convient pour une cuisinière, ça ressemble fortement à du 2,5 (pas assez gros pour une cuisinière)... C'était déjà une cuisinière là avant ?


Et ne pas hésiter à le faire faire par quelqu'un qui s'y connait... Parce que là, ce n'est vraiment pas bien parti...

On ne s'improvise pas électricien, c'est un coups à faire tout cramer ou à blesser des gens.
Il y a un minimum de choses à savoir et à vérifier.



Dernière édition: 2 Juin 2018

Cory

• 2 Juin 2018

• #36

Du 3G25 suffit.
De préférence du H07RN-F3G2,5, câble souple caoutchouté avec embouts.



P

Pijama

• 2 Juin 2018

• #37

Du coup ... Je m'amuse à chercher un câble et tout le tintouin, ou je colle les câbles du mur sur les vis comme me l'a recommandé Cory ?



Cory

• 2 Juin 2018

• #38

Je le répète, les bouts des fils (avec embouts) se place sous les grosses vis après les avoir dévissées.



flashman

• 2 Juin 2018

• #39

Cory n'a pas dit de coller les fils du mur directement sur la cuisinière, il dit d'utiliser un câble et des embouts (un 3G2,5 suffit qu'il a dit... Ou "mais bon sang, pourquoi avoir retiré les fastons ?...).
Il n'a juste pas mis "câble" dans ce qu'il a dit parce que ça parait évident. Quand il parle de fils avec embouts, c'est ceux du câble.


Mais avant tout, il faudrait vérifier si les fils dans votre blochet conviennent (ce qui n'est pas du tout certain).



Dernière édition: 2 Juin 2018

flashman

• 2 Juin 2018

• #40

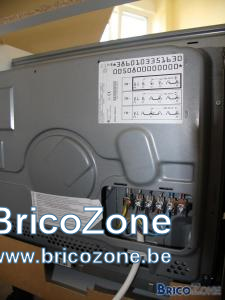

C'est censé ressembler à ça avec le couvercle fermé. Vous imaginez bien que sinon, ou bouge la cuisinière, on arrache tout... Sans compter les risques de faux contacts et la double isolation non respectée qui risque juste de donner une électrocution.


On ne peut jamais voir un fil de couleur nulle part dans une installation quand tout est fini, il faut toujours une double isolation partout (c'est à ça que servent les couvercles). Tout câble doit être protégé contre l'arrachement (c'est à ça que servent les retenues de câble au niveau de la cuisinière et de la prise du mur (ce que vous n'avez pas), et, ces retenues de câble doivent pincer la gaine du câble (du câble, pas des fils, biens trop fragiles et qui n'ont qu'une isolation qui n'est pas faite pour les contraintes (contrairement au câble).
Et le matériel doit pouvoir supporter la puissance de l'appareil branché (ce qui n'est d'office pas le cas de vos dominos, et, sûrement pas le cas de vos fils d'alimentation).



Dernière édition: 2 Juin 2018
