Réalisation d'un meuble TV

NicoW · 21 Novembre 2019

Bonjour à tous,

J'ai pour projet, dans un avenir pas trop lointain, de me lancer dans la création d'un meuble TV sur mesure.

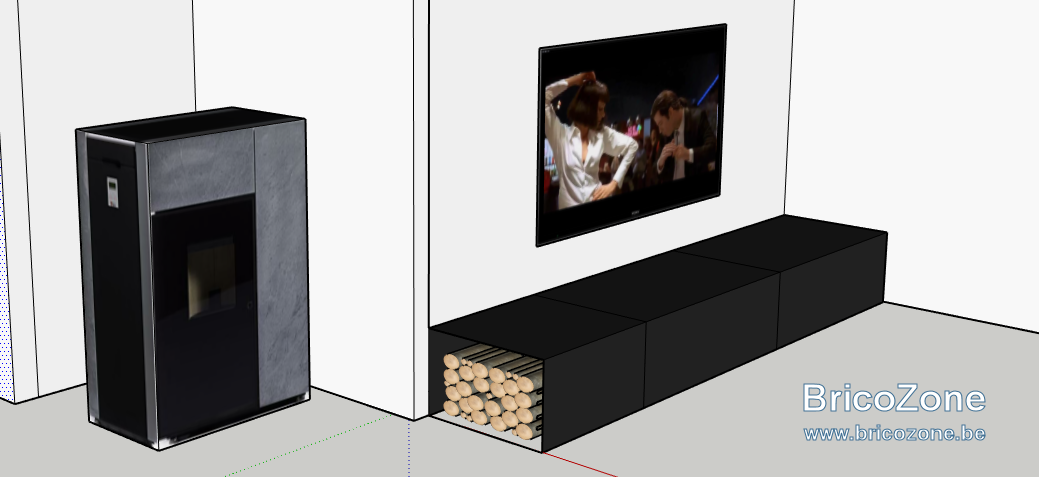

Voici une petite projection de la situation et de ce qui serait fait:

Le meuble sera divisé en deux, une partie rangement bois et une partie meuble TV.
La longueur sera de 170cm. Profondeur à déterminer mais +/- standard. Idem en hauteur.

Pour la partie bois:
Bois d'une longueur de 25cm.
Pouvoir y ranger séparément le petit bois
Je soulève l'idée de faire cette partie indépendante sur roulettes pour pouvoir l'amener dans le garage là où je stocke le bois pour le remplir.
Si cette partie est amovible sur roulette, elle pourrait peut-être être tournée côté salon hors de la période de chauffe pour y faire un rangement supplémentaire. Mais si c'est le cas, le caisson doit être carré... peut-être contraignant si visuellement je souhaite diviser les 170 en 3 ce qui me permettrait en plus de mettre deux rangées de bois en 25cm.
Il faut pouvoir s'asseoir sur cette partie (écran poele entre le poele et le mur) + accès chaleur poêle.

Pour la partie TV:
Du classique. Décodeur, console, box tv,... étagère sur le milieu
Des portes discrètes, voire invisible sur un système push-to-open.

Partie réalisation:
J'ai jamais réalisé de meuble.

Je pensais partir sur du MDF hydro et le peindre. Mais ayant fait mes plinthes de la sorte, c'est chiant. J'aime pas peindre. Il serait intéressant de partir sur du valchromat ?

Pour la structure, comment procéder au plus facile et solide?
Vis, tourillons, collage, défonce ? Doubler les panneaux pour créer une zone d’emboîtement ?
Assemblage avec des angles à 45?

Le but étant de faire ça simplement en terme de technique et d'outillage.

Sachant que @eljub à de l'expérience là dedans, je me permet de l'appeler à la barre

eljub · 21 Novembre 2019

Hello,

NicoW a dit:
Je pensais partir sur du MDF hydro et le peindre. Mais ayant fait mes plinthes de la sorte, c'est chiant. J'aime pas peindre. Il serait intéressant de partir sur du valchromat ?

Si tu veux du noir, prends du MDF teinté noir dans la masse, pas besoin de valchromat nécessairement, bcp de négoce en ont de stock

En 18mm d'épaisseur, perso j'ai traité mon vestiaire avec une huile

NicoW a dit:
Pour la structure, comment procéder au plus facile et solide?
Vis, tourillons, collage, défonce ? Doubler les panneaux pour créer une zone d’emboîtement ?
Assemblage avec des angles à 45?

Si je vois bien, tu décompose en trois parties, 1 partie rangement bois et 2 tiroirs

Tu n'as pas besoin de faire une structure trop importante vu que tu as une longueur pas trop importante

170 cm - 25 pour le rangement = 145 cm / 2 => +/- 70 cm de long sur une profondeur de 40/50/60 ?

170 cm, je travaillerais avec une longueur complète pour :
- le dessous
- l'arrière
- le dessus

Ensuite, des parties verticales :
- à droite
- entre les deux tiroirs
- entre le tiroire de gauche et le rangement bois

Assemblage, ce dont tu disposes, pas besoin d'investir dans une lameleuse si tu ne compte faire qu'un meuble

NicoW · 21 Novembre 2019

Merci pour tes conseils!

Pour la hauteur et la profondeur je pense rester sur les dimensions du meuble que l'on a actuellement. Faut que je mesure.
Mais je pense partir en 40 ça fait 3 panneaux dans le panneau de 244x122 sinon c'est max deux...

Mais si je pars sur du MDF teinté dans la masse, je ne pourrai pas y mettre des vis visibles par le dessus...
Je travaillerais avec des tourillons pour fixer le dessus dans les montants verticaux ?

Je ne pense pas faire mes assemblages à 45°. Ça va être du chipo et j'ai pas la bonne fraise à mon avis.
Et pas sûr que ce sera réellement plus esthétique ?

Je fixe mes montants verticaux sur la plaque de sol avec des vis par en dessous, ensuite je fixe la plaque arrière avec des vis également par l'arrière sur mes montants verticaux et je pose la plaque du dessus via des tourillons, simplement?

Si la vis est invisible, vaut mieux partir là dessus ou sur un tourillon?
Fixation des étagères intérieures, ce ne sera pas le problème.

J'ai pas encore les plinthes dans le salon donc je n'en mettrai pas à cet endroit là pour avoir le meuble contre le mur avec un joint acrylique si je n'intègre pas un bandeau LED entre le mur et la plaque du dessus afin d'avoir un éclairage indirect près de la TV.
Mais j'hésite car a terme j'aimerai bien partir sur un système d'ambilight derrière la TV, ça risque de faire de trop

Mais comment ne pas voir le chant de la plinthe qui sera sur le mur perpendiculaire au poêle?

Que me conseilles-tu pour le système d'ouverture ?
Prévoir la porte devant les panneaux ou bien dedans ?

A.L. · 21 Novembre 2019

Pour un assemblage invisible, il y a aussi les systèmes Kreg ou Wolfcraft Undercover Jig.
Attention que les vis ne tiennent pas bien (voir pas du tout) dans les chants du MDF.
Donc, privilégier les tourillons.

eljub · 21 Novembre 2019

NicoW a dit:
Mais si je pars sur du MDF teinté dans la masse, je ne pourrai pas y mettre des vis visibles par le dessus...
Je travaillerais avec des tourillons pour fixer le dessus dans les montants verticaux ?

Oui pq pas, c'est pas chère et ça sera caché

NicoW a dit:
Je ne pense pas faire mes assemblages à 45°. Ça va être du chipo et j'ai pas la bonne fraise à mon avis.
Et pas sûr que ce sera réellement plus esthétique ?

C'est un plus mais tu peux aussi faire découper tout tes panneaux chez le négoce, comme ça pas de tracas

NicoW a dit:
Je fixe mes montants verticaux sur la plaque de sol avec des vis par en dessous, ensuite je fixe la plaque arrière avec des vis également par l'arrière sur mes montants verticaux et je pose la plaque du dessus via des tourillons, simplement?

Oui pq pas, c'est un bon moyen de faire, tu pourrais aussi mettre des tourillons partout

NicoW a dit:
Mais j'hésite car a terme j'aimerai bien partir sur un système d'ambilight derrière la TV, ça risque de faire de trop

Prévois un passage de câble peut-être alors ?

NicoW a dit:
Mais comment ne pas voir le chant de la plinthe qui sera sur le mur perpendiculaire au poêle?

De ce que je vois, il te restera un morceau de mur visible sur devant le rangement de bois donc tu auras besoin d'une plinthe à cet endroit

Dans mon hall d'entrée, j'ai aussi réalisé les plinthes en mdf noir pour continuer le meuble, j'ai même fait les chambranles de porte, au final j'aime bien

NicoW a dit:
Que me conseilles-tu pour le système d'ouverture ?
Prévoir la porte devant les panneaux ou bien dedans ?

Je pensais que tu prévoyais des tiroirs, si tu prévois des portes, je dirais des ouvrantes vers le bas
Devant, ce sera plus esthétique

Je vois que tu n'a pas dessiné de panneau sous les bois rangé, j'en mettrais un ne fut-ce que pour les saletés qui vont se décoller des bois

baziles18 · 21 Novembre 2019

Personnellement j’intégrerai un revêtement en acier/alu/... dans la niche destinée à recevoir les buches. Parceque le mdf avec la meilleure protection du monde va ramasser avec le rangement/retrait des buches.

eljub · 21 Novembre 2019

Pas faux

NicoW · 21 Novembre 2019

baziles18 a dit:
Personnellement j’intégrerai un revêtement en acier/alu/... dans la niche destinée à recevoir les buches. Parceque le mdf avec la meilleure protection du monde va ramasser avec le rangement/retrait des buches.

L'idée est bonne

eljub a dit:
De ce que je vois, il te restera un morceau de mur visible sur devant le rangement de bois donc tu auras besoin d'une plinthe à cet endroit

Nan mais en fait il vient à fleur du mur, c'est juste que je suis pas encore super à l'air avec Sketchup

eljub a dit:
C'est un plus mais tu peux aussi faire découper tout tes panneaux chez le négoce, comme ça pas de tracas

Je vais faire ça. Faudra juste en trouver un qui est bien équipé. Pour mes plinthes, c'est pas parfait je dois tricher pour certaines

eljub a dit:
Oui pq pas, c'est un bon moyen de faire, tu pourrais aussi mettre des tourillons partout

C'est ptet autant ne pas mélanger les techniques ?

Tourillons partout, soyons fou!

eljub a dit:
Prévois un passage de câble peut-être alors ?

J'ai mon passage de cable dans le mur jusqu'à la TV qui est suspendue

eljub a dit:
Je pensais que tu prévoyais des tiroirs, si tu prévois des portes, je dirais des ouvrantes vers le bas
Devant, ce sera plus esthétique

Je ne sais pas de trop, ça m'a l'air plus complexe. Faudra la retenir en plus des charnières et placer je suppose des aimants ?

eljub a dit:
Je vois que tu n'a pas dessiné de panneau sous les bois rangé, j'en mettrais un ne fut-ce que pour les saletés qui vont se décoller des bois

cfr explication de mon niveau sur Sketchup

Je vais en mettre une pour comme tu dis les saletés et aussi la solidité du tout pour fixer les panneaux dessus

eljub · 21 Novembre 2019

NicoW a dit:
Je ne sais pas de trop, ça m'a l'air plus complexe. Faudra la retenir en plus des charnières et placer je suppose des aimants ?

sur mon meuble, c'est des charnière classique mise à plat
Il y a juste en plus une barre télescopique qui retient la porte pour ne pas qu'elle s'ouvre d'un coup et "tombe"

NicoW · 22 Novembre 2019

Qu'est-ce que tu me conseilles comme charnières?
Si je décide de faire des tiroirs sur un des blocs, y'a de la quincaillerie à privilégier ?

Je pense à un bon rapport qualité prix et surtout une grosse facilité d'installation.

eljub · 22 Novembre 2019

Alors pour la quincaillerie, j'utilisais du hettich avant et je suis maintenant passé à Blum qui pour moi est un cran au dessus en terme de qualité et ingéniosité

Je viens par exemple de commander des coulisses pour mes 30 tiroirs et tablettes de mon dressing

Modèle : Movento 760H ou 766H dépendant du poids et de la longueur des coulisses
J'ajoute aussi le réglage en profondeur

Gros avantage, ces coulisses supportent la fermeture silencieuse et l'ouverture "push to open"
Mais ce push to open peu facilement s'ajouter par la suite et super facilement

J'achète maintenant sur lign0sh0p.de (remplace les 0 par des O

)
Livré super rapidement et prix imbattable

Pour les charnières, des classiques à ouverture 110 suffiront
Chez moi c'est comme ceci (ce n'est pas mon meuble)

NicoW · 25 Novembre 2019

Je suis entrain de réfléchir au fait que je vais me retrouver avec des tranches verticales visible si je ne fais pas gaffe.

Le panneau qui va venir cacher le bois quand on regarde le meuble en face, je vais le faire venir devant le premier montant vertical.

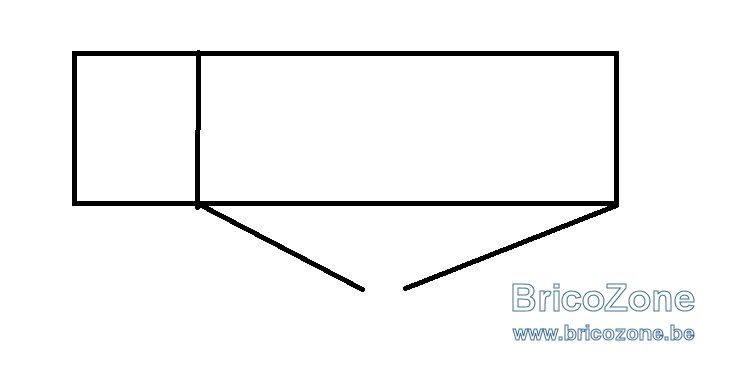

Je souhaite partir sur des ouvertures comme cela:

Pas trop fan de l'idée d'une ouverture par le bas.

Pour la seconde séparation, je pense faire le panneau un rien plus court pour que mes deux portes viennent buter contre et soit donc invisible aussi. Donc un retrait de 18mm.

Par contre, pour le montant vertical sur la droite du meuble, comment faire ? Idem, je le recule de l'épaisseur du panneau ?
Il sera possible de jouer avec les charnières pour que la porte cache ce montant si je décide de faire une ouverture classique et pas vers le bas ?

Pour les tourillons, je pense partir sur du ∅ 8 mm. Je pense que c'est pas mal, non ?

eljub · 25 Novembre 2019

Tu as 3 types de charnière: (recouvrement, recouvrement partiel et intérieur)

Pour ton soucis, utilise des charnière a recouvrement pour faire ce genre de porte, les portes recouvrirons les montants verticaux une fois fermées

Perso l'ouverture vers le bas, je préfère pour ce genre de meuble mais ça ne se discute pas ;-)

eljub · 25 Novembre 2019

NicoW a dit:
Il sera possible de jouer avec les charnières pour que la porte cache ce montant si je décide de faire une ouverture classique et pas vers le bas ?

avec une ouvreture vers le bas, à vérifier, je ne sais plus si la porte ne doit pas avoir un petit espace pour s'ouvrir. Je ne pense pas mais a vérifier

NicoW a dit:
Pour les tourillons, je pense partir sur du ∅ 8 mm. Je pense que c'est pas mal, non ?

oui c'est bon

NicoW · 25 Novembre 2019

Merci pour tes conseils

eljub a dit:
Perso l'ouverture vers le bas, je préfère pour ce genre de meuble mais ça ne se discute pas ;-)

L'idée est la suivante: l'ouvrant de droite une fois ouvert sera contre le mur. Pas gênant du tout.
De plus, j'imagine que de temps en temps je vais me retrouver couché à chipoter au cablage. L'ouverture vers le bas sera pas pratique

Et pour la taille des panneaux de porte, ce sera donc 18 mm (recouvrement montant vertical côté charnière ou alors faut prévoir un peu moins?) + taille de l'ouverture + disons 1/3 de 18mm (pour là où les portes se rejoignent sur le montant vertical central) ?

eljub · 25 Novembre 2019

Pour moi tu pourrais laisser un jeu de 4mm entre les deux panneaux au milieu, soit (18-4)/2 = 7 au lieu de 6 que tu prévois dans ton 1/3 de 18mm

18mm + ouverture + 7 mm

NicoW · 25 Novembre 2019

Je pense à ça. Le panneau de façade du caisson à bois, je l'arrête où? Pour avoir un truc hyper centré, faudrait que je l'arrête contre l’arête du panneau vertical de gauche (qui correspond au fond du caisson à bois). C'est pas un peu risqué ? Faudrait pas que je me retrouve avec un jour entre les deux.

Je laisserai un jour de 4mm aussi entre ce panneau et la première porte ?

Donc je ferai 7 + ouverture + 7 pour les portes

et profondeur caisson + (18 panneau - 4 (jour) - 7 (recouvrement)) donc 7mm => prof. caisson + 7mm

Et la porte de droite, soit je fais pareil soit je recouvre complètement le montant vertical. Je ne sais pas ce qui sera le mieux

eljub · 25 Novembre 2019

En fait pas besoin, si tu prends les bonnes charnières c'est prévu, la porte va revenir vers le milieu du meuble en s'ouvrant

eljub · 25 Novembre 2019

Tu as même ce type si tu veux ouvrir celle de gauche à fond

NicoW · 25 Novembre 2019

Pas bête! Ça pourrait être pas mal de l'ouvrir à fond. Comme ça pas de porte dans les pattes quand tout est ouvert

Donc concrètement, tu ferais revenir la façade avant du caisson à bois jusqu'où par rapport au premier montant vertical ?
