Réflexion et dimensionnement charpente abri de jardin

XTof.vl

• 25 Juin 2019

• #261

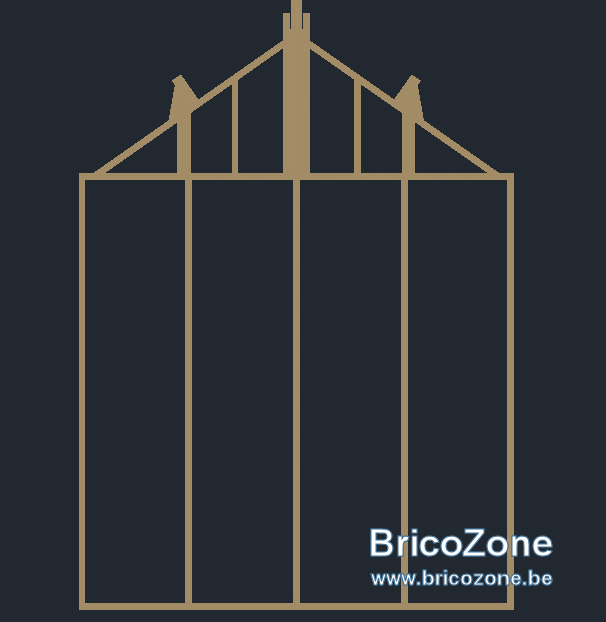

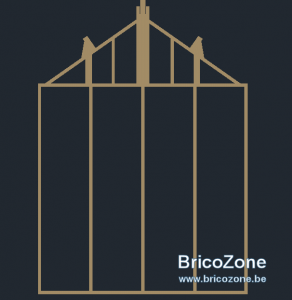

Le mur de part et d'autre doit porter la ferme, et doit donc être consolidé à son niveau.
Les trois montants intermédiaires et la lisse basse, au niveau de la ferme intermédiaire, sont donc inutiles.



Plumy

• 25 Juin 2019

• #262

Okay, je ferai un schéma pour être sur qu'on s'est bien compris



Plumy

• 30 Juillet 2019

• #263

J'aimerais passer commande de mes bois pour attaquer ça au maximum dans 15 jours.

Mais du coup, je ne sais plus où on en est pour ma charpente.

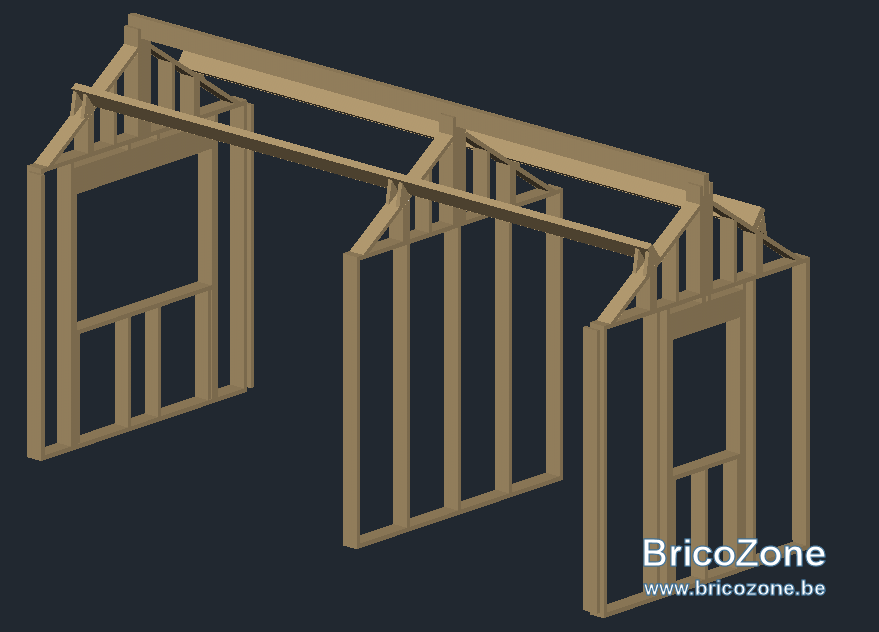

On en était arrivé ici :


Qu'est-ce que je garde, qu'est-ce que je supprime ?



Plumy

• 2 Août 2019

• #264

Personne ?



Plumy

• 5 Août 2019

• #265

La dalle est faite. Je vais commander le bois avec la structure centrale comme ça. Au besoin, en attendant une réponse j'aurai trop bois, mais c'est mieux que pas assez. Le bois servira toujours bien un jour....



XTof.vl

• 5 Août 2019

• #266

Dans le schéma, il manque les renforts. J'en ai mis et je ne le regrette pas.

Je ne sais plus les dimensions de l'abris, mais c'est du solide. Une fois le bardage mis, la solidité sera là. Possible de prévoir moins lourd.

Tiens, j'ai fini le toit de mon abris. Plus que l'abris à bois sur le côté.



Plumy

• 5 Août 2019

• #267

Les renforts ? Ou ça ? Dans les coins ?

Dans mon cas je vais mettre de l'isolant donc si c'est ça ça me compliquerait la vie.

Tu as une photo du tiens à l'heure actuelle ?



Plumy

• 5 Août 2019

• #268

Je suis en train de caler sur quelque chose et je n'arrive pas à avoir les idées claires et à savoir quoi...

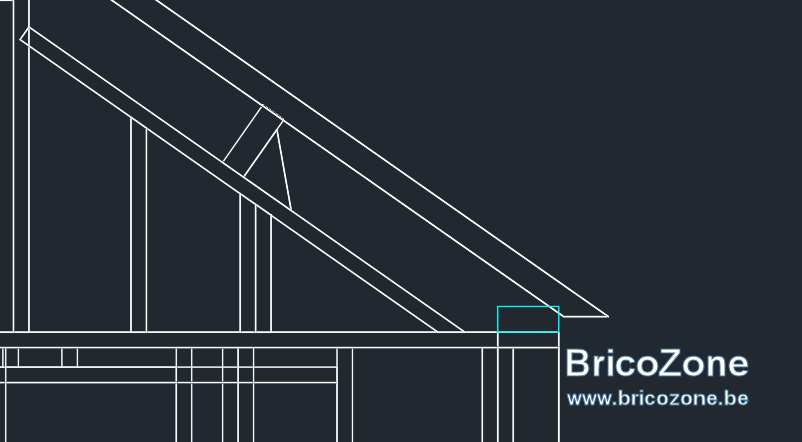

En faisant mon métré pour ma commande, je me suis rendu compte que mes chevrons ne touchaient pas mes caissons. Et pour cause, dans mon dessin j'avais dessiné une sablière qui repose sur l'ossature et sur la brique de parement et dessus viennent se poser les chevrons. C'est correcte ou je me suis embrouillé les pinceaux quand je suis passé d'une structure en blocs à une ossature bois ?

Parce que selon moi le problème c'est que, là, ma charpente repose en grosse partie sur mon mur de parement (non dessiné ici)...



fradeco

• 5 Août 2019

• #269

@Plumy, bonjour,

Pour moi il faut élargir le bâtiment, pour que la sablière soit portée par les ''murs'' porteurs.
Depuis le début je n'arrivais pas à correspondre avec les côtes. J'ai donc arrêté car je ne comprenais pas.
Je suis comptent de constater que je n'étais pas à côté de mes pompes. Désolé !



Plumy

• 5 Août 2019

• #270

fradeco a dit:

@Plumy, bonjour,

Pour moi il faut élargir le bâtiment, pour que la sablière soit portée par les ''murs'' porteurs.
Depuis le début je n'arrivais pas à correspondre avec les côtes. J'ai donc arrêté car je ne comprenais pas.
Je suis comptent de constater que je n'étais pas à côté de mes pompes. Désolé !

Cliquez pour agrandir...

Oui c'est effectivement ça. Et même sur la version en bloc j'avais fait l'erreur.

Ici la dalle est faite donc si j'élargis de l'épaisseur des briques mes briques vont se trouver dans le vide. La meilleur solution pour moi du coup c'est de mettre une plus grosse sablière. Plus ou moins la même sections que les pannes. Et ça du coup ça resoud le problème, je peux venir faire reposer les chevrons dessus.

Mis à part le fait que ca va impliquer un surcout presque inutile si j'avais bien fait ça depuis le début, tu valides l'idée ?



fradeco

• 5 Août 2019

• #271

Je valides pour autant que les murs portent la toiture !
Perso je chercherais une idée avec un entrait de toiture qui pose sur les murs et qui reprend les sablières. C'est sur cette base que j'étais parti au départ, mais qui ne correspondait pas aux dim.



Plumy

• 5 Août 2019

• #272

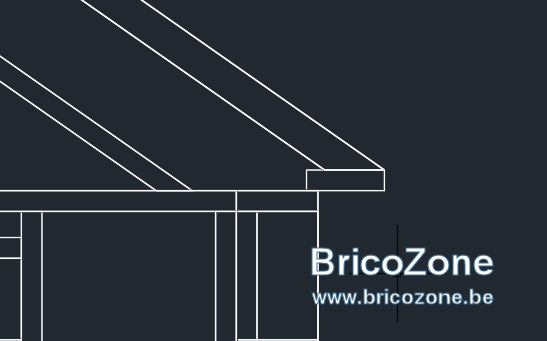

Dans le dernier schéma, la sablière en bleu repose sur le caisson de façade.

Ici les dimensions exactes de la structure sont de 6,25m x 2,75m



Plumy

• 5 Août 2019

• #273

Une épaisseur de chape de 38mm ça tient la route ou c'est pas assez ? En sachant que je vais avoir des cables et conduits à passer dedans (sinon je fais passer dans le mur mais ça me semble plus simple en chape).



fradeco

• 5 Août 2019

• #274

Une chape avec passage de câbles et autres, il faut au moins 70 mm. Ou 35 mm min. sur les tuyaux les plus haut.



Plumy

• 6 Août 2019

• #275

Okay ! Merci pour l'info Je note

Je commence à recevoir des devis.

J'ai une variante en SLS C24 pour l'ossature (mais en 38 x 140) le problème c'ets qu'il n'y a pas de longueur supérieur à 6m et j'ai besoin de 6m30 par endroits. Du coup j'ai un mix avec du douglas ou sapin rouge du nord 38x150

C’est quoi l'avantage du SLS par rapport au reste ? Le fait qu'il soit séché et donc qu'il ne vrille pas ?



fradeco

• 6 Août 2019

• #276

SLS plus facile à travailler, 4 faces rabotées, dimensions sections constantes, pièces bien droites.



Plumy

• 6 Août 2019

• #277

Okay. C'est dommage de ne pas avoir les bonnes longueurs en plus de 6m, mais au pire je pourrais commander tout en 38x140 et les plus grosses pièces (2 lisses basses, 2 lisses hautes) en 38x150. J'ai juste peur que le cm de différence me gêne au moment de l'assemblage des caissons. Mais au pire je suppose que je peux m'épargner en resciant uniquement à l'endroit où les caissons se touchent. Pas grave si j'ai 1cm de plus ailleurs.

Le cm de différence entre les deux sections vient du rabotage je suppose ?



fradeco

• 6 Août 2019

• #278

Je pense aussi que le cm de plus ne doit pas être gênant. Il faut simplement choisir le côté vers lequel le cm supplémentaire sera poser et d'adapter par exemple les contre latte de fixation du pare vapeur en conséquence. Je crois avoir lu qu'il devrait avoir de l'isolation dans les murs, voir également avec la ventilation haute et basse.



Plumy

• 6 Août 2019

• #279

Yes, je mettrai des rouleaux de 140mm. En gros il y aurait les lisses basses de la façade avant et arrière ainsi que le bas et le haut du caisson de l'arrière qui seraient en 150.

Je ne sais pas si c'est comme ça qu'il faut faire, mais je comptais avoir une lisse basse fixée a la dalle et sur laquelle je viens fixer le madrier qui fait le bas mes caissons.



Plumy

• 6 Août 2019

• #280

En me documentant je me rends compte que je n'ai pas dessiné de lisse d'assemblage. C'est grave docteur ?

J'ai prévu d'assembler dans les coins avec une poutre parallèle afin de pouvoir visser les caissons ensemble, ca ne suffit pas ?
