Sections de bois pour pergola

Dans le forum Toiture, Charpente - par Kilouti le 5 Juillet 2010

  1. Antho03150

    Antho03150 44 ans, France

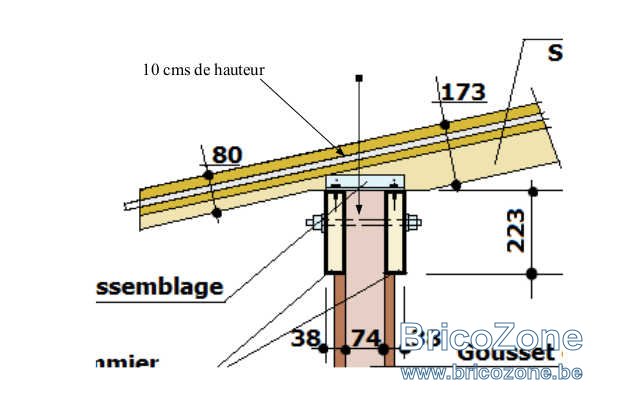

    Merci Fradeco mais je parle bien des 10 cms de hauteur qui resteront après coupe au dessus du sommier comme sur la photo ci-dessous...J'ai peur de fragiliser les travers de 63/175 de 450 cms de longueur: 10 cms.jpg

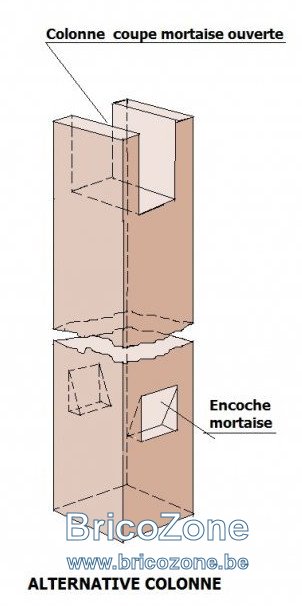

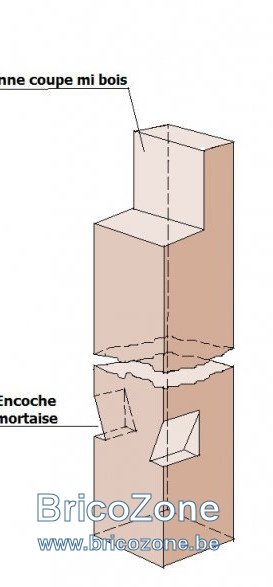

    De même, vous m'avez conseiller en post 34 de mettre deux madriers de 38*175 en guise de sommier. J'hésite pour une question d'esthétisme avec les deux autres possibilités d'assemblage du sommier comme sur photos ci-dessous. Selon vous, quelle est la meilleur et surtout quelle section dois-je prendre pour un seul madrier en guise de sommier dans ces deux cas:



    Merci par avance

    Antho03150 , 27 Mars 2018
    #81
  2. fradeco

    fradeco 74 ans, Flandre

    Il n'y aurait encore que 60 mm d'épaisseur qu'il n'y aurait pas de problème.
    50 cm de porte à faux c'est des pinuts.

    Perso j'ai pas d'avis question sommier. Je sais que pour un apprenti bricoleur le double sommier est plus facile à mettre en oeuvre question des contreventement. Ceci étant un sommier massif demande plus de travail question assemblage. Il y a sur ce forum plusieurs exemples/

    fradeco , 27 Mars 2018
    #82
  3. Antho03150

    Antho03150 44 ans, France

    Ok. je suis actuellement dans le chiffrage de la visserie mais je ne sais pas trop quelle taille de vis prendre alors merci de me conseiller sur quelle vis prendre pour fixer les traverses sur le sommier (et combien par traverse)
    De même comment fixer le chainage et avec quelle vis ???

    Merci

    Antho03150 , 31 Mars 2018
    #83
  4. stef2202

    stef2202 46 ans, France

    Bonjour à tous, et bonjour à Fradeco qui m'a fournis un nombre d'indications ultra précieuses tout au long du fil de discussion !

    Je souhaite faire une pergola bois adossée
    4m50 x 4m50
    Non recouverte :
    j'ai pensé à ceci, est ce bon d'après vous Fradeco ?

    • Pour les poteaux : Des 150 x 150 mm (peut être que 120x120 suffirait ?) : 2 suffisent ou 3 sont nécessaires ?
    • Pour la poutre sommier qui relie les poteaux : 63x175 mm ou 50 x150 mm ?
    • Pour la muralière fixée tous les 50 cm : Une section de 65 x 145 mm .puis je envisager de la fixer autrement que chimiquement ?
    • J'envisage comme antho de fixer les solives sur la muralière grâce à des sabots galvanisés (bonne idée ou pas du tout ?)
    • Pour les solives, de 4.50m : Une section de 38 x 145 mm espacées de 50 cm
    Est ce utile d'utiliser des vis charpente anti-fendage ?

    merci beaucoup d'avance pour vos réponses

    stef2202 , 3 Avril 2018
    #84
  5. Antho03150

    Antho03150 44 ans, France

    Quelqu'un peut il me dire si je peux utiliser des goujons d'ancrage 10x176 tous les 50 cms pour fixer ma muralière sur mon mur. En effet, je vais percer dans dernière agglo de la maison, celui où est le chainage donc dans du dur....Je compte percer muraliere puis mur avec mêche de 10 et fixer le tout (je ferais un trou à la mêche plate dans la muralière de façon à noyer l'écrou dans le bois et je compte laisser 4 centimètres de serrage sur ma muralière qui en fait 6 d'épais)
    Merci

    Antho03150 , 9 Avril 2018
    #85
  6. Antho03150

    Antho03150 44 ans, France

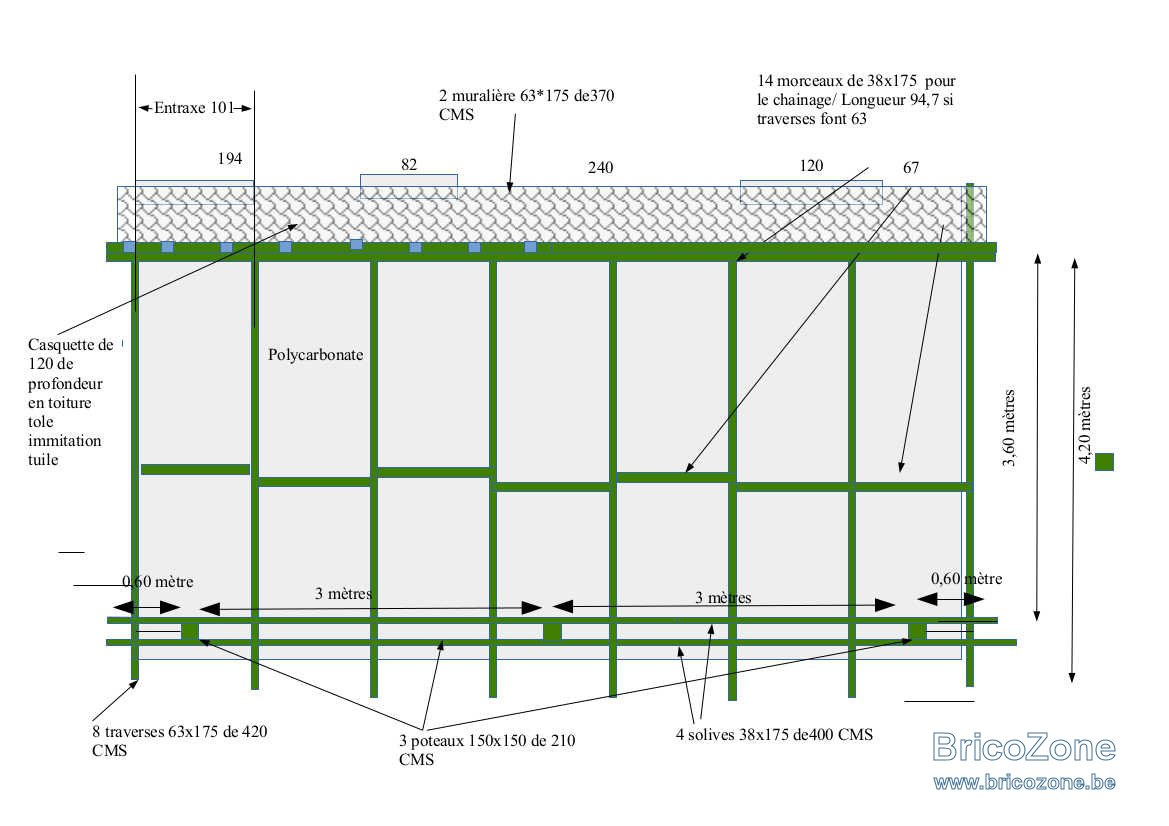

    Je sais que je peux paraitre lourd mais je fais appel au bon sens et à la connaissance de Fradeco. En effet, je suis sur le plan de commander le bois. Voici mon projet final: Pergola 700*420 (distance entre mur et poteaux 360). Pour m'adapter au soleil chez moi, je vais mettre en place une sorte de casquette en tole immitation tuile sur OSB22 à partir du mur et sur 120 cms de profondeur. Je prolongerai ensuite avec polycarbonate. Je me pose la question de savoir si je peux passer à 3 pouteaux et non 4. Je vous joins mon plan final. Merci pergola (8).jpg

    Antho03150 , 10 Avril 2018
    #86
  7. fradeco

    fradeco 74 ans, Flandre

    Bonjour

    Voici pour info, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5.

    TOIT PLAT POUR PERGOLA

    SOLIVES

    Sur la base d'une charge de 92 kg/m² uniformément répartie comme suit :

    Charges permanentes :
    Panneaux polycarbonate ép. 22 mm = 3 kg/m²
    Poids propre solives résineux = 6 kg/m²
    Poids propre entretoises ép. = 3 kg/m²

    Charges occasionnelles temporaires :
    Neige, vent ou 1 homme + matériel = 80 kg/m²

    Dans cette hypothèse :
    Pour une classe de service 2.
    Une portée de 3.60 m
    Il faudrait mettre en œuvre des solives de bois massif résineux du type SRN ou similaire, de classe C 24.
    D'une section de 65 x 173 mm
    Espacées de 100 cm d'axe en axe.

    SOMMIER

    Sur la base d'une charge de 102 kg/m² uniformément répartie comme suit :

    Charges permanentes :
    Panneaux polycarbonate ép. 22 mm = 3 kg/m²
    Poids propre solives résineux = 6 kg/m²
    Poids propre entretoises = 3 kg/m²
    Poids propres sommier = 9 kg/m²

    Charges occasionnelles temporaires :
    Neige, vent ou 1 homme + matériel = 80 kg/m²

    Dans cette hypothèse :
    Pour une classe de service 2.
    Une portée de 2 x 3.60 m
    Il faudrait mettre en œuvre des solives de bois massif résineux du type SRN ou similaire, de classe C 24.
    D'une section de 38 x 225 mm

    fradeco , 10 Avril 2018
    #87
  8. Antho03150

    Antho03150 44 ans, France

    Merci mais pensez vous que je puisse ne mettre que 3 poteaux en conservant en guise de sommier 2 fois 38/173 ou dois-passer en 38*225... POur info ma pente sera de 10%

    Antho03150 , 10 Avril 2018
    #88
  9. fradeco

    fradeco 74 ans, Flandre

    Désolé, mais il faut passer à 2x 38 x 225 mm.
    Pour info, l' ELS est basé dans ce cas sur une flèche maximum admise de 3.600 /300 = 12 mm ce qui est acceptable pour un auvent, car ici on est plus avec une pergola.

    fradeco , 10 Avril 2018
    #89
  10. Antho03150

    Antho03150 44 ans, France

    Merci beaucoup Fradeco..... Finalement, j'ai commandé le bois et je suis parti sur 4 poteaux avec sommier 2 fois 40X180 (taille scierie). Mes solives feront 60x180 (taille scierie)

    Antho03150 , 10 Avril 2018
    #90
  11. Antho03150

    Antho03150 44 ans, France

    Antho03150 , 10 Avril 2018
    #91
  12. mimo53

    mimo53 40 ans, France

    Bonjour à tous,
    avec tous vos commentaires et les excellents conseils de FRADECO, je me lance dans la fabrication de ma pergola : 4m x 4,50m.
    je pense avoir tous les renseignements nécessaires sauf DEUX :

    - j'opte pour des chevrons en 45x145 que je ne souhaite pas recouvrir (l'avenir me donnera peut-être tort, on verra), quel serait d'après toi FRABECO l'espacement idéal pour avoir un ombrage idéal sachant que le soleil est à son zénith sur le côté de la pergola (exposition plein ouest)

    - des contreventements de 56 cm, est-ce utile ? ou autant ne rien mettre ?

    Dernière édition: 10 Mai 2018
    mimo53 , 10 Mai 2018
    #92
  13. Antho03150

    Antho03150 44 ans, France

    Me revoila.....je remercie très sincèrement Fradeco pour ses conseils éclairés. Sans lui, mon projet pergola n'aurait pas vu le jour ou m'aurait couté les yeux de la tête si j'avais voulu acheté une toute faite....POur info, j'ai eu des devis à 3000 euros hors pose pour ma pergola de 7000x4000 avec les sections de bois DOUGLAS conseillées par Fradeco. Actuellement, je suis a 346 euros de bois et 150 euros de quincaillerie inox sauf les sabots et pieds de poteaux qui sont galvanisés.

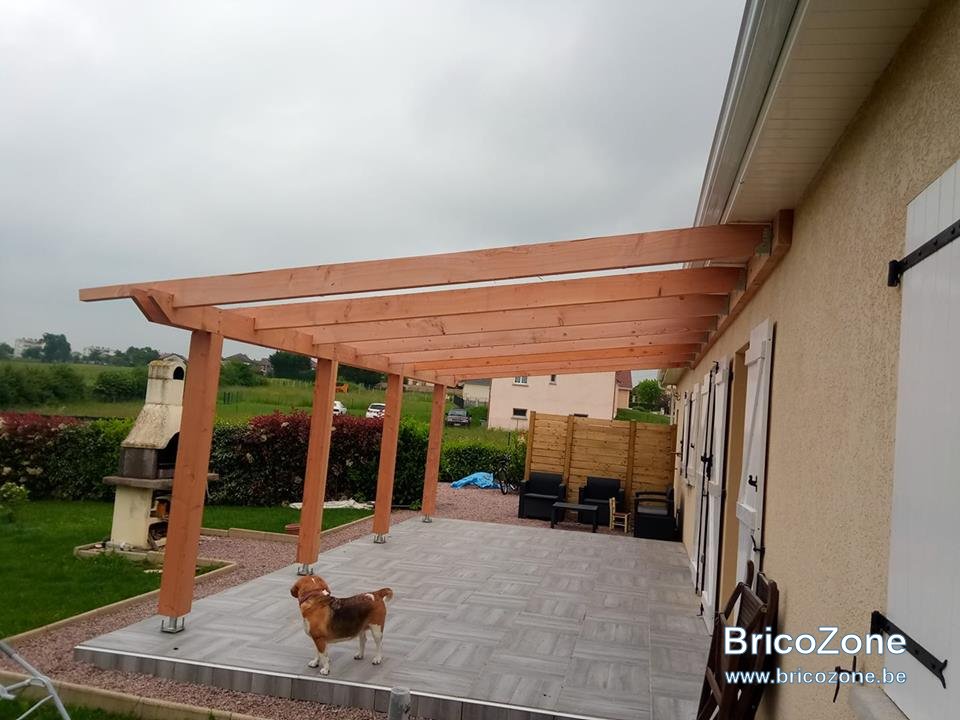

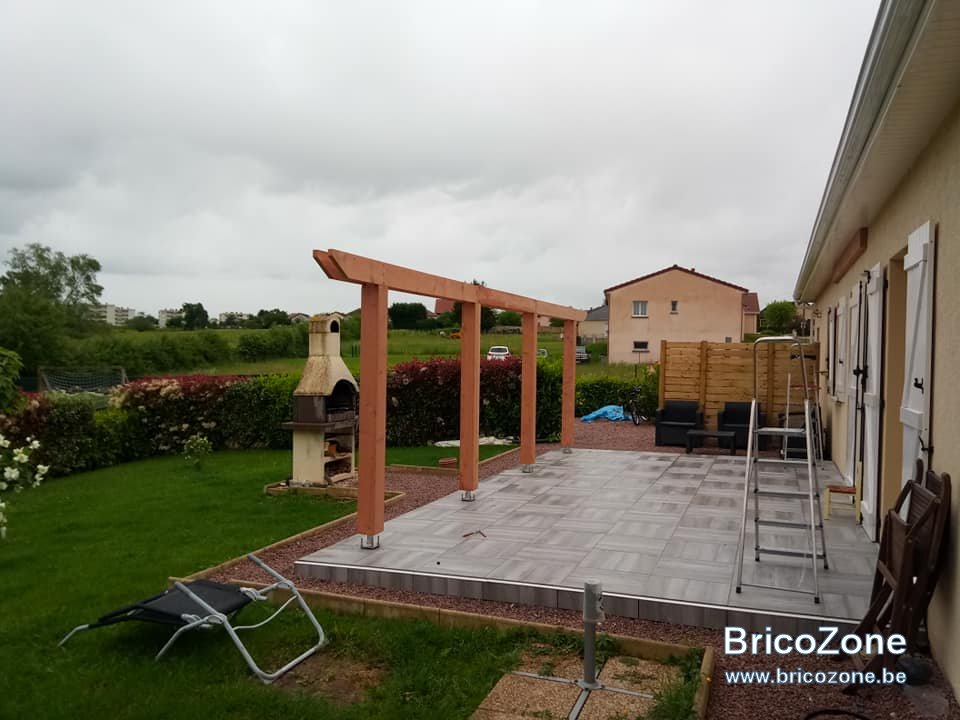

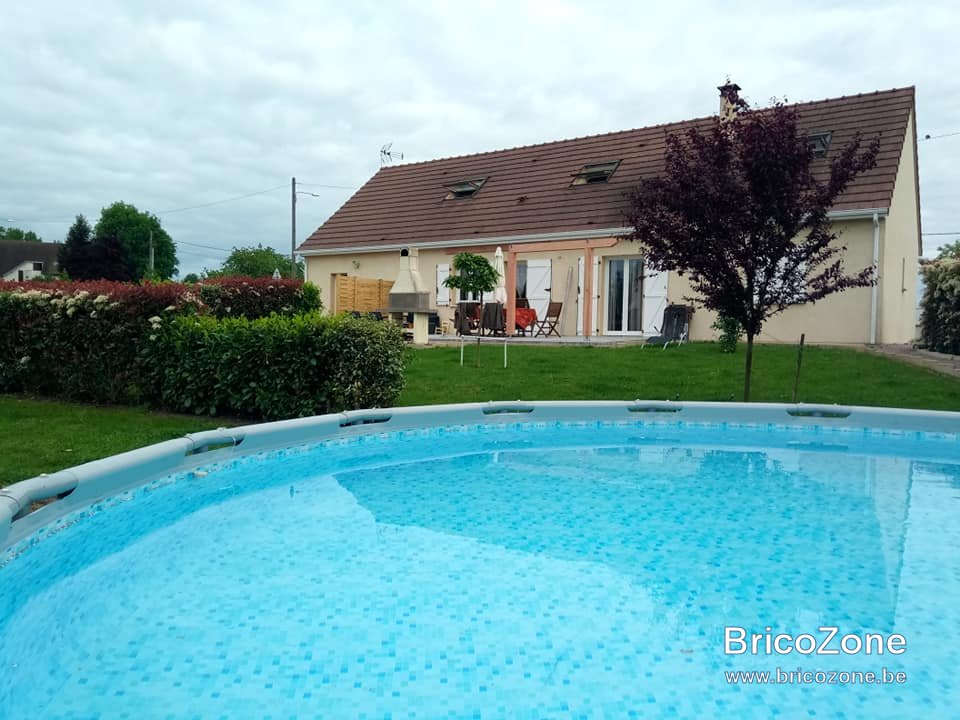

    Je vous joint les photos de mon chantier pas à pas 32247274_2146281358720707_4767638381184155648_n.jpg 32509980_2149712658377577_2949105814528327680_n.jpg 32662656_2152044334811076_8542920995214721024_n.jpg .......La pergola n'est pas terminée car il faut que j'aboute les débords sur le devant et que je commande mon bois pour les jambes de force......

    D'ailleurs je sollicite Fradeco car je souhaite mettre des poteau DOUGLAS 8X8 pour les bras de contreventement . En effet; j'ai un espace de 7,8 cms entre mes deux bastaing du sommier et celà me permettrait de les fixer en travsersant/

    Antho03150 , 16 Mai 2018
    #93
  14. fradeco

    fradeco 74 ans, Flandre

    Beau travail et beau coup d'oeuil sur la pergola. Félicitations.

    Oui oui, pour les contreventements des 8 x 8 cm c'est bon. :p

    fradeco , 16 Mai 2018
    #94
    Antho03150 aime ça.
  15. Antho03150

    Antho03150 44 ans, France

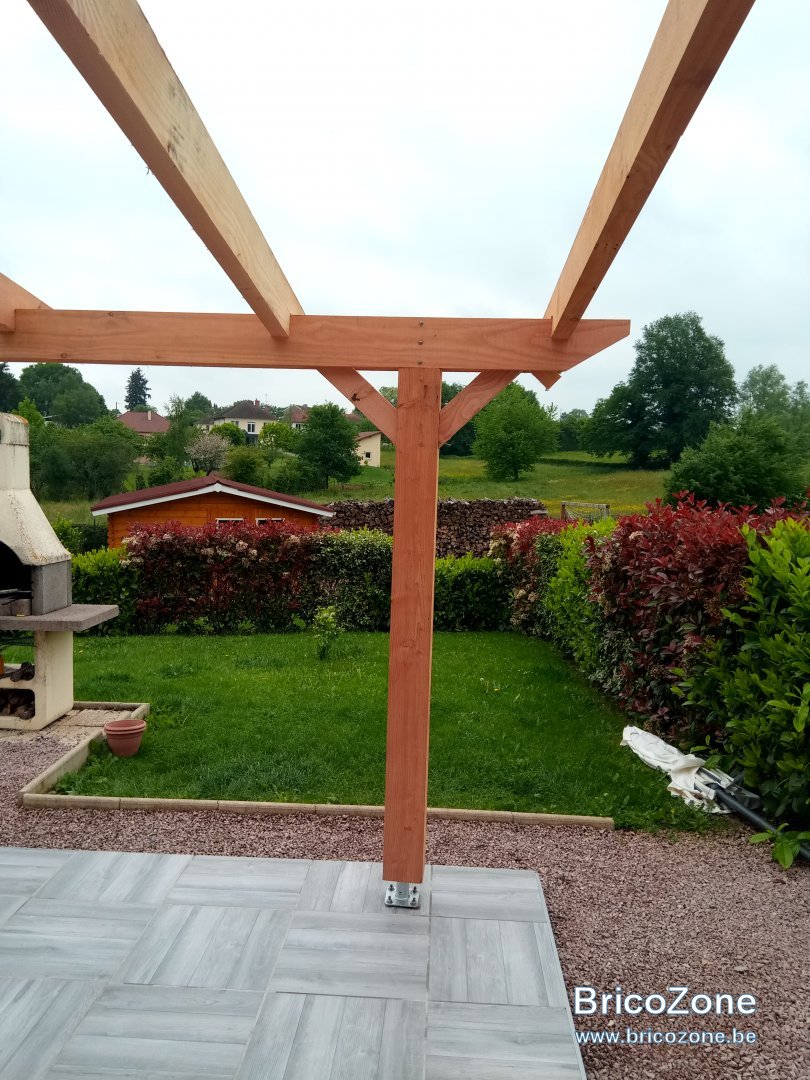

    Je te sollicite à nouveau Fradeco... J ai fais des gabarits avec des chuttes....penses tu que le contreventement est bon....chaque bras de contreventement ira se loger sous les traverses pour également jouer un rôle de répartition des charges


    Antho03150 , 17 Mai 2018
    #95
  16. vdeg

    vdeg 49 ans, Hainaut

    Bonsoir Fradeco,

    J’ai l’intention de construire un auvent de terrasse cet été...
    Les dimensions seraient 12m*3,5m avec une couverture en polycarbonate de 16mm.
    J’aurais besoin de vos conseils pour les différentes sections du bois...
    Quelle essence? Chêne, mélèze, douglas autoclavé?
    D'avance merci

    Dernière édition: 20 Mai 2018
    vdeg , 20 Mai 2018
    #96
  17. fradeco

    fradeco 74 ans, Flandre

    @Antho03150. C'est excellent. D'une pierre deux coups :p

    @vdeg. Bonjour. Je pense que votre sujet devrait faire l'objet d'un nouveau poste, pour ne pas surcharger le poste d'Antho03150.

    fradeco , 20 Mai 2018
    #97
  18. vdeg

    vdeg 49 ans, Hainaut

    :grinning::grinning:
    Fait... :grinning:

    vdeg , 20 Mai 2018
    #98
  19. antiol

    antiol 47 ans, France

    Bonjour à tous
    je suis sur le point de faire une pergola couverte en plaque de Polycarbonate massif ep6mm (2050x1525mm)
    (plus esthétique que l’alvéolaire), elle sera adossée a un mur, donc une pente, dimension 12m x 4m .
    j'aimerais votre avis sur ce projet et si la structure bois est correcte.
    voici quelques photos du projet, merci par avance pour vos avis et critiques avertis.

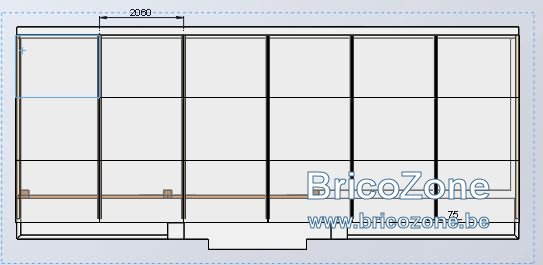

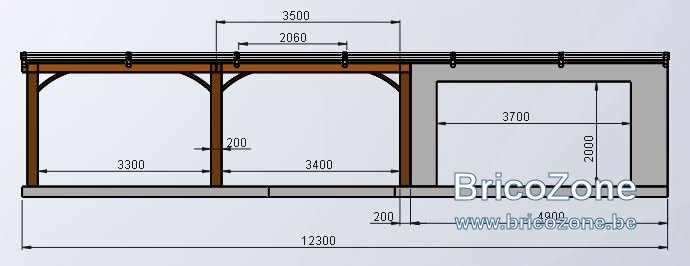

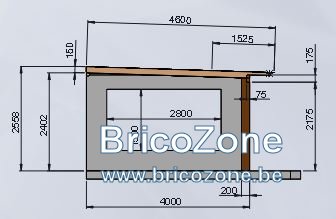

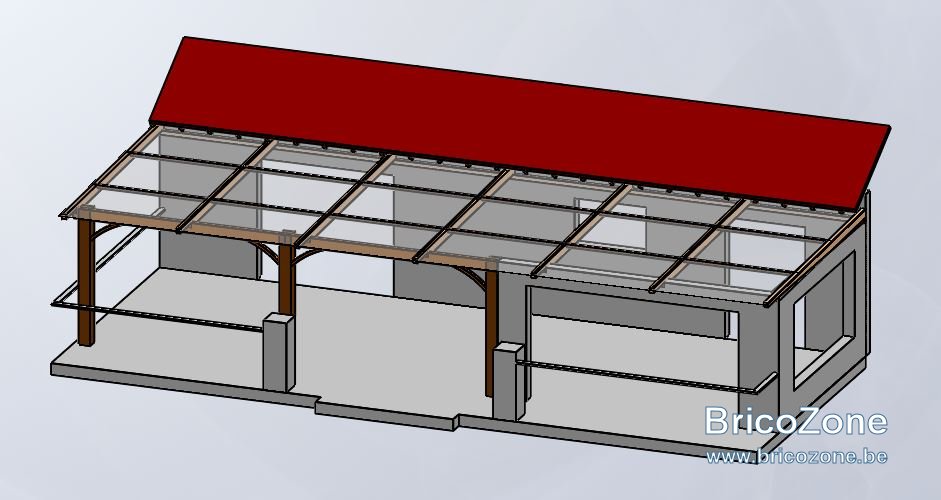

    Laurent pergola 3D.JPG pergola face.JPG pergola coté.JPG pergola dessus.JPG

    antiol , 31 Mai 2018
    #99
  20. antiol

    antiol 47 ans, France

    désolé je déplace le sujet précédent dans un nouveau post

    antiol , 31 Mai 2018
