Thermostat nest/tado° + Bulex / Saunier Duval + OpenTherm

Dans le forum Chauffage - par flux_capacitor le 16 Septembre 2017

  1. flux_capacitor

    flux_capacitor 40 ans, France

    La chaudière fonctionnera (si elle est bien compatible) avec la carte OT une fois celle-ci installée, mais elle attendra forcément des commandes OpenTherm qui n'arriveront pas… cela dit les contrôles manuels seront toujours fonctionnels, en principe. Et s'il y avait le moindre souci dans l'interaction entre les deux, il suffira de débrancher temporairement la carte, non ? Il n'y a qu'un câble à deux fils.

    flux_capacitor , 26 Septembre 2018
    #41
  2. flux_capacitor

    flux_capacitor 40 ans, France

    Je ne connais pas votre chaudière mais oui, normalement un carte OpenTherm doit rendre une chaudière modulante (toujours allumée mais combustion variable) et non On/Off.

    flux_capacitor , 26 Septembre 2018
    #42
  3. tmb

    tmb 29 ans, France

    Dans le doute, je vais tout brancher d'un coup, je compte m'y atteler ce soir.

    Donc dans l'ordre :
    1. coupure du courant
    2. installation de la carte
    3. débranchage de l'ancien thermostat de la carte mère
    4. branchement du kit d'extension Tado sur la carte opentherm
    Rien d'autre à faire ? Pour retirer l'ancien thermostat, je n'ai qu'à retirer ses branchements ? Pas de configuration à faire sur la chaudière ?

    tmb , 26 Septembre 2018
    #43
  4. David001

    David001 27 ans, Hainaut

    C'est une thermomaster 25/30 À
    Elle arrive à 52 degré puis ce coupe jusqu'à 37 puis ce rallume
    Elle reste longtemps à 52 avant de ce couper

    David001 , 26 Septembre 2018
    #44
  5. LoneWulf

    LoneWulf 34 ans, France

    Petite question, as-tu un réel intérêt à avoir le kit d'extension ?

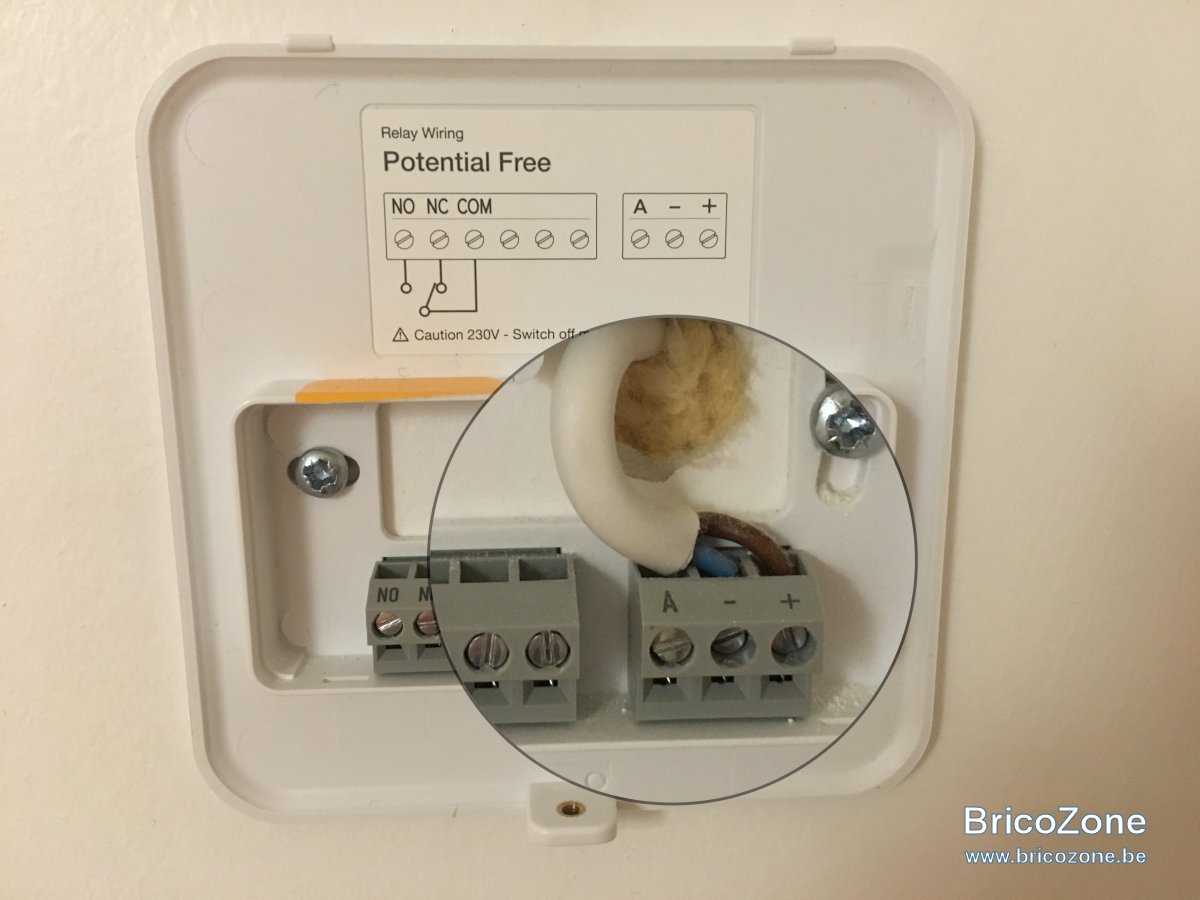

    Si tu avais un thermostat filaire, le plus simple aurait été de réutiliser 2 des fils de celui-ci pour connecter le tado aux bornes OpenTherm de la carte. (Sauf si bien sur tu veux te passer des fils dans ta nouvelle configuration). Ça permet d'économiser le prix du kit d'extension qui n'est pas donné...

    LoneWulf , 26 Septembre 2018
    #45
  6. tmb

    tmb 29 ans, France

    Oui j'en ai besoin, la chaudière est dans un cellier, et il faut passer par le garage pour y accéder, donc pas pratique...J'ai trouvé le kit d'extension un peu moins cher chez Leroy Merlin. Niveau branchement, normalement cela ne complique rien ? Il se branche à la carte tout comme le thermostat l'aurait fait ?

    tmb , 26 Septembre 2018
    #46
  7. LoneWulf

    LoneWulf 34 ans, France

    Effectivement si tu n'as pas déjà des fils de tirés c'est effectivement plus simple.

    Et oui, c'est tout à fait ça, le kit d'extension se relie tout comme tu le ferais en direct avec le thermostat, sur les bornes OpenTherm de la chaudière (pas de polarité à respecter).

    LoneWulf , 26 Septembre 2018
    #47
  8. tmb

    tmb 29 ans, France

    Merci pour la réponse. La seule inquiétude qui persiste pour moi est la déconnexion de l'ancien thermostat. Je me contente de le débrancher de la chaudière et de brancher le nouveau ? Rien à faire au niveau des paramètres de la chaudière ?

    tmb , 26 Septembre 2018
    #48
  9. LoneWulf

    LoneWulf 34 ans, France

    Je ne connais pas ce modèle de chaudière en particulier, mais je suppose que oui, ça devrait le faire, sinon il faut demander à l'auteur du sujet comment il a procédé

    LoneWulf , 26 Septembre 2018
    #49
  10. tmb

    tmb 29 ans, France

    Après plusieurs aller-retours avec le support, j'ai enfin pu installer le thermostat, avec le kit d'extension.

    Il reste un hic, il n'a pas l'air de lancer le chauffage, c'est assez dérangeant...

    Pour monter la température de l'eau sanitaire, pas de problème, j'entends la chaudière se lancer et je vois bien la température voulu s'afficher sur le cadran de la chaudière.

    Pour le chauffage, j'ai beau forcer un 25° (alors que le thermostat affiche une température ambiance à 21°), rien n'y fait. Le thermostat reçoit bien l'info, tout comme l'application mobile et l'application web, mais le chauffage ne se lance pas et je ne constate aucun changement au niveau de la chaudière.

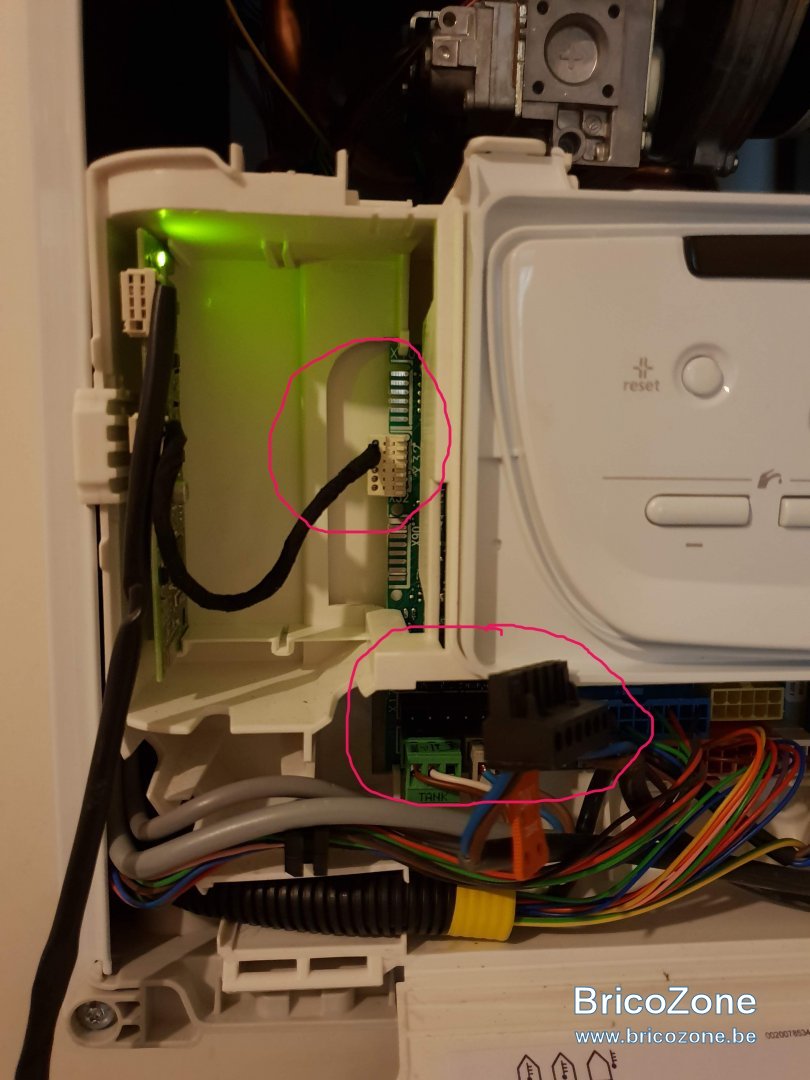

    En image, vous trouverez une photo de l'installation. On note, dans le premier rond rouge, la carte OpenTherm connectée au port X32 de la carte mère.

    Dans le second rond rouge, on voit ce que j'ai débranché : l'ancien thermostat et l'ancienne sonde exterieur.

    Avez-vous un avis ? Des remarques ? @flux_capacitor ?

    Merci !


    tmb , 8 Octobre 2018
    #50
  11. flux_capacitor

    flux_capacitor 40 ans, France

    On ne voit pas bien comment sont connecté les fils sur la carte OT, ça n'a pas l'air d'être au même endroit que sur la mienne. Quand au second cercle rouge : c'est quoi cette forêt de câbles ?!

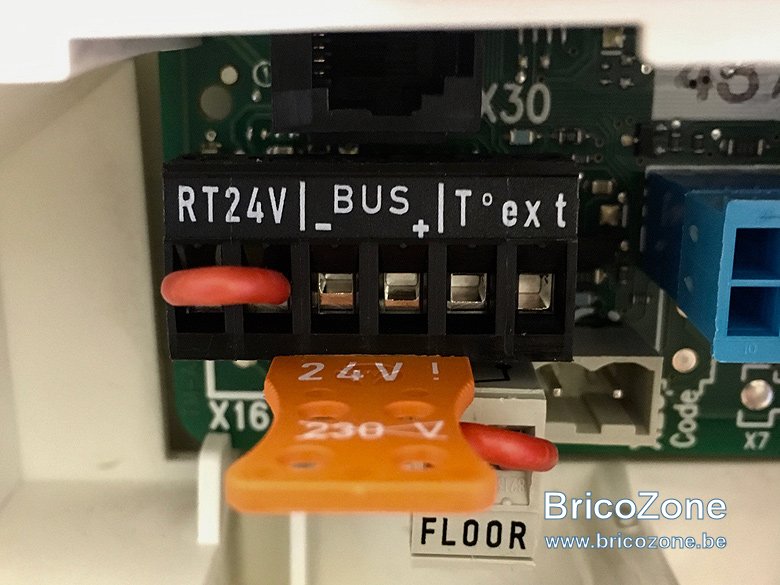

    pour rappel ma config :

    avec uniquement le connecteur RT24V shunté, les autres libres y compris l'EBUS :

    flux_capacitor , 8 Octobre 2018
    #51
  12. tmb

    tmb 29 ans, France

    @flux_capacitor Pour la forêt de cable je ne saurais pas t'en dire plus, c'est un chauffagiste qui a posé la chaudière !

    Ci-dessous 2 photos. Sur la première, on voit mieux ce que j'ai débranché (qui est la seule manip que j'ai faite sur l'existant) : le petit bloc noir (je sais pas comment ça s'appel) avec "RT24V, BUS, T°.

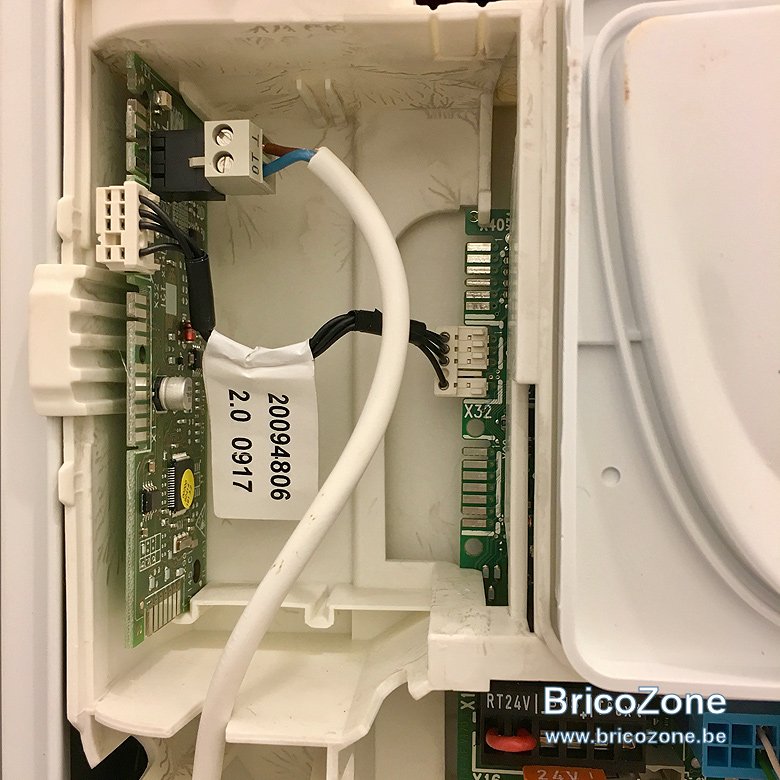

    Sur la seconde, on voit mieux la carte OT. Elle m'a été livré avec les branchements effectués comme cela. comme cela, j'ai juste eu à plugger un bout sur la carte mère de la chaudière (port X32), et le reste sur le kit d'extension. Pour rappel, l'eau chaude sanitaire est bien prise en compte par mon TADO...



    tmb , 8 Octobre 2018
    #52
  13. flux_capacitor

    flux_capacitor 40 ans, France

    Où vont les deux câbles à deux fils chacun qui partent de la pièce noire respectivement depuis RT24V et T° ext ? ils sont raccordés sur quoi ?

    flux_capacitor , 8 Octobre 2018
    #53
  14. tmb

    tmb 29 ans, France

    @flux_capacitor Ils sont raccordés sur :
    • le récepteur de l'ancien thermostat
    • la sonde exterieur (posée par le plombier) qui n'est plus utilisée

    tmb , 8 Octobre 2018
    #54
  15. flux_capacitor

    flux_capacitor 40 ans, France

    Dévisse-les et shunte le RT24V avec un fil électrique comme sur ma photo. Procède chaudière éteinte (pas l'ECS, je veux dire : en appuyant sur le bouton power, sans plus aucun courant, écran LCD complètement éteint)

    flux_capacitor , 8 Octobre 2018
    #55
  16. tmb

    tmb 29 ans, France

    @flux_capacitor Super, ça fonctionne ! Merci beaucoup :)

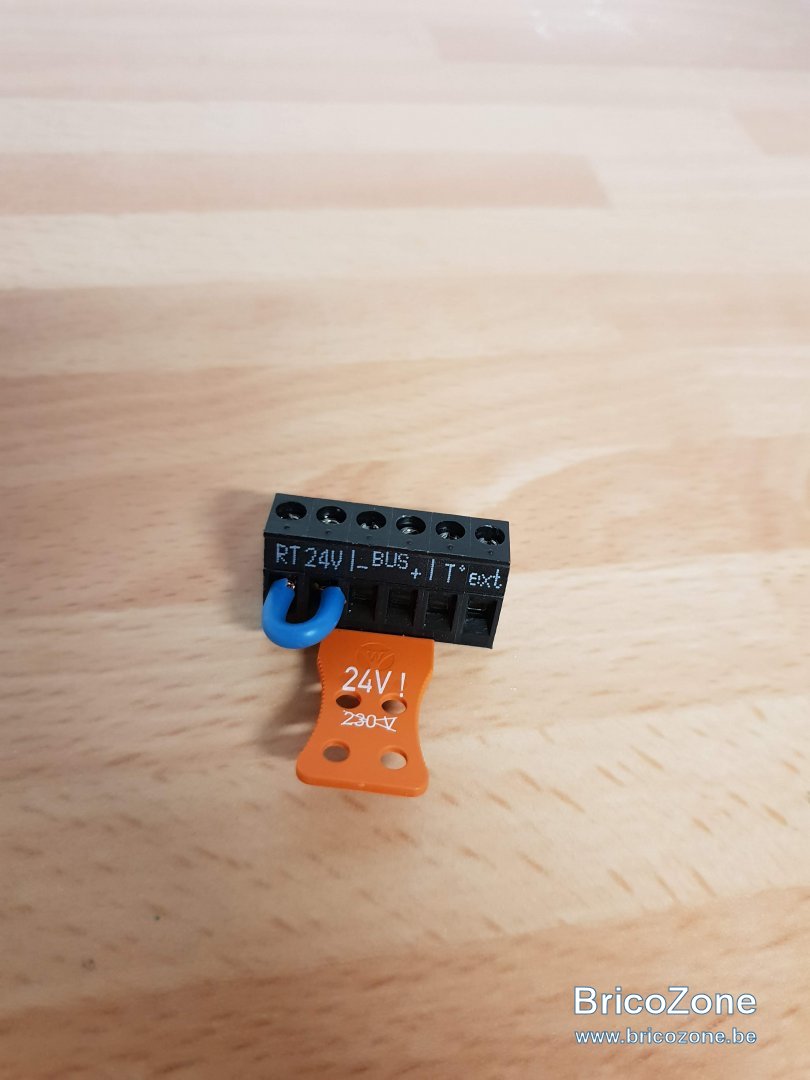

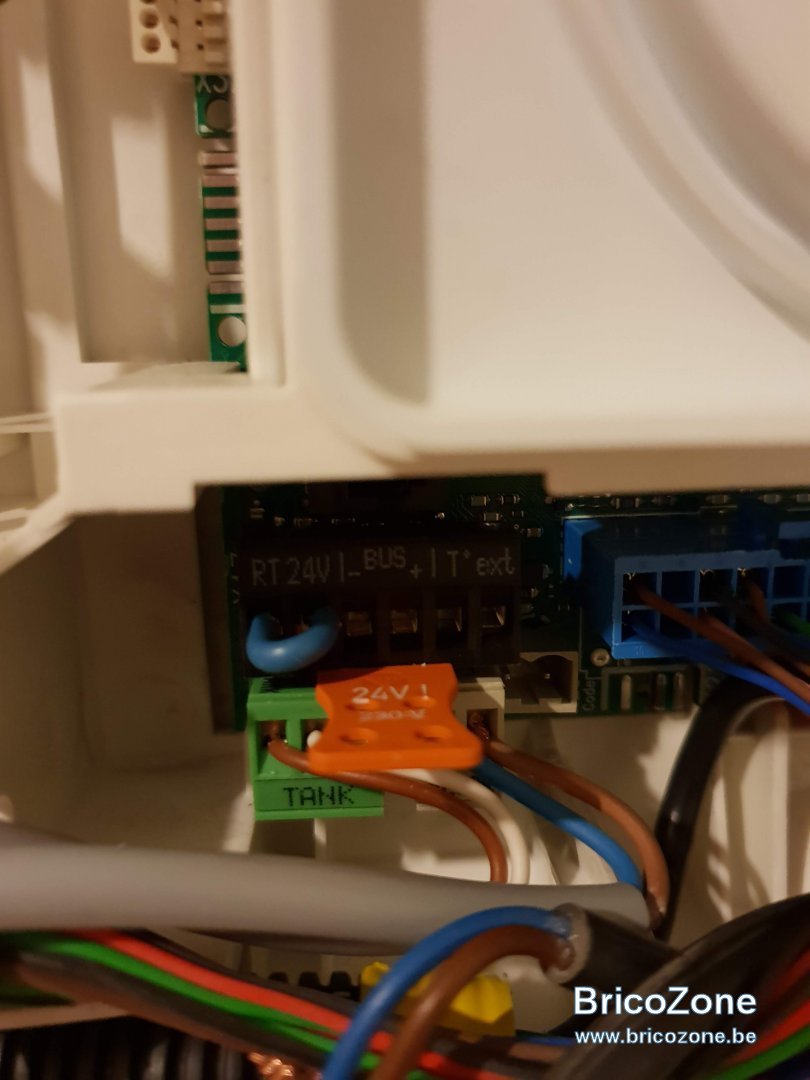

    Pour ceux que ça peut aider, ci-dessous deux images : le shunt avant et après la pose. Je confirme que sans ça, le chauffage ne fonctionne pas.

    Mon thermostat est donc finalement bien installé, et par mes soins qui + est alors que je ne suis pas du tout bricoleur ! Merci @flux_capacitor pour ce sujet bien détaillé, il m'a beaucoup aidé.

    Prochain objectif, installer une tête thermostatique connecté, RDV dans quelques jours :p

    PS : le support tado est très réactif ! Quand j'ai branché mon installation pour la première fois j'ai très vite été bloqué dans les instructions, car ma chaudière et mon ancien thermostat n'étaient pas dans leur base. En 48H, ils m'ont rédigé un PDF d'installation personnalisé, et ont rajouté les instructions sur leur site. SAV au top !



    tmb , 8 Octobre 2018
    #56
  17. Torkal69

    Torkal69 36 ans, France

    Bonjour a tous,

    Je surveille cette discussion depuis bientôt 1 an, que j'ai trouvé très détaillée (merci a l'auteur !). J'ai attendu un peu mais j'ai voulu sauter le pas et modifier le protocole de ma chaudière pour avoir l'Opentherm.

    Je possède une chaudière Saunier Duval ThemaPlusCondens, je souhaitais lui installer le thermostat de chez Tado. J'ai donc investis dans la carte Ref 0020092426 puis je l'ai installé. Cependant, j'ai dû tout débranché car je rencontre un problème :

    - le chauffage se met bien en marche et s'éteins via le thermostat physique et aussi l'application, mais lorsqu'il se met en marche, la chaudière fait un drôle de bruit, comme si une ampoule éclatait.
    - lorsque je manipule le thermostat physique, je ne peux pas contrôler l'eau chaude sanitaire par exemple, il y a seulement 3 icônes disponibles (la maison, une main et une croix).
    - je ne peux pas éteindre le mode chauffage a distance (il faut que j'arrête directement sur la chaudière)
    - lorsque je demande plus de température, sur l'écran de la chaudière, la température de l'eau chaude chauffage ne bouge pas

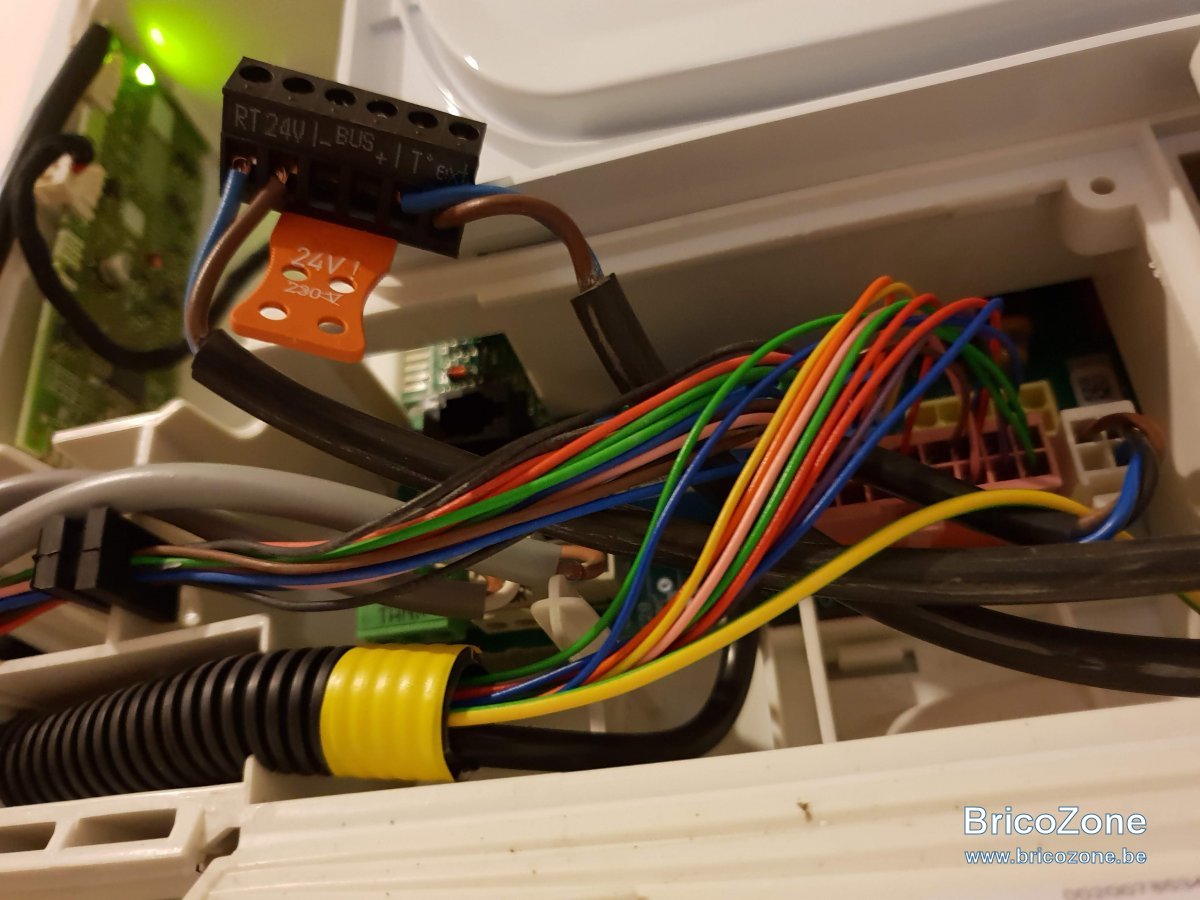

    il me semble avoir tout bien installé :
    - sur la carte, les fils sortant de la chaudière sont branchés correctement (le marron sur la borne T et le bleu sur la borne To)
    - J'ai bien laissé les 2 schintes du 24 volts

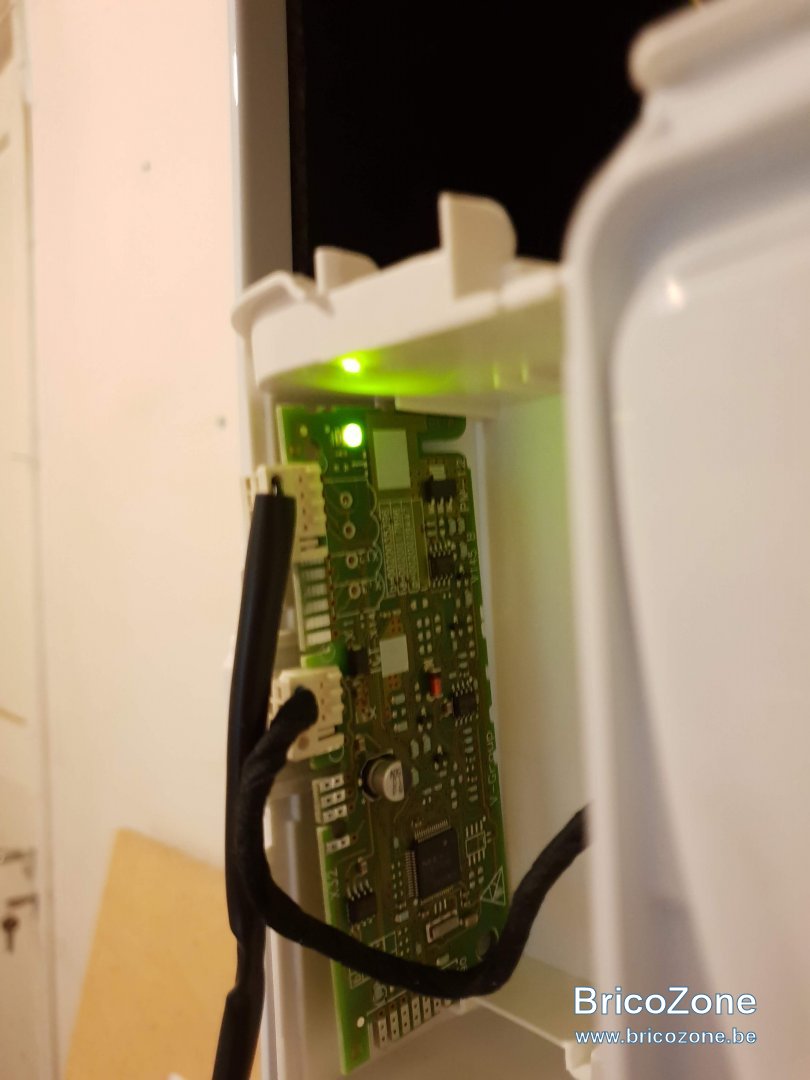

    J'ai aussi remarqué que la diode vert sur la carte ne clignotait jamais, elle reste constamment allumé en verte...

    J'imagine que ce n'est pas très évident, mais si quelqu'un aurait une idée pour m'aider a branché cette carte, ce serait cool !

    Merci d'avance !

    Torkal69 , 4 Novembre 2018
    #57
  18. flux_capacitor

    flux_capacitor 40 ans, France

    Bonjour Torkal,
    Il y a effectivement un souci :( soit avec la carte OT, soit plus vraisemblablement de branchements.

    La LED de la carte doit clignoter doucement en vert, en permanence. Elle ne doit pas rester fixe. Il est en revanche normal une fois que cela fonctionne de ne pas pouvoir changer la température de l'eau à la chaudière puisque c'est le thermostat qui prend la main (on peut cependant éteindre le chauffage et/ou l'ECS directement à la chaudière).

    J'ai aussi un claquement dans ma chaudière lors du démarrage de la période de chauffe. Je ne pense pas que ça soit lié à l'OpenTherm mais plutôt à un clapet, ou à un corps de chauffe déformé suite à une légère surchauffe due à une fuite par le robinet de vidange mal fermé qui a laissé mon chauffage à 0,2 bar pendant 2 heures o_O ou encore un encrassement.

    Vérifie en premier lieu les connexions au thermostat tado°. Il importe peu que le fil marron soit sur le T et le bleu sur le To de la carte s'ils sont mal raccordés sur le thermostat. Il suffit juste que le branchement soit cohérent avec les raccords des deux côtés. Si ceux-ci sont inversés, ça ne peut pas fonctionner. Avec le marron sur le T et le bleu sur le To de la carte OT, ça doit être raccordé au tado° comme dans la photo ci-dessous.


    flux_capacitor , 4 Novembre 2018
    #58
    Torkal69 aime ça.
  19. moi238

    moi238 31 ans, France

    Bonjour,

    J'avais un peu le meme probleme....avez vous contacté TADO pour qu'il configure votre thermostat en opentherme?

    par defaut il m'ont dit qu'il était programmé en ON/OFF.

    moi238 , 5 Novembre 2018
    #59
    Torkal69 aime ça.
  20. tmb

    tmb 29 ans, France

    @Torkal69 Il ne faut pas hésiter à contacter le SAV Tado, ils sont vraiment réactifs. Je les ai appelé au début de mon installation, et j'ai toujours eu quelqu'un de compétent au téléphone (+33 1 76 77 39 96)

    tmb , 5 Novembre 2018
    #60
    Torkal69 aime ça.
