Thermostat nest/tado° + Bulex / Saunier Duval + OpenTherm

JLH78 · 12 Janvier 2019

Bonjour,
Je viens de lire ton post concernant ton installation de thermostat Tado sur une chaudière ThemaPlus condens F30.
Je voulais remplacer mon thermostat Exacontrol 7C branché par contacteur Ebus mais plutot que de faire des bétises, je voudrais savoir comment tu as branché le tien au niveau du thermostat TADO car il y a 3 bornes d'un coté et plusieurs de l'autre. J'ai pour ma part au niveau de l'ancien thermostat deux fils de brancher, les autres sont isolés.
Je te remercie de ta réponse.
Bon week-end.

RL60 · 12 Janvier 2019

Bonjour,

Voici mon retour pour le branchement en direct du Tado :
Installation très simple en lieu et place de mon Exacontrol 7C : j'ai vérifié les polarités sur la chaudière et donc branché comme suit :
Le + de la chaudière sur le + du bornier tado
Le - de la chaudière sur le - du bornier tado.
Et je crois avoir lu que la polarité pour ce branchement n'a pas d'importance : signal numérique.
=> En tout cas chez moi ça fonctionne en ebus donc je confirme plus besoin de la carte supplémentaire (Et heureusement car sur mon modèle les connectiques de raccordement ne sont mêmes pas câblés sur la carte mère !

J'ai aussi installé 1 tête thermostatique (5 en attentes : 63€ chez LeroyMerlin mais délais un peu long)
A savoir qu'il faut demander à Tado de configurer le mode de fonctionnement, on ne peut pas le paramétrer soit même : https://support.tado.com/hc/fr/articles/360015468651

Sinon niveau fonctionnement je suis plutôt satisfait :
- Paramétrage rapide dans l'appli
- La tête ne fait pas trop de bruit on ne l'entend pas la nuit.
- Le mode géolocalisation est a améliorer : en cas de problème il n'y a pas de bouton de de passage de cette fonction en off, il faut aller dans chaque programmation des appareils pour le désactiver, une maj corrigera cela plus tard.
- Et l'ajout d'un état de la chaudière et des vannes serait un vrai plus
- Enfin je l'ai associé à mon google home et c'est assez fun de commander le chauffage à fois même si c'est plus gadget.

Voila pour mon retour.
Rémy

DjipOner · 6 Avril 2019

Bonjour a tous !
J'ai viens d'installer un thermostat Tado + kit d'extension raccordé sur ma chaudière Saunier Duval themaplus condens via le protocole ebus. Le pilotage de la température de l'eau chaude fonctionne correctement en revanche le chauffage ne semble pas ce déclancher. Peu importe la consigne choisi la chaudière reste sur 10°. J'ai vérifier les branchements et réglages (thermostat sur d07) mais je ne trouve pas où j'ai fait une erreur.
Je me tourne donc vers vous afin de m'aider à solutionner le problème.

Merci beaucoup pour ce topic qui m'a aidé à me décider sur l'installation du tado

flux_capacitor · 6 Avril 2019

DjipOner a dit:
Bonjour a tous !
Le pilotage de la température de l'eau chaude fonctionne correctement en revanche le chauffage ne semble pas ce déclancher.

Si tu as une carte OpenTherm ça ne peut pas fonctionner tant que tado° n'aura pas activé la configuration à distance. Comme dit par Rémy dans le post précédent :

RL60 a dit:
Bonjour,
A savoir qu'il faut demander à Tado de configurer le mode de fonctionnement, on ne peut pas le paramétrer soit même : https://support.tado.com/hc/fr/articles/360015468651
Rémy

Même si Rémy semble être parvenu à tout connecter en EBUS et pas en OT, j'ai dû moi aussi demander à tado° d'activer à distance ma configuration pour ma carte OT.

DjipOner · 6 Avril 2019

Je suis raccordé en e-bus mais je vais contacter tado° dès lundi pour verifier la conf avec eux. Merci pour l'info en tout cas

PHILIPPE ERGAUD · 29 Avril 2019

Bonjour à tous ,
Merci pour ce post au combien utile!!
J'essaie d'apporter ma pierre à l'édifice..
Je confirme que le thermostat Tado est compatible ebus.
Il faut pour cela modifier et prendre en compte l'ebus par action sur le paramétrage avancé du thermostat qui n'est pas compliqué..
Le manuel pour installateur se trouve à l'adresse: https://www.tado.com/start/manuals/st/102075_E-ST01IB01-INSTALLER_MANUAL-TA-FR-03.pdf
Pour ceux qui ne sentent pas capables prendre contact avec Tado qui devrait faire la modification pour vous.

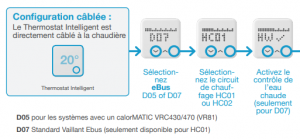

Pour ceux qui se sentent regarder page 37 pour faire reconnaitre le ebus modèle vaillant donc saunier duval ..

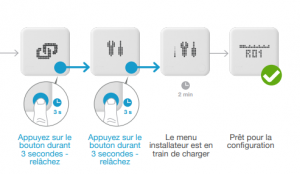

Cependant il y a une erreur il faut faire la manip des 3 secondes 3 fois la troisième lancant le menu sinon rien ne se passe.

Donc dans mon cas D07 puis HC01 et pas eau chaude donc x
Le thermostat coté chaudière étant raccordé sur ebus +- et coté thermostat sur + - en respectant le sens.

La même manipulation est à faire et décrite pour une carte Opentherm.en page 6.
Ceci étant je ne sais pas comment agit le régulateur ebus il joue bien sur ma température d'eau chaude mais je ne connais pas les paramètres du régulateur (P.I.D.)
Quand il est inactif la température de demande passe à 10° C sur la chaudière comme decrit plus haut.
Voila Merci encore

flux_capacitor · 29 Avril 2019

Génial, merci beaucoup Philippe ! Super contribution

Deux questions si tu sais y répondre (ou quelqu'un d'autre) :
- Le protocole eBUS est-il intermittent on/off ou modulant comme l'OpenTherm ? Il me semble qu'il est modulant, mais je voudrais avoir confirmation. Parce que si eBUS est modulant, comme il est intégré aux chaudières, il n'y a plus aucun intérêt à acheter une carte OT !
- Le thermostat Nest v3 est-il compatible eBUS ?

Enfin une troisième question, plutôt une confirmation de ton installation : tu laisses bien le shunt sur le RT24V en place, et tu connectes le fil du thermostat sur les – et + du BUS au centre ?

elyotherm · 30 Avril 2019

Bonjour,

flux_capacitor a dit:
- Le protocole eBUS est-il intermittent on/off ou modulant comme l'OpenTherm ?

Modulant

flux_capacitor a dit:
- Le thermostat Nest v3 est-il compatible eBUS ?

Non dans l'immédiat (peut-être un jour par une mise à jour ?)

flux_capacitor a dit:
tu laisses bien le shunt sur le RT24V en place, et tu connectes le fil du thermostat sur les – et + du BUS au centre ?

Oui

Bien cordialement,
Jean

Namax · 4 Mai 2019

Bonjour,

Je vais donner aussi ma contribution pour l'installation d'un Tado avec KIT extension sur une chaudière Isomax Condens F30B.

Pourquoi je parle de cette chaudière car celle-ci a une petite particularité par rapport aux autres de Saunier Duval.

Tado n’est pas compatible apparemment sur ce modèle pour cause :

Le récepteur de la télécommande et de la sonde de température n'est pas monté sur le Ebus mais via 4 fils sur le récepteur.

Le démontage du récepteur parait simple mais ne voulant pas prendre de risque je contacte Saunier Duval pour la pêche aux infos sur la désactivation de cette télécommande.

Leur réponse est oui, vous pouvez simplement déconnecter les fils à l’entrée du récepteur

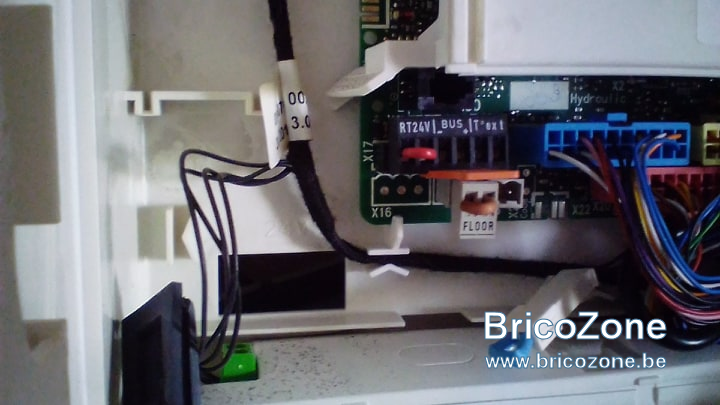

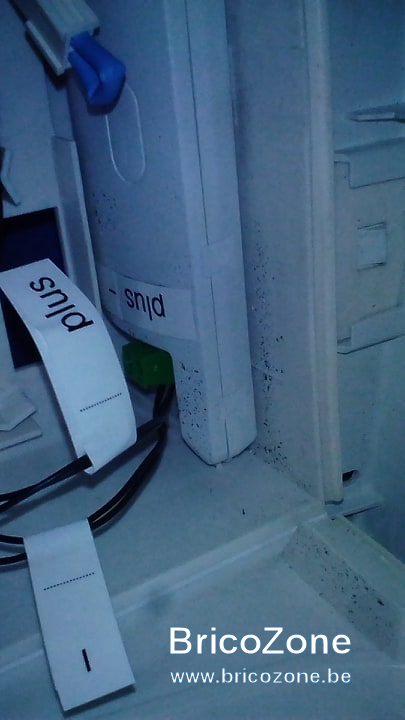

J’ai donc débranché les fils les 4 fils qui sont en fait regroupés et soudés aux embouts pour en former que deux à l’arrivé.

Je les ai isolés avec des wago pour éviter tout court-circuit.

Pour le moment branché en On/Off (RT 24V) car mon kit n’était pas à jour donc pas capable de communiquer avec le protocole Ebus Saunier Duval.

En On/Off en tout cas la chaudière avait l’air de parfaitement fonctionner

samoff · 18 Septembre 2019

Namax a dit:
Bonjour,

Je vais donner aussi ma contribution pour l'installation d'un Tado avec KIT extension sur une chaudière Isomax Condens F30B.

Pourquoi je parle de cette chaudière car celle-ci a une petite particularité par rapport aux autres de Saunier Duval.

Tado n’est pas compatible apparemment sur ce modèle pour cause :

Le récepteur de la télécommande et de la sonde de température n'est pas monté sur le Ebus mais via 4 fils sur le récepteur.

Le démontage du récepteur parait simple mais ne voulant pas prendre de risque je contacte Saunier Duval pour la pêche aux infos sur la désactivation de cette télécommande.

Leur réponse est oui, vous pouvez simplement déconnecter les fils à l’entrée du récepteur

J’ai donc débranché les fils les 4 fils qui sont en fait regroupés et soudés aux embouts pour en former que deux à l’arrivé.

Je les ai isolés avec des wago pour éviter tout court-circuit.

Pour le moment branché en On/Off (RT 24V) car mon kit n’était pas à jour donc pas capable de communiquer avec le protocole Ebus Saunier Duval.

En On/Off en tout cas la chaudière avait l’air de parfaitement fonctionner

Voir la pièce jointe 43172

Voir la pièce jointe 43173

Hello à tout les membres du Forum.

Je suis dans le même cas que toi, Isomax Condens.

Je n'ai pas bien saisi ce ue tu as fais exactement ni pourquoi tu dis que pour le moment tu n'es pas en modulant? As tu pu corriger?

J'aimerai mettre un Tado sur cette chaudière, mon chauffagiste me dit que ce n'est pas possible, seul le MIGO est compatible sauf que le Migo est visiblement très fermé...

Bref, si une ame charitable peut m'aiguiller...

Merci

Sam

Namax · 23 Octobre 2019

Salut Sam désolé de te répondre aussi tard

Je n'ai pas de retour de mon client depuis mais a mon départ cela fonctionnait très bien.
En sachant que le délai de déclenchement du bruleur est de 4 minutes chrono a chaque fermeture de relais.

Il est important d'avoir la dernière mise à jour du kit extension (même si thermostat à jour) car sinon impossible de parler en Ebus seul Tado peut te donner la version logiciel.
Bon à savoir : La mise à jour peut prendre 3 jours une fois connectée

La différence entre On / Off et en Ebus c'est qu'au lieu d'allumer une flamme plein pot ou éteindre (On/Off) celui si s'allume de manière progressive par rapport aux besoins de la chaudière (Ebus).

''seul le MIGO est compatible'' Oui ils disent ça juste pour vendre leur Migo (j'en suis pratiquement sur mais pas de retour client pour confirmer, je pense que c'est bon signe)

samoff · 23 Octobre 2019

Merci de ta réponse Namax...

comment se rendre compte que la flamme est en on/off ou modulée? Mine de rien, ne voyant pas la flamme cela me semble compliqué pour un novice non?

tado de leur côté me disent que le thermostat se connecte facilement, mais d’un autre côté, ici tout le monde dit qu’il faut une carte...

du coup, il me faut une carte ou pas? Tu l’as installé comment chez ton client?

je précise, j’ai bien lu ton poste, mais cela me parait un peu compliqué...

Et tado me dit que la chaudière possède un porte bus...?

merci.

sam

Namax · 24 Octobre 2019

Avec plaisir, La carte open therm plus besoin depuis quelques mois car maintenant le Tado fonctionne avec le Ebus.

Il y'a deux moyens de brancher le tado sur cette chaudière. Avec le relais sur la sortie RT 24V ou avec le Ebus (dans ce cas il faut laisser le pont sur le RT24V)

Notice pour câbler en relais :
lien câblage par relais
https://conseils-thermiques.org/contenu/documents/notice-thermostat-tado.pdf
Attention surtout au cavalier qu'il soit bien sur 1 ''câblage relais sans potentiel'' page 11 notice

Ce qui fait en concret

N sur le neutre
L sur la phase
Port 1 du RT24V sur 1
Port 2 du RT24V sur 4
Cavalier sur 1 ''Câblage relais sans potentiel''
Attention d’être sur qu'il n'y a pas de potentiel sur la sortie du relais sans quoi adieux la carte mère
Et programmer en mode relais

Si ton kit et à jour
Branchement en Ebus préférable plus économe (pas besoin de phase neutre)
+ sur le plus
- sur le moins
et programmer en mode vaillant bus

J'ai du le brancher en mode relais dans un premier temps car mon kit n’était pas à jour (c'est tout expliqué sur la notice du Tado pour l'installer en relai ou en ebus). Quand j'ai reçu le mail de Tado comme quoi la mise à jour a été prise en compte j'ai pu le brancher sur le Ebus. Et ça marchai très bien en Ebus. Je rappel qu'Il est très important de ne pas se tromper et de ne pas envoyer du 220V sur le EBUS ou le RT24V. Le relais doit être sans potentiel.
Et de ne pas oublié de débrancher la télécommande comme j'ai expliqué sur un de mes postes au dessus ''On peut la rebrancher si vous le souhaitez par la suite''

Dono1984 · 30 Novembre 2019

Bonjour,

Tout d'abord merci pour le contenu du topic, vous m'avez fourni de très précieuses informations.

Donc je possède un NEST V3 acheter en 2016
J'ai fais appel à l'époque à la société de Jean Elyotherm pour la pose. Nickel rien a redire

Cette été j'ai déménager et réussi à embarquer le nest avec moi. Je viens de le réinstaller tant bien que mal (je déteste les câbles électrique) sur une saunier duval thema plus condens 30-A
(Pas de rdv avant janvier pour Elyotherm même vu que vous avez baisser vos prix pour la prestation... ;-) )

Donc si je me trompe pas

- Là le Nest gère en on+/off la chaudière. En l'occurence en mode chauffage le symbol de chauff est le plus petit trait (même symbol qu'un réseau wiifi)
Lors de la réinit du nest ils préviennent que c'est compatible opentherm.
Malgré tout il faut la carte pour qu'il le gère.
- Le thermostat TADO gère très bien la chaudière quand il est branché en Ebus et dernière version du firmware. Et en plus homekit.

Ma question : Depuis la réinstallation du Nest j'ai un décalage de 4°C entre la valeur relevé du nest et un autre thermomètre. C'est embêtant il est embêter...
Seule réponse du support NEST: désactiver le contrôle WIFI pendant 24h pour voir la dif. Sans doute le thermostat chauffe. (Installation en couloir, mur froid pas de source chaude au dos, pas de soleil possible dessus)

Je pense peu-être à une défaillance du nest. Et donc si je devais en changer. (J'ai lu que quelqu'un avait un décalage de température)

Si je vous lis bien le TADO est mieux. La solution Migo ont oubli c'est d'un autre temps au vue de l'app non mise a jour depuis un an sur ios, qui corrigeais l'affichage de l'iphone X)
Quand on à goutté au NEST dur de revenir à quelque chose de plus basic en terme d'expérience utilisateur IU.

Merci d'avance pour vos retours.

flux_capacitor · 30 Novembre 2019

Dono1984 a dit:
[…] Merci d'avance pour vos retours.

Créateur de ce topic, je possède un tado°. Pour moi le choix est à considérer en fonction de ce qu'on recherche :

Thermostat tado° :
(+) Compatible eBUS et OpenTherm
(+) Compatible HomeKit
(+) Compatible avec les vannes thermostatiques
(+) Fonctionne par géolocalisation
MAIS
(-) Fonctionne sur piles

Thermostat nest :
(+) Meilleure interface utilisateur
(+) Compatible OpenTherm
(+) Apprentissage en fonction des habitudes
(+) Fonctionne sur secteur
MAIS
(-) Pas compatible eBUS
(-) Pas compatible HomeKit
(-) Pas de vannes thermostatique pour le pilotage par pièce

Une note sur HomeKit. Utilisateur Apple, après plusieurs mois d'utilisation, paradoxalement je ne pense pas que la compatibilité HomeKit soit essentielle. Elle ne me sert que pour vérifier la température de chaque pièce dans l'app Home, jamais pour effectuer des modifications de programmation, que je fais systématiquement dans l'app dédiée de tado°.

Le tado° a l'air selon ce comparatif mieux placé, mais je dois dire que si j'habitais un logement BBC (ce qui implique normalement d'avoir la même température dans toutes les pièces, donc pas besoin de vannes thermostatiques pilotées par radiateur) et que ma chaudière était compatible OpenTherm, je choisirais le nest. À vous de voir.

Dono1984 · 30 Novembre 2019

flux_capacitor a dit:
Créateur de ce topic, je possède un tado°. Pour moi le choix est à considérer en fonction de ce qu'on recherche :

Une note sur HomeKit. Utilisateur Apple, après plusieurs mois d'utilisation, paradoxalement je ne pense pas que la compatibilité HomeKit soit essentielle. Elle ne me sert que pour vérifier la température de chaque pièce dans l'app Home, jamais pour effectuer des modifications de programmation, que je fais systématiquement dans l'app dédiée de tado°.

Le tado° a l'air selon ce comparatif mieux placé, mais je dois dire que si j'habitais un logement BBC (ce qui implique normalement d'avoir la même température dans toutes les pièces, donc pas besoin de vannes thermostatiques pilotées par radiateur) et que ma chaudière était compatible OpenTherm, je choisirais le nest. À vous de voir.

Pour le nest nous sommes d'accord.
Homekit permet de centraliser les infos, j'ai de la domotique, fibaro (centrale et store), netatmo, hue. On peut interagir directement et par Via "dis siri"

Une fois les planning de chauffe editer ont touche plus. Depuis 2016 le nest en utilisation c'est à l'anneau a la demande, ou loin de la maison pour mettre en chauffe à un retour de weekend.

En gros si mon soucis d'écart de température se résout pas ce sera changement pour TADO sinon carte opentherm pour une meilleur gestion de la chaudière. Je suis dans un logement neuf. Et les économies ne sont pas un critère dans le choix. (Juste éviter le gaspillage)

elyotherm · 10 Décembre 2019

Bonjour,

Dono1984 a dit:
Donc je possède un NEST V3 acheter en 2016
J'ai fais appel à l'époque à la société de Jean Elyotherm pour la pose. Nickel rien a redire

Merci pour votre appréciation de nos services et désolé pour les délais actuels mais en cette période de l'année et avec la fin/modification des aides, c'est totalement full au niveau planning

Personnellement, je vous recommande de passer sur Tado°

Bien cordialement,
Jean

Alpha74 · 17 Décembre 2019

Bonjour a Tous
J'ai un peu besoin d'aide.
J'ai une chaudière Vaillant Ecotec plus j'ai acheté la carte Opentherm AWB et j'ai investit dans un Nest V3.
Hélas après installation et paramètrage du Nest je suis forcé de constater que le Nest n'a aucune emprise sur la chaudière.
Le Thermostat est connecté en wifi avec le Heatlink pas de souci.
Le Heatlink est connecté a l'electricité par L et N et j'utilise les sorties Opentherm OT1 et OT2 pour aller sur la carte AWB.
La carte AWB est donc connecté au Heatlink et la prise de la carte va au circuit principal par la prise X31.

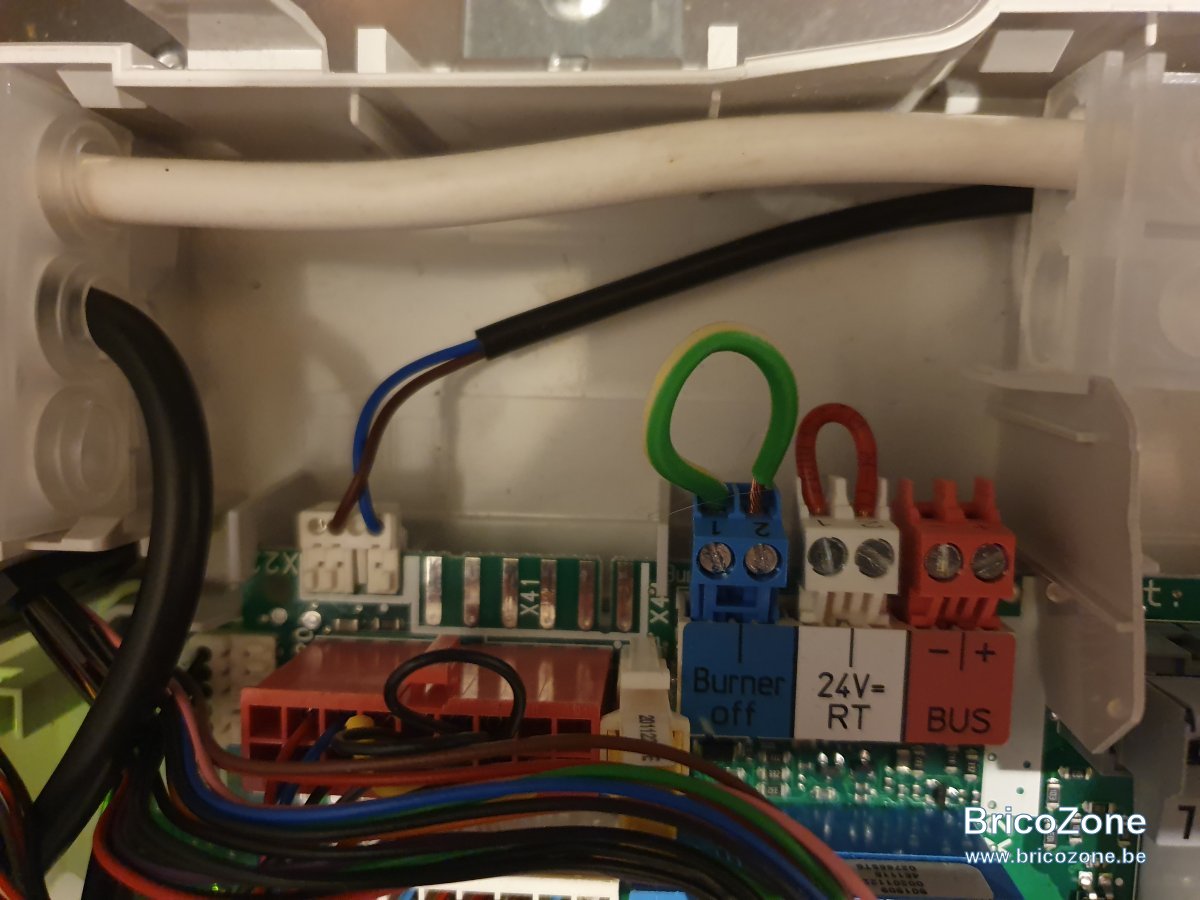

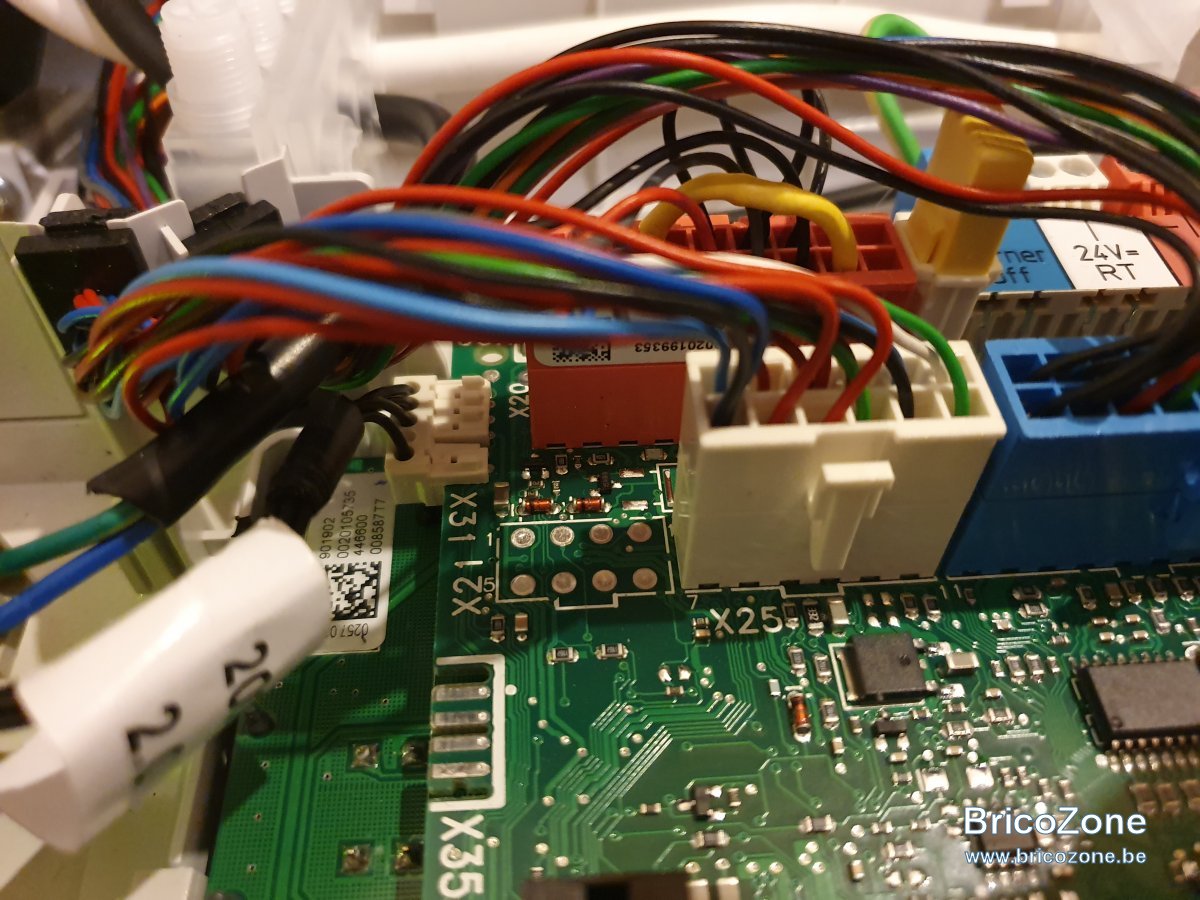

Je joins les photos si quelqu'un peut aider c'est top.

David001 · 17 Décembre 2019

Alpha74 a dit:
Bonjour a Tous
J'ai un peu besoin d'aide.
J'ai une chaudière Vaillant Ecotec plus j'ai acheté la carte Opentherm AWB et j'ai investit dans un Nest V3.
Hélas après installation et paramètrage du Nest je suis forcé de constater que le Nest n'a aucune emprise sur la chaudière.
Le Thermostat est connecté en wifi avec le Heatlink pas de souci.
Le Heatlink est connecté a l'electricité par L et N et j'utilise les sorties Opentherm OT1 et OT2 pour aller sur la carte AWB.
La carte AWB est donc connecté au Heatlink et la prise de la carte va au circuit principal par la prise X31.

Je joins les photos si quelqu'un peut aider c'est top.

Voir la pièce jointe 55056

Voir la pièce jointe 55057

Voir la pièce jointe 55058

Bonsoir ,

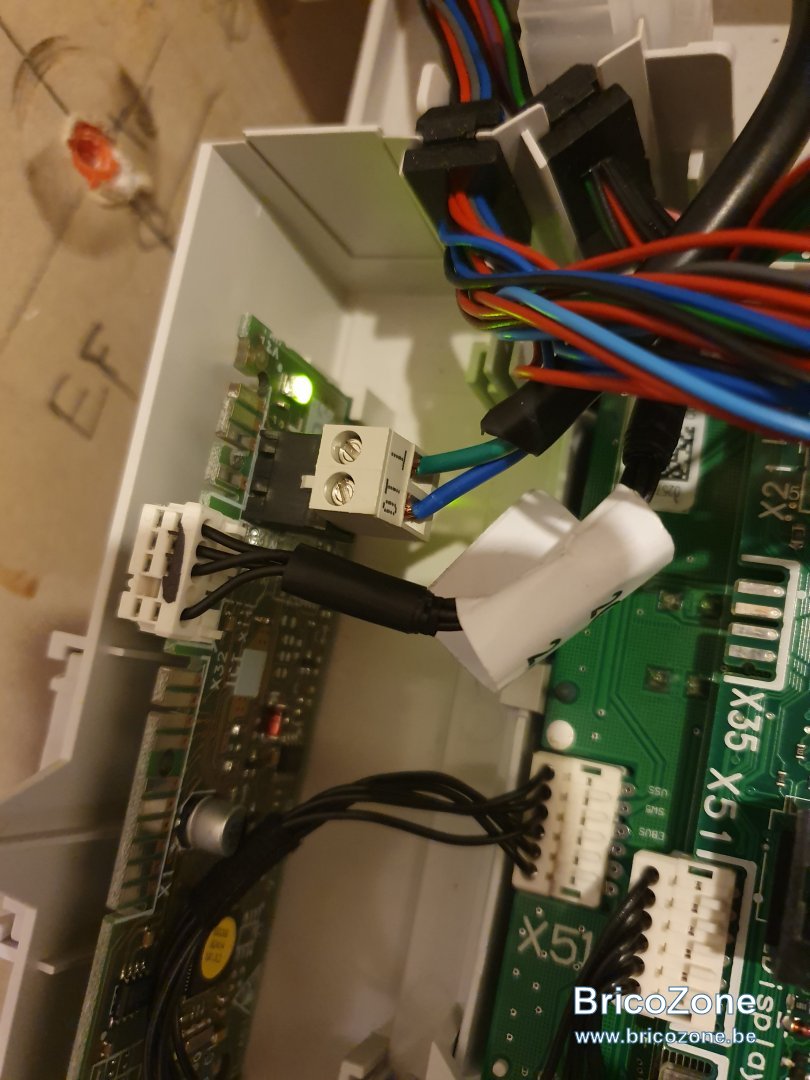

Vous n’avez pas une diode verte qui clignote sur la carte OpenTherm ?

Alpha74 · 17 Décembre 2019

David001 a dit:
Bonsoir ,
Vous n’avez pas une diode verte qui clignote sur la carte OpenTherm ?

Si elle est allumé et clignote.

Rechercher

Rechercher

Thermostat nest/tado° + Bulex / Saunier Duval + OpenTherm

JLH78

RL60

DjipOner

flux_capacitor

DjipOner

PHILIPPE ERGAUD

flux_capacitor

elyotherm

Namax

samoff

Namax

samoff

Namax

Dono1984

flux_capacitor

Dono1984

elyotherm

Alpha74

David001

Alpha74

Sujet semblables

Nos articles

On a aimé dans le forum
