Avis sur mon coffret

Ici, on parle de respecter la double isolation, c'est la base de la base en électricité...

Pas de soucis , je vais soit remonter les câbles soit mettre une goulotte mais pour la
Deuxième solution je ne savait pas si c était ok pour la réglementation.
Je préfère être 100% conforme , un jour je vendrai le bâtiment et j aurai certainement pas envie à ce moment là de tous recommencer .
Merci à tous pour votre retour sur le sujet.

Aujourd'hui , j'ai remis en ordre le détecteur de mouvement du garage qui était branché mais je n'avais pas eu le courage à l'époque de rentrer les fils dedans correctement .
Et je dois dire chapeau à tous les électriciens parceque c'est quand même un jeux de patience ces chinoiseries de m.... pour rentrer 5 fils dans un petit boitier et le fermer ....

Re , ça se termine , sauf quelques trucs en commande mais ne concernant pas directement les plans .J'ai plus qu'a vérifier tous les circuits un par un pour être sur que ca corresponde bien au plan et de ne pas avoir fait d'erreur.

Bon j'ai encore une petite question mais consernant les liaisons équipotentiellements (dangereuse).

J'ai lu pas mal de truc mais en gros tout ce qui est métallique doit être rélié à la terre , c'est un plus point de vue sécurité .

Mais point de vue réglementation ca dit quoi ?

personnellement , je vais faire ceci:

Liaison au niveau:

du gargage:
Arrivée d'eau apres le compteur
Arrivée de gaz sur le robinet de fermeture à l'entrée
Sur les structures en métal des portes de garages.
Rack de rangement suspendu au plafond en métal.

Dans la buanderie:
Sur l'arrivée de gaz
Sur les collecteurs en laiton de distribution eau et chauffage.

Dans la salle de bain:Rien
baignoire en acrylique
douche italienne avec drain de douche en plastique (seulement le capot inox mais amovible).
Radiateur en métal mais tuyaux alpex pour l'alimentation (comme tout les radiateurs de l'étage ) et apparement ce n'est pas obligatoire de les mettre à la terre(sauf si tuyaux d'arrivée en métal).

J'ai rien loupé ?

Concernant la salle de bain , j'ai quand même des questions point de vue des volumes .
J'ai des prises 220volt , je dirais en volume 3 (220cm du bors de la baignoire ) c'est le point le plus éloigné.
J'ai mis un différentiel 30 ma générale pour tous les circuits des locaux dit humides mais je viens de lire que pour les prises je devrais être sur un différentciel 10mA ?
Concernant les spots , pour ceux de la douche , le plafond gyproc de la salle de bain est à 2m40 , j'ai quand même des spots 12 volt étanche .

Mais pour la baignoire , j'ai deux spots 220 volt au dessus mais encastrer dans le plafond , les spots sont à 224 cm du fond de la baignoire.
Je crois que je suis dans le volume pour 1 cm , obligation de passer en trés basse tension?ou du fait qu'il sont encastrer je suis Hors volume?

pas de chance lors du réglage des pieds de la baignoire

Merci d'avance

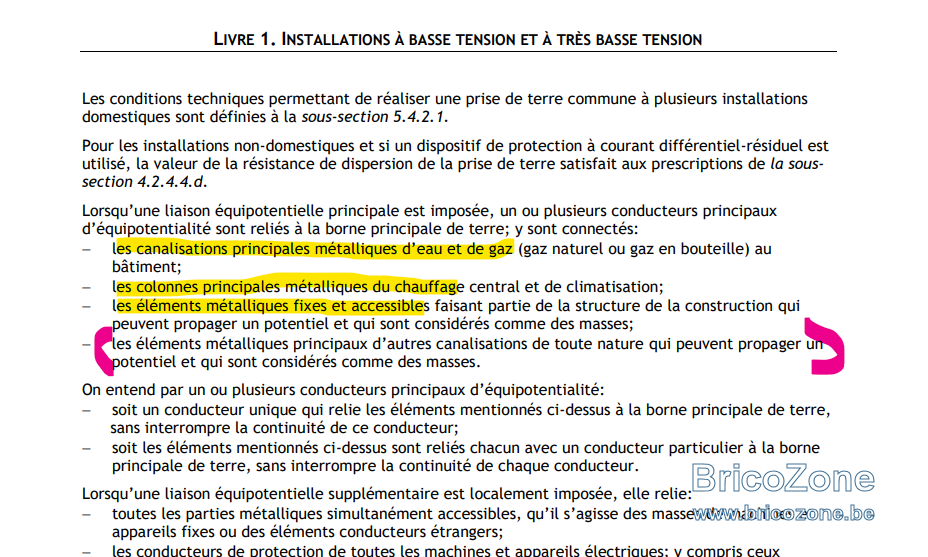

Voir Sous-section 4.2.3.2. Installation de mise à la terre
− les canalisations principales métalliques d’eau et de gaz (gaz naturel ou gaz en bouteille) au bâtiment;
− les colonnes principales métalliques du chauffage central et de climatisation;
− les éléments métalliques fixes et accessibles faisant partie de la structure de la construction qui peuvent propager un potentiel et qui sont considérés comme des masses;
− les éléments métalliques principaux d’autres canalisations de toute nature qui peuvent propager un potentiel et qui sont considérés comme des masses.

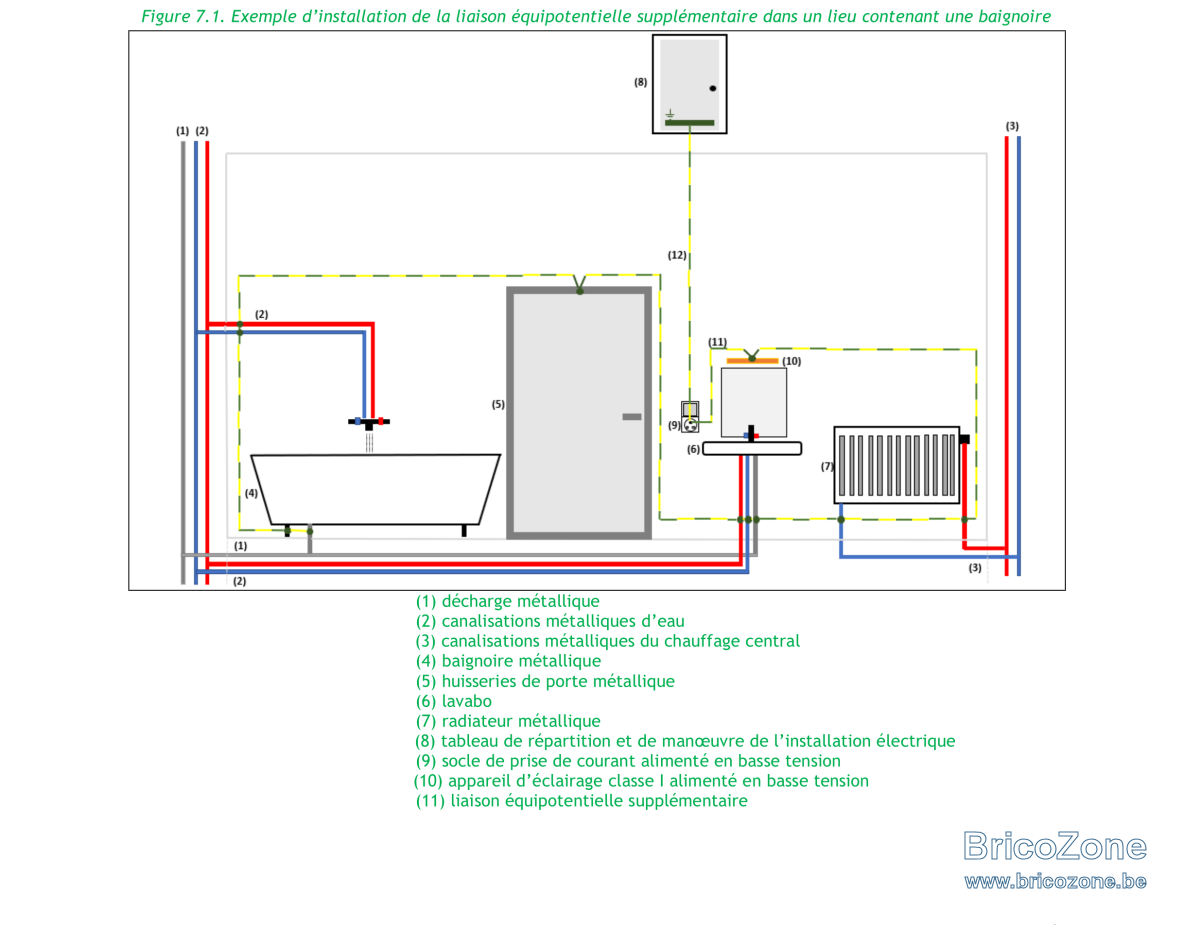

Voir aussi le nouveau chapitre sur les sdb.

Je viens de lire ca reste fort théorique dommage qu'ils mettent pas d'exemple concret , c'est toujours ca le probléme quand on fait ca une seul fois , on sait pas comment le réglement est interpréter pas les controleurs sur le terrain.


Si je comprend bien en fait je met juste une terre sur le départ du gaz ca couvre toute la colonne jusque la chaudiére .
Idemme pour l'eau juste le départ , j'oublie les collecteurs comme la colonne est couverte (en plus c'est de l'alpex) .
et dans le garage la strucure en métal des portes de garages et mon rack fix au plafond (1.2m sur 8m). et c'est tout .Pour le chauffage mes collecteurs son en plastique en plus , (je voulais mettre ca sur raccord laitons des pompes ) .

Aprés je sais pas c'est quoi la définition d'une masse pour eux

Il ne faut pas regarder à "mettre à la terre".
Un raccord de terre (peut-être) inutile est préférable à un raccord inexistant.

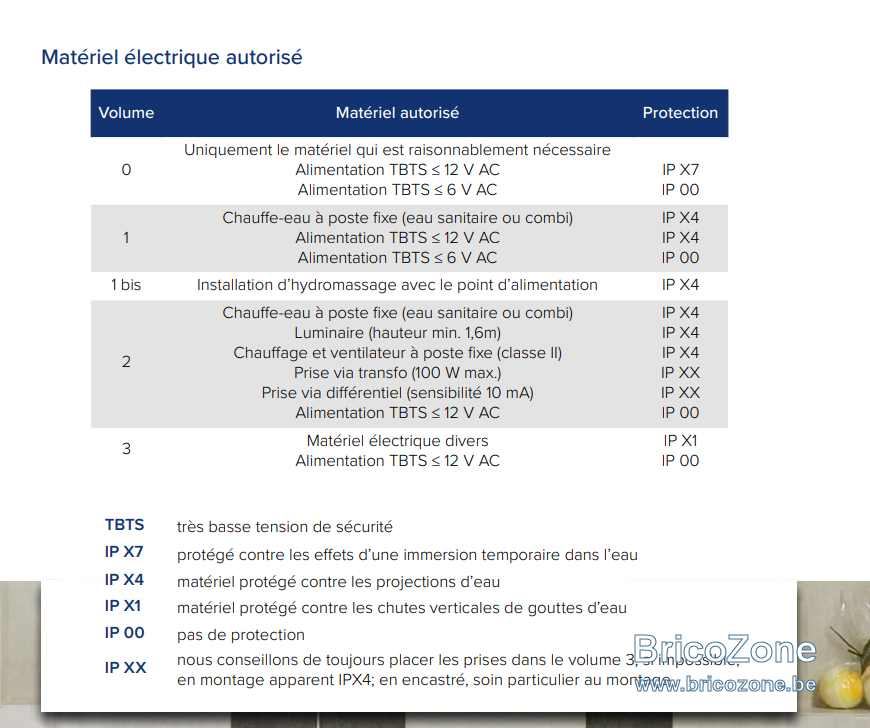

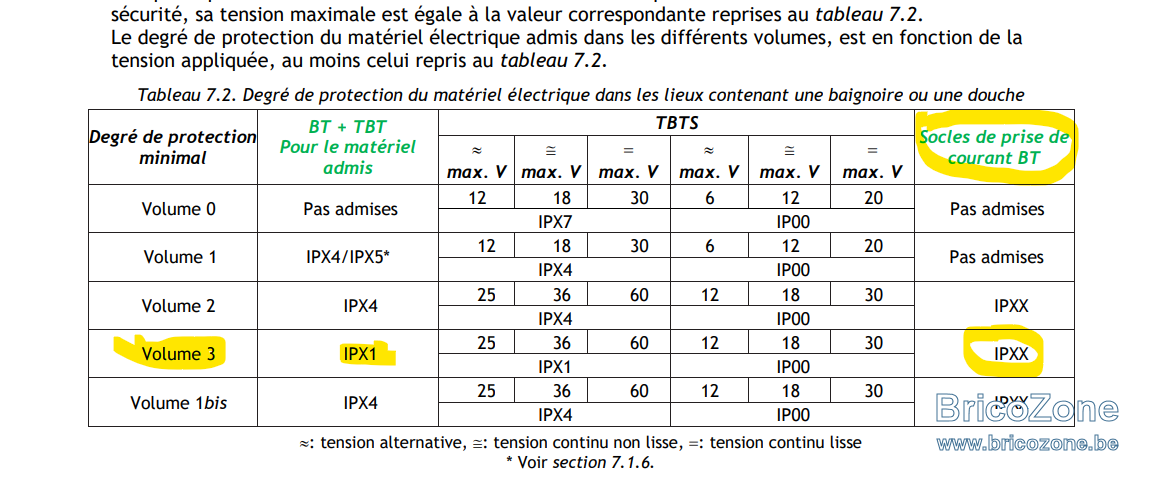

par contre pour les salle de bains je comprend rien , si je suis leur tableau rgie , je suis en x1 mais à 25 volt tbts et sur vincotte je suis à ipx1 mais matérielle divers =220volt?

Merci corry ,
"Qui peut le plus peut le moins."
Et si je sais raccorder à la terre certains trucs qui ne le doivent pas , je le ferrais sans hésitation mais ici j'essaye de calibrer ce qui est obligatoire pour pas ratter le contrôle .Dans le sens ou si un truc est difficillement raccordable mais obligatoire je le fais . à contrario si c'est diffcillement réalisable et pas obligatoire la j'avoue que je laisserai en état .

Pour les prises, c'est 30ma, pas 10ma (c'est en volume 2 ça... Ici, vous êtes en 3)


Pour les spots baignoire, ils doivent être en TBTS (12V), et, le transfo doit être hors volume (volume 3).

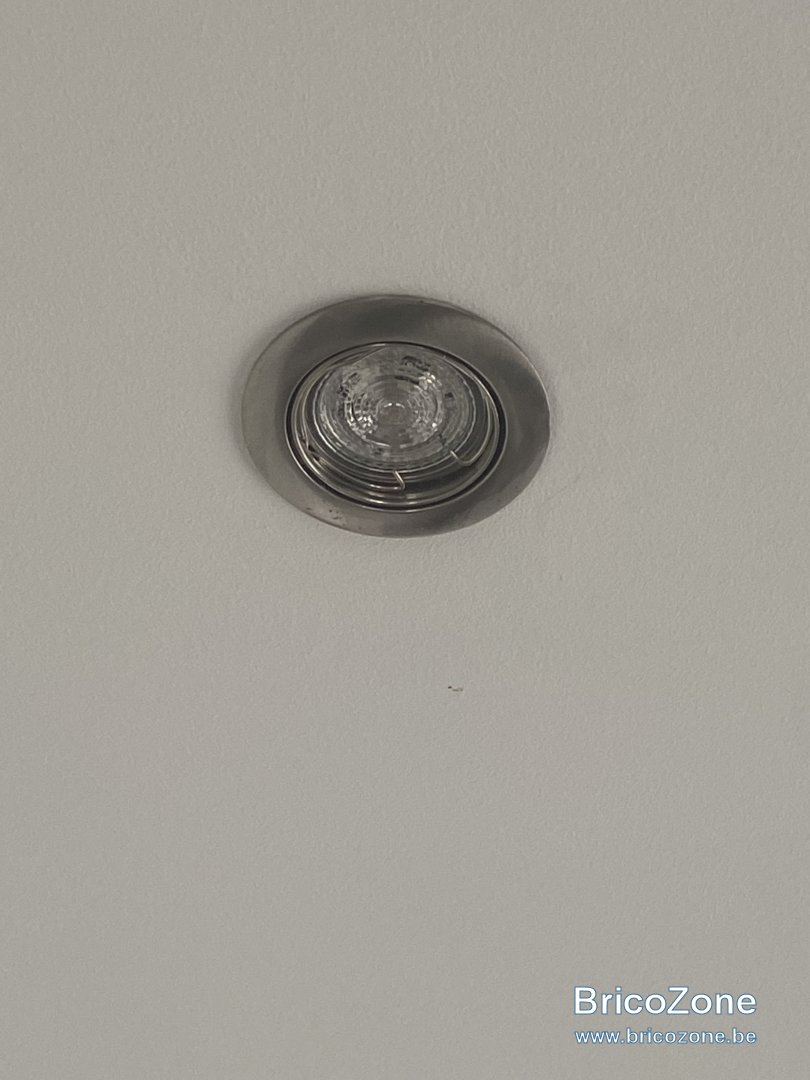

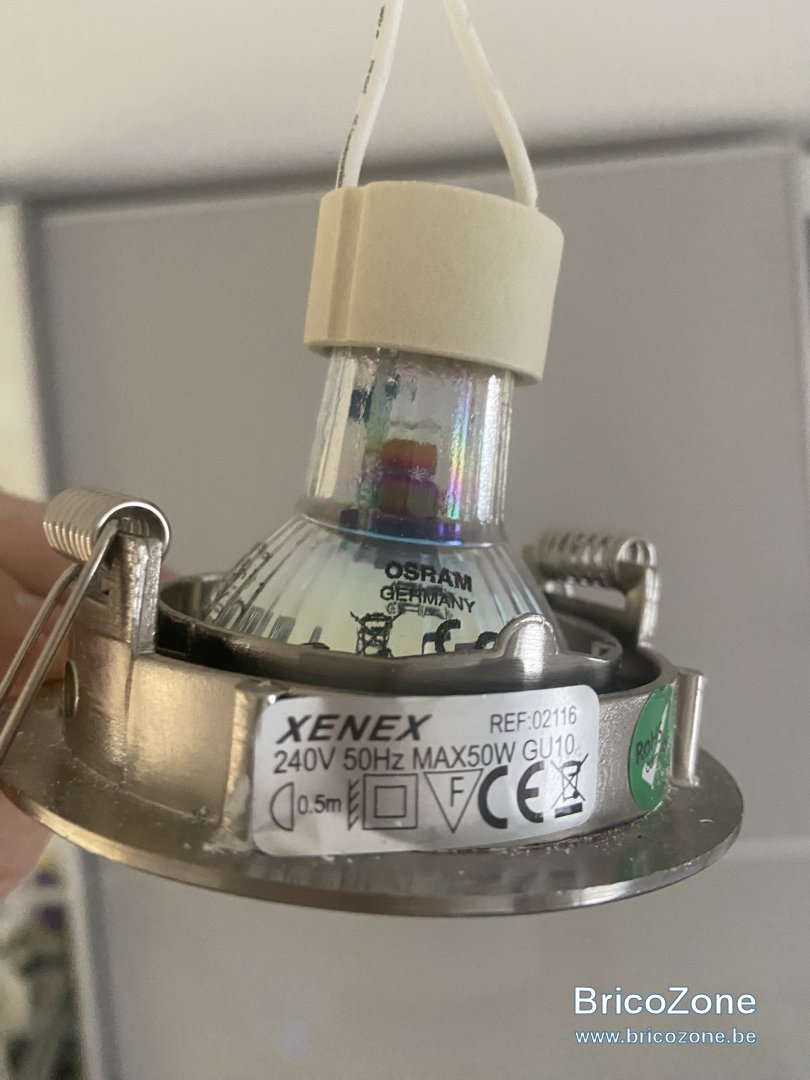

Re , concernant les spots , je vais les changer , si je change juste le spots , le soquet et je mets le transfo mais en gardant l armature , est ce qu il sont accepter en volume 3 ? Ou je doit avoir obligatoirement l armature avec un cache devant .j aimerai grader ceux ci car ils sont orientables .
Merci

En volume 3, il n'y a besoin de rien changer, on peut très bien mettre des spots 230V...

Après, ce n'est pas plus mal de mettre des spots IP4X ou supérieur, ça reste une salle de bains, plein d'humidité.

Désolé je me suis trompé, un spot est en volume 1 , 224,5 cm au dessus du fond de la baignoire.
Les autres sont à 2m40 du sol

Je compte quand même tout passer en 12 volt .
Après dans ma maison , j ai que 3 spots 12 volt dans la douche , spots à 2m40 du sol et avec joints donc bien étanche.
Mais j ai que des soucis avec .
J ai un transfo qui alimente les 3 spots en parallèle et j ai toujours que 1 spots qui fonctionne , quand je dévisse et que je touche les spots fonctionnent . Une fois que le détecteur de mouvement arrête et relance de nouveau que un spot , j ai changé le transfo , les ampoules, vérifié toutes les connexions…. Je comprends pas …. Je me dis le seul truc que j ai pas changé c est le détecteur de mouvement mais je vois pas pourquoi il allumerait que 1 spot ….
Donc j avoue que le 12 volt c est galère pour moi

Il faut de l'IP4X minimum... Suffit de lire plus haut...

Et pour les lampes, vérifier les soquets, en 12V, ce sont vraiment des soquets de mer#e.

Après, vérifier les connections.

Merci désolé, je cogite bcp pour le moment et je m embrouille un peu avec les abréviations .ip4x , c est le même que ip44?
