Bruit dans les bouches d'insufflations, comment faire ?

Bonjour,

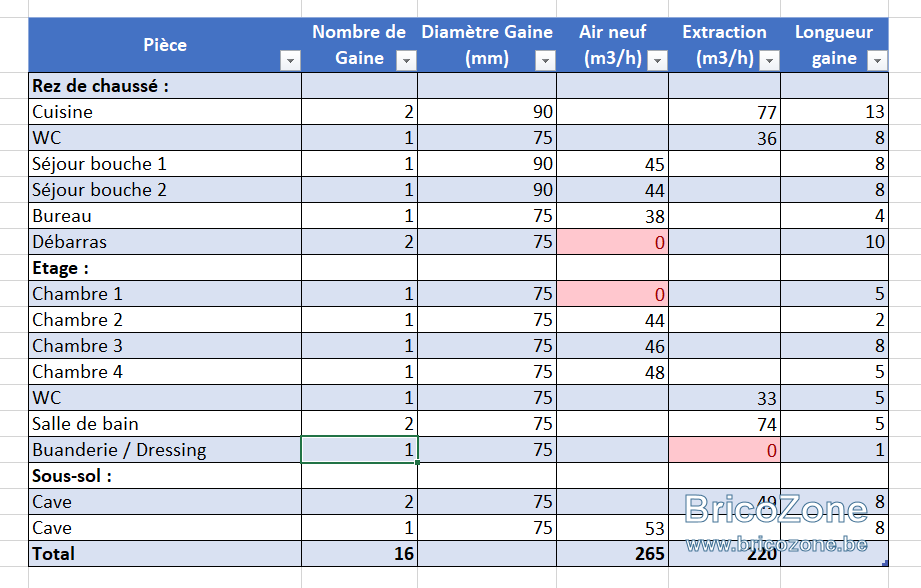

Quelques erreurs d'inattentions s'étaient glissées dans mon tableau excel. Il y a bien effectivement 2 gaines en extract et 1 gaine en insufflation pour la cave. Il y a aussi 2 gaines d'extract pour la SdB et non pas 1.

Voici donc le tableau corrigé.

Ma cave n'est pas chauffée, elle présente un taux d'humidité très élevé sans VMC (90%). J'ai décidé de la ventiler mécaniquement via ma VMC. L'idée serait de pouvoir l'utiliser comme pièce de stockage.

• Pourquoi est-ce que 189 PA pour 250m3/h ca cloche ? Quelle serait la plage de valeur normale ?

• Ca va difficile de corriger la longuer de la gaine de la buanderie, elle se trouve juste sous le plenum! Je peux faire un cercle avec ma gaine si besoin. Pourquoi 4m de gaine minimum ? Afin d'éviter un débit d'extraction trop fort dans cette pièce ?

• "Epuiser température 13°6" , j'avoue que c'est hyper mal traduit de la langue d'origine qui doit etre le NL. J'imagine que c'est la température de l'air insufflée ou extrait dans les pièces.

• Concernant les aberrations que vous relevez, je ne fais que restituer les mesures fournies par mon anémomètre. Je l'utilise de manière tout à fait classique, avec son accessoire conique très large, collé au plafond à l'endroit ou se trouve la bouche.

En revanche, au lieu de décrier mon "incompétence", je suis tout ouï pour recevoir de l'aide

A pluche

Clair que ça aime bien causer pour pas grand chose au final... Et de façon complètement déplacée... Dingue...



Forcément qu'il n'est pas pro là-dedans et qu'il a des lacunes... Il l'a dit tout de suite, dès le départ, et, il vient poser des questions ici...

Bonjour,

vos volumes sont trop forts en vitesse jour et Boost. En vitesse jour je conseille:
- En 1xDN75 il ne faudrait pas dépasser 20m3/h pour avoir environ 30m3/h environ en Boost.
- En 1xDN90 pas plus de 35m3/h pour avoir environ 45 m3/h en Boost.

Au delà il y aura trop de pression et attention au bruit de souffle aux bouches.

Sans avoir toutes les gaines installées, inutile de demander à la DF le volume total prévu en vitesse jour (idem en Boost). Votre DF à débit constant, respecte les volumes, donc elle force, donc la pression est là pour rien et vos mesures sont fausses forcément puisque tout n'est pas installé.

En réseau pieuvre, vous devez définir vos volumes pour chaque pièce (jour et boost au moins) puis vous aurez les volumes totaux sachant qu'il ne faut pas une trop grande différence entre total insuf et total extract. Je conseille de faire insuf = extract !

Avec vos longueurs de gaines homogènes (sauf la buanderie et la ch2) il faut viser en vitesse jour une pression d'environ 60 Pa maxi ! Ce qui fera environ max 90 Pa en Boost (c'est un ordre d'idée).

Pourquoi 4 mètres mini ? Simplement pour éviter le bruit à la bouche, surtout avec 1 mètre.

189Pa, c'est beaucoup trop fort, la DF va trop forcer et il y aura risque de bruit de souffle aux bouches.

Je vous re-conseille, utiliser le logiciel Burgerhout HB+, vous comprendrez mieux les problèmes des pertes de charge, des bons volumes à chaque bouche (limiteur de débit, etc.), de l'équilibrage insuf = extract.

Allez sur le blog dans l'article "Guide sur les accessoires", les 2 derniers chapitres sont consacrés aux choix des volumes et à la perte de charge globale. Vous y trouverez le B.A.BA de l'utilisation de HB+.

Je vous le redis gentiment, votre tableau n'est pas bon en l'état. Pour la cave via la DF, à vous de décider mais les perf risquent d'être affectées.

PS) avec HB+, un anémomètre ne sert à rien. En plus les mesures avec anémomètre sont potentiellement fausses de 10% voire de 15% ... je n'invente rien en disant ça.

Passez moi un tableau comme le votre mais avec vos volumes souhaités par pièce en vitesse jour et la surface au sol de chaque pièce. Pour chaque chambre, précisez le nb de personne(s) présente(s) en régime de croisière.

Dans l absolu oui la pression est trop forte
Mais pas enorme non plus

Mais faut arreter avec vos débits limites
35m3/h dans du dn 90!!
Elles sont bien bien trop basse

pareil pour le constat sur l anémomètre
En quoi il serait moins precis que le pseudo compteur basé sur une courbe de pression du ventilateur du caisson pour en deduire le debit
Apres
Toujours pareil pour le rabattage sur le blog pour entrainer une flux de visites ....

quand a l equilibrage on fait ce que l’on veut
Pas forcement le sacro-saint insuflation = extraction
Un batiment peut etre en legere surpression pour eviter les fuites de rentrées d air si la maison en est sujette au prix d un derive dans le rendement de la machine
Mais +5% est courant
pareil si la maison est équipée d un foyer ouvert ( ce qui existe)

Bonjour,
je ne fais aucun rabattage spécial sur le blog, j'ai étudié à fond le sujet DF en réseau pieuvre, j'en fais profiter tout le monde et gratuitement à 100%. Dans les commentaires que je reçois je supprime souvent les éloges dont je n'ai rien à faire. Je préfère à 200% les critiques (même acerbes) c'est ce que j'espère pour m’améliorer. Eh oui je ne suis pas à l’abri d'une erreur et je le reconnais sans détour.

L'auteur du sujet, le pauvre subit mes humeurs à cause d'incompétents comme vous et autres énergumènes sans consistance.

Si l'auteur du sujet se contente de vos conseils, je n'y vois aucun problème ... chacun fait comme il veut.

Mais vous ne m’empêcherez pas de dire que vous raconter des conneries et/ou des idées reçues. Votre dernier message illustre à la perfection ce que je dis.

PS) qui a parlé de débit limites en DN90 ? Pardon, je suis Rolls-Royce et pas Opel et encore moins Trabant.

PSS) "Dans l'absolue la pression est trop forte" ... ça ne veut rien dire de précis, c'est inexploitable, comme le reste de votre texte de pseudo "spécialiste".

Si vous avez des critiques sérieuses sur mes dires ou mes écrits ... c'est avec joie que je répondrai et si vous avez raison je le dirai sans détours ... essayez et vous verrez. Votre dernier message est juste un ramassis d'erreur ou d'idées reçues ou de rancunes mal placées ... je vous le garantis !

Je, je, je. Beaucoup de 1ère personne pour 15 lignes.

Les "éloges" -->

vmcdfb a dit:

Bonjour,
je ne fais aucun rabattage spécial sur le blog, j'ai étudié à fond le sujet DF en réseau pieuvre, j'en fais profiter tout le monde et gratuitement à 100%. Dans les commentaires que je reçois je supprime souvent les éloges dont je n'ai rien à faire. Je préfère à 200% les critiques (même acerbes) c'est ce que j'espère pour m’améliorer. Eh oui je ne suis pas à l’abri d'une erreur et je le reconnais sans détour.

L'auteur du sujet, le pauvre subit mes humeurs à cause d'incompétents comme vous et autres énergumènes sans consistance.

Si l'auteur du sujet se contente de vos conseils, je n'y vois aucun problème ... chacun fait comme il veut.

Mais vous ne m’empêcherez pas de dire que vous raconter des conneries et/ou des idées reçues. Votre dernier message illustre à la perfection ce que je dis.

PS) qui a parlé de débit limites en DN90 ? Pardon, je suis Rolls-Royce et pas Opel et encore moins Trabant.

PSS) "Dans l'absolue la pression est trop forte" ... ça ne veut rien dire de précis, c'est inexploitable, comme le reste de votre texte de pseudo "spécialiste".

Si vous avez des critiques sérieuses sur mes dires ou mes écrits ... c'est avec joie que je répondrai et si vous avez raison je le dirai sans détours ... essayez et vous verrez. Votre dernier message est juste un ramassis d'erreur ou d'idées reçues ou de rancunes mal placées ... je vous le garantis !

Cliquez pour agrandir...

Tu sais traiter les autres d incompétent na rien de glorieux
Quand on est incapable d argumenter derriere
Moi je moi je moi je?

ton blog entraine des visites que tu peux monétiser
Apres encore du moi je moi je moi je
Aide le ou tais toi ca fera du bien!

extrait
« En 1xDN90 pas plus de 35m3/h »
Mais non tu ne limites pas le debit a 35 dans du dn 90
Tu parles francais ou c est moi qui suis dur de la feuille?

« Dans l'absolue la pression est trop forte" ... ça ne veut rien dire de précis, c'est inexploitable, comme le reste de votre texte de pseudo "spécialiste". »

Si tu ne comprend pas les mots c est grave:
Ca signifie que oui c est fort mais que il est encore dans une plage gérable de pression pour eviter le bruit

ton truc de rolls juste pour te faire mousser rien de plus, du bla bla!

Par contre tu m insultes encore une fois sur le forum et tu te retrouves au tribunal

Force est de constater qu avec nos faux conseils il a reussi a arriver a un niveau qui LUI convient:

Et ce sans insultes ou ricanements!

kenny82 a dit:

Force est de constater qu avec nos faux conseils il a reussi a arriver a un niveau qui LUI convient:

Et ce sans insultes ou ricanements!

Cliquez pour agrandir...

Je "rame" un peu dans mon installation VMC ... mais cela fait des semaines que j'hésite à poster mes questions parceque les posts dédiés tournent au pugilat

Bon... la coupe est pleine... fini la cour de récré.
Je nettoie pour la dernière fois...

Dernier avertissement : ce sujet va voler à la poubelle et les "perturbateurs" vont se retrouver en quarantaine...

Bonjour,
j'aime ça. Ayant contribué à envenimer le sujet, j'accepte d'être en Quarantaine et je respecterai.

Bonjour,

afin de ne pas recréer un nouveau sujet, j'aurais voulu poser la question suivante : quels sont les éléments qui peuvent provoquer un bruit dans une bouche d'insuflation ?

- trou ?
- trop de courbes ?
- longueur des gaines ?

Je m'explique. J ai actuellement une VMC DF proche de l'équilibre et j'ai un bruit de type "ouuuuhhh " (et non strident de type iiiiih ) mais seulement dans certaines bouches d'insuflation, pas nécessairement les plus éloignées mais certainement celles avec le plus de "courbes".

A bah régime c'est perceptible sans être ennuyant et de type périodique. En regime moyen ca devient dérangeant et toujours de type périodique. A plein régime c'est vraiment casse pieds mais de type continu.

Le bruit ne vient pas de la machine elle même. C'est un réseau pieuvre en DN90 et j'ai les caissons de silencieux. Ceci dit comme expliqué seuls 2 3 bouches ont ce soucis. Je ne pense pas que ce soit un trou du moins pour une des trois. Les 3 bouches qui posent problème poussent 40m3/h en régime "moyen".

Donc en gros j'aurais voulu savoir quels sont les éléments pouvant provoquer un bruit pareil afin de déterminer si je l ai bien profond (aucune gaine n'est accessible) ou si j ai une marge de manoeuvre.

Merci d'avance

C est des bouches avec regulateur de debit ou simplement des bouches sans organes ?
Il y a t il y organe de reglage quelque par sinon au niveau du caisson pieuvre ?

vous avez tenté de permuter des bouches « silencieuses » avec des « bruyantes »?

Ces bouches sont les plus proches ou les plus éloignées du caisson?


Les debits sont vérifiés ?
Équilibrés partout?

Merci pour la réponse rapide. Voici le complément d'infos :

- elle est très proche de l'équilibre, je devais encore paufiner un chouïa
- ce sont des bouches qui se reglent style zehnder comfovalve luna. Ceci dit meme la bouche enlevee on entend ce bruit.
- non pas tenté de permuter, je vais essayer mais vu le point précédent, meme sans bouche ca le fait.
- elles sont assez éloignées mais ce ne sont pas les plus. Par exemple 2 d'entre elles sont assez loin (je dirais un bon 15m) alors que la troisième est très proche (5-6m).

edit : je viens d'enlever la bouche et écouter. Le bruit est là mais moins étouffé dans le style ou j entends bien le bruit de soufflerie et ce ouuuuh permanent. Ceci dit j ai l impression que ca résulte d'une certaine réverbération de la fréquence du ventilateur dans le tuyau, comme un echo

Au vu de ce que tu dis bruit meme sans bouche
Soit tu as vraiment trop de debit soit tu as un pincement sur les gaines qui induit un rétrécissement qui lui te generes le bruit

c est peut etre meme au niveau de ton caisson de répartition au niveau de la jonction des gaines

ou alors tu as une machine trop limite qui pour atteindre le debit doit tourner avec une forte pression

Je vais tenter de l'équilibrer en dessous du volume préconisé pour éliminer le point "machine limite"
Je reviendrai quand ce sera fait.
bon we
