Installation transformateur 400V+N vers 3x230V

Arcadyus

Arcadyus

  • #1
Bonjour,

Je dois installer un transformateur afin de faire fonctionner mon onduleur triphasé hybride SMA.
Celui-ci ayant besoin d'être connecté en 3P+N, Ores demandant dans les 5K HTVA pour me mettre du 400...
J'ai un compteur intelligent 32A. Tableau en 63A.
Voilà le topo :
Transfo 6/6,3Kva, mon installation faisant 5Kva, j'ai de la marge.
Courant primaire = 400V+N
Courant secondaire = 3x230V

Il y a des transformateur inversables, d'autres pas. Le courant arrivant de l'onduleur, il doit passer dans le transformateur avant d'arriver au tableau en 3x230.
J'aurai une perte de production électrique quand je serai à 5Kva du fait de la transformation du courant. De quel ordre sera-t-elle ? V3 ?
Qui du Home manager SMA ? Car celui-ci est fait pour recevoir l'information 3P+N hors après transformation le N n'est plus. Il faudrait donc venir en 3P+N jusqu'au Home manager mais il faut d'abord passer pour le disjoncteur qui lui est en 3P. Ou simplement supprimer le home manager pour éviter tout problème.

Si quelqu'un à une solution à ce problème, je l'écoute avec grand plaisir. Je voudrais faire fonctionner mon installation maintenant que les beaux jours arrivent, 2 mois que c'est installé et je ne produis toujours rien.

Merci de votre aide.

  • #2
Prévoir un transfo à faibles courant d'appel + capotage + patin absorbeur.
Si pas transfo à faible courant d'appel, prévoir les protections amont qui vont bien et le réseau qui puisse suivre les courants d'appel important.
Prévoir un contacteur pour déconnecter le transfo du réseau grd, cela limite les pertes fer en non utilisation.
Il faut recréer un neutre en sortie, (opposé au compteur GRD) et prévoir différentiel et touti quanti

  • #3
C'est moi qui ai fait l'installation. Je me suis laissé avoir par le fait que ça soit du triphasé en nomenclature, alors que ça devrait être du tétraphasé... J'ai mal lu les infos de la fiche technique.

  • #4
@BG1000 Wolalala, j'ai plus de chance de revendre mon onduleur et de racheter un Huawei qui permet le fonctionnement en 3x230V, ça sera moins honéreux et plus facile à mettre en place.

  • #5
Arcadyus a dit:
C'est moi qui ai fait l'installation. Je me suis laissé avoir par le fait que ça soit du triphasé en nomenclature, alors que ça devrait être du tétraphasé... J'ai mal lu les infos de la fiche technique.
Cliquez pour agrandir...
Il n'y a pas de tétraphasé mais triphasé 3x400V+N ou 3x230V.

  • #6
3x400+N est aussi appelé tétraphasé.

  • #8

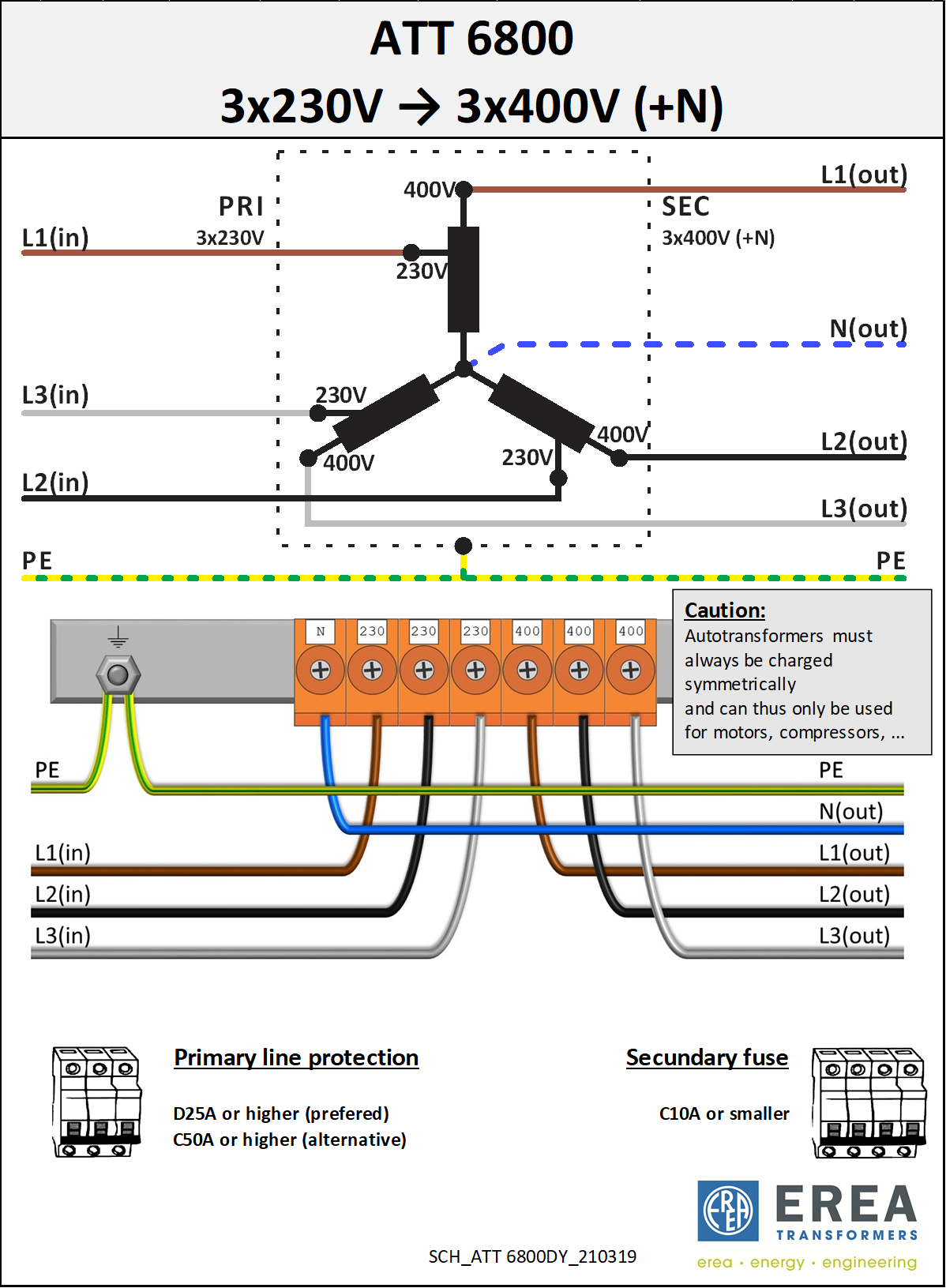

si vous n'avez pas le choix, opter pour un autotransfo, il vous coûtera moins chère qu'un transfo, regardez sur le site de erea la différence et l'avantage, car avec un transfo, vous un isolement, impliquant différentiel et mise à la terre au secondaire

  • #9
Michael 33512 a dit:
si vous n'avez pas le choix, opter pour un autotransfo, il vous coûtera moins chère qu'un transfo, regardez sur le site de erea la différence et l'avantage, car avec un transfo, vous un isolement, impliquant différentiel et mise à la terre au secondaire
Cliquez pour agrandir...
C'est peut-être moins cher, mais le neutre est flottant, l'onduleur fonctionne t'il dans ces conditions.
Le courant d'enclenchement demande un disjoncteur D25A ou C50A, la magnétisation se faisant par le coté 230V. Vu le prix des transfo et auto transfo, autant passer en tri 400 + N, si on continue dans cette approche

  • #10
@BG1000 Impossible, Orès demande 5K HTVA pour me mettre du 400V+N.

  • #11
Michael 33512 a dit:
si vous n'avez pas le choix, opter pour un autotransfo, il vous coûtera moins chère qu'un transfo, regardez sur le site de erea la différence et l'avantage, car avec un transfo, vous un isolement, impliquant différentiel et mise à la terre au secondaire
Cliquez pour agrandir...
C'est cela que je voulais dire, autotransformateur et pas transformateur. J'ai regardé, c'est 1000€. Au final, autant changé d'onduleur. Au pire, je dois rénover ma maison, je vais demander à Orès si le 400V+N est distribué dans ma rue à Fontaine L'Evêque, si c'est le cas, je le metterai là-bas.

  • #12
Arcadyus a dit:
@BG1000 Impossible, Orès demande 5K HTVA pour me mettre du 400V+N.
Cliquez pour agrandir...
C'est du même ordre de grandeur qu'un transfo...

Bien se renseigner sur le courant d'enclenchement du transfo......
Voir s'il ne faut pas renforcer l'installation pour absorber la pointe à l'enclenchement.
De plus il y aura des pertes 24/24 7/7.....

  • #13
@BG1000 Je vais acheter un Huawei SUN2000-8KTL-M1, ce qui devrait me rendre 5KVa en 3x230V.

  • #14
Arcadyus a dit:
@BG1000 Je vais acheter un Huawei SUN2000-8KTL-M1, ce qui devrait me rendre 5KVa en 3x230V.
Cliquez pour agrandir...
Bonsoir,

Je vous décoseille fortement ce choix.
Malgré que certains en installent, il faut savoir qu'il n'existe d'origine aucun réglage adapté au 3x230V aussi il vous faudra "falsifier" bon nombre de paramètres pour le faire démarrer sans erreurs.
Les paramètres de décrochage seront hors plage et il faudra également "bidouiller" pour obtenir un résultat analogue.
Bref ... Oubliez vite cette très mauvaise idée.
(Sans compter qu'il pourrait aussi être purement refusé puisque non homologué en delta)

Pour ce qui est du rendement, dans la pratique il faut diviser par 1.5 (± car cela sera également influensé par la tension réseau) donc ce sera un peu moins de 6 kVA (au maximum si tension haute)

Si vous voullez vraiment quelque chose d'adapté et de correct, optez pour 3 onduleurs mono ça vous coûtera le même prix (voir moins) qu'un gros triphasé en ayant des MPPT à profusion et une possibilité de régler finement vos paramètres pour chaque phase ou plus simplement éviter un décrochage global lorsque une phase dépassera (Un luxe si on considère l'explosion actuelle des décrochages)

Bonne chance!

  • #16
Salut à tous,
Si un jour vous avez l'intention de placer une borne de recharge VE, vous allez rencontrer le même genre de question ... enfin, certaines bornes peuvent être utilisées en 3X220 mais c'est sans compter que certaines voitures ont besoin d'un vrai neutre ;-)

  • #17
comme j'ai déja signalé sur d'autre poste, il existe des onduleurs spécifique au triphasé 230 et agrée par le synergrid

  • #18
@Thor79 Merci, avez-vous un retour sur cette marque d'onduleur ?
Je ne trouve rien sur le sujet.

  • #19
Arcadyus a dit:
@Thor79 Merci, avez-vous un retour sur cette marque d'onduleur ?
Je ne trouve rien sur le sujet.
Cliquez pour agrandir...

Sur Solis oui, j' en ai deux monophasés. Ça fait son boulot.
En revanche sur leur modèles Delta je ne saurai pas vous éclairer, mais ça reste une marque connue. Par contre les Delta ne sont pas donnés...
