Dimensionnement batterie, suite

  • #63
Pas facile de s'y retrouver avec tout ces avis.
je vais poser ma question autrement.
Pour une batterie 52 V est-ce que quelqu'un aurait connaissance de plusieurs modèles d'onduleurs compatibles à proposer?

  • #64
La question est pour le BMS sélectionné et avec le type de batterie et la tension.

Vous confondez onduleur hybride, l'onduleur des pv, l'onduleur pour le BMS et ses batteries.

  • #65
En gros le BMS avec un compteur en entrée d'installation est capable de se gérer tout seul.
Il ne faut pas nécessaire une production pv derrière.
Vous pouvez imaginer de charger vos batteries la nuit et consommer le jour.

  • #66
Disons qu'il est généralement mieux de prendre le problème en sens inverse...
Dans mon exemple mon onduleur batterie est un Victron Multiplus II.

La liste des batteries compatibles est ici:
https://www.victronenergy.com/live/battery_compatibility:start

Il faudra faire de même (chercher la liste de compatibilité) avec d'autres marques d'onduleur batterie ou d'onduleur hybride...
Comme dit plus haut, en plus des caractéristiques électriques il y a vraiment toute la communication batterie-onduleur à prendre en compte.

  • #68
Bonjour

J'ai une question sur la compensation mono/tri, dans mon immeuble.

Admettons qu'il y a quelques panneaux photo voltaïques associés à une batterie avec l'onduleur mono qui va bien.
Ma charge serait essentiellement un ascenseur (petite copropriété Bruxelles) avec un moteur tri, commandé par convertisseur (environ 5kw je suppose). La durée max d'utilisation est de 2min.
120W en éclairage durée 150s, 200W de chaudière, 2 séchoirs à 900W avec utilisation intermittente.

Sur batterie comment se fait le réglage du niveau de puissance à restituer?

Disons que j'ai 5kW d'ascenseur et 3kW d'onduleur.

L'onduleur va injecter 3kW, le réseau 2kW, le grd compensant les déséquilibres de phase.
L'onduleur va injecter 3kW pendant 5/3 duré de la translation de l'ascenseur en tenant compte de l'intégration de la mesure au compteur, (et le grd comense le déséquilibre)?
Y aurait'il intérêt à monter la puissance des onduleurs pour se rapprocher de la puissance de la charge intermittente de l'ascenseur?
Y a t'il une période d'intégration d' 1/4 heure comme il semblerait y en avoir dans les communautés d'énergie

merci de vos éclairage

  • #69
Oui il y a une durée d'intégration de 15 minutes (pour autant que ce soit un compteur type smartmeter).

Il n'y a pas d'intérêt de monter la puissance plus haut. De toutes manières en instantané l'onduleur PV ne donnera que rarement sa valeur max.

  • #70
Comment est piloté l'onduleur en cas de fonctionnement sur batteries ?
Tient'il compte de l'intégration quart horaire ?

  • #71
Non, il compense avec un peu de retard la pointe de consommation.
Et sur dimenssioner, l'installation pour 50% de l'utilisation de l'ascenseur. Est-ce un bon calcul ?

  • #72
LED3 a dit:
Non, il compense avec un peu de retard la pointe de consommation.
Et sur dimenssioner, l'installation pour 50% de l'utilisation de l'ascenseur. Est-ce un bon calcul ?
Cliquez pour agrandir...
Je ne comprends pas, c'est une compensation en énergie sur le temps d'intégration du compteur? Je pompe 15kW une minute, l'onduleur va sortir 3kW pendant 5 min?

Surdimensionner je ne vois pas les inconvénients à part le temps d'amortissement plus long et une fiabilité plus élevée du à une charge plus faible, merci de développer si j'ai loupé un élément.

  • #73
Avec un dessin

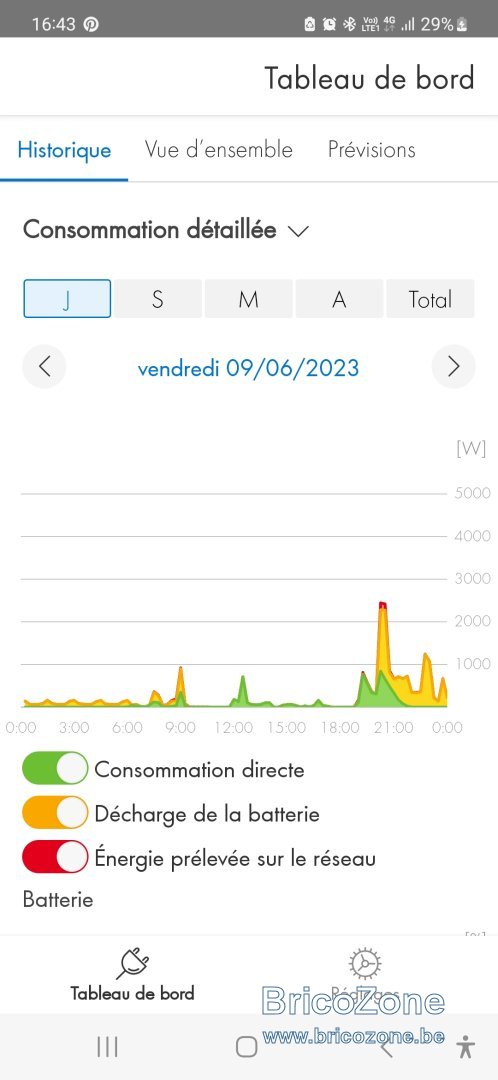

Screenshot_20230804_164348_SMA Energy.jpg

  • #74
Quel est la définition de Consommation Directe? C'est la consommation soutirée aux PV ?
On ne voit pas la puissance consommée ?

  • #75
En vert énergie des panneaux, en jaune celle des batteries, en rouge celle du réseau...
La consommation totale c'est la somme des 3

  • #76
Cela ne montre pas l'intégration de mesure sur 1/4h avec des charges du type échelon court.

  • #77
On a consommé 5, 4kWh sur la journée. Non, je n'ai pas de graphe intégrant la consommation/injection par 1/4h. Et on s'en moque, car la réaction du système est quasi instantanée. En journée (avec production de pv), il n'y a pas de consommation venant du réseau. S'il n'y a pas de production (nuit par exemple), il y a une légère consommation venant du réseau.
La pointe vers 21h qui correspond au lv.

Toutes les journées sont similaires.

  • #78
Je le répète mais il est pour moi essentiel d'installer un moyen de mesure de de monitoring de sa consommation avant d'investir.
Le simple déplacement du fonctionnement du lv en journée permettrait à cette période de diviser ma capacité de stockage par 2.
En hivers, cuisiner plus tôt permettrait également de limiter la capacité de stockage.

C'est notre profil de vie à 6.

  • #79
Tu as ca chez moi si tu veux
Comme je suis en zéro injection et sur batterie tu verras que c est jamais reactif a la demande pile poil


  • #80
Pour une batterie il faut a minima connaitre ca conso apres extinction des pv
Pour connaitre la capacite minimale
Apres crois moi
C est pas forcément du luxe de doubler cette capacité
Mais ca a un cout
( ou je sais « pas du luxe mis a un cout » lol)
