- #61
je l'avais bien dis qu'il y aurait un Schtroumpf à lunettes qui aurait a y à redire...
Mesure consommation triphasé 3x230V
- Electricité - Electricité générale
- Auteur du sujet sebmat
- Date de début
je l'avais bien dis qu'il y aurait un Schtroumpf à lunettes qui aurait a y à redire...
- #62
- #63
Schneider a aussi de bons produits à ce niveau.
- #64
Et alors Sebmat, T'en es ou dans ton développement ?
- #66
Ca fait une paie, oui je me rappelle de sebmat qui allait casser la baraque.
On le l'entends plus.
On le l'entends plus.
Dernière édition:
- #67
Bonjour à tous,
Pour ma part, J'ai achetté le Shelly 3PM de chez shelly.cloud. C'est produit en bulgarie. Ils utilisent des pinces ampèremétriques.... donc c'est pas branché directement sur le circuit.
Le seul truc, c'est qu'il a besoin du neutre... .donc si vous êtes en 3x400v avec le neutre... pas de soucis. Si vous etes en 3x220v; sans neutre comme moi, je dois encore faire le test en utilisant une des phases comme neutre.... mais avant cela je dois faire de la place dans mon tableau
Pour ma part, J'ai achetté le Shelly 3PM de chez shelly.cloud. C'est produit en bulgarie. Ils utilisent des pinces ampèremétriques.... donc c'est pas branché directement sur le circuit.
Le seul truc, c'est qu'il a besoin du neutre... .donc si vous êtes en 3x400v avec le neutre... pas de soucis. Si vous etes en 3x220v; sans neutre comme moi, je dois encore faire le test en utilisant une des phases comme neutre.... mais avant cela je dois faire de la place dans mon tableau
- #68
Hello!
Le projet est bien toujours là malheureusement je n'ai pas encore eu l'occasion d'avancer dessus pour le moment par manque de temps (job + travaux d'aménagement + toute jeune fille = plus beaucoup de temps pour le moment
). Mais l'idée reste clairement de faire du home made par défi personnel. Je ne manquerai pas de partager le résultat Je ne relève pas la pique puérile de dynamitron, pas de temps à perdre avec son manque d'ouverture ni son égo.
- #69
Bonsoir,
j'ai lu en vitesse ce post,
j'ai passer quelques années de ma vie à mesurer et contrôler des compteurs d'énergie (au siècle passé)
les premiers compteurs électronique sortis sur le marché avaient une diode à effet Hall pour mesurer l'énergie
il y avait aussi des solution low cost avec des CTN qui mesuraient les variation de températures sur une résistance en série, mais refuser par le MAE car pas assez précis pour facturer , mais ce peut être une solution élégante pour mesurer l'énergie qui passe dans chaque phase
j'ai lu en vitesse ce post,
j'ai passer quelques années de ma vie à mesurer et contrôler des compteurs d'énergie (au siècle passé)
les premiers compteurs électronique sortis sur le marché avaient une diode à effet Hall pour mesurer l'énergie
il y avait aussi des solution low cost avec des CTN qui mesuraient les variation de températures sur une résistance en série, mais refuser par le MAE car pas assez précis pour facturer , mais ce peut être une solution élégante pour mesurer l'énergie qui passe dans chaque phase
- #70
- #71
Hello,
Je remarque que je n avais pas donner suite à ce post
Comme dis plus haut, j ai commandé et installé un shelly 3EM de chez Shelly.cloud. Je suis en 3x230 donc sans le neutre. Même si ce n’est pas dans la doc du Shelly, il est possible de le brancher en utilisant 2 des 3 pinces ampère métrique. Je récupère et graph la consommation totale. Par contre vu que je suis en 3x230, pas possible d avoir la consommation sur chaque phase. Uniquement le total.
Je remarque que je n avais pas donner suite à ce post
Comme dis plus haut, j ai commandé et installé un shelly 3EM de chez Shelly.cloud. Je suis en 3x230 donc sans le neutre. Même si ce n’est pas dans la doc du Shelly, il est possible de le brancher en utilisant 2 des 3 pinces ampère métrique. Je récupère et graph la consommation totale. Par contre vu que je suis en 3x230, pas possible d avoir la consommation sur chaque phase. Uniquement le total.
Dernière édition:
- #72
non
- #73
Bonjour a tous,
je cherche a faire la meme chose pour rentrer les infos dan sDomoticz. Je trouve ce qu'a dit "ced2ric" interessant. (j eme demande s'il n'existe pas un module "Aeotec" avec 2 pinces et 2 mesures de tension, prevu pour reseau triphase sans neutre, mais ce n'est pas vendu en europe.....Grrr)
En plus , ici il y a deux onduleurs qui sont relies avec un point commun sur le triphase dans tableau meme. Les 3 phases sont "tout" , sauf equilibrees bien sur.
C'est bien de dire que l'on doit utuliser son courant ... mais "gerer" c'est dabord "mesurer" , or, dans notre cas (3x230 S.N., tres frequent), cela semble plus hardu qu'il n'y parait!
je cherche a faire la meme chose pour rentrer les infos dan sDomoticz. Je trouve ce qu'a dit "ced2ric" interessant. (j eme demande s'il n'existe pas un module "Aeotec" avec 2 pinces et 2 mesures de tension, prevu pour reseau triphase sans neutre, mais ce n'est pas vendu en europe.....Grrr)
En plus , ici il y a deux onduleurs qui sont relies avec un point commun sur le triphase dans tableau meme. Les 3 phases sont "tout" , sauf equilibrees bien sur.
C'est bien de dire que l'on doit utuliser son courant ... mais "gerer" c'est dabord "mesurer" , or, dans notre cas (3x230 S.N., tres frequent), cela semble plus hardu qu'il n'y parait!
- #74
en utilisant du vrai matos pro cela devrait fonctionner en 3x230V.
DIRIS A-40 - Centrales de mesure monodépart (socomec.be)
Mais les prix ne sont surement pas les mêmes.
DIRIS A-40 - Centrales de mesure monodépart (socomec.be)
Mais les prix ne sont surement pas les mêmes.
- #76
J'avais vu plusieurs modules de chez eastron :
- avec tor et ethernet : x96-5F la référence avec ethernet j'ai vu que sur AE (schéma cablage)
- en directe et en rs485 eastron SDM630 https://www.kwhmeter.be/Webwinkel-P...nergie-meter-MODBUS-100A-LCD-MID-gekeurd.html
- #77
Bonjour, merci pour les infos envoyees.
J'oubliais de preciser.... le "module" de mesure devrait etre facilement relie a l 'installation donc ==> sans modifier le cablage existant (le jour ou je demenagerai , tout ce qui a ete ajoute devra etre enleve, pour que tout redevienne "normal"). Donc , "mesures par Tfo I" et prise de la tension sur circuit existant" (ca , c'est facile).
Les informations devraient etre lues et affichees dans Domoticz.
Ce que vous avez envoye comme exemple de materiel reprend bien la mesure par la methode des 2Wattmetres, il y a moyen d afficher les valeurs sur du 3ph-SN. J'avais vu que chez Ali il y avait un ou deux fournisseur qui semble serieux ( "qui ne font que cela") . (un d'entre eux n'utilise pas de TI, il faut interronpre le circuit pour devoyer les fils par le module (les TI sont dedans!), ce ne sera pas faisable facilement ici, sauf a rajouter un coffret (de plus) ... et j'ai vraiment plus la place!)
Un d'entre vous a t il deja place ce type de materiel ? (EASTRON )
Au debut de ce post , quelqu'un a parle du SIEMENS PAC3200... sur la doc de cet appareil , les differents schemas d'utilisation sont repris et l'on peut (aussi) voir les connexions pour un circuit a 2wattmetres, partiellement ou totalement galvaniquement isole. C'est donc bien faisable. (meme si l'on precise dans la doc du EASTRON que ce type de mesure perd legerement en precision a cause du calcul vectoriel... mais 0,5% c'est peanuts)
SI on sait rentrer cela facilement dans Domoticz, je me dirrigerai peut etre par la?
Bon dimanche.
J'oubliais de preciser.... le "module" de mesure devrait etre facilement relie a l 'installation donc ==> sans modifier le cablage existant (le jour ou je demenagerai , tout ce qui a ete ajoute devra etre enleve, pour que tout redevienne "normal"). Donc , "mesures par Tfo I" et prise de la tension sur circuit existant" (ca , c'est facile).
Les informations devraient etre lues et affichees dans Domoticz.
Ce que vous avez envoye comme exemple de materiel reprend bien la mesure par la methode des 2Wattmetres, il y a moyen d afficher les valeurs sur du 3ph-SN. J'avais vu que chez Ali il y avait un ou deux fournisseur qui semble serieux ( "qui ne font que cela") . (un d'entre eux n'utilise pas de TI, il faut interronpre le circuit pour devoyer les fils par le module (les TI sont dedans!), ce ne sera pas faisable facilement ici, sauf a rajouter un coffret (de plus) ... et j'ai vraiment plus la place!)
Un d'entre vous a t il deja place ce type de materiel ? (EASTRON )
Au debut de ce post , quelqu'un a parle du SIEMENS PAC3200... sur la doc de cet appareil , les differents schemas d'utilisation sont repris et l'on peut (aussi) voir les connexions pour un circuit a 2wattmetres, partiellement ou totalement galvaniquement isole. C'est donc bien faisable. (meme si l'on precise dans la doc du EASTRON que ce type de mesure perd legerement en precision a cause du calcul vectoriel... mais 0,5% c'est peanuts)
SI on sait rentrer cela facilement dans Domoticz, je me dirrigerai peut etre par la?
Bon dimanche.
- #78

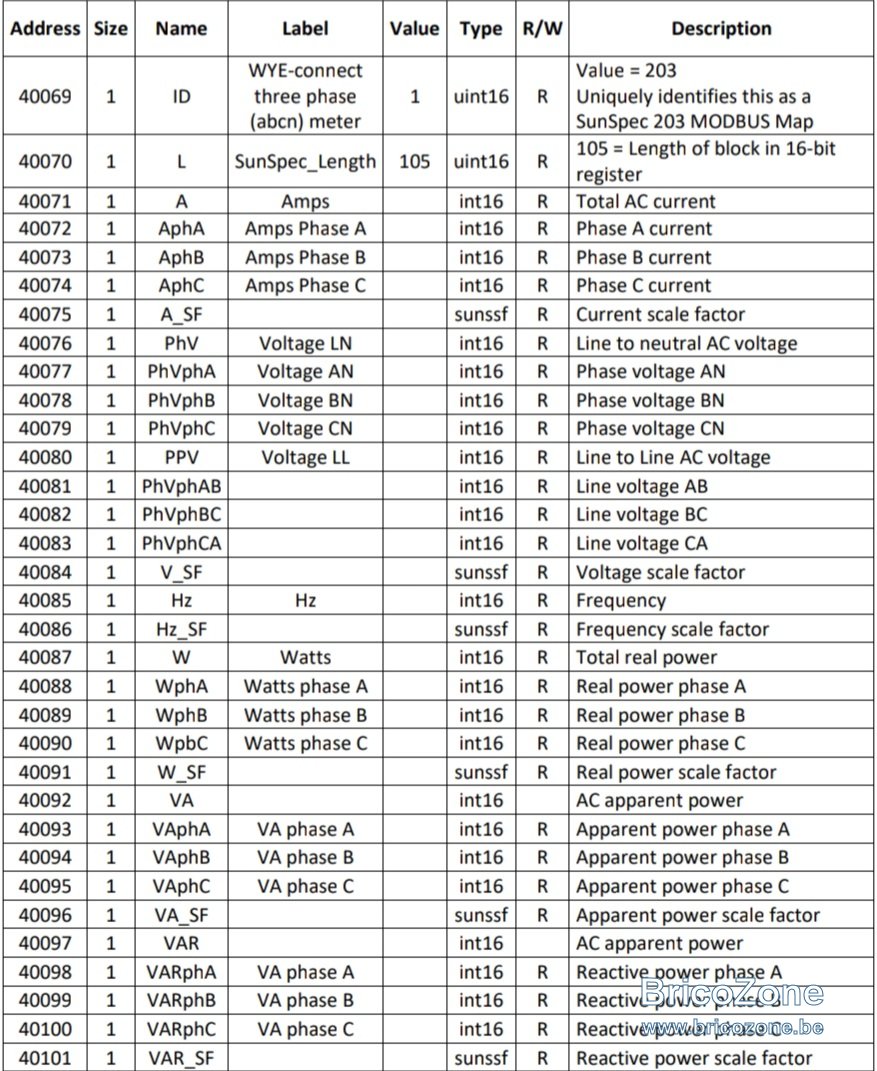

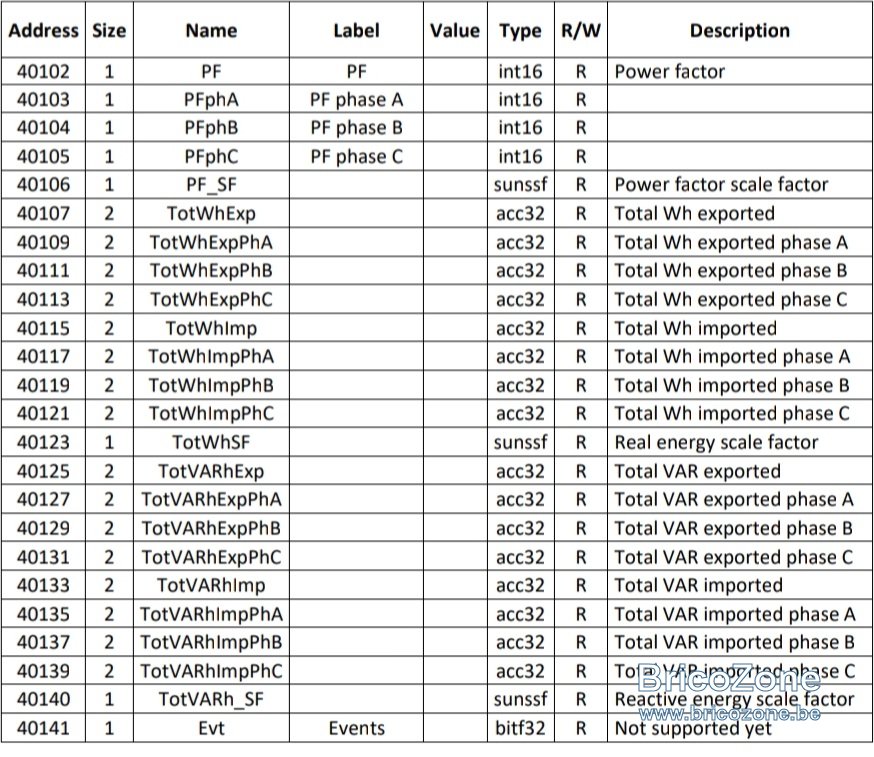

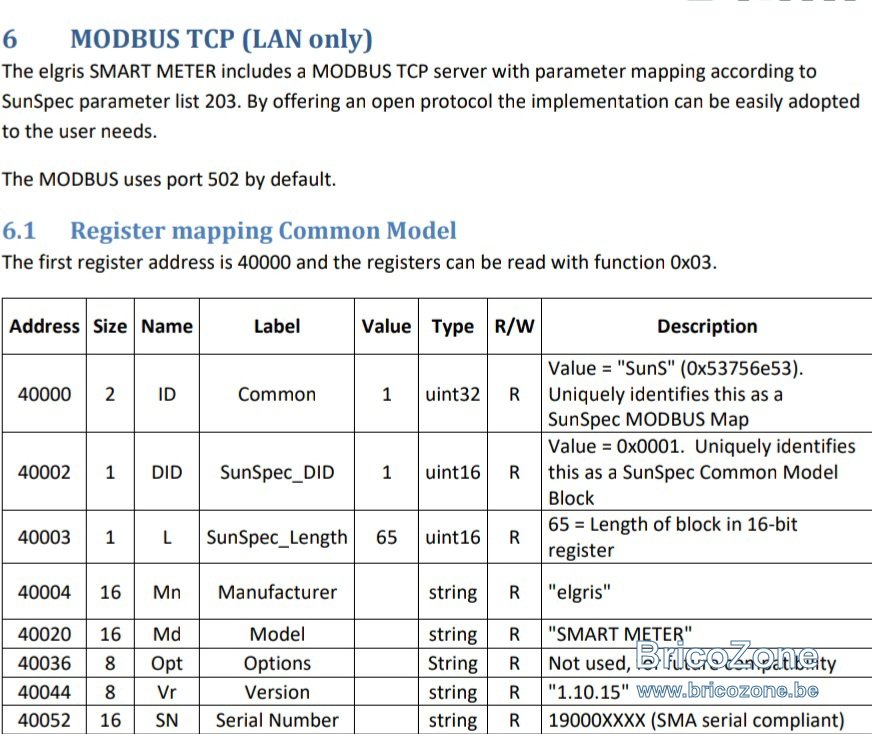

Je ne sais si ceci correpondrait exactement à vos attentes mais je pense que les modules Elgris donnent toutes les infos nécessaires et restent dans un budget raisonnable. (149€ en version WiFi, 3 pinces comprises)
Pour ceux qui ont des onduleurs SMA connectés il est également reconnu par le Sunny portal comme un meter compatible.
Pour ceux qui ont des onduleurs SMA connectés il est également reconnu par le Sunny portal comme un meter compatible.
Dernière édition:
- #79
Dans leur doc il ne fait mention que de triphasé type 3*400+N pas de 3*230. Tu as pu le tester ?
- #80
Le "eastron x96" repondrait aux criteres de raccordement, il a le sigle , monophase, triphase et triphase sans neutre, il sait donc le faire, mais je ne vois nulle,part qu il puisse rentrer ses donnees dans Domoticz, Jeedom ou Home Assistant.
Elgris, je ne connais pas... il faut que j aille voir mais Belgotux a vu qu il ne voyait pas 3x230 SN?....
C est quand meme quelque chose, on est quand meme pas les seuls a etre alimente ainsi....que retsera t il : Smapee?
Je cherche veinement et ce depuis longtemps deja. Alors sauf a trouver un module Aeotec prevu pour ca, avec 2 pinces et mesures des 2 tensions dito...(methode des 2 wattmetres), qui est introuvable, je ne vois pas.
Mais a y reflechir, chez Aeotec, on trouve une version monophase et une triphase....pq la version triphase n est pas parametrable pour ce type de fonctionnement ? Ca ferait moins de references en stock....non, eux ils multiplient les references qui deviennet vite introuvable....(gestion des annnes 50...!)
En attendant, je vois pas...
LA question reste donc posee....sauf a se faire installer un compteur double flux et a y ajouter une interface de lecture de la conso a rentrer dans le Rpi (domoticz ici)....on est pas rendu! Je tuse dessus....mais ca ne vient pas!
Elgris, je ne connais pas... il faut que j aille voir mais Belgotux a vu qu il ne voyait pas 3x230 SN?....
C est quand meme quelque chose, on est quand meme pas les seuls a etre alimente ainsi....que retsera t il : Smapee?
Je cherche veinement et ce depuis longtemps deja. Alors sauf a trouver un module Aeotec prevu pour ca, avec 2 pinces et mesures des 2 tensions dito...(methode des 2 wattmetres), qui est introuvable, je ne vois pas.
Mais a y reflechir, chez Aeotec, on trouve une version monophase et une triphase....pq la version triphase n est pas parametrable pour ce type de fonctionnement ? Ca ferait moins de references en stock....non, eux ils multiplient les references qui deviennet vite introuvable....(gestion
des annnes 50...!)En attendant, je vois pas...
LA question reste donc posee....sauf a se faire installer un compteur double flux et a y ajouter une interface de lecture de la conso a rentrer dans le Rpi (domoticz ici)....on est pas rendu! Je tuse dessus....mais ca ne vient pas!
