Mezzanine dans mon garage

Plumy · 5 Août 2014

Honnêtement, doubler, je ne le ferai pas. En effet, dans mon cas je dois découper une paroi en OSB, puis découper l'isolant et seulement venir visser mon sabot. Je l'ai fait 13 fois, j'ai plus envie de le faire

Je pense que l'étrésillon et le madrier au milieu fera l'affaire. Au pire je me souviendrai de pas trop forcer à cet endroit-là. D'autant que c'est en plein milieu du garage et que les "poids" seront plutôt sur les extrémité pour que ça reste un minimum exploitable.

fradeco · 5 Août 2014

Re.

Pour une charge de 160 kg/m², (ce qui ne sera jamais le cas) il n'est pas nécessaire de doubler.

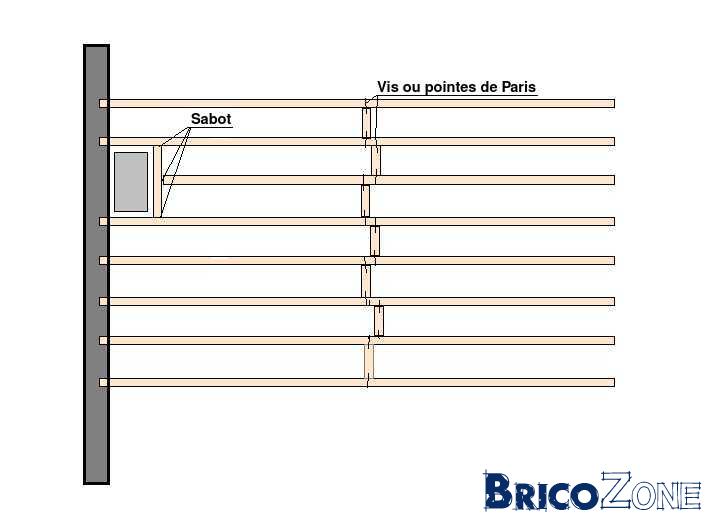

Ce que djo013 propose, ce fait pour des charges plus importantes de l'ordre de 250 kg/m² et pour des dimensions de trémies plus grandes (Escalier, cheminées....). Dans ces cas le doublement des solives se justifie.

Plumy · 5 Août 2014

Au fait, je me pose toujours une question : L'étrésillon de 60cm devant la vmc sur lequel je vais venir refixer une solive, je le fais tenir par serrage une fois que j'ai chainé les premières solives où est-ce que j'utilise des sabots ? J'ai tendance à croire que les sabots aideront mieux à reprendre la charge que sans...

djo013 · 6 Août 2014

Bonjour,

En effet j'aime bien quand c'est costaud

, mais comme je l'ai dis votre montage est tout aussi correcte surtout pour du 160kg/m²

Pour l'étrésillon, vous pouvez utiliser des sabots, ce sera plus facile, maintenant à vous de voir si vous prenez les sabots à ailes extérieurs ou intérieurs

Oui, je me doute que c'est pas facile de faire les découpes afin de placer les sabots !

Jo

Plumy · 6 Août 2014

djo013;896544 a dit:
Bonjour,

En effet j'aime bien quand c'est costaud , mais comme je l'ai dis votre montage est tout aussi correcte surtout pour du 160kg/m²

Pour l'étrésillon, vous pouvez utiliser des sabots, ce sera plus facile, maintenant à vous de voir si vous prenez les sabots à ailes extérieurs ou intérieurs

Oui, je me doute que c'est pas facile de faire les découpes afin de placer les sabots !

Jo

Aile extérieur et en fait je les ai déjà puisque finalement je me suis arrêté plutôt que prévu. Une fois que le montage sera fait autour de la vmc j'aurai mis 14 solives à la place de 15 prévues. Donc il me reste 2 sabots qui pourraient être utilisé à cet effet.

fradeco · 6 Août 2014

Bonjour Plumy,

Pour l'étrésillon de support de solive, il faut mettre en place des sabots c'est indispensable.
Pour le chaînage, si celui-ci est mis en oeuvre par serrage c'est moins grave.

Plumy · 6 Août 2014

fradeco;896608 a dit:
Bonjour Plumy,

Pour l'étrésillon de support de solive, il faut mettre en place des sabots c'est indispensable.
Pour le chaînage, si celui-ci est mis en oeuvre par serrage c'est moins grave.

Ok super. Ce sera fait comme ça !

djo013 · 6 Août 2014

N'oubliez pas une petite photo une fois le travail fini

Jo

Plumy · 6 Août 2014

djo013;896621 a dit:
N'oubliez pas une petite photo une fois le travail fini

Jo

Je n'y manquerai pas ! Mes solives sont sensées être remplacées aujourd'hui j'ai demandé à en reprendre une en plus pour faire le chainage (non prévu à la base). Ca devrait être fait rapidement puisqu'il ne me reste que le chainage et le renfort au niveau de la vmc.

Après ça ce sera vissage de l'osb. En tous cas le résultat donnera fort maison ossature bois

Un des murs du garage est déjà en osb (je finirai le haut une fois que j'aurai le plancher), puis il y aura la structure en bois et le plancher en osb. Ca sera magnifique ! Qui plus est je pourrai vider le broll accumulé dans le garage.

Plumy · 10 Août 2014

Pour ceux qui attendraient des photos, ce sera pour plus tard. J'ai tenté de finaliser ça aujourd'hui mais avec une scie circulaire sur table c'est moi facile que je ne l'avais imaginé pour couper mes madriers de 3m de long.

Ca dépasse largement de la table et pas facile de le faire avancer vers la scie. En attendant que je trouve une scie à onglet, c'est en standby

dd1 · 10 Août 2014

Une bonne scie à main devrait faire l'affaire un peu de muscle non de dieu

Plumy · 11 Août 2014

dd1;898220 a dit:
Une bonne scie à main devrait faire l'affaire un peu de muscle non de dieu

J'ai les deux, mais j'avais pas envie de m'ennuyer

Puis avec une scie à main il y a toujours des échardes, donc il faut reponcer après etc. A la machine ça ira plus vite. :=)

Plumy · 15 Août 2014

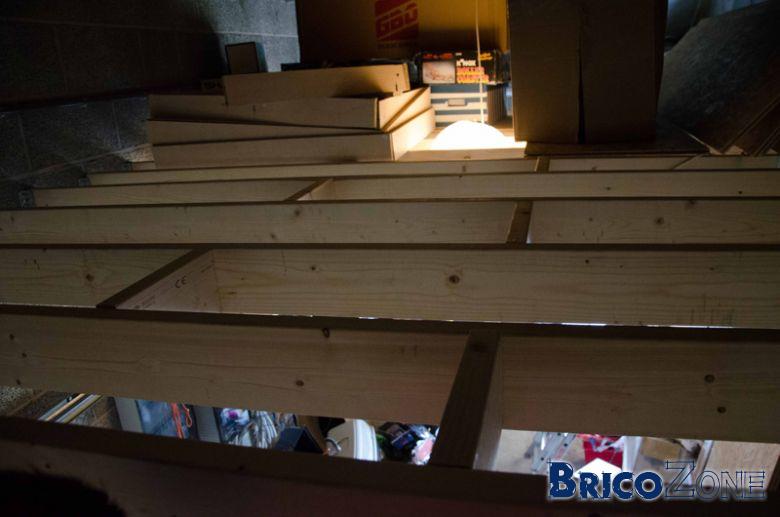

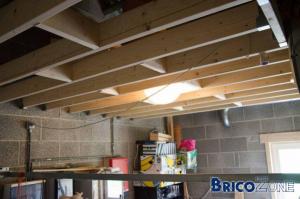

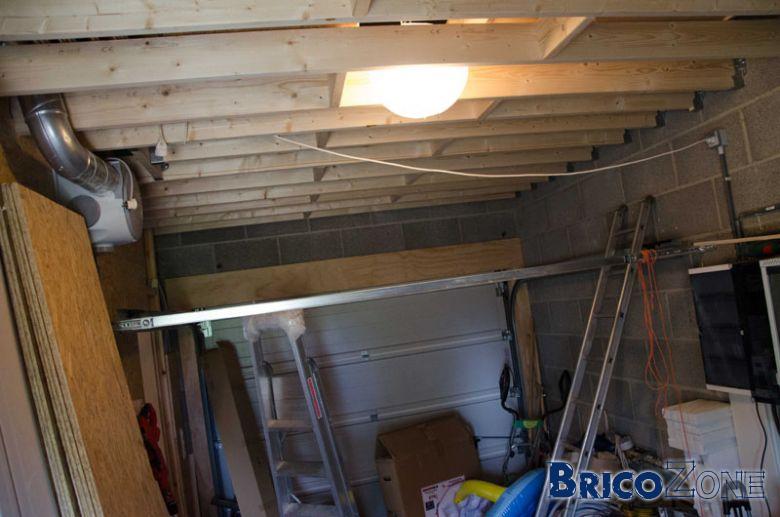

Et voilà, le chainage est fini. Avec le bon outillage, j'ai fait ça en 2h (avec la pose de la dernière poutre).

Avant que les mauvaises langues ne passent, je réalignerai les étrésillons par rapport aux plaques osb. Je les ai mise au niveau des rainures de la plaque centrale.

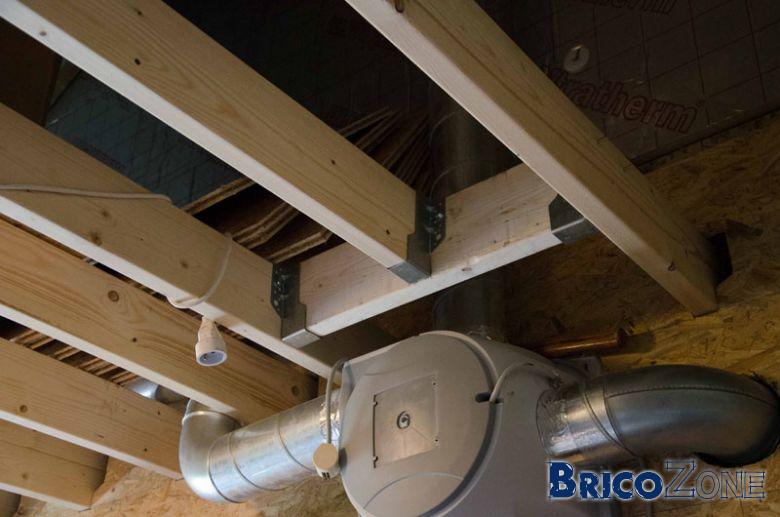

Et comme vous pouvez le voir j'ai déjà un peu de brolls là au-dessus. J'avais déjà commencé à remplir avant de faire le chainage en fait. Donc là j'ai du retirer tout le plancher (que je n'avais pas fixé bien entendu) pour pouvoir ajouter la dernière poutre au niveau de la vmc.

[/url]

[url=https://www.bricozone.be/data/attachment-files/legacy/3594553ee10b6cf65e.jpg]

fafalili · 15 Août 2014

et plumy tu peux placer ton escalier que tu devais placer pour ton grenier dans ton garage lol bon je suis déjà sorti mdrrr

Plumy · 12 Janvier 2015

fafalili;899716 a dit:
et plumy tu peux placer ton escalier que tu devais placer pour ton grenier dans ton garage lol bon je suis déjà sorti mdrrr

Tu ne croyais pas si bien dire à mon avis. C'est ce que je vais faire.

Pour info, le plancher en osb avait été fait dans la foulée à l'exception des 54 derniers cm. Je voulais finir la paroi en osb avant. Mais pour finir la paroi je devais faire mon éclairage extérieur (la gaine électrique passe au niveau de cette paroi). L'éclairage ayant été fait, j'ai pu fini la paroi ce week-end et donc finir le plancher.

Autre info, j'ai profité des madriers pour y fixer deux armatures TL 36W. Il y fait plus clair que dans un atelier professionnel !

Je mettrai une photo dès que le garage sera rangé et nettoyé (je fais ça demain ou après demain).

tvb001 · 10 Janvier 2018

Bonjour,
Je resors cette discussion car je voudrais faire la même chose dans mon garage.

A la difference de Plumy, mon garage est un peu plus large; 405mm. Je suppose donc que la taille de mes solives ainsi que l'espacement doit etre adapté par rapport à la réalisation de Plumy :

"En suivant les conseils de fradeco, j'ai été chercher des solives de 38*140. La portée est de 3m et je les soutiens avec des sabots de 38*148*1,5mm. La charge utile est estimée à 160kg/m2"

Pourrait on me conseiller sur :
- la dimension de mes solives afin d'avoir une charge utile d'au moins 150kg/m2 (ce ne sera que pour entreposer des outils mais comme dit précédemment, on a souvent tendance à stocker)
- La distance entre mes solives
- La hauteur conseillée de mon garage; je pense laisser 240 (le bas des solives a 240), est ce suffisant pour un garage ? Ce ne sera pas trop "écrasé" ?
- Quel epaisseur pour l'OSB ? 18 est il suffisant ?
- Faut il des chevilles spéciales et quel diamètre (8?) pour fixer les sabots dans mes murs (murs en bloc terre cuite); vis ou tire-fond ?

Pour le reste, je pense qu'avec les informations trouvées sur BZ je devrais m'en sortir

Un grand merci d'avance

Thierry

fradeco · 10 Janvier 2018

Bonjour

Voici pour info, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5.

Sur la base d'une charge de 182 kg/m² uniformément répartie comme suit :

Charges permanentes :
Panneaux OSB ép. 18 mm = 11 kg/m²
Poids propre solives = 16 kg/m²

Charges d'exploitations :
Charges fixes et mobiles temporaires maximum = 155 kg/m²

Dans cette hypothèse :
Pour une classe de service 1.
Une portée de 4.05 m
Il faudrait mettre en œuvre des solives de bois massif résineux du type SRN ou similaire, de classe C 24.
D'une section de 63 x 173 mm
Espacées de 40 cm d'axe en axe.

Validation de l’ETAT LIMITE ULTIME (ELU)
Flexion : Résistance max. de 24.00 MPa
Contrainte max. admise = 12.18 MPa
Contrainte max. dans la pièce sous l’effet de la charge = 7 MPa = OK
Cisaillement : Résistance max. de 4.00 MPa
Contrainte max. admise = 1.85 MPa
Contrainte max. dans la pièce sous l’effet de la charge = 0.30 MPa = OK
Compression transversale : Résistance max. de 2.50 MPa
Coefficient de majoration kc 90 = 1
Contrainte max. admise = 1.15 MPa
Longueur d’appuis minimum = 35 mm
Contrainte max. dans la pièce sous l’effet de la charge = 0.16 MPa = OK

Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 4.050 / 400 = 10.1 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 9.1 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 9.9 mm = OK

Chaînage d’entretoises de même section espacées de +/- 2.00 m

Pour des raisons de mise en oeuvre et réglage de niveau, je vous conseille de fixer vos solives dans des sabots cloués sur des muralières ancrées chimiquement dans les murs porteurs à raison d'une TF M 10 ou une cheville à bague expansible tous les 40 cm.

Bonne réflexion.

Plumy · 10 Janvier 2018

tvb001 a dit:
- la dimension de mes solives afin d'avoir une charge utile d'au moins 150kg/m2 (ce ne sera que pour entreposer des outils mais comme dit précédemment, on a souvent tendance à stocker)

Si tu voyais tout ce que j'ai là au-dessus

J'ai carrément remonté mon ancien meuble TV (avec des cases) qui pèse une tonne pour l'utiliser comme armoire de stockage. Va vraiment falloir que je pense à terminer de ranger tout ça d'ailleurs...Le soucis de ce genre de rangement c'est qu’en été il y fait une température de fou et en hiver il y fait froid. Pas trop envie de s'y éterniser quoi...

tvb001 · 10 Janvier 2018

Super, merci beaucoup pour ces informations

tvb001 · 12 Janvier 2018

Petite question concernant les muralières, doivent elles avoir les memes caractéristiques que les solives (63 x 173 mm) ?
