Motorisation et éclairage de portail : Projet ambitieux

Plumy

• 15 Février 2017

• #41

Je me fais un monologue, mais je sais que vous allez revenir

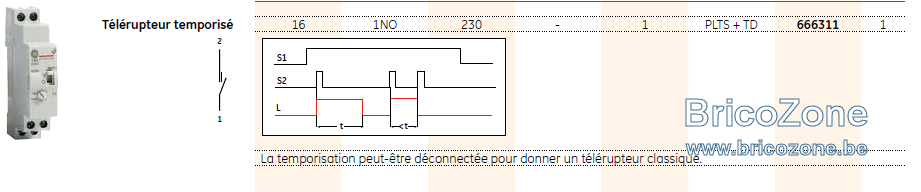

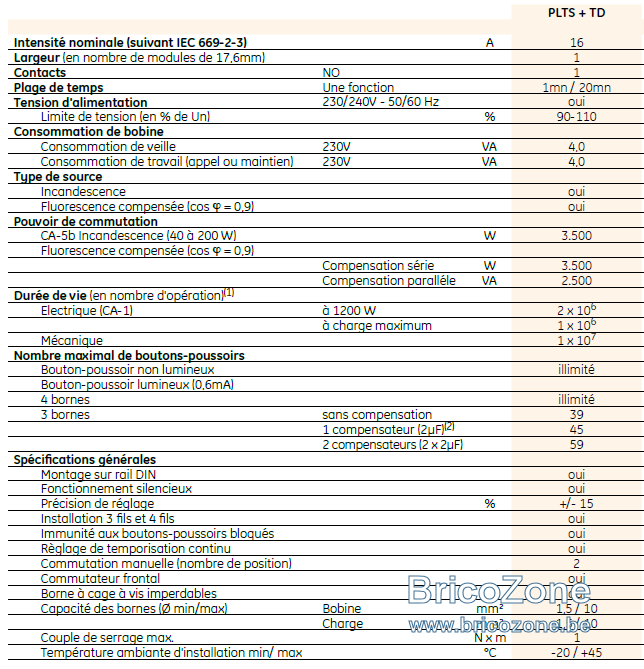

Celui-ci conviendrait ?



omega.067

• 15 Février 2017

• #42

ça, je pense que c'est un télérupteur "classique" , équipé d'une tempo à maxima
seulement comme ton relais donne plusieurs impulsions lors de la manoeuvre, si les impulsions sont plus rapprochées que la tempo, il va allumer, éteindre, allumer, éteindre, allumer, éteindre........
en fait comme tu annonces les impulsions, 1 à l'ouverture, 1 à la fermeture, (et d'autres entre temps, c'était un peu "confus" ton "rapport" au point 4 et 6, les 30sec, c'est la même impulsion que celle lors de l'ouverture ou de la fermeture, qui "perdure" ou il y a une coupure et c'est une autre qui survient)
ouverture >éclairage tempo( par ex 5 min) ...... fermeture avant les 5min> extinction directe
si fermeture après les 5min, > allumage pour 5min
donc en gros, ouverture, ça bipe pendant l'ouverture et continue à biper sans arrêt pendant 30sec, idem pour la fermeture ??
Michel



Dernière édition: 15 Février 2017

Plumy

• 15 Février 2017

• #43

Attention que j'ai bien dit que c'est un bip continu tout du long. En gros à partir du moment ou j'actionne l'ouverture ou la fermeture ça fait Biiiiiiiiiiiiiiip pendant presque 60 secondes.

Dans ce que tu dis, j'ai l'impression que tu as compris que ca fait : Biiiiiiiiiiiiiiiip bip bip bip bip. Mais ce n'est pas le cas.

Et donc, dis autrement :
- Quand le portail n'est pas actionné le contact est ouvert et j'ai 20v.
- Quand le portail est actionné, le contact se ferme pendant 60sec avant de se ré-ouvrir jusqu'à la prochaine manoeuvre, à ce moment là on a 0v.

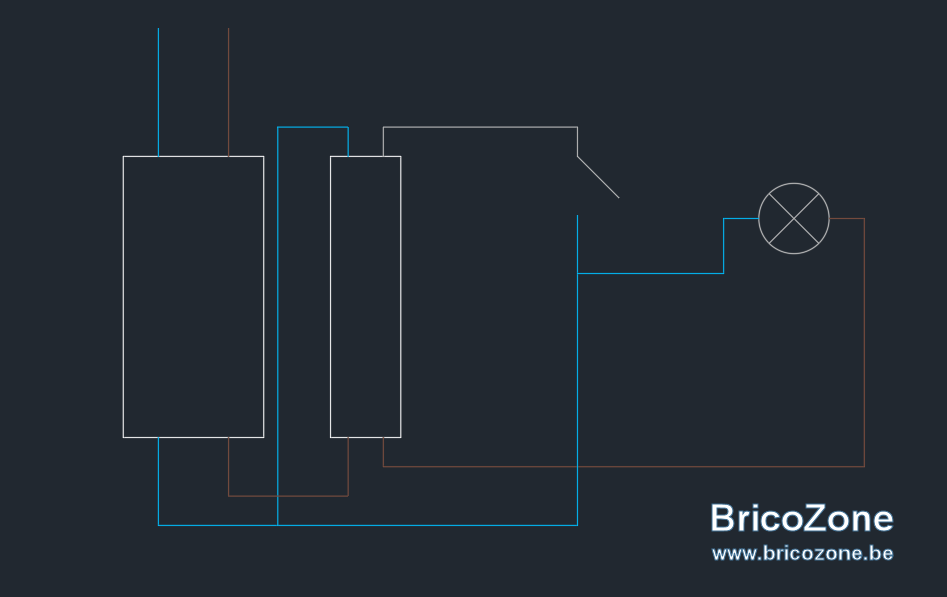

J'ai fais 2 schémas de raccordement, ça vous semble correcte ? (l'interrupteur c'est le relai du moteur)



omega.067

• 15 Février 2017

• #44

ok, maintenant, j'ai bien pigé (mais avoues que la première "description était un peu "olé-olé"
au fait, les 20v que tu découvre, c'est un tension fantôme "induite" il n'y a pas de jus réel
bon, il n'en reste que tu dois utiliser un temporisateur à retard à l'extinction, celui ci se fichera pas mal du nombre d'impulsions (il se ré-initialisera à chacune d'elles) et ne sera pas ennuyé par une longue impulsion
en fait, son contact s'enclenche au début de l'impulsion, et sa tempo démarre dès la fin de l'impulsion
ton schéma m'a l'air ok mais j'ignore le matos utilisé en tant que tempo
Michel



Plumy

• 15 Février 2017

• #45

Ok. J'ai trouvé la référence chez Hager mais on dépasse la barre des 100€. Ca me parait un peu excessif. Chez Vynckier je n'ai pas trouvé la référence adéquate.

Edit: va vraiment falloir m'aider à trouver les références parce que je m'y perds...Je viens de regarder chez schneider mais je n'ai pas trouvé alors qu'il y a forcément...Je vais regarder chez Legrand...A coté de ça; ce tableau-là étant fait en vynckier j’aimerais autant du vynckier...Après il faudra voir la différence de prix aussi.



Dernière édition: 15 Février 2017

omega.067

• 15 Février 2017

• #46

schneider RE22R2MXMU ±50€
ça devrait convenir



Plumy

• 16 Février 2017

• #47

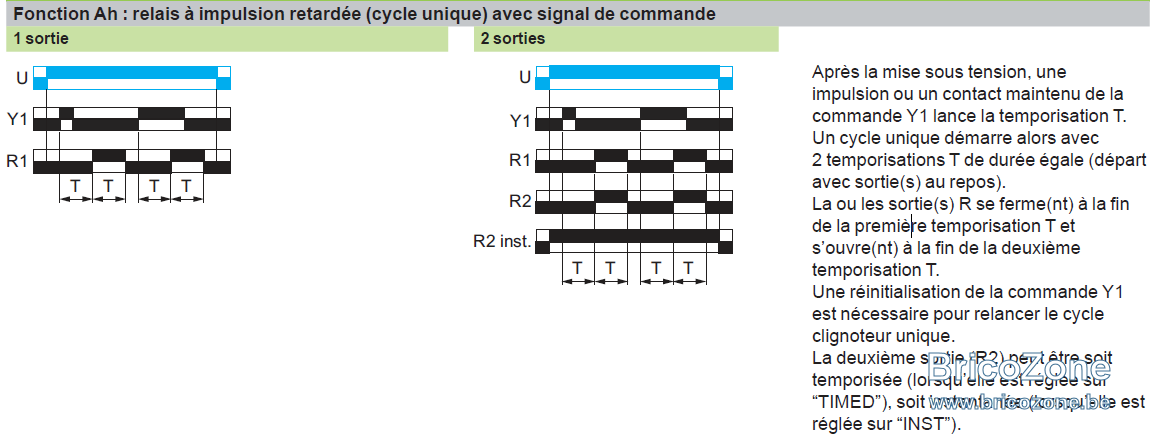

Ok. Je suppose que la fonctionqui nous intéresse est la Ah ?



Plumy

• 16 Février 2017

• #48

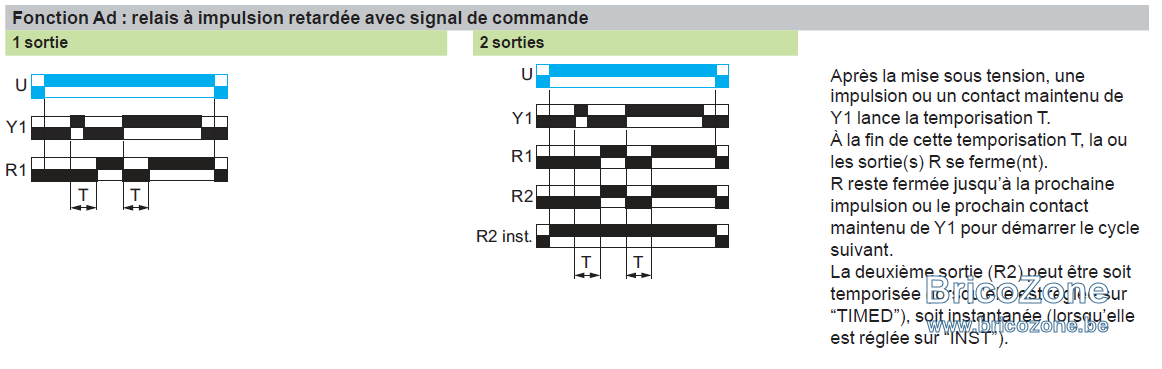

Quoi que la Ad me parait peut-être plus adéquate.



omega.067

• 16 Février 2017

• #49

oui, c'est la Ad, car l'autre va "clignoter"



Plumy

• 16 Février 2017

• #50

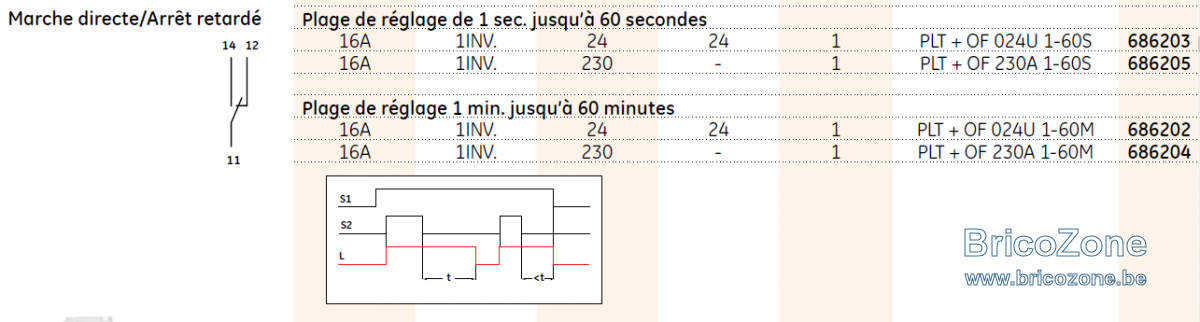

Ici chez Vyncklier, il conviendrait aussi si j'ai bien compris



omega.067

• 16 Février 2017

• #51

oui, ça marche, c'est tout a fait ça



Plumy

• 16 Février 2017

• #52

Cool, je crois que j'ai compris

Et donc chez Hager on a celui-ci : http://www.hager.be/produits-e-cata...programmation-horaire/relais/ezn003/18662.htm



Dernière édition: 16 Février 2017

omega.067

• 16 Février 2017

• #53

Plumy a dit:

Cool, je crois que j'ai compris

Et donc chez Hager on a celui-ci : http://www.hager.be/produits-e-cata...programmation-horaire/relais/ezn003/18662.htm

Cliquez pour agrandir...

non, pas vraiment
celui-la est temporisé à l'enclenchement, et ce dont tu as besoin, c'est temporisé au déclenchement



Plumy

• 16 Février 2017

• #54

Mais celui-ci n'est pas bon non plus, si ?
http://www.hager.be/produits-e-cata...programmation-horaire/relais/ezn002/19855.htm

J'ai l'impression qu'ici la temporisation démarre quand l'impulsion stoppe.



omega.067

• 16 Février 2017

• #55

si, si, ça marche, effectivement, la tempo démarre quand l'impulsion stoppe, mais le contact s'enclenche dès le début de l'impulsion, et se déclenche à la fin de la tempo



Plumy

• 16 Février 2017

• #56

Okay. Bon maintenant que j'ai suffisamment de modèle je pourrai voir lequel est le moins onéreux

Je reviendrai vers vous au début du printemps quand je mettrai tout ça en plus définitivement.

Dernière question : Donc en fait j'ai besoin d'un seul fil pour remonter vers le relai temporisé depuis l'autre relai (et je repique la 2eme sortie sur le neutre). Je peux donc utiliser mon 3e fil pour revenir avec mon 230v vers les lampes ?



omega.067

• 16 Février 2017

• #57

oui, ça marche, n'oublies pas d'utiliser un interr crépusculaire aussi, sinon, éclairage le jour



Plumy

• 17 Février 2017

• #58

Ouep.

Je ne sais d'ailleurs pas encore si je le mettrai au niveau de ma pillasse ou sur ma façade à l'entrée du garage...Il sera mieux exposé au niveau de la façade, mais ce sera moins esthétique aussi (et surtout moins pratique niveau câblage).



omega.067

• 17 Février 2017

• #59

si tu le mets sur la façade, il pourra éventuellement servir à autre chose aussi
Michel



flashman

• 17 Février 2017

• #60

Tu regardes chez Aliexpress ou Amazon, il y a même moyen de s'en tirer pour 10/15 euros si on veux... Des relais je parle...

Il y en a à tout les prix...



Dernière édition: 17 Février 2017
