Sections de bois pour pergola
- Gros Oeuvre - Toiture, Charpente
- Auteur du sujet Kilouti
- Date de début
- #202
bonjour,
Merci Fradeco pour cette mine d'informations.

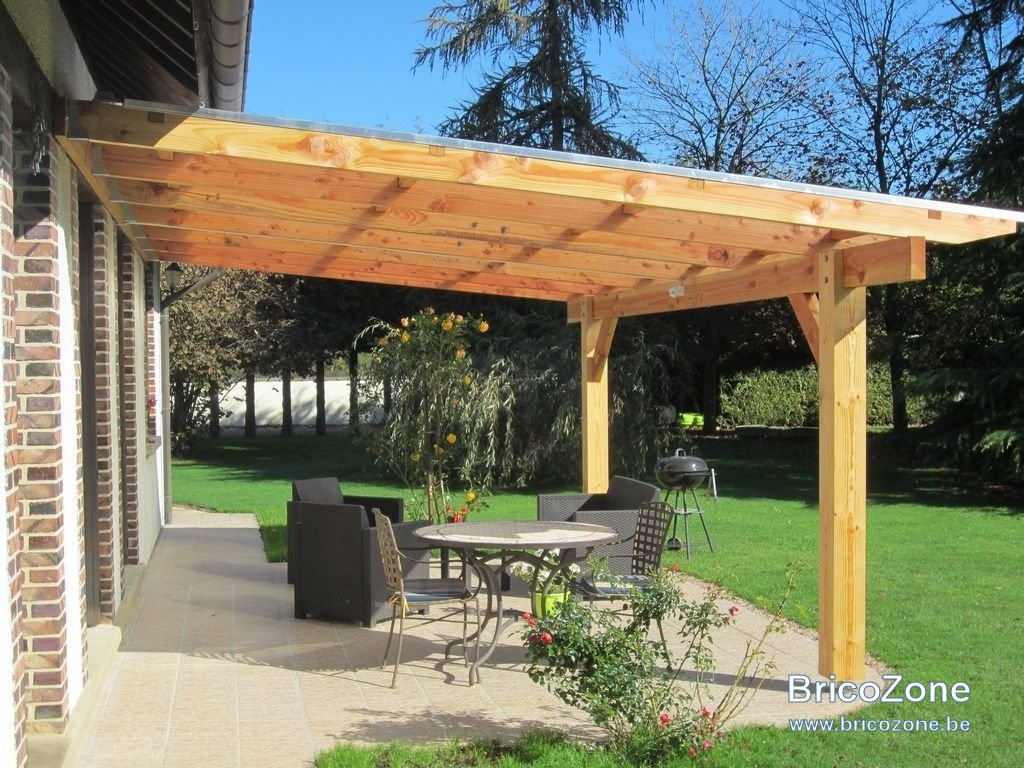

Je me lance également dans la conception d'une pergola que je voudrais ressembler à ceci : https://www.pinterest.fr/pin/190769734204053983/ ou cela : https://www.lairdubois.fr/pas-a-pas/330-pergola-en-douglas.html
Idéalement j'aimerai uniquement 2 poteaux sur une longueur maximum (5 ou 6 ou 7 m...) ?
Je m'interroge également sur la hauteur maximum des poteaux car ma terrasse est surélevée de 1 m et donc si je veux que la pergola fasse au moins 2,7m de haut, puis-je mettre des poteaux de 3,7m ?
Concernant les voliges, sur quelle largeur maximale on peut partir sans risquer une déformation ?
Donc l'idéal serait d'avoir un plan avec les sections idoines pour une structure avec 2 poteaux, longueur maximale et largeur de 3,5m
cordialement et merci pour l'aide
Merci Fradeco pour cette mine d'informations.
Je me lance également dans la conception d'une pergola que je voudrais ressembler à ceci : https://www.pinterest.fr/pin/190769734204053983/ ou cela : https://www.lairdubois.fr/pas-a-pas/330-pergola-en-douglas.html
Idéalement j'aimerai uniquement 2 poteaux sur une longueur maximum (5 ou 6 ou 7 m...) ?
Je m'interroge également sur la hauteur maximum des poteaux car ma terrasse est surélevée de 1 m et donc si je veux que la pergola fasse au moins 2,7m de haut, puis-je mettre des poteaux de 3,7m ?
Concernant les voliges, sur quelle largeur maximale on peut partir sans risquer une déformation ?
Donc l'idéal serait d'avoir un plan avec les sections idoines pour une structure avec 2 poteaux, longueur maximale et largeur de 3,5m
cordialement et merci pour l'aide
- #203

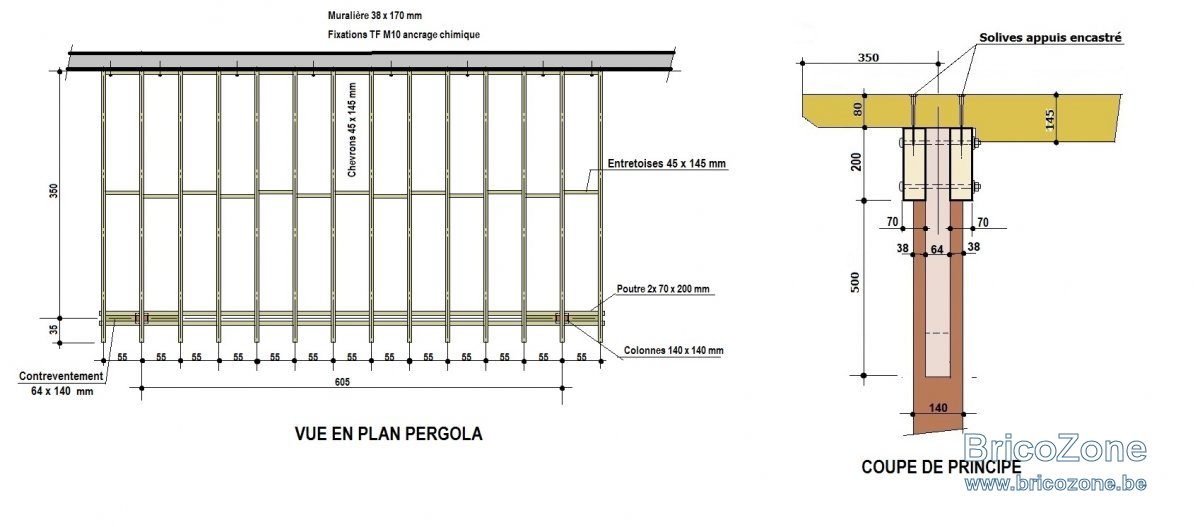

Sorry mais cela demande un peu de réflexion et de calculs pour voir ce qu'il est possible de faire.
Pour la suite, j'imagine une pergola de 5.00 voir 7.00 m x 3.50 m.
C'est très optimiste pour si peu de support, mais on verra.
Pour la suite, j'imagine une pergola de 5.00 voir 7.00 m x 3.50 m.
C'est très optimiste pour si peu de support, mais on verra.
- #205
Bonjour,
Un grand merci pour cette étude et au retour rapide ! Cela correspond quasiment à ce que je voulais.
J'ai toutefois encore quelques interrogations concernant :
- les poteaux : je dois aller chercher le sol pour faire les plots, à 1 m en dessous de ma terrasse en bois. Est ce que des poteaux de 3.60 m de hauteur est possible ?
- les chevrons : est-ce possible de diviser leur nombre par 2 (ou plus) afin d'avoir 1 m (ou plus) d'écartement entre eux ? Ceci pour des raisons esthétiques si je veux mettre des lattes inclinées à X degrés entre chaque chevron.
- les solives d'appuis encastrés : Je ne vois pas à quoi cela correspond, ce sont des clous en bois ?
- Contreventement : je me questionne sur le principe de fixation sur la partie haute, il faut visser ou boulonner le contreventement avec les 2 deux poutres ?
Merci
Un grand merci pour cette étude et au retour rapide ! Cela correspond quasiment à ce que je voulais.
J'ai toutefois encore quelques interrogations concernant :
- les poteaux : je dois aller chercher le sol pour faire les plots, à 1 m en dessous de ma terrasse en bois. Est ce que des poteaux de 3.60 m de hauteur est possible ?
- les chevrons : est-ce possible de diviser leur nombre par 2 (ou plus) afin d'avoir 1 m (ou plus) d'écartement entre eux ? Ceci pour des raisons esthétiques si je veux mettre des lattes inclinées à X degrés entre chaque chevron.
- les solives d'appuis encastrés : Je ne vois pas à quoi cela correspond, ce sont des clous en bois ?
- Contreventement : je me questionne sur le principe de fixation sur la partie haute, il faut visser ou boulonner le contreventement avec les 2 deux poutres ?
Merci
- #206
Alors ; Agrandir l'espace entre chevrons (solives) c'est possible mais cela implique une modification des sections des chevrons. Car il y a du poids supplémentaire a reprendre.
L'implantation sera comme suit :
55 cm + 540 cm (5x 110) + 55 cm, dans cette configuration il faut des chevrons de 63 x 173 mm espacés de 110 cm d'axe en axe.
La muralière 38 x 173 mm et la poutre 2x 70 x 200 mm sont toujours OK

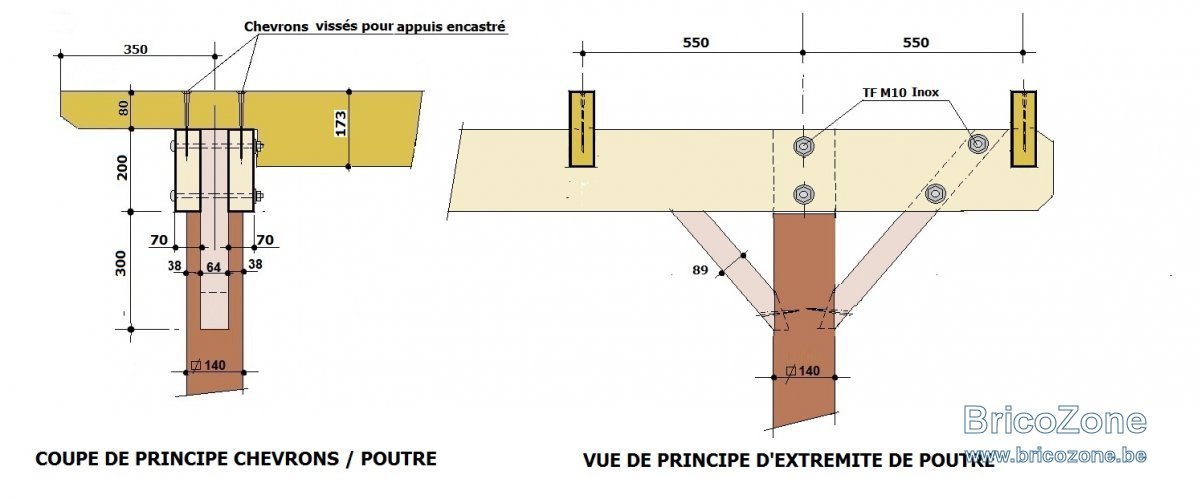

Les chevrons pour être en appuis ''encastrés'' doivent être vissés dans les poutres. Les vis 6 x 130 mm minimum doivent au moins pénétrer dans les poutres de 50 mm
Les contreventement sont boulonnés comme figuré sur le schéma ci-après
L'implantation sera comme suit :
55 cm + 540 cm (5x 110) + 55 cm, dans cette configuration il faut des chevrons de 63 x 173 mm espacés de 110 cm d'axe en axe.
La muralière 38 x 173 mm et la poutre 2x 70 x 200 mm sont toujours OK
Les chevrons pour être en appuis ''encastrés'' doivent être vissés dans les poutres. Les vis 6 x 130 mm minimum doivent au moins pénétrer dans les poutres de 50 mm
Les contreventement sont boulonnés comme figuré sur le schéma ci-après
- #207
Bonsoir,
Ok tout est clair à présent. Merci.
Question subsidiaire sur les sections : si je fais le choix de réduire la distance des poteaux avec le mur de 35 cm soit 3,15 m et de ne pas mettre les débords de poutres au niveaux des poteaux, soit des longueurs de poutres de 6,10 m, est-ce que la taille des sections serait modifiée ?
cordialement
Ok tout est clair à présent. Merci.
Question subsidiaire sur les sections : si je fais le choix de réduire la distance des poteaux avec le mur de 35 cm soit 3,15 m et de ne pas mettre les débords de poutres au niveaux des poteaux, soit des longueurs de poutres de 6,10 m, est-ce que la taille des sections serait modifiée ?
cordialement
- #208
Les porte à faux en extrémité de la double poutre en façade soulage cette poutre du point de vue déformation et permet d'écarter les colonnes avec une portée de 5.40 m + 2x 0.55 m
Si ces portes à faux n'existent pas la portée entre colonnes serait au maximum de 4.85 m.
La diminution de la portée entre le mur et les colonnes ne permet pas de diminuer la section des chevrons. Seul l'espacement entre ceux-ci pourrait passer de 1.10 m à 1.60 m d'axe en axe.
Si ces portes à faux n'existent pas la portée entre colonnes serait au maximum de 4.85 m.
La diminution de la portée entre le mur et les colonnes ne permet pas de diminuer la section des chevrons. Seul l'espacement entre ceux-ci pourrait passer de 1.10 m à 1.60 m d'axe en axe.
- #210
Bonjour,
Je me permet de vous demander conseil pour un projet pergola 5x4.
Au départ, ce serai une pergola avec voile d'ombrage mais par la suite, avec le projet d'y mettre des panneau photovoltaïques.
.Je voulais savoir dans un premier temps qu'elle bois privilégié ? Douglas ou sapin?
.je pensais à 3 poteaux 15x15
2 sommier 8/23
. Chevrons 7x18
. Muralliere 7/18
Et sans chainage
Est ce bien?
Merci d'avance
Je me permet de vous demander conseil pour un projet pergola 5x4.
Au départ, ce serai une pergola avec voile d'ombrage mais par la suite, avec le projet d'y mettre des panneau photovoltaïques.
.Je voulais savoir dans un premier temps qu'elle bois privilégié ? Douglas ou sapin?
.je pensais à 3 poteaux 15x15
2 sommier 8/23
. Chevrons 7x18
. Muralliere 7/18
Et sans chainage
Est ce bien?
Merci d'avance
- #211
@Seby71 bonjour,

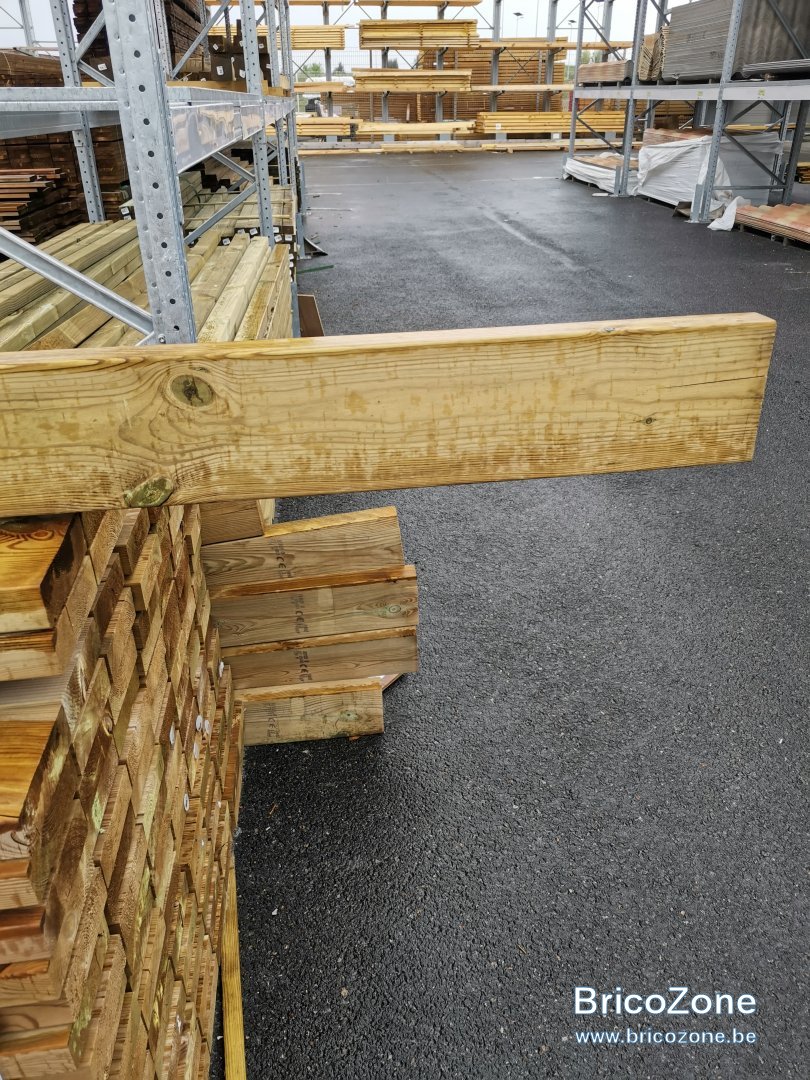

Pour une pergola qui sera soumise à tous les caprices atmosphériques je n'ai aucune hésitation pour le choix du Douglas de classe C 24 traité autoclave de classe C 3 > C4.
Pour ce qui est du calcul des sections il faut partir sur un revêtement de toiture de panneaux Photo voltaïques fixés sur une résille de lambourdes elles même fixées sur les chevrons.
Pour le chaînage c'est à vous de voir.

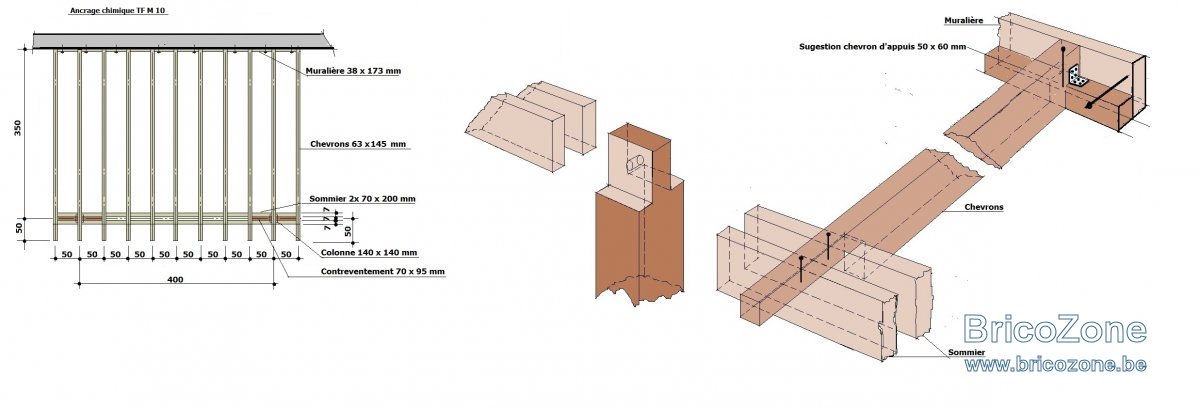

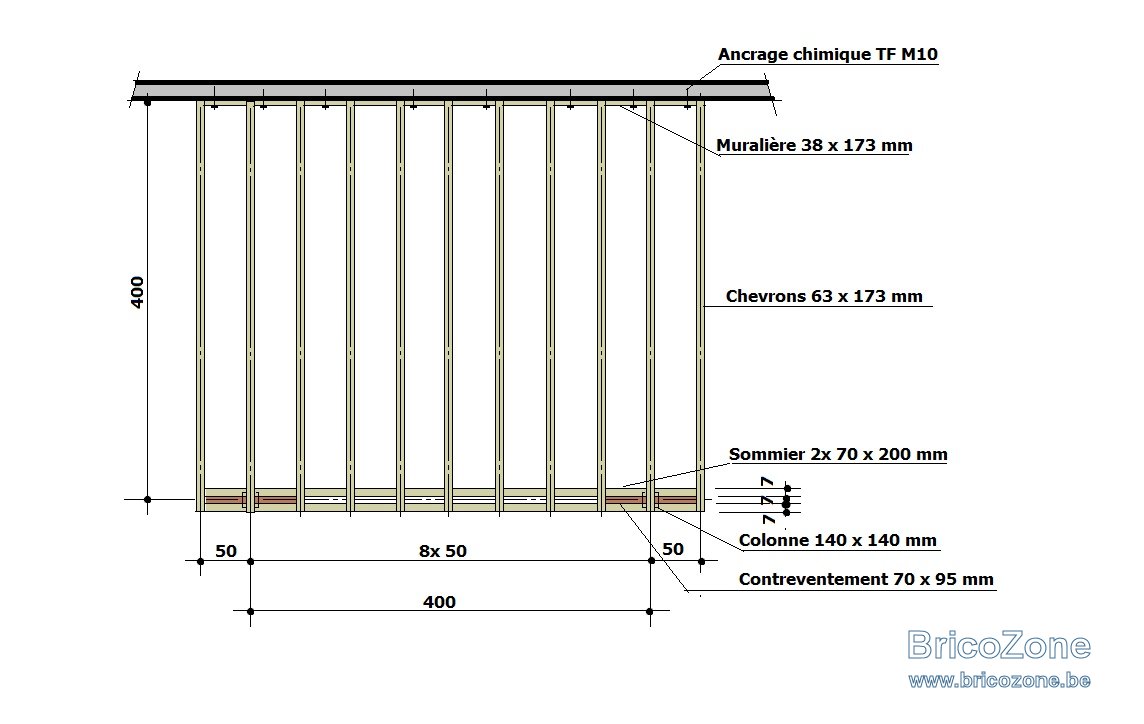

Voici ci-après sous forme de croquis ce qui pourrait convenir, toujours pour info, à titre indicatif et sous toutes réserves mêmes quelconques
Pour une pergola qui sera soumise à tous les caprices atmosphériques je n'ai aucune hésitation pour le choix du Douglas de classe C 24 traité autoclave de classe C 3 > C4.
Pour ce qui est du calcul des sections il faut partir sur un revêtement de toiture de panneaux Photo voltaïques fixés sur une résille de lambourdes elles même fixées sur les chevrons.
Pour le chaînage c'est à vous de voir.
Voici ci-après sous forme de croquis ce qui pourrait convenir, toujours pour info, à titre indicatif et sous toutes réserves mêmes quelconques
- #213
@zolive,

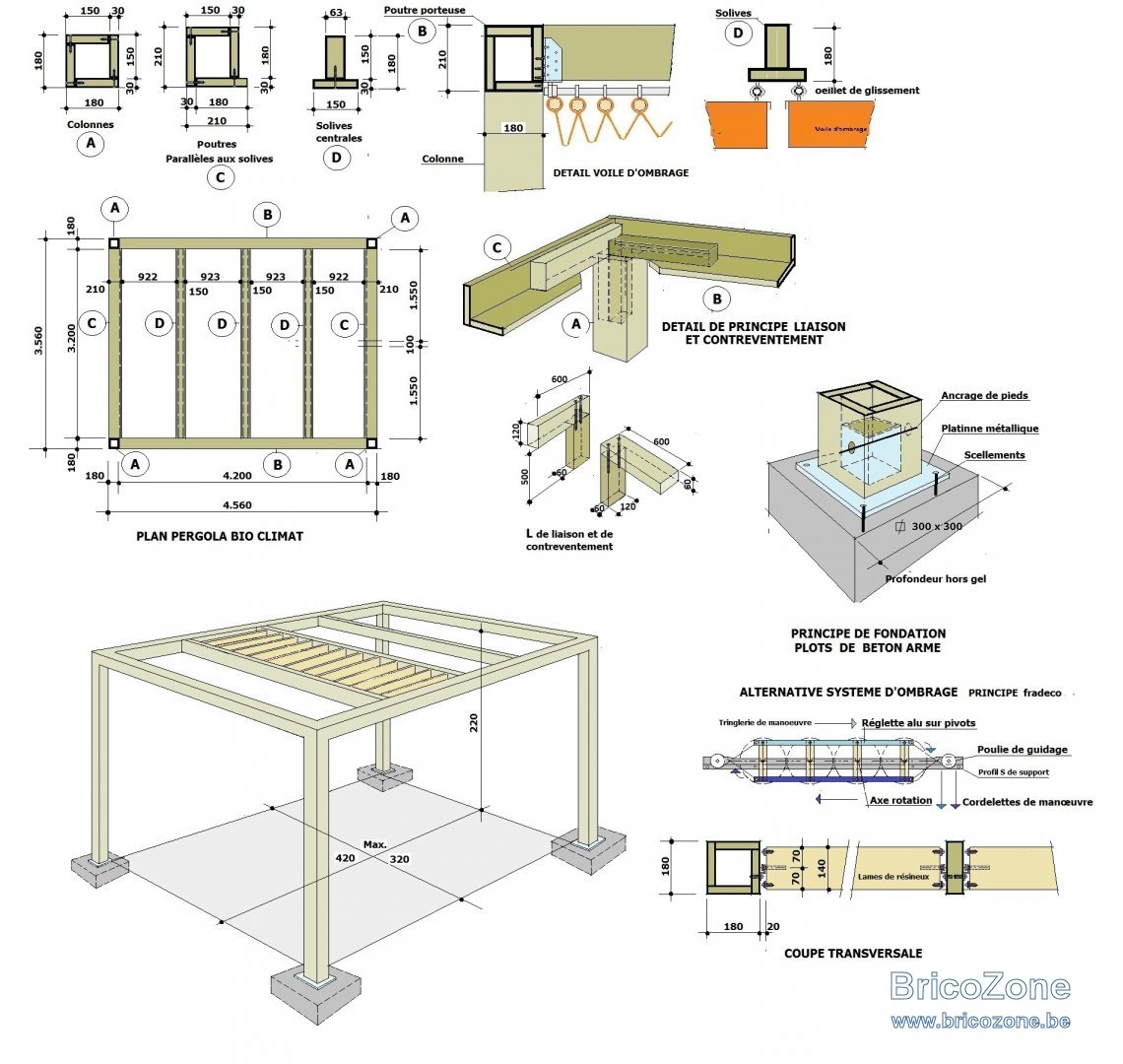

Sans aucune prétention, mais peut-être serez-vous intéressé par des idées d'un projet de pergola bio climatique à construire soi même.
Pour info, à titre indicatif et sous toutes réserves mêmes quelconques.
Les dimensions sont les dimensions maximum pour la surface intéressée.
Sans aucune prétention, mais peut-être serez-vous intéressé par des idées d'un projet de pergola bio climatique à construire soi même.
Pour info, à titre indicatif et sous toutes réserves mêmes quelconques.
Les dimensions sont les dimensions maximum pour la surface intéressée.
Dernière édition:
- #216
@Seby71,
La hauteur de 205 cm sous le sommier de façade c'est bon mais c'est un minimum.
Comme vous avez l'intention de placer des panneaux photo voltaïques.
Je pense que le placement de panneaux photo voltaïques doit avoir une influence sur l'inclinaison des chevrons.
La section des chevrons est indiquée sur le plan (63 x 173 mm)
Si vous avez un souci avec la hauteur de la structure, il serait préférable de découper les chevrons que de faire des découpes dans les sommiers et vous approcher de la coupe représentée ci-après.
La hauteur de 205 cm sous le sommier de façade c'est bon mais c'est un minimum.
Comme vous avez l'intention de placer des panneaux photo voltaïques.
Je pense que le placement de panneaux photo voltaïques doit avoir une influence sur l'inclinaison des chevrons.
La section des chevrons est indiquée sur le plan (63 x 173 mm)
Si vous avez un souci avec la hauteur de la structure, il serait préférable de découper les chevrons que de faire des découpes dans les sommiers et vous approcher de la coupe représentée ci-après.
Dernière édition:
- #217
@fradeco
Super ce plan ! La réalisation semble cependant plus complexe au regard du nombre de planches à visser et je ne souhaite pas mettre 4 montants et je souhaite avoir une longueur minimum de 6 m.
Mais au niveau esthétique c'est plus joli et beaucoup moins massif.
Je retiens également votre super idée du système avec pivots pour les lames.
D'après vous, sur quelle longueur maximale de lames (pour une épaisseur raisonnable) je peux partir ?
Sauriez-vous me donner des liens vers les profil S alu et réglettes qui conviendraient pour une telle réalisation ?
Bien à vous
Super ce plan ! La réalisation semble cependant plus complexe au regard du nombre de planches à visser et je ne souhaite pas mettre 4 montants et je souhaite avoir une longueur minimum de 6 m.
Mais au niveau esthétique c'est plus joli et beaucoup moins massif.
Je retiens également votre super idée du système avec pivots pour les lames.
D'après vous, sur quelle longueur maximale de lames (pour une épaisseur raisonnable) je peux partir ?
Sauriez-vous me donner des liens vers les profil S alu et réglettes qui conviendraient pour une telle réalisation ?
Bien à vous
