Sections de bois pour pergola

Y

Yann63

• 2 Janvier 2022

• #241

Bonjour à tous et bonne année,
Je projete de construire moi meme une pergola en bois couverte par des plaques de polycarbonate.
Mon projet diffère un peu de ceux présentés ici car j'aurai une longueur de 6.14m x 4.70m (partie contre la maison)

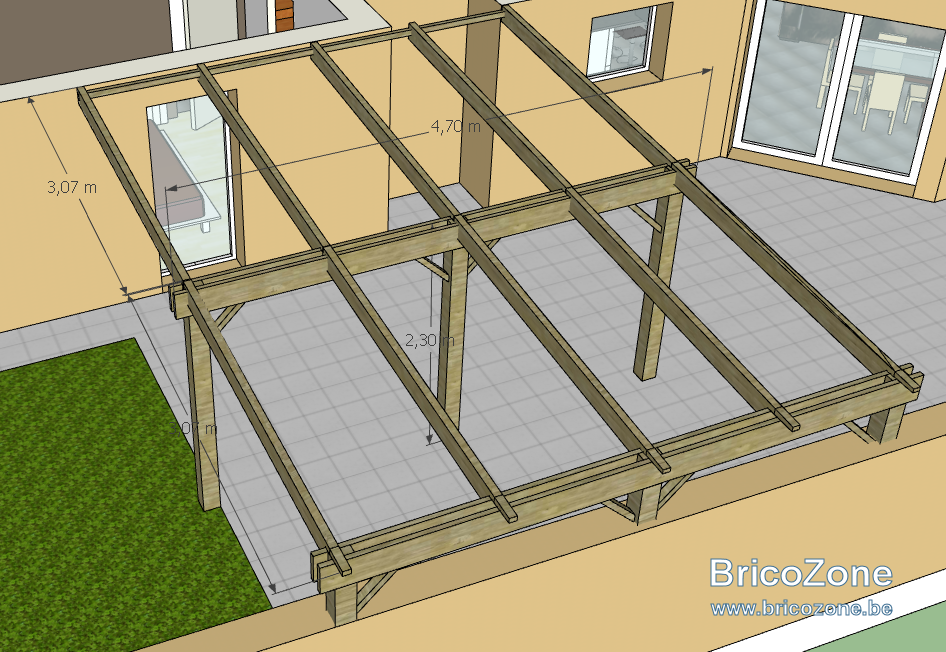

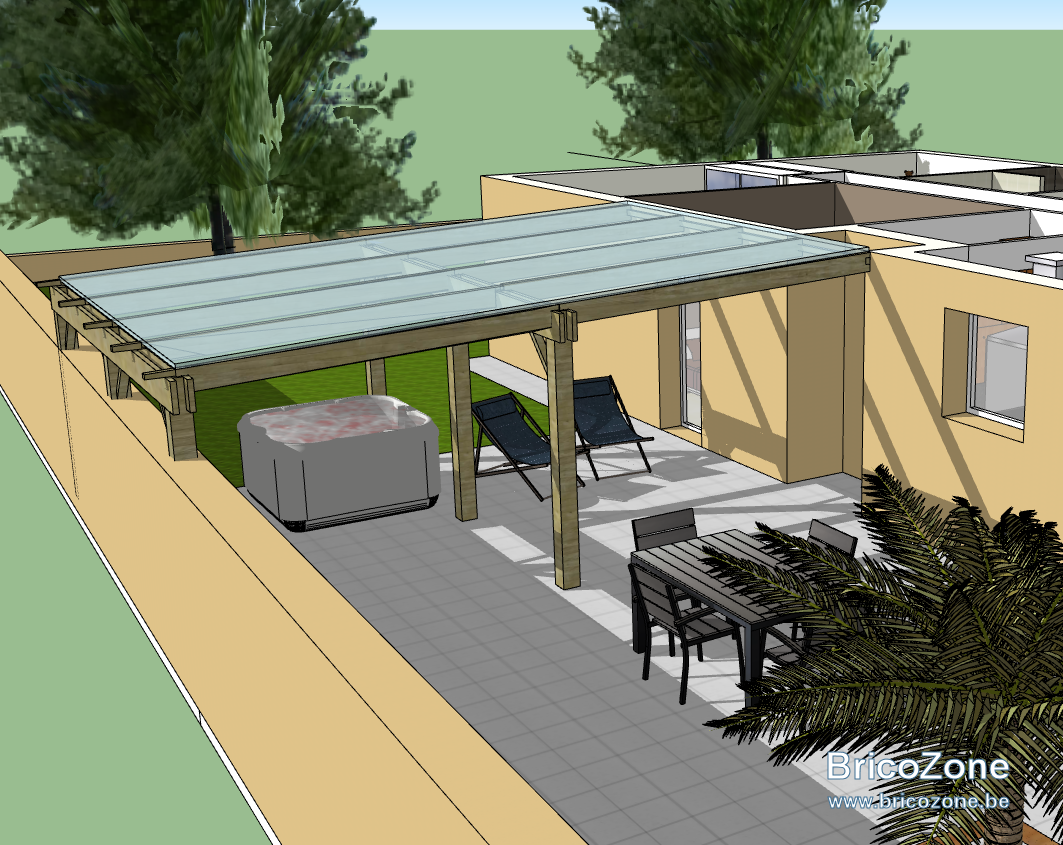

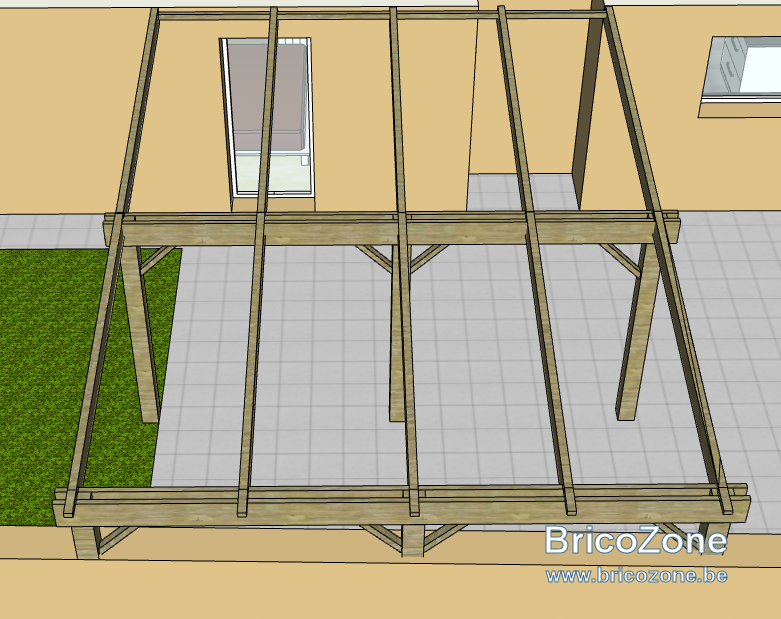

J'ai réalisé une projection sur Sketchup plus me rendre compte de l'esthétisme mais j'aimerai connaitre l'avis des spécialistes sur la faisabilité
Notamment sur la nécessité d'avoir des poteaux au centre et donc de "couper" ma pergola en 2.

Pour info je n'ai pas dessiné les entretoises entre chaque sections mais je prévois d'en poser.
Merci à tous.



fradeco

• 3 Janvier 2022

• #242

@Yann63 bonjour

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5

STRUCTURE DE PERGOLA EN BOIS

SOLIVES
Si on considère une charge de 116 kg/m² dont 110 kg/m² de charges occasionnelles temporaires neige, vent, ou 1 homme + 6 kg/m² de charges permanentes uniformément réparties comme suit :

• Revêtement polycarbonate ép. 22 mm = 1.50 kg/m²
• Voile d’ombrage = 0.6 kg/m²
• Poids propres des solives de résineux autoclave = 3.90 kg/m²

• Dans cette hypothèse, pour une classe de service 2 (Ambiance humide) il faudrait mettre en œuvre pour une portée maximum de 3.07 m
des solives de résineux de classe C 24 minimum,
d'une section de 63 x 143 mm minimum
espacées de maximum 106 cm d'axe en axe
et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 soit 3.070 /300 = 10.2 mm
• Déformation = flèche instantanée sous l’effet de l'application de la charge globale = 9.1 mm

Chaînage d’entretoises autoclave 4 de même section espacées de +/- 1.53 m

POUTRE CENTRALE
Si on considère une charge de 121,60 kg/m² dont 110 kg/m² de charges occasionnelles temporaires neige, vent, ou 1 homme + 11,60 kg/m² de charges permanentes uniformément réparties comme suit :

• Revêtement polycarbonate ép. 22 mm = 1.50 kg/m²
• Voile d’ombrage = 0,6 kg/m²
• Poids propres des solives de résineux autoclave = 3.90 kg/m²
• Poids propres des poutres de résineux autoclave = 5.60 kg/m²

• Dans cette hypothèse, pour une classe de service 2 (Ambiance humide) il faudrait mettre en œuvre pour une portée maximum de 4.70 m
2 bastaings de résineux de classe C 24 minimum,
d'une section de 75 x 250 mm minimum
espacées de maximum 307 cm d'axe en axe
et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 soit 4.700 /300 = 15.7 mm
• Déformation = flèche instantanée sous l’effet de l'application de la charge globale = 12.3 mm

Bonne réflexion et meilleurs voeux



Y

Yann63

• 8 Janvier 2022

• #243

Merci bcp pour le détail !
une petite question subsidiaire : est-il d'une point de vue charge...etc avec des sections plus importantes de supprimer la poutre centrale et les poteaux, en mettant des Solives de 6.14m ?
Merci à tous pour le temps et l'aide apportée



fradeco

• 8 Janvier 2022

• #244

Non avec 6.14 de portée et 1.06 m d'espacement, c'est pas possible. Dans la solution proposée au poste #242, la colonne centrale a été supprimée.



Y

Yann63

• 8 Janvier 2022

• #245

Ok je comprends. Merci Fradeco. Restons sur qq chose de solide. Je vais étudier tout ça, trouver une scierie dans le coin et je ferai de photos cet été si ça intéresse du monde.



D

Djouohnn

• 10 Février 2022

• #246

Bonjour,
Je me suis inspiré de tous les messages précédents pour élaborer mon projet, mais comme j'ai fait quelques modifications pour coller à ma situation et mes envies j'aimerai valider mes choix.
Je souhaite réaliser une pergola adossée en Douglas, de 5m par 4, sans toiture mais avec des plantes grimpantes (vignes, kiwi, houblon, ...)
Je ne souhaite mettre que 2 poteaux pour profiter de l'ouverture, donc j'ai prévu des poteaux 15x15 espacés de 4m avec 2 porte à faux de 50cm, comme dans le post #211, avec pour le sommier 2x 38x173 de 5m et des contreventement en 63x173. Pour la muralière du 75x75 sur 5m et 6 chevrons espacés d'1m (environ) en 63x173 4m avec des entretoises 38x173 sur le milieu. Est-ce ok ou faut-il+ de chaînage ? A 1/3 2/3 ?
Si je veux raccourcir la portée à disons 3,6m et rallonger l'écart entre les poteaux a 4,5m pour une largeur totale de 5,5m qu'est-ce que ça changerait ?
Est-ce que ça semble cohérent avec l'usage qu'on a prévu ? C'est à dire des plantes grimpantes, qui porteront un jour des fruits donc il y aura du poids quand même (mais j'ai vraiment du mal à estimer combien). Par contre on ne montera jamais dessus.
Merci !



Dernière édition: 11 Février 2022

fradeco

• 11 Février 2022

• #247

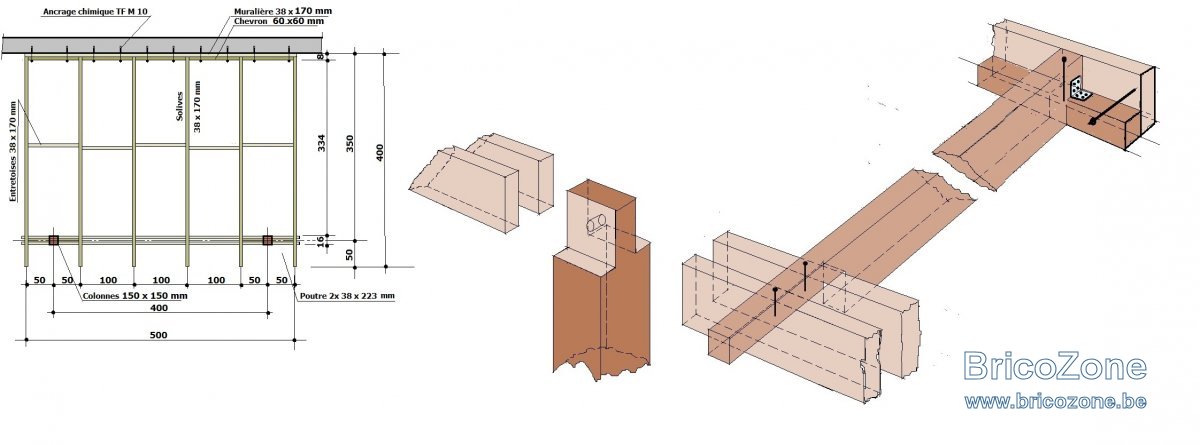

Voila sous forme de croquis une réponse sans intention à votre poste #246



many3466

• 1 Mars 2022

• #248

Bonjour,

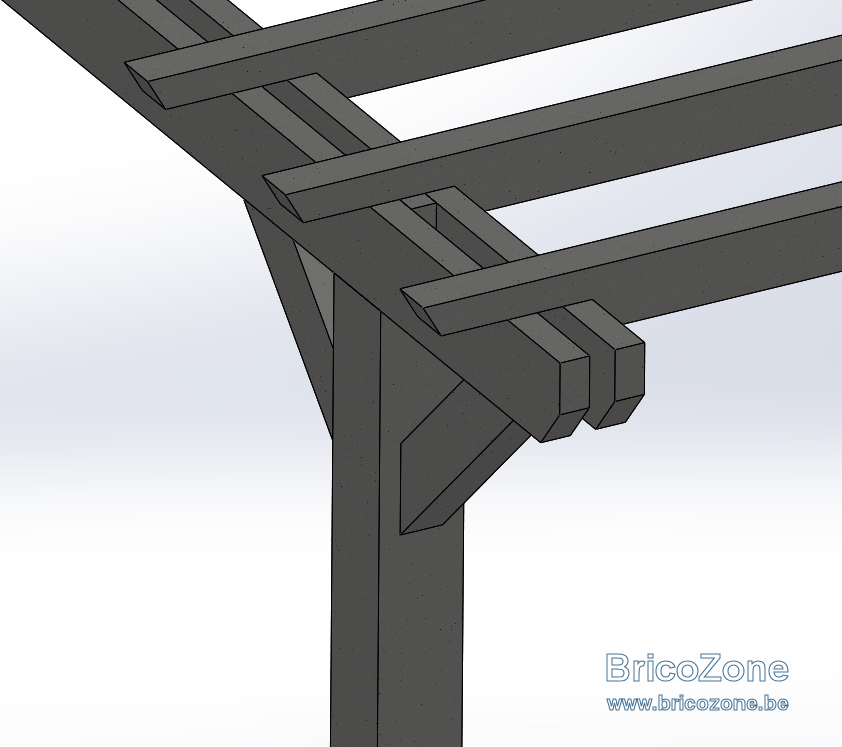

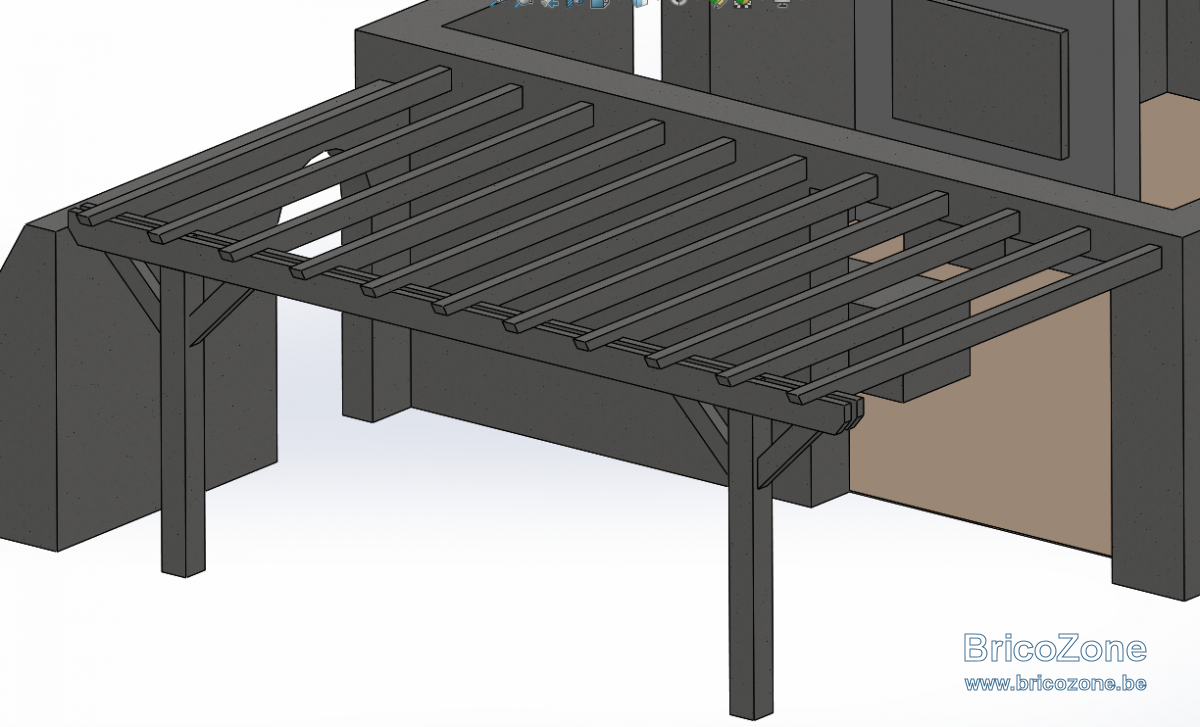

Après avoir lu toutes les réponses de ce posts, j'ai élaboré un plan de notre projet.
Nous avons actuellement une pergola végétale avec une glycine et un kiwi mais les poutres sont toutes rongées et demandent à être remplacées. La pergola doit pouvoir supporter mon poids car je monte dessus pour élaguer une haie de laurier cerise haute de 4,5m !

Quitte à la refaire je l'agrandit, j'ai donc besoin de vos avis pour savoir si le projet est viable.
Le bois sera du Douglas C8 acheté directement en scierie rabotés sur 4 faces et traité.

Les poteaux seront en 20x20, placés à 85cm de chaque bord des poutres principales.
Les 2 poutres seront en 7x22 sur 645cm de long.
Les solives seront en 10x15 sur 380cm de long, ajouré de 7.5 sur 35cm de long au bout pour reposer sur les poutres principales et être vissées dessus. Espacées tous les 59cm à l'entraxe.
Sur le mur, je souhaitais mettre des sabots à ailette intérieures galvanisées, j'ai déjà ça en place et 20 ans après elles sont toujours en bon état. J'ai vu que plusieurs personnes utilisaient une muralière, est-ce obligatoire ? Mon mur est en agglo.

J'hésite à mettre des entretoise en 10 x 15 comme les solives, intercalées pour les visser sur les solives. A la moitié de la distance entre le mur et les poutres.

Pour les contreventement je comptais faire comme dans le post #95, même section que les solives que je fixe aux poteaux et sous les poutres. Longueur 75cm, section 15 x 10. Mais sont ils nécessaire avec ces sections de poutre ?

Et enfin un grillage fin par dessus tout ça et je repose le kiwi et la glycine pour en profiter cet été !

Les sections sont-elles suffisantes, ai-je oublié quelque chose ?
Merci par avance ! Alexandre.



Dernière édition: 2 Mars 2022

fradeco

• 2 Mars 2022

• #249

@many3466 bonjour et bien venue sur Bz.be

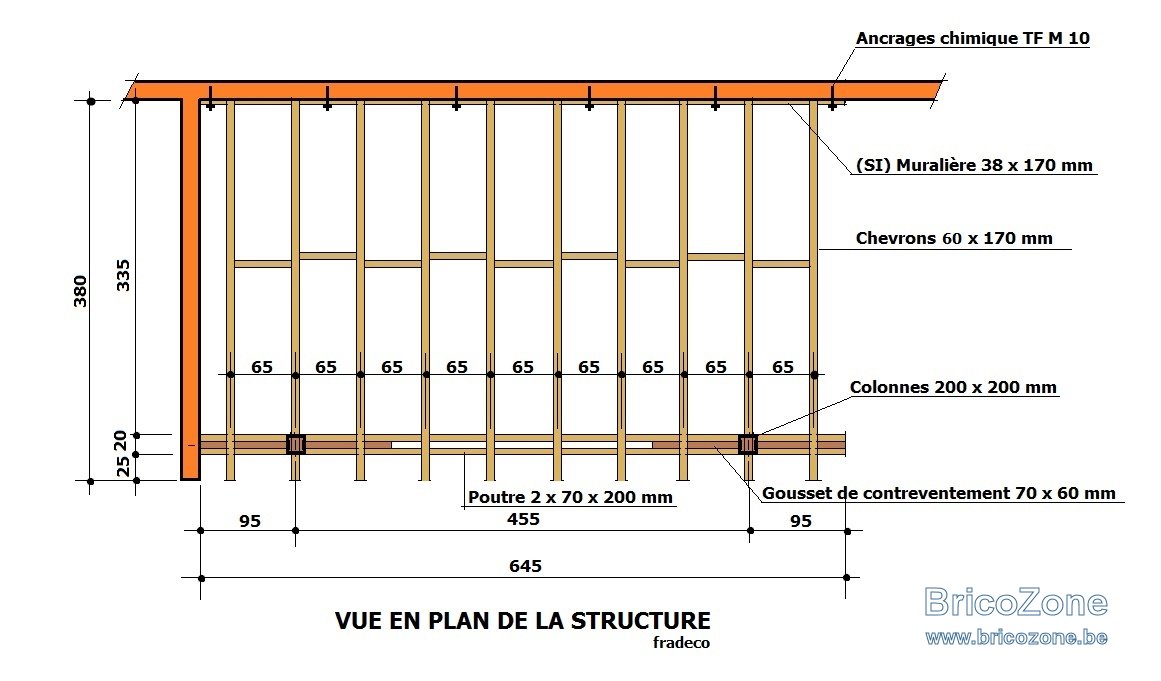

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5

STRUCTURE DE PERGOLA EN BOIS

Si on considère une charge de 135 kg/m² dont 90 kg/m² de charges occasionnelles temporaires neige, vent, ou 1 homme + 45 kg/m² de charges permanentes uniformément réparties comme suit :

• Végétalisation = 36 kg/m²
• Poids propres des solives de résineux autoclave = 6 kg/m²
• Poids propres des poutres de résineux autoclave = 3 kg/m²

• Dans cette hypothèse, pour une classe de service 3 (Extérieur non couvert) il faudrait mettre en œuvre pour une portée maximum de 3.35 m des solives de résineux de classe minimum C 18 d'une section minimum de 60 x 170 mm espacées de maximum 65 cm d'axe en axe ainsi qu'une poutre de 2x 70 x 200 mm et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 = 11.2 mm

Chaînage d’entretoises autoclave 4 de même section espacées de +/- 1.75 m

Bonne réflexion



many3466

• 2 Mars 2022

• #250

Merci fradeco pour ton retour !

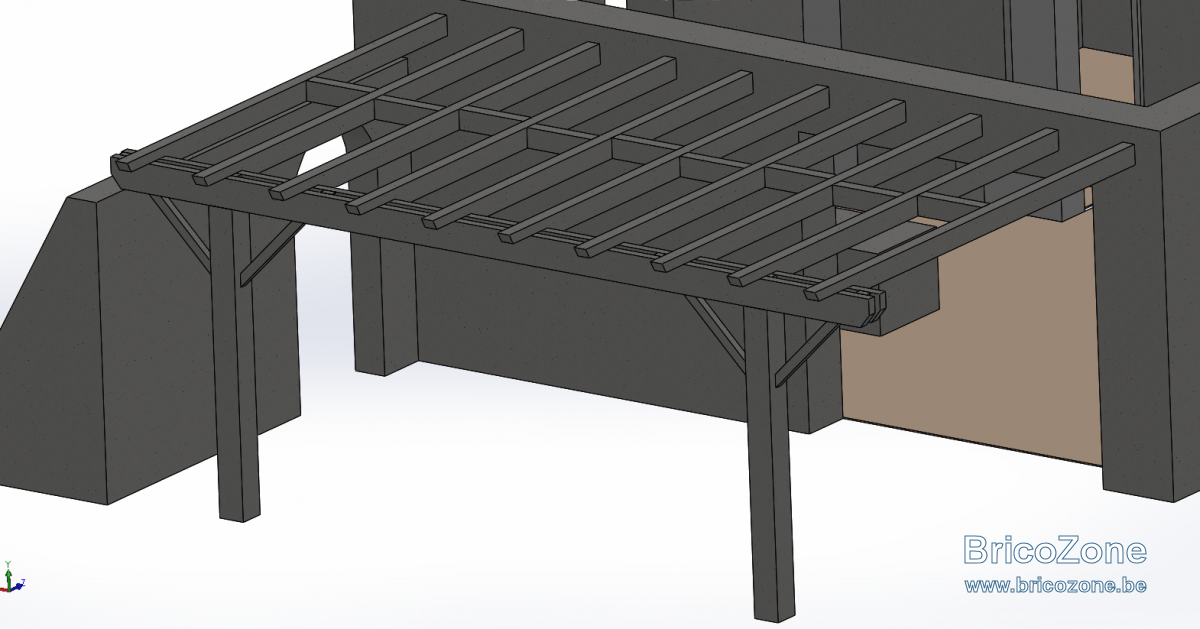

J'ai mis à jour mon plan, du coup tu m'as fait gagner un chevron et j'ai réduit la section des goussets que j'avais prévu.
Je reste sur les sabots plutôt que la muralière et j'ai rajouté les entretoises de la même section que les chevrons.

Une excellente journée !
Alexandre.



fradeco

• 2 Mars 2022

• #251

Pour moi la muralière est une manière de rendre la mise en oeuvre d'aplomb et de niveau plus plus facile et plus top.



S

SophieBou

• 2 Avril 2022

• #252

Bonjour à tous,

Nous souhaitons à notre tour réaliser une pergolas. Voici les dimension souhaitée. 8mx3,5m (LxP) suivie par une partie de 2mx1,5m donc une muraliere de 10m.

Nous souhaitons de base juste mettre une plante grimpante (type lierre) sur la partie principale et du plexi sur la petite partie (au dessus de la porte d'entrée)

Je n'ai aucune idée du type de bois des sections ou même de la pente min à respecter.

Si quelqu'un peut nous venir en aide ce serait super. Merci à tous



S

SophieBou

• 3 Avril 2022

• #253

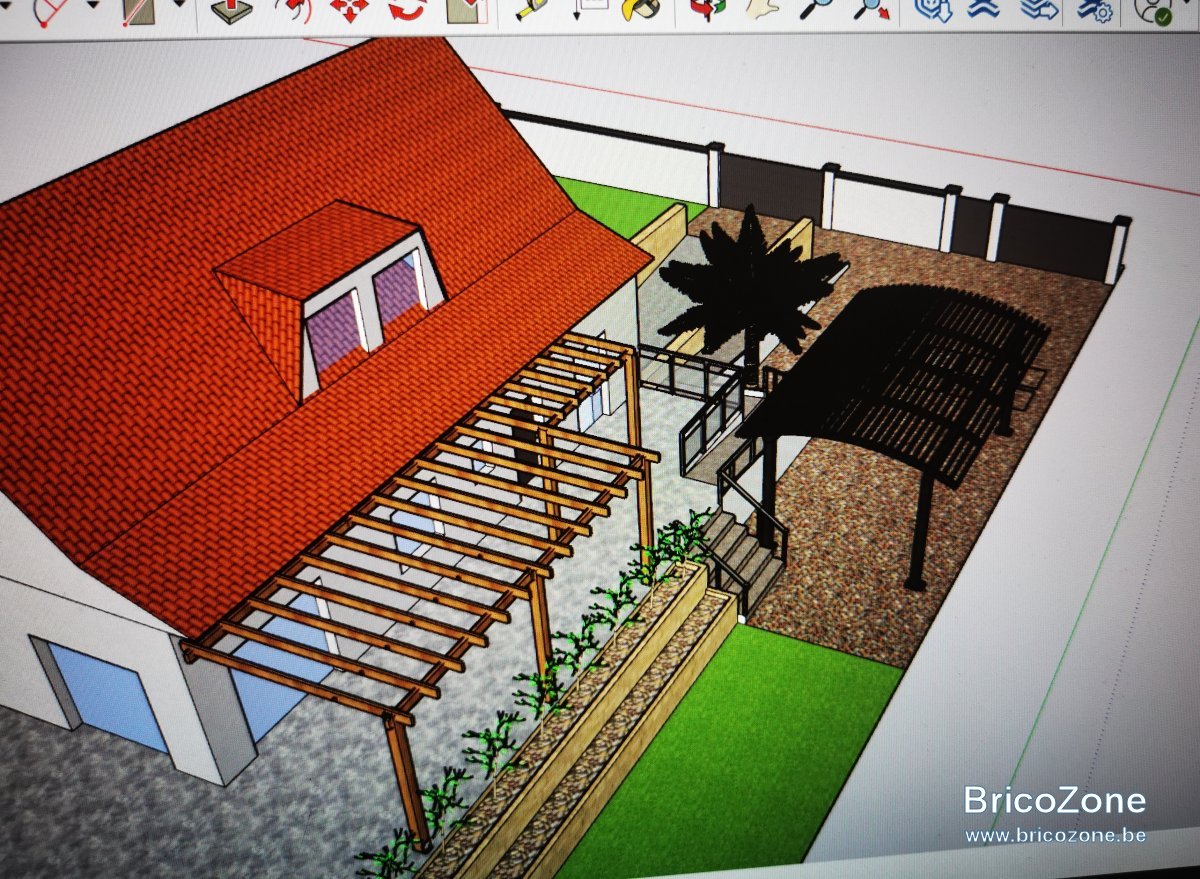

Je met un dessin pour être un peu plus explicite sur le projet. Le nombre de poteaux nous importe peu.
https://zupimages.net/viewer.php?id=22/13/t2qh.jpg

Ne sachant pas comment mettre une photo j'ai mis un lien désolé



TontonR

• 3 Avril 2022

• #254

Voila.



S

SophieBou

• 3 Avril 2022

• #255

Merci



fradeco

• 3 Avril 2022

• #256

@SophieBou, bonjour et bien venue sur Bz.be.

J'ai bien vu votre post. Je vais y répondre mais il faut être un peu patient, car j'ai quelques soucis avec internet pour le moment.



fradeco

• 3 Avril 2022

• #257

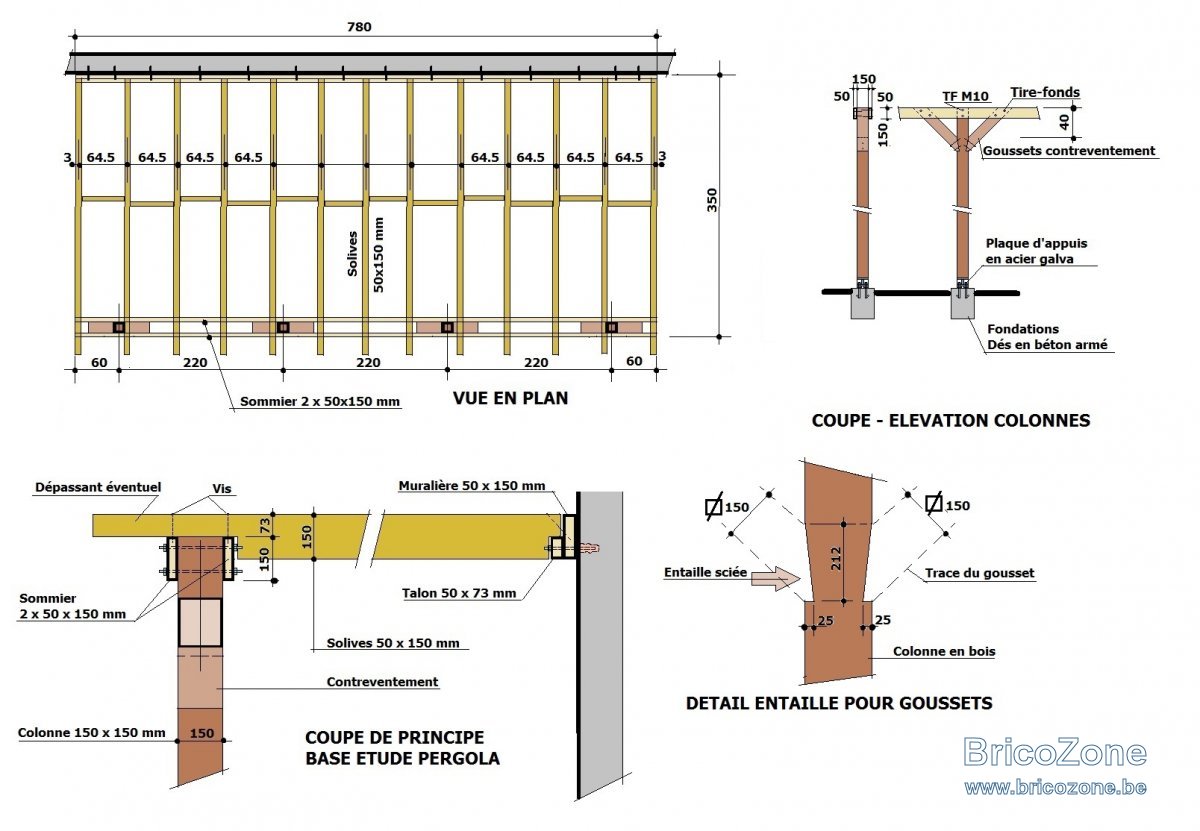

Voici ce que j'avais en magasin



Dernière édition: 4 Avril 2022

S

SophieBou

• 3 Avril 2022

• #258

Merci beaucoup je ne suis pas pressé. Je remerciait la personne qui avait reposer mon image car je n'avait moi même pas réussi.

Vous vous donnez déjà bcp pour ce forum loin de moi l'idée de vous pressez



A

Anthony_g

• 29 Juin 2022

• #259

Bonjour,

J'aimerai réaliser une pergola adossée de 4m30 de longueur (le long du mur) et de 4m de largeur.

1ère question, il s'agit d'une maison à ossature bois avec bardage verticale. Les montants sont donc à 8,8cm (bardage 2,2cm + double tasseautage 5cm + 1,6cm plaque de contreventement) du nu extérieur du bardage.
Si je prends une muralière de 63x175 par exemple, avec une vis de 200, cela me fait seulement 5,2 cm de profondeur vissée dans les montants sur les 20cm de vis. Est-ce assez pour être bien porté ou bien dois-je prévoir de passer par une structure totalement dissociée de la maison ? Ou y-a-t-il une autre solution intermédiaire ?
Bien entendu je préfèrerai me reprendre sur la maison pour éviter fondations+poteaux

Donc la pergola ferait 4m30 par 4m et serait couverte par du polycarbonate, le tout sans débord ni en longueur ni en largeur.
En m'inspirant des dimensionnement que vous avez déjà fait sur ce post, j'ai prévu 3 poteaux de 140x140, une muralière de 62x175 (je prévois probablement de fixer mes solives via sabots), 5 solives de 63x175 et une poutre de 2x38*175.
Est-ce correct ?

J'aimerai bien réduire à 2 poteaux en créant un débord de 50cm de chaque côté pour réduire la portée à 3m30 mais qu'est-ce que cela impliquerait en section pour la poutre et éventuellement les poteaux ?

Je vous remercie par avance. Le travail que vous faites est remarquable.

Anthony



A

Anthony_g

• 30 Juin 2022

• #260

Oups, j'ai fait une erreur, la couverture serait en canisse et non en polycarbonate
