- #221
Sections de bois pour pergola
- Gros Oeuvre - Toiture, Charpente
- Auteur du sujet Kilouti
- Date de début
- #222
@Dupuy bonjour,

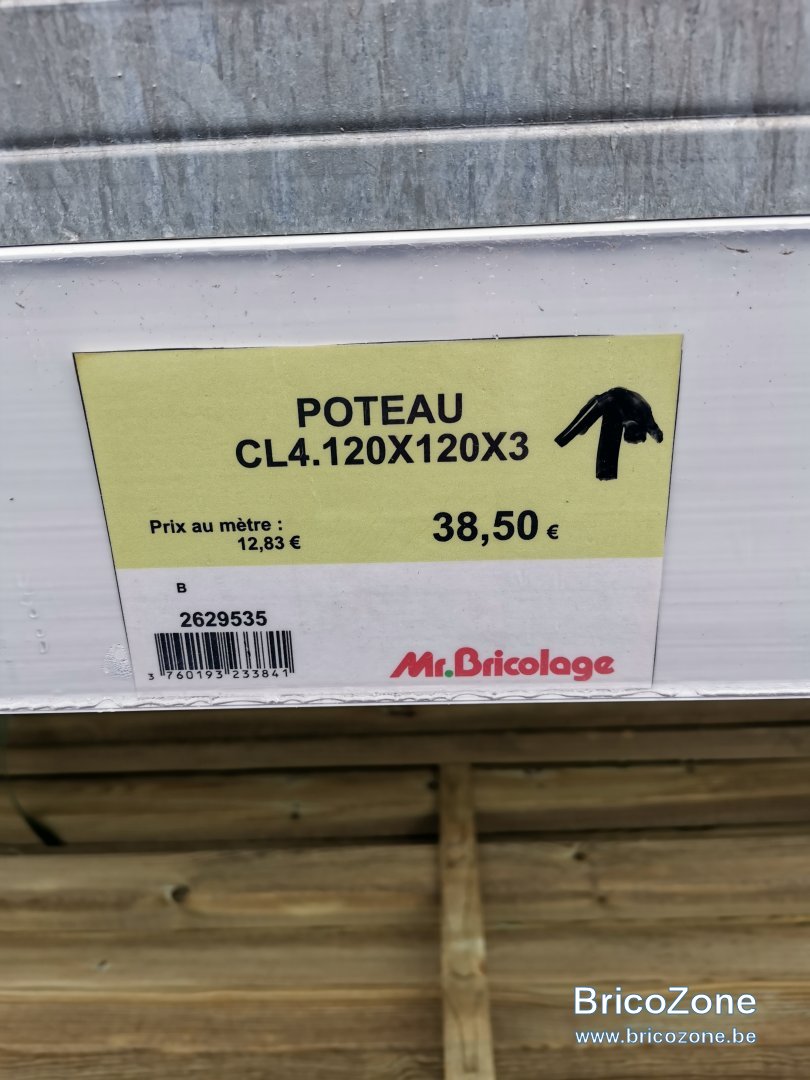

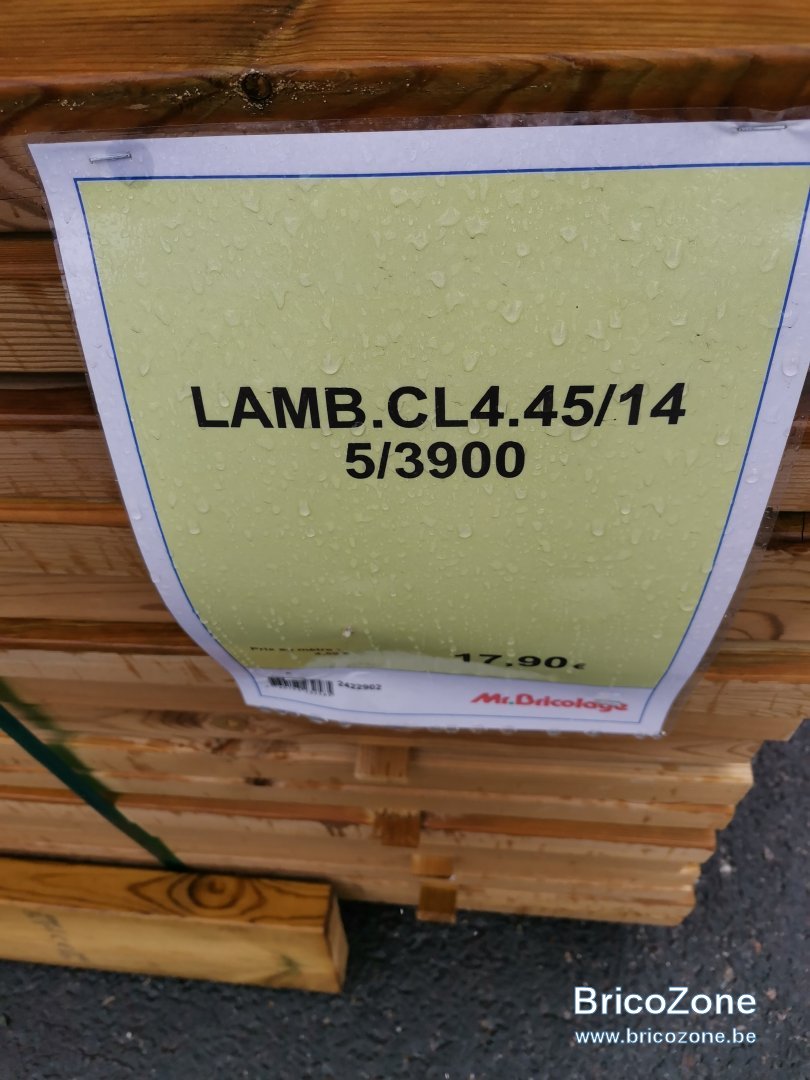

Je ne retrouve pas un calcul qui aurait été fait pour votre projet de pergola. Ceci étant, pour les poteaux en 120 x 120 mm cela ne devrait pas poser de souci, mais pour les chevrons et 3.50 m de portée d'une section de 45 x 140 mm espacés de 50 cm d'axe en axe c'est bon aussi pour une charge globale de maximum de 88 kg/m² dont 80 kg/m² de charges occasionnelles temporaire.
Je ne retrouve pas un calcul qui aurait été fait pour votre projet de pergola. Ceci étant, pour les poteaux en 120 x 120 mm cela ne devrait pas poser de souci, mais pour les chevrons et 3.50 m de portée d'une section de 45 x 140 mm espacés de 50 cm d'axe en axe c'est bon aussi pour une charge globale de maximum de 88 kg/m² dont 80 kg/m² de charges occasionnelles temporaire.
- #225
Bonjour Fradeco,
Novice (et peut-être avez-vous déjà répondu à mes questions, désolé) pouvez-vous me dire comment je fixe :
1) les chevrons sur les 2 sommiers
2) les chevrons sur la muralière
3) les 2 sommiers sur les poteaux
4) comment calculez-vous l'angle de coupe des extrémités des chevrons
5) le chainage aux chevrons
Un grand merci !
- #226

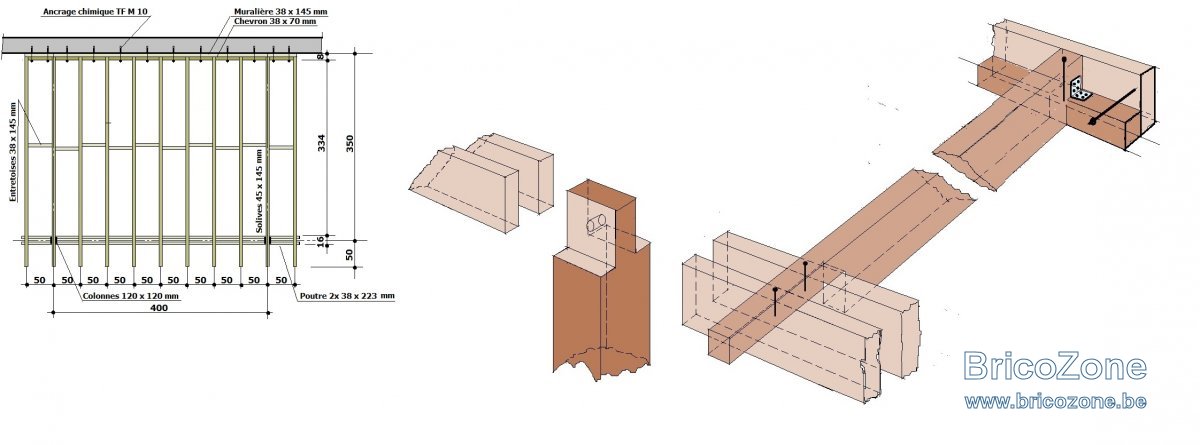

Un croquis est parfois plus facile a comprendre qu'un long discours.
- #227
Bonjour,
Ce forum est vraiment passionnant et m'a permis de récolter beaucoup d'informations quant à mon projet de construction de pergola.
Je souhaite en effet en réaliser une sur ma terrasse de dimensions 8m20 x 3m.
Ainsi, et d'après ce que j'ai compris en lisant les différents posts, je vais essayer de vous expliquer comment je compterais la réaliser afin que des personnes avisées, si elles le souhaitent, puissent me corriger et mieux m'orienter dans mon projet.
La pergola que je compte réaliser sera couverte de plaques de polycarbonate. J'habite dans une région où il ne neige pas mais où il peut y avoir beaucoup de vents de temps à autres.
Côté maison j'hésite entre une muralière 65x145mm et une muralière 38x145mm + chevron 38x70mm (longueur 8m20 ou 2x4.10m). La muralière serait posée à une hauteur de 3m.
De l'autre côté, je compte installer 3 poteaux de 150x150mm d'une hauteur de 2m80.
Sur les poteaux j'envisage de poser un poutre sommier de 150x150mm (longueur 8m20 ou 2x4.10m).
Concernant les solives j'hésite entre poser 9 solives de 63x173 espacées de 1.01m avec des entretoises de 38x173mm, et poser des solives de 45x145mm espacées de 50cm et des entretoises de 38x145mm. J'hésite également entre faire 1 rangée ou 2 rangée d'entretoises (soit 1/2 ; 1/2 soit 1/3 ; 1/3 ; 1/3).
Les goussets seraient réalisés dans des sections de 75x150mm.
Je ne sais pas si j'ai été clair, dans le cas contraire dîtes-le moi.
Merci.
Ce forum est vraiment passionnant et m'a permis de récolter beaucoup d'informations quant à mon projet de construction de pergola.
Je souhaite en effet en réaliser une sur ma terrasse de dimensions 8m20 x 3m.
Ainsi, et d'après ce que j'ai compris en lisant les différents posts, je vais essayer de vous expliquer comment je compterais la réaliser afin que des personnes avisées, si elles le souhaitent, puissent me corriger et mieux m'orienter dans mon projet.
La pergola que je compte réaliser sera couverte de plaques de polycarbonate. J'habite dans une région où il ne neige pas mais où il peut y avoir beaucoup de vents de temps à autres.
Côté maison j'hésite entre une muralière 65x145mm et une muralière 38x145mm + chevron 38x70mm (longueur 8m20 ou 2x4.10m). La muralière serait posée à une hauteur de 3m.
De l'autre côté, je compte installer 3 poteaux de 150x150mm d'une hauteur de 2m80.
Sur les poteaux j'envisage de poser un poutre sommier de 150x150mm (longueur 8m20 ou 2x4.10m).
Concernant les solives j'hésite entre poser 9 solives de 63x173 espacées de 1.01m avec des entretoises de 38x173mm, et poser des solives de 45x145mm espacées de 50cm et des entretoises de 38x145mm. J'hésite également entre faire 1 rangée ou 2 rangée d'entretoises (soit 1/2 ; 1/2 soit 1/3 ; 1/3 ; 1/3).
Les goussets seraient réalisés dans des sections de 75x150mm.
Je ne sais pas si j'ai été clair, dans le cas contraire dîtes-le moi.
Merci.
- #228

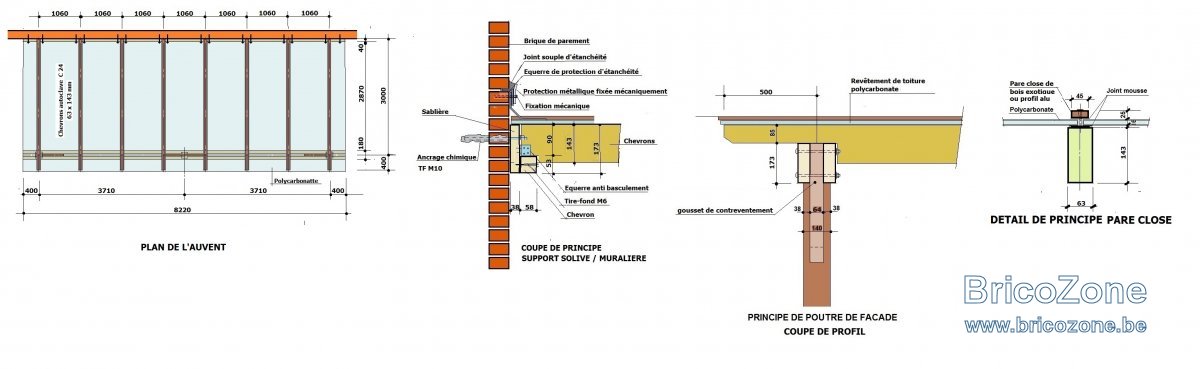

Voici quelques croquis qui pourraient vous aider.
- #229
Bonjour,
Merci fradeco pour votre réponse et pour ces schémas qui me seront d'une grande utilité.
J'ai néanmoins deux questions si je peux me permettre.
Concernant les solives il est écrit sur le schéma que les chevrons font 63 x 143 mm et pour ce qui est du chevron de la muralière sa dimension est 53 x 58 mm.
Il me semble que ce ne sont pas des sections de bois standard. Est-ce une erreur sur le schéma, ou alors devrais-je raboter des chevrons pour obtenir ces dimensions ?
Merci.
Merci fradeco pour votre réponse et pour ces schémas qui me seront d'une grande utilité.
J'ai néanmoins deux questions si je peux me permettre.
Concernant les solives il est écrit sur le schéma que les chevrons font 63 x 143 mm et pour ce qui est du chevron de la muralière sa dimension est 53 x 58 mm.
Il me semble que ce ne sont pas des sections de bois standard. Est-ce une erreur sur le schéma, ou alors devrais-je raboter des chevrons pour obtenir ces dimensions ?
Merci.
- #230
Pour les sections, ce sont les sections minimum. Vous voyez d'acheter des pièces de bois dont la section est au moins celle du croquis.
- #232
Bonjour
Je voudrais réaliser une pergola adossée de 7.90X4.40 j aimerais avoir quelques précisions sur les sections de bois à utiliser.
La muraliere sera a 3M de haut à cause de ma baie vitrée et du volet, je me demande à quelle hauteur minimum devrait être les poteau (pente mini/maxi)et combien en utiliser? Pour le toit je pensais utiliser des panneaux de polycarbonate de 16 MM?
Merci
Je voudrais réaliser une pergola adossée de 7.90X4.40 j aimerais avoir quelques précisions sur les sections de bois à utiliser.
La muraliere sera a 3M de haut à cause de ma baie vitrée et du volet, je me demande à quelle hauteur minimum devrait être les poteau (pente mini/maxi)et combien en utiliser? Pour le toit je pensais utiliser des panneaux de polycarbonate de 16 MM?
Merci
Dernière édition:
- #233
Bonjour,
Je reviens vers vous concernant la fixation de la muralière.
En effet après quelques recherches je pensais percer à 10cm de chaque extrémité des bastaings puis percer des trous espacés de 78cm (6 trous dans un bastaings de 4m10).
Ma préoccupation est la suivante : la muralière commençant aux extrémités des coins de la maison, je devrais percer à seulement 10cm du début du mur. Je trouve que cet écartement de 10cm est court mais peut-être que je me trompe ?
Aussi, ma muralière étant composée de 2 bastaings de 40x180mm de 4m10 de long (sur lesquels je viendrait fixer 2 chevrons de 60x80mm de 4m10 de long), l'écartement des perçage entre les 2 muralières sera de 20cm. Je trouve également ces 20cm un peu court ?
Le mur en question est un mur en béton, et je comptais percer avec une mèche de 12mm de diamètre sur une profondeur dans le mur de 15cm.

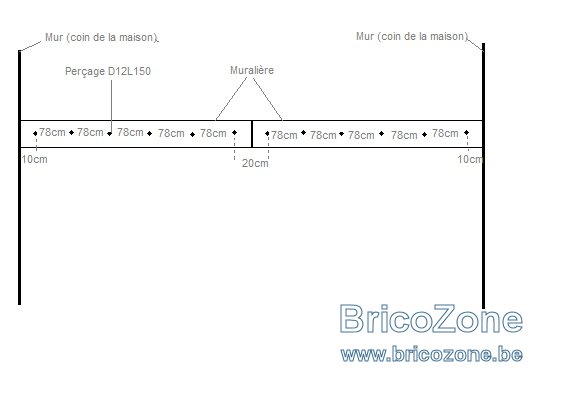

Pour résumé, les mesures de 10cm et de 20cm sur le schéma ci-dessous ne sont-elles pas trop petites et des perçages si proches (des coins de murs, et entre eux à la jonction des 2 bastaings) ne vont-ils pas fragiliser la structure du mur ?
Merci pour vos réponses.
Je reviens vers vous concernant la fixation de la muralière.
En effet après quelques recherches je pensais percer à 10cm de chaque extrémité des bastaings puis percer des trous espacés de 78cm (6 trous dans un bastaings de 4m10).
Ma préoccupation est la suivante : la muralière commençant aux extrémités des coins de la maison, je devrais percer à seulement 10cm du début du mur. Je trouve que cet écartement de 10cm est court mais peut-être que je me trompe ?
Aussi, ma muralière étant composée de 2 bastaings de 40x180mm de 4m10 de long (sur lesquels je viendrait fixer 2 chevrons de 60x80mm de 4m10 de long), l'écartement des perçage entre les 2 muralières sera de 20cm. Je trouve également ces 20cm un peu court ?
Le mur en question est un mur en béton, et je comptais percer avec une mèche de 12mm de diamètre sur une profondeur dans le mur de 15cm.
Pour résumé, les mesures de 10cm et de 20cm sur le schéma ci-dessous ne sont-elles pas trop petites et des perçages si proches (des coins de murs, et entre eux à la jonction des 2 bastaings) ne vont-ils pas fragiliser la structure du mur ?
Merci pour vos réponses.
- #234
Espacement TF par rapport à l'extrémité de la muralière = 7*diam.
Position TF en hauteur (depuis le bas) = 4* diam. solde = He
Ht. Muralière He Kg
150 110 > 972
160 120 > 710
170 130 > 769
220 180 > 1.065
Ceci est la position des TF dans le bois. Evidemment si le percement dans la maçonnerie risque d'endommager celle - ci il faut s'écarter de manière a ne pas prendre de risque.
Position TF en hauteur (depuis le bas) = 4* diam. solde = He
Ht. Muralière He Kg
150 110 > 972
160 120 > 710
170 130 > 769
220 180 > 1.065
Ceci est la position des TF dans le bois. Evidemment si le percement dans la maçonnerie risque d'endommager celle - ci il faut s'écarter de manière a ne pas prendre de risque.
- #235
Bonjour Fradeco et merci pour votre réponse rapide.
J'ai bien compris la première phrase concernant le perçage par rapport à l'extrémité de la muralière.
Par contre pour le reste c'est un peu flou.
La hauteur (depuis le bas) des TF est égale à 4 fois le diamètre de ceux-ci ? Je ne comprends plus votre réponse à partir de "solde = He...."
J'ai bien compris la première phrase concernant le perçage par rapport à l'extrémité de la muralière.
Par contre pour le reste c'est un peu flou.
La hauteur (depuis le bas) des TF est égale à 4 fois le diamètre de ceux-ci ? Je ne comprends plus votre réponse à partir de "solde = He...."
- #236
En d'autres termes, la hauteur de la muralière qui reste par rapport à la TF de fixation est de ''x'' mm qui est = à He.
- #238
TF M10 * 4 = 40 mm
Si la muralière a une haut. de 150 mm - 40 mm reste 110 mm
Si la muralière a une haut. de 160 mm - 40 mm reste 120 mm et ainsi de suite.
Si TF M12 * 4 = 48 mm
Si la muralière a une haut. de 150 mm - 48 mm reste 102 mm
Si la muralière a une haut. de 160 mm - 48 mm reste 112 mm et ainsi de suite.
Si la muralière a une haut. de 150 mm - 40 mm reste 110 mm
Si la muralière a une haut. de 160 mm - 40 mm reste 120 mm et ainsi de suite.
Si TF M12 * 4 = 48 mm
Si la muralière a une haut. de 150 mm - 48 mm reste 102 mm
Si la muralière a une haut. de 160 mm - 48 mm reste 112 mm et ainsi de suite.
- #240
@fradeco
Bonjour Fradeco,
J'ai mûri mon projet depuis nos échanges et je m'apprête à commander le bois.
Je pose 2 questions sur la structure sachant que j'ai revu à la baisse la dimension de la longueur.
La pergola fera 5,50 m de longueur (distance intérieure entre les 2 poteaux) X 3,50 m de large (distance intérieure entre le mur et 1 poteau)

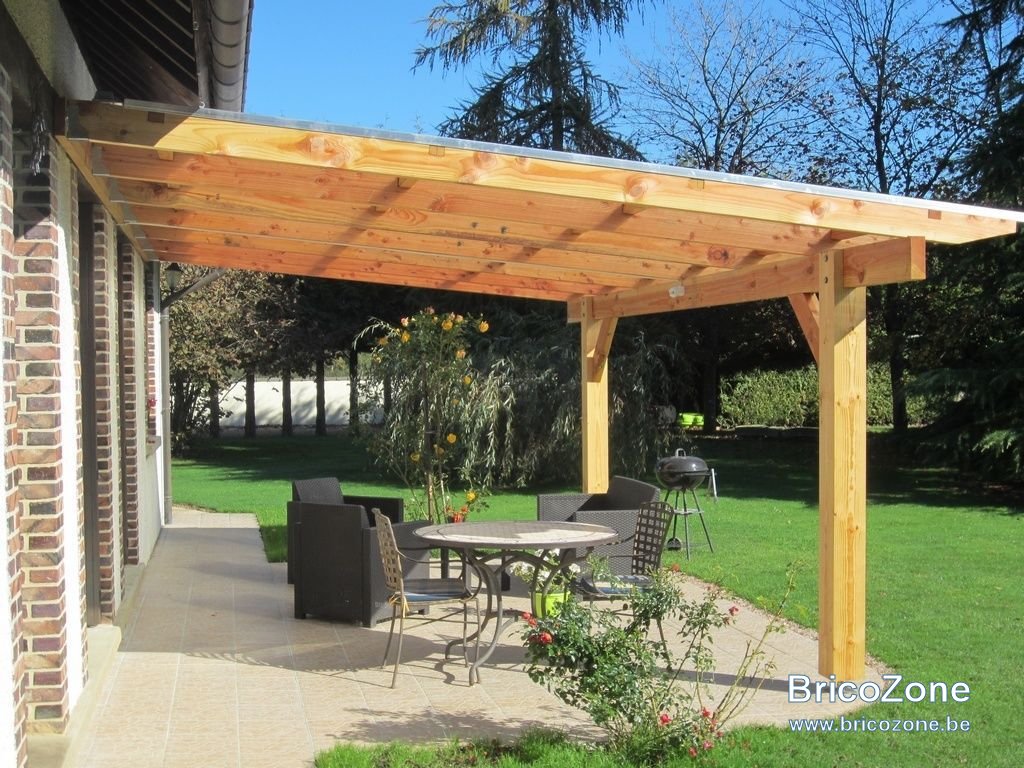

Est-ce que je peux passer sur 1 seul sommier au lieu de 2 (comme sur photo du post #224) et si oui en quelle section ?
Au niveau des chevrons, j'aimerai éviter des entretoises, je pense en mettre 5, soit un écartement (bord à bord) d'environ 1,37m en partant sur des pièces de 6 cm de large
Enfin vous parliez de C24 mais est ce que du C18 ne serait-il pas suffisant ?
Bien à vous
Bonjour Fradeco,
J'ai mûri mon projet depuis nos échanges et je m'apprête à commander le bois.
Je pose 2 questions sur la structure sachant que j'ai revu à la baisse la dimension de la longueur.
La pergola fera 5,50 m de longueur (distance intérieure entre les 2 poteaux) X 3,50 m de large (distance intérieure entre le mur et 1 poteau)
Est-ce que je peux passer sur 1 seul sommier au lieu de 2 (comme sur photo du post #224) et si oui en quelle section ?
Au niveau des chevrons, j'aimerai éviter des entretoises, je pense en mettre 5, soit un écartement (bord à bord) d'environ 1,37m en partant sur des pièces de 6 cm de large
Enfin vous parliez de C24 mais est ce que du C18 ne serait-il pas suffisant ?
Bien à vous
